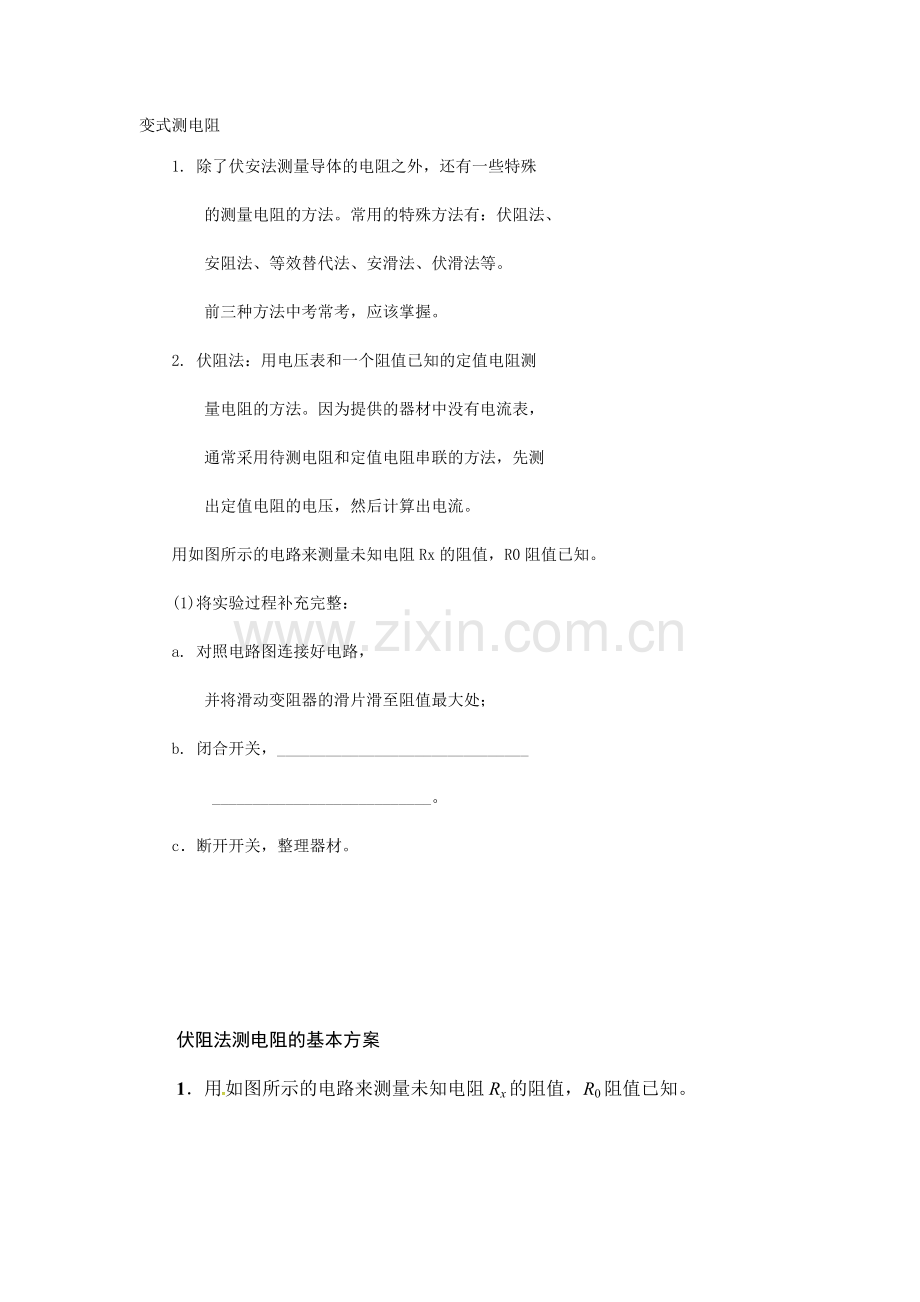

变式测电阻
1. 除了伏安法测量导体的电阻之外，还有一些特殊
的测量电阻的方法。常用的特殊方法有：伏阻法、
安阻法、等效替代法、安滑法、伏滑法等。
前三种方法中考常考，应该掌握。
2. 伏阻法：用电压表和一个阻值已知的定值电阻测
量电阻的方法。因为提供的器材中没有电流表，
通常采用待测电阻和定值电阻串联的方法，先测
出定值电阻的电压，然后计算出电流。
用如图所示的电路来测量未知电阻Rx的阻值，R0阻值已知。
(1)将实验过程补充完整：
a. 对照电路图连接好电路，
并将滑动变阻器的滑片滑至阻值最大处；
b. 闭合开关，_______________________________
___________________________。
c．断开开关，整理器材。

伏阻法测电阻的基本方案

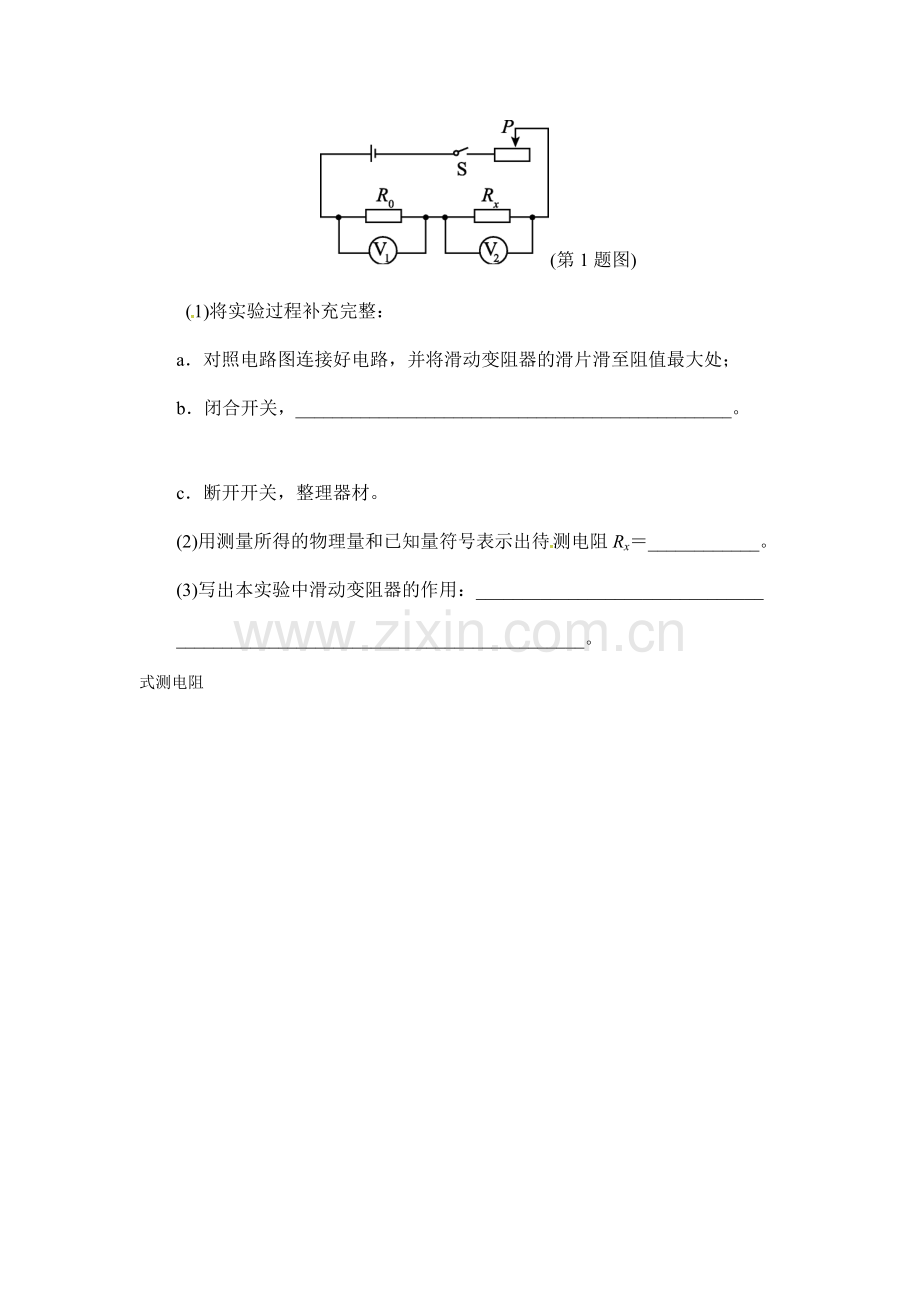

1．用如图所示的电路来测量未知电阻Rx的阻值，R0阻值已知。
(第1题图)
(1)将实验过程补充完整：
a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
b．闭合开关，_______________________________________________。[来源:学§科§网Z§X§X§K][来源:学&科&网]
c．断开开关，整理器材。
(2)用测量所得的物理量和已知量符号表示出待测电阻Rx＝____________。
(3)写出本实验中滑动变阻器的作用：_______________________________
____________________________________________。
式测电阻
