承钢炼铁职工培训资料.doc

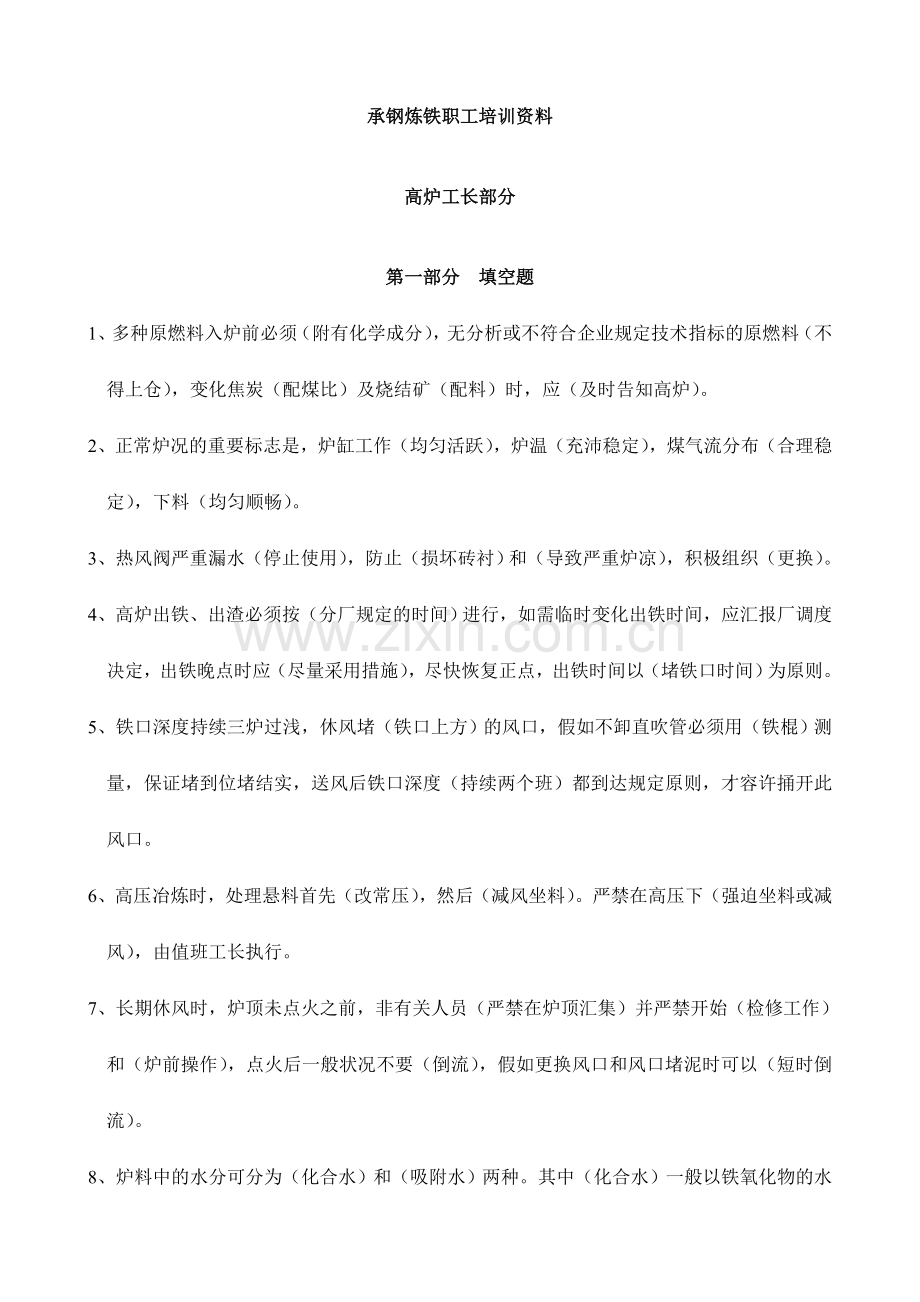

承钢炼铁职工培训资料

高炉工长部分

第一部分 填空题
1、多种原燃料入炉前必须（附有化学成分），无分析或不符合企业规定技术指标的原燃料（不得上仓），变化焦炭（配煤比）及烧结矿（配料）时，应（及时告知高炉）。
2、正常炉况的重要标志是，炉缸工作（均匀活跃），炉温（充沛稳定），煤气流分布（合理稳定），下料（均匀顺畅）。
3、热风阀严重漏水（停止使用），防止（损坏砖衬）和（导致严重炉凉），积极组织（更换）。
4、高炉出铁、出渣必须按（分厂规定的时间）进行，如需临时变化出铁时间，应汇报厂调度决定，出铁晚点时应（尽量采用措施），尽快恢复正点，出铁时间以（堵铁口时间）为原则。
5、铁口深度持续三炉过浅，休风堵（铁口上方）的风口，假如不卸直吹管必须用（铁棍）测量，保证堵到位堵结实，送风后铁口深度（持续两个班）都到达规定原则，才容许捅开此风口。
6、高压冶炼时，处理悬料首先（改常压），然后（减风坐料）。严禁在高压下（强迫坐料或减风），由值班工长执行。
7、长期休风时，炉顶未点火之前，非有关人员（严禁在炉顶汇集）并严禁开始（检修工作）和（炉前操作），点火后一般状况不要（倒流），假如更换风口和风口堵泥时可以（短时倒流）。

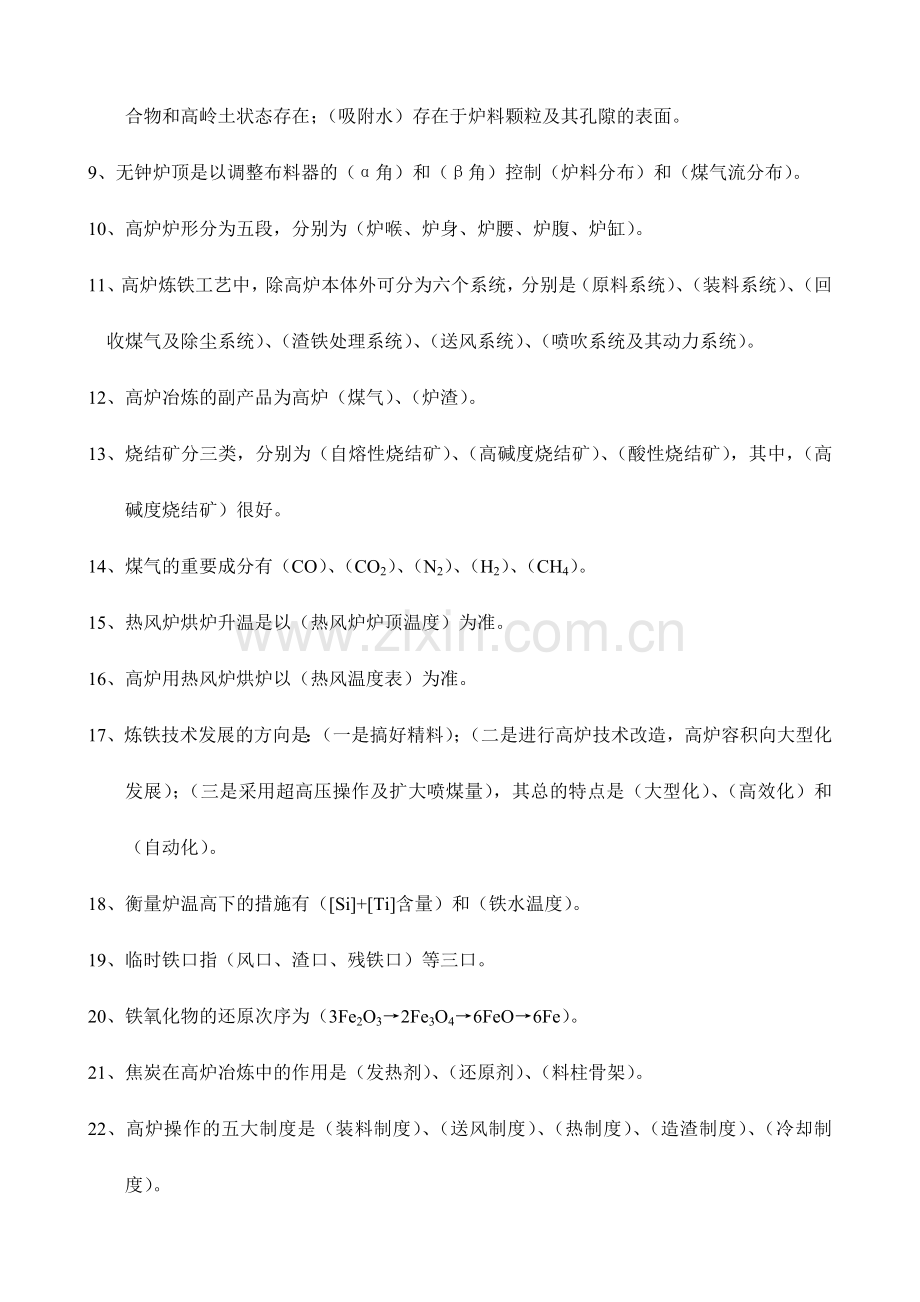

8、炉料中的水分可分为（化合水）和（吸附水）两种。其中（化合水）一般以铁氧化物的水合物和高岭土状态存在；（吸附水）存在于炉料颗粒及其孔隙的表面。
9、无钟炉顶是以调整布料器的（α角）和（β角）控制（炉料分布）和（煤气流分布）。
10、高炉炉形分为五段，分别为（炉喉、炉身、炉腰、炉腹、炉缸）。
11、高炉炼铁工艺中，除高炉本体外可分为六个系统，分别是（原料系统）、（装料系统）、（回收煤气及除尘系统）、（渣铁处理系统）、（送风系统）、（喷吹系统及其动力系统）。
12、高炉冶炼的副产品为高炉（煤气）、（炉渣）。
13、烧结矿分三类，分别为（自熔性烧结矿）、（高碱度烧结矿）、（酸性烧结矿），其中，（高碱度烧结矿）很好。
14、煤气的重要成分有（CO）、（CO2）、（N2）、（H2）、（CH4）。
15、热风炉烘炉升温是以（热风炉炉顶温度）为准。
16、高炉用热风炉烘炉以（热风温度表）为准。
17、炼铁技术发展的方向是：（一是搞好精料）；（二是进行高炉技术改造，高炉容积向大型化发展）；（三是采用超高压操作及扩大喷煤量），其总的特点是（大型化）、（高效化）和（自动化）。
18、衡量炉温高下的措施有（[Si]+[Ti]含量）和（铁水温度）。
19、临时铁口指（风口、渣口、残铁口）等三口。
20、铁氧化物的还原次序为（3Fe2O3→2Fe3O4→6FeO→6Fe）。
21、焦炭在高炉冶炼中的作用是（发热剂）、（还原剂）、（料柱骨架）。
22、高炉操作的五大制度是（装料制度）、（送风制度）、（热制度）、（造渣制度）、（冷却制度）。
23、高炉强化冶炼的重要措施有（精料）、（高风温）、（高压操作）、（富氧鼓风）、（喷吹燃料）、（大风量）。
24、高炉常用的洗炉剂有（锰矿）和（萤石）。
25、在综合鼓风时，高炉下部调剂的一般次序是（加湿）、（煤粉）、（风温）和（风量）。
26、喷吹煤粉既有助于（发展中心煤气流），又有助于（减少出铁时铁水的环流速度）。
27、喷煤时的风口面积应比不喷煤时的面积略（大）某些。
28、高炉工长要督促插枪工勤调整（喷枪安装位置、角度合适），防止（磨损风口）。
29、喷吹煤粉应做倒（“广喷”）、（“匀喷”）。在正常喷吹煤量的状况下，应保证（所有风口喷煤）。
30、较长时间的停煤变喷煤或较长时间的喷煤变停煤时，应（校正或调整炉渣碱度）。
31、一般规定高炉在（低于正常风量70%）时应停止喷煤，（风温低于750℃）时也应停喷。
32、（全风量）是炉况顺行、热制度稳定的重要保证，风量要控制合适，严禁（强行加风）和（长期慢风作业）。
33、高炉调剂的基本原则是（保持煤气分布有两条通路），即（边缘）和（中心），坚持（下部吹透中心）、（上部合适加重边缘）的调剂制度。
34、高炉高常压的转换能引起（煤气流分布）的变化，转换要（缓慢进行），防止（损坏设备）或引起（炉况不顺）。
35、无钟炉顶顶温不许超过（250℃），气密箱温度（＜70℃）。
36、高压操作时，风渣口冷却水压必须不小于热风压力（49KPa以上），否则必须（减少顶压），直到改常压操作。
37、出事故紧急休风，如排风阀失灵，可告知（风机放风）或告知（热风炉开废气阀放风）。
38、长期休风炉顶点火后一般不要（倒流），假如更换风口及风口堵泥时，可以（短时倒流）。
39、高炉接受风量时，按计划（稳定或提高）煤比，而当高炉接受风量困难时，（减少）煤比或（停喷），以保证炉况顺行，防止炉况失常。
40、每喷吹煤粉10kg/t，理论燃烧温度减少（20～30℃），风温每提高100℃，理论燃烧温度提高（80℃）。
41、喷吹煤粉综合冶炼比全焦冶炼的炉顶温度要（略高）某些。
42、炉缸内燃料燃烧的区域称为（燃烧带）。
43、燃烧带由（氧化区）和（CO还原区）两部分构成。
44、一般的高炉渣重要是由（SiO2、Al2O3、CaO、MgO）四种氧化物构成。其中渣中的（SiO2）、（Al2O3）来自矿石中的脉石、焦炭中的灰分，（CaO）、（MgO）重要来自于自熔剂。
45、炉渣中具有适量的MgO既能减少（熔化温度），也能减少其（粘度）。
46、天然锰矿石一般用作辅助原料以满足冶炼铸造生铁或其他铁种的含锰量规定，有时也用作（ 洗炉剂 ）。
47、批重大小对煤气流的影响是增长批重（ 加重中心 ），减小批重（ 发展中心 ）。
48、燃烧带的大小将影响炉缸内煤气的（ 初始 ）分布。
49、炉渣的稳定性是指当炉渣（ 成分 ）和（ 温度 ）发生变化时，其熔化性温度和（ 粘度 ）能否保持稳定。
50、高炉冶炼有时配加萤石，其作用石（ 稀释炉渣 ）和（ 洗炉 ）。
51、炉渣可分为（ 酸性渣 ）和（碱性渣 ）两大类。
52、铁矿石中的脉石包括（ SiO2 ）、（ AL2O3 ）、（ CaO ）及 MgO等金属氧化物，在高炉条件下，这些氧化物不能或很难被还原成为金属，最终以炉渣的形式与金属分离。
53、焦炭带入高炉的硫量，占冶炼单位质量生铁所需原料含硫量的（ 80％ ）左右，冶炼每吨生铁入炉原料带入的总硫量称为（ 硫负荷 ）。
54、炼铁工序能耗是指冶炼每吨生铁所消耗的，以（ 原则煤 ）计量的多种能量消耗的总和。所消耗的能量包括多种形式的燃料，重要是（ 焦炭 ），尚有少许的（ 煤 ）和油。
55、影响鼓风动能的原因有（风量）、（压力）、（风温）、风口数目、（风口直径）等。
56、钒钛矿冶炼在滴落带反应特点是（钛氧化物）和（钒氧化物）被还原。
57、焦炭燃烧时被高速气流带动形成回旋区，其大小和鼓风动能以及焦炭强度等原因直接有关。是高炉热能和气体（还原剂 ）的发源地，也是（煤气流初始）分布的起点。
58、软熔带的煤气运动取决于软熔带的（位置 ）、（形状 ）、焦炭层厚度、焦炭强度以及滴落带的阻力。块状带煤气流分布取决于炉料（透气性）。
59、根据炉内温度不一样，高炉内还原过程划分为三个区：低于（ 800℃ ）的块状带是直接还原区；（ 800℃～1100℃ ）是间接还原区和直接还原区；高于（ 1100℃ ）的是间接还原区。
60、炉渣性质对高炉冶炼影响很大。炉渣性质与其（ 成分 ）有关，取决于使用原燃料，（ 冶炼铁种 ）和操作制度。
61、炉渣的稳定性包括（ 热稳定性 ）和（ 化学稳定性 ）。
62、液泛现象是限制高炉强化的一种原因，也是引起高炉下部（ 悬料 ）的一种原因。
63、炉缸最终煤气成分为（ CO ）（ H2 ）和N2。
第二部分 选择题
1、评价铁矿石最重要的原则是（ B ）。
A．脉石的化学成分 B.矿石含铁量 C.矿石中有害杂质 D.矿石的软化特性
2、氮气在气密箱中的作用是（①、②）
① 密封 ②冷却
3、焦炭灰分升高1％，焦比升高（ B ）。
A．1％ B.2％ C.3％ D.4％
4、焦炭含S升高0.1％，产量减少约（ C ）。
A．1.5％ B.2.5％ C.2％ D.3％
5、影响鼓风动能的原因有（①②③④⑤⑥）
①风量 ②风温 ③风压 ④鼓风重度 ⑤风口个数 ⑥风口面积 ⑦风向
7、提供炉况信息最超前的是（ C ）。
A．风口信息 B.生铁化学成分分析 C.料速 D.出渣出铁现象
8、引起炉况波动的原因有（A.B.C.D ）。
A．原燃料条件过激变化 B.设备故障 C.操作失误 D.气候条件异常
9、铁水光亮耀目，流动性差时（③）
①炉温低 ②炉温适中 ③炉温高
10、铁水暗红、流动性差、火花小而密集时是（②）
①炉温高 ②炉温低 ③炉温适中
11、炉渣断口粗糙，呈石头状时是（①）
①碱度高 ②碱度低 ③碱度适中
12、炉渣断口明亮呈玻璃状是（②）
①碱度高 ②碱度低 ③碱度适中
13、炉喉、炉身温度升高是（②）
①预示边缘负荷太重 ②预示边缘煤气流发展 ③预示边缘气流局限性
14、冷却方式中成本最高的是（①）
①水冷 ②风冷 ③汽化冷却
15、高炉用热风烘炉以（②）温度为准。
①炉顶 ②热风 ③炉缸中心
16、矿石中的有益元素有（④），有害元素有（①②③）
①硫 ②磷 ③氟 ④锰
17、在高炉冶炼过程中多运用（③）熔剂，很少用到（②）熔剂和（①）熔剂。
①中性熔剂 ②酸性熔剂 ③碱性熔剂
18、高炉对石灰石的规定是（②）含量要高，（①）愈低愈好。
①（SiO2+Al3O2） ②（CaO+MgO）
19、对碱性熔剂质量的规定：（A.B.C.D ）。
A．熔剂中碱性氧化物要高 B.规定石灰石有一定的强度。
C.有害杂质 S、P含量越少越好。 D.要有均匀的粒度构成
20、天然富矿指铁矿石含铁量超过（ A ）。
A．50％ B.55％ C.40％ D.60％
21、转鼓强度指标代表（ A ）。
A． 焦炭的冷态强度 B. 焦炭的热态强度 C.焦炭在炉内的实际强度 D.全不是
22、铁样含硫量高的特性是（ B.D.E ）。
A．凸起 B.中凹 C.光滑 D.粗糙 E.有飞边
23、合理的煤气分布是指能兼顾（A.B.C ）方面的规定的分布。
A．高炉顺行 B.煤气能量得以充足运用 C.有助于高炉长寿 D.全不是
24、下列煤气分布类型（A） 对炉墙侵蚀最大；（ D ）对煤气运用程度最佳。
A．边缘发展型 B.双峰型 C.中心发展型 D.平坦型
25、影响炉喉矿焦层分布的首要原因是（ B ）。
A．料序 B.批重 C.配比 D.料线
26、下列料序，最能加重边缘的是（ C ）。
A．倒同装 B.正分装 C.正同装 D.倒分装
27、高炉四大事故炉况是指( A.B.E.F ).
A．炉缸堆积 B.恶性悬料 C.炉缸烧穿 D.炉墙结厚 E.炉缸冻结 F.高炉结瘤
28、炉缸堆积中（ A ）一般先坏风口，后坏渣口；（ B ）时先坏渣口，后坏风口。
A．边缘堆积 B. 中心堆积 C.全是 D.全不是
29、高炉鼓风机忽然停机的重要危害是（ A.B.C ）。
A．煤气向送风系统倒流，导致送风管道和风机爆炸。 B.灌风口 C. 煤气管道产生负压而引起爆炸 D.B和C不是
30、悬料在（ B ）以上时，称为恶性悬料。
A．3小时 B. 4小时 C. 2小时 D.6小时
31、下列哪些原因易导致炉凉（ A.B.D.E ）。
A．原燃料性能发生重大变化或称量上料系统有重大失误，发现不及时或调剂不妥。 B.冷却设备严重漏水 C. 风温过低 D.长时间低料线作业或持续崩料 E.无计划长时间停止喷煤
32、低料线的危害是（ A.B.C ）。
A．矿石不能正常预热和还原 B.煤气流分布紊乱 C. 炉顶温度升高，易损坏设备 D.易导致炉热
33、炉内煤气分布失常是指（ A.B.C ）。
A．边缘行程 B.边缘煤气流局限性 C. 管道行程 D.悬料 E.崩料
34、高炉的基本操作制度是指（ A.B.C.D ）。
A．造渣制度 B.热制度 C.送风制度 D.装料制度
35、风量、风温的调剂重要在于控制（ A.B ）。
A．料速 B.炉温 C. 风速 D.鼓风动能
36、平常高炉下部调剂的一般次序是（ B ）。
A．风温、氧量、风量、喷煤量 B. 喷煤量、风温、氧量、风量
C. 风量、氧量、风温、喷煤量 D. 喷煤量、风量、氧量、风温
24、生铁分析中下列( A.D )代表或判断炉温。
A．Si B.P C.V D.Ti E.C
37、炉缸热制度贯彻的两条原则是（ A.B ）。
A．低燃耗 B. 稳定炉温 C. 高产 D.高理论燃烧温度
38、合理的冷却制度规定（ A.B.C ）。
A．高炉各部位的冷却水量与其热流强度相适应 B.每个冷却器内的水速、水量、水质相适应 C.维持足够的水压和合理的进出水温差 D.水压应比炉内压力高出100％，若达不到规定必须及时调整。
39、下列哪些反应是吸热反应（ A.B.D ）。
A碳酸盐分解 B.直接还原反应 C.间接还原反应 D.碳的气化反应
40、炉内高温区有哪些反应（ B.D ）。
A．FeO+CO=FeO+CO2 B. FeO+C=Fe+CO C. 2CO=C+CO2 D.C+CO2=2CO
41、炉渣的重要来源是（ A.B.C ）。
A．矿石中的脉石 B.熔剂 C.焦炭灰分 D.煤粉灰分
42、影响炉渣粘度的原因有（ A.B.D ）。
A．温度 B.炉渣的化学成分 C.S的分派系数 D.炉渣碱度
43、炉渣的化学成分中（C.D）与CaO对粘度的影响相似或相近。
A． SiO2 B.AL2O3 C.MgO D.FeO
44、影响炉渣脱硫能力的原因（ A.B.C.D ）。
A．炉渣碱度 B. 渣铁温度 C.硫在生铁中的活度 D.高炉操作
45、脱硫反应是（ A ）。
A．吸热反应 B.放热反应 C. 还原反应 D.全不是
46、下列（ A ）不利于脱硫反应。
A．高FeO B.低AL2O3 C.高MgO D.高CaO
47、合理的煤气流分布是指能兼顾（ A.B.C ）方面规定的分布。
A.炉况顺行 B.煤气能量得以充足运用 C.利于高炉长寿 D.都不是
48、喷吹燃料的滞后时间和与（ A.D ）有关。
A.喷吹物种类 B.冶炼周期 C.炉容 D.炉内温度分布
49、碰撞点位置和（ D ）无关。
A.炉料性质 B.炉喉间隙 C.大钟倾角 D.风口长度
50、影响炉缸煤气成分的原因是（ A.B.C ）。
A.鼓风湿度 B.鼓风含氧量 C.喷吹物 D.铁矿石成分
51、影响理论燃烧温度的有（ A.B.C.D ）。
A.鼓风湿度 B.鼓风含氧量 C.喷吹物 D.温度
52、下列哪些原因能影响块状带料柱的透气性（ A.B.C.D ）。
A.矿石的强度 B.焦炭强度 C.粒度大小 D.粒度与否均匀
53、下列状况能提高鼓风动能的是（ D ）。
A. 由冶炼炼钢铁改为铸造铁 B.提高冶炼强度 C.喷吹燃料时 D.富氧鼓风时
54、缩小风口面积是（ B ）鼓风动能。
A.减少 B.提高 C.不变 D.都不是
55、增长风口个数是（ A ）鼓风动能。
A.减少 B.提高 C.不变 D.都不是
56、增长风口长度是（ B ）鼓风动能。
A.减少 B.提高 C.不变 D.都不是
57、下列（ D ）不是下部调剂手段。
A.风温 B.风量 C.鼓风湿份 D.扩大矿批
58、喷吹燃料是（ A.D ）反应。
A.分解 B.放热 C.合成 D.吸热
59、喷吹燃料的滞后时间与（ A.B.C.D ）原因有关。
A.喷吹物种类 B.冶炼周期 C.炉容 D.炉内温度分布
60、在平常操作中提高料线是（ A ）边缘。
A.发展 B.克制 C.既不发展也不克制 D.既发展又克制
61、炉料分布受制的原因中，可变化的是（ D ）。
A.大钟倾角 B.下降速度 C.炉喉和大钟间的间距 D.旋转角
62、炉料分布受制的原因中，固定的是（ A.D ）。
A.堆角 B.料线高度 C.装入次序及批重 D.粒度
63、大钟倾角越大，炉料越布向（ A ）。
A.中心 B.边缘 C.环行带 D.不受影响
64、大钟下降速度和炉料滑落速度相等时，大钟行程大小对布料有（ A ）边缘的趋势。
A.疏松 B.加重 C.无明显影响 D.A和B都是
65、大钟下降速度不小于炉料滑落速度相等时，大钟行程大小对布料（ C ）。
A.疏松边缘 B.加重边缘 C.无明显影响 D.既加重边缘又加重中心
66、平常操作中，批重选择在（ B ）。
A.激变区 B.微变区 C.缓变区 D.无所谓
67、若炉料粉末较多，料柱透气性差，批重选择应在（ C ）。
A.激变区 B.微变区 C.缓变区 D.无所谓
68、炉容越大，炉料堆角越（ A ），不过（ B ）于其自然堆角。
A.大 B.小 C.不受影响 D.等于
69、休风时间在（ D ）内为短期休风。
A.2小时 B.3小时 C.5小时 D.4小时
70、当减煤或停煤时，应当补加焦炭，数量与（ D ）无关或关系不大。
A.置换比 B.料速 C.时间长短 D.批重
71、下列状况中（ A ）具有提风温条件。
A.料速持续2小时不小于正常料速 B.悬料时 C.难行或崩料时 D.Si+Ti不小于正常范围时
72、直接还原反应是（ A ）反应。
A.吸热 B.放热 C.既不吸热也不放热 D.A、B、C都不是
73、冶炼强度高时，软熔带的类型是（ A ）。
A.Λ型 B.V型 C.W型 D.都不是
74、高炉由于中心堆积，料柱紧密，透气性差，软熔带的形状是（ B ）。
A.Λ型 B.V型 C.W型 D.都不是
75、影响滴落带煤气运动的阻力的原因是（ A.B ）。
A.固体焦炭块 B.软熔渣铁 C.煤粉 D.熔剂
76、对烧结矿的质量规定是（ A.B.C.D ）。
A.粒度均匀 B.冷态强度高 C.有害杂质含量少，还原性好，还原粉化率低 D.软化、软熔、滴落三种温度较高且其范围较窄。
77、维护好铁口，不对的是（ D ）。
A.要开好铁口孔道 B.出铁前烤干铁口，不能潮铁口出铁 C.维护好铁口泥套 D.为了要出净渣铁，铁口进行大吹。
78、导致渣口破损的原因中错误的是（ D ）。
A.渣中带铁较多时，铁与渣口接触，极易生产低熔点的铁铜合金，使渣口破损 B.冷却水质差，水道产生结垢，导致导热不良 C. A、B都是原因 D. A、B都不是原因
79、衡量炉前操作的四项指标是（ A.B.C.D ）。
A.出铁正点率 B.铁口合格率 C.铁量差 D.上下渣比
E.铁口堵口率 F.下渣量
80、导致铁口浅的原因中，错误的是（ D ）。
A.铁口有潮泥 B.渣铁持续出不净 C. A、B都是原因 D. A、B都不是原因
81、我厂高炉配置几座热风炉（ C ）。
A.2 B.2 C.3 D.4
82、我厂热风炉重要是（ D ）热风炉。
A.铸铁管式 B.内燃式 C.外燃式 D.顶燃式 E.球式
83、由燃烧转为送风的操作程序中错误的是（ A.D ）。
A.开热风阀后开冷风阀 B.关煤气调整阀后方能关煤气闸板 C.关燃烧阀后关烟道阀 D.A.B.C都对
84、下列除尘措施中（ C.D ）是干式除尘。
A.洗涤塔 B.文氏管 C.电除尘 D.布袋除尘
85、布袋除尘的技术指标是（ A.B ）。
A.过滤负荷 B.反吹周期 C.A和B都是 D.A是B不是
86、Si+Ti高的铁流火花是（ B.D.F ）。
A.细小 B.粗 C.密 D.疏 E.低分叉 F.高
87、当渣量过大流动性不好时，由于煤气通道减小，煤气流速增长，严重时甚至出现渣铁被上升气流吹起，无法进行正常的冶炼，这种现象是（ A ）。
A.液泛 B.过吹 C.管道行程 D.都不是
88、富氧鼓风对技术指标的影响是（ A.B.C ）。
A.冶炼强度 B.焦比 C.产量 D.A和B都不是
89、三高是指（ A ）.
A.高顶压、高风温、高喷吹 B. 高风温、高喷吹、高富氧
C.高顶压、高喷吹、高富氧 D. 高顶压、高风温、高富氧
90、提高炉顶压力，效果错误的是（ D ）。
A.减少炉内压差 B.利于加风 C.增产 D.顶压逐渐提高，效果递增
91、下列论述错误的是（ B ）。
A.富氧鼓风的增产伴随鼓风中含氧量的增长而渐减 B. 富氧鼓风的增产伴随鼓风中含氧量的增长而增长 C. 富氧鼓风能提高冶炼强度 D.B是错误的
92、大量渗碳是在高炉（ B ）完毕的。
A.软熔带 B.滴落带 C.炉缸 D.块状带
93、（B）是炉渣开始自由流动的温度。
A. 炉渣的熔化温度 B炉渣的熔化性温度 C.理论燃烧温度 D.炉渣的熔融温度
94、下列元素中（ B.C ）会导致高炉结厚或结瘤。
A. Pb B.Na C.Zn D.As
95、下列元素中（ B ）会导致球团矿“异常膨胀”而严重粉化。
A. Pb B.Na C.Zn D.As
96、长渣一般是（ C ）。
A.碱性渣 B.中性渣 C.酸性渣 D.全不是
97、高炉的副产品包括（ B.C ）。
A.生铁 B.煤气 C.炉渣 D.炉尘
98、高炉操作中，提高顶压是（ A ）边缘。
A.发展 B.克制 C.无影响 D.A和B都是
99、渣中带铁的征象是（ C.D ）。
A.炉温偏低时，从小套随同渣流往外喷火花 B.炉温较高时，渣流表面迸出诸多细小火花 C.渣沟流嘴处可见渣下面有小注铁流及火花 D.待堵上渣口，渣断流后渣沟凹处存有铁水
100、我厂使用的炮泥的成分（ A.B.C.D.E ）。
A.焦粉 B.粘土 C.熟料 D.沥青 E.外加水
101、炉前大沟料应具有的特性（ A.B.C.D ）。
A.较高的耐火度 B.干燥后收缩小，不产生裂纹 C.抗渣铁侵蚀，不粘渣铁，耐氧化 D.耐急冷急热而不失其强度
102、高炉煤气流分布的起点是（ A ）。
A.风口回旋区 B.软熔带 C.块状带 D.焦窗
103、风口不变，在一定范围内提高冶强和喷吹量，要对应地采用（ A.C ）
A.疏松边缘 B.加重边缘 C.加大批重 D.缩小批重
104、选择合理的操作制度应根据（ A.B.C.D ）。
A.高炉内型和设备条件 B.原燃料性质 C.生铁品种 D.生产计划调度规定
105、下列属于下部调剂的是（ A.B ）。
A.增大喷吹量 B.风温 C.加大批重 D.提高机烧比
106、加大批重的后果是（ A.B.C ）。
A.压差有所升高 B.利于改善透气性 C.增大中心气流阻力 D.减小边缘气流阻力
107、风量调解的作用（ A.B.C.D ）。
A.控制料速，实现计划的冶炼强度，并保持料线 B.稳定气流 C.炉况不顺初期，减小风量是减少压差，消除管道 D.炉凉时可以减风控料速
108、表达热制度的指标是（ A.B.C ）。
A.铁水温度 B.Si C.Ti D.P
109、冶炼强度与鼓风动能的关系论述错误的是（ C ）。
A.鼓风动能提高冶炼强度随之减少 B.两者曲线呈双曲线 C.冶炼强度提高鼓风动能提高 D.A和B都不对
110、高炉强化冶炼的措施有（ A.B.C ）。
A.精料 B.高风温 C.高冶炼强度 D.减少喷吹量
111、提高煤粉置换比的措施有（ A.D.E ）。
A.提高煤粉的质量 B.煤粉粒度要粗 C.疏松边缘的操作制度 D.要有足够的空气过剩系数 E.保持一定的理论燃烧温度
112、高炉喷吹燃料后应当做的调整（ A ）。
A.加大料批 B.减少倒装 C.减少料线 D.缩小风口
113、富氧鼓风对高炉冶炼的影响（ A.B.C ）。
A.提高冶炼强度 B.有助于间接还原 C.提高理论燃烧温度
D.减少燃烧带的温度
114、减少焦比的措施中论述错误的是（ D ）。
A.提高风温 B.提高矿石品位 C.喷吹燃料 D.富氧鼓风只增产不减少焦比
第三部分 判断正误题
1、影响鼓风动能的原因有风温、风压、风时、风口个数、风口面积、风向、鼓风重度等。（×）
2、冶炼强度是指每昼夜高炉有效容积燃烧的焦炭量。（×）
3、高炉风的直接还原度与高炉内铁的直接还原度没有区别。（×）
4、燃烧带是由氧化区和CO还原区两部分构成。（√）
5、提高风温、软融带上移。（×）
6、生铁含[Si]提高，软融带下移。（×）
7、铁水的物理热和化学热是一回事，要高都高、要低都低。（×）
8、铸造铁一定是白口铁，炼钢铁一定是灰口铁（×）。
9、提高料线使边缘发展，减少料线克制边缘气流。（×）
10、所谓废铁是指含[S]量＞0.070%的生铁。（×）
11、悬料是由炉热导致的。（×）
12、在干焦量一定的前提下，人炉焦灰水份越大，焦比越高，应当轻负荷。（×）
13、冶炼低[Si]铁时，炉缸热量小，规定外界条件和炉风操作必须稳定，杜绝崩料和漏水等易导致炉凉的原因。（√）
14、在风口带区域，铁中含[Si]最高。（√）
15、风渣冷却水压至少应不小于炉内压力49Kpa，否则要紧急休风。（√）
16、高炉强化冶炼最适合的软融带形状是W型（×）
17、影响喷煤量的重要限制性原因是理论燃烧温度和空气过剩系数。（√）
18、高炉单罐工作的时间长短对炉况没有影响。（×）
19、鼓风动能大有助于炉缸活跃，因此鼓风动能越大越好。（×）
20、不管什么状况下，休风后就可以倒流。（×）
21、料线是大钟下沿到料面的距离。（ × ）
22、高炉偏料时应当按数值指示小的探尺上料。（√ ）
23、减少料线加重边缘。（ × ）
24、上部调剂的目的在于既要保证高炉顺行，又要可以充足运用煤气的热能和化学能。（ √ ）
25、正装加重边缘，倒装加重中心。（ √ ）
26、加长风口，燃烧区向中心移动有活跃炉缸的功能，但同步却有缩小炉缸直径的作用。（ √ ）
27、钒钛矿冶炼多次渣铁出不净，易产生先粘后泄。（ √ ）
28、常常发生管道和偏料与操作炉型无关。（ × ）
29、炉温高不会影响炉顶压力。（ × ）
30、休风时排风阀打不开可用热风炉废气阀进行休风。（ √ ）
31、除尘器煤气大闸落不下时不能进行休风。（ × ）
22、高炉下部调剂是高炉调剂的关键。（ √ ）
33、软熔带的形状重要受装料制度和送风制度的影响。（ √ ）
34、风口带是高炉中唯一存在着的氧化性区域。（ √ ）
35、造渣整个过程重要分三种状态，即初渣、中间渣、终渣。（ √ ）
36、三元碱度只有R=(CaO%+MgO%)/SiO2%一种表达措施。（ × ）
37、炉渣成分决定了其熔化温度和粘度。（ √ ）
38、碱度越低，炉渣粘度越低。（ × ）
39、含Ti02较高的炉渣，易形成泡沫渣。（ √ ）
40、炉渣稳定性包括热稳定性、化学稳定性、碱度稳定性三个方面。（ × ）
41、风口前焦炭燃烧有如下三个方面的作用：提供反应所需热能、还原剂、炉料下降所需空间。（ √ ）
42、焦炭在风口前燃烧生成CO和CO2。（ × ）
43、风口前燃烧的炭量大概占入炉炭素的75%。（ √ ）
44、提高风温和富氧鼓风不仅可以提高炉缸温度，并且有助于高温区下移，扩大间接还原区。（ √ ）
45、在一定条件下，保持焦比不变，增大风量可以提高炉缸温度。（ √ ）
46、煤气运用率ηCO=CO2%/（CO%+ CO2%）。（ √ ）
47、冶炼单位生铁所消耗的焦炭量叫焦比。（ × ）
48、高炉富氧鼓风不仅相称于增长入炉风量，更重要的是有助于增长喷煤量。（ √ ）
49、在对原料强度规定较低的高炉上，可用CaO替代CaCO3作为助熔剂。（ √ ）
50、M40代表抗冲击强度，M10代表抗摩擦强度。（ √ ）
51、从炉内还原角度看，焦炭粒度越大越好。（ × ）
52、铁矿粉造块的目的之一是除去某些有害杂质。（ √ ）
53、加入熔剂CaCO3的粒度越大越好。（ × ）
54、炉料所含的物理水蒸发时对高炉冶炼产生明显的影响。（ × ）
55、直接还原重要是指还原时直接消耗固体碳素。（ √ ）
56、MgO、Al2O3、CaO等可以认为在高炉内不可以被还原。（ √ ）
57、[Si]在风口水平面含量最高而[S]反之。（ × ）
58、渣中（FeO）越低，脱硫效果越好。（ √ ）
59、渣量U＝（CaO料－CaO尘）/( CaO渣)。（ √ ）
60、富氧鼓风后产生的煤气中 Co含量增长，N2量减少。（ √ ）
61、富氧鼓风和高风温同样都可以减少炉顶煤气温度。（ √ ）
62、外围条件一定期，午夜和下雨天炉况都向凉。（ √ ）
63、高炉冶炼规定原料软熔温度低某些，区间窄某些。（ × ）
64、决定炉渣粘度的重要原因是成分和温度。（ √ ）
46、高炉炉渣多数为短渣，当温度减少到一定值后粘度急剧上升。（ √ ）
66、高炉炉渣氧势越低对炉渣的脱硫能力越有利。（ √ ）
67、改善矿石的还原性，使矿石在软熔前到达较高的还原度有助于脱硫。（ √ ）
68、富氧鼓风可以直接带入炉缸热量。（ × ）
69、冶炼强度越高，产量越高。（ × ）
70、下部调剂的效果较上部调剂快而有效。（ √ ）
71、提高炉顶压力或减少炉顶压力透气性指数减少或提高。（ × ）
72、焦炭反应性越好对高炉顺行越有利。（ × ）
73、炉顶压力升高后煤气流速减慢，炉料下降阻力减小，可提高高炉顺行程度，不过前提必须精料。（ √ ）
74、提高顶压程度以透气性指数为原则，只要透气性指数提高，就有提高顶压的条件。（ √ ）
75、每提高100℃风温可以减少20Kg/批～30 Kg/批的焦炭负荷。（ × ）
76、正常炉况小钟放料时，炉顶压力出现波动也许是大钟或大均压不严。（ √ ）
77、值班室表风量为原则风量。（ √ ）
78、减少滴落带高度有助于冶炼低硅生铁。（ √ ）
79、增长炉缸中炉渣的氧化性有助于冶炼低硅生铁。（ √ ）
80、铁口中心线至下渣口中心线之间的炉缸容积所能容纳的铁水量为安全容铁量。（ × ）
81、渣铁温度与生铁含硅量成正比关系，温度升高，含硅量升高。（ √ ）
82、渣铁温度重要受炉身热互换区高度和风口前燃烧温度影响。（ √ ）
83、生铁含硅量只受渣铁温度影响。（ × ）
84、灰石的分解受炉内压力和温度的影响。（ √ ）
85、碳的气化反应又称碳的熔损反应。（ √ ）
86、在810℃以上时， H2的还原能力不小于CO。（ √ ）
87、铁氧化物的还原是逐层进行的，依次是Fe2O3、Fe3O4、Fe。（ × ）
88、渣中TiO2含量不不小
