建筑电气施工技术.doc

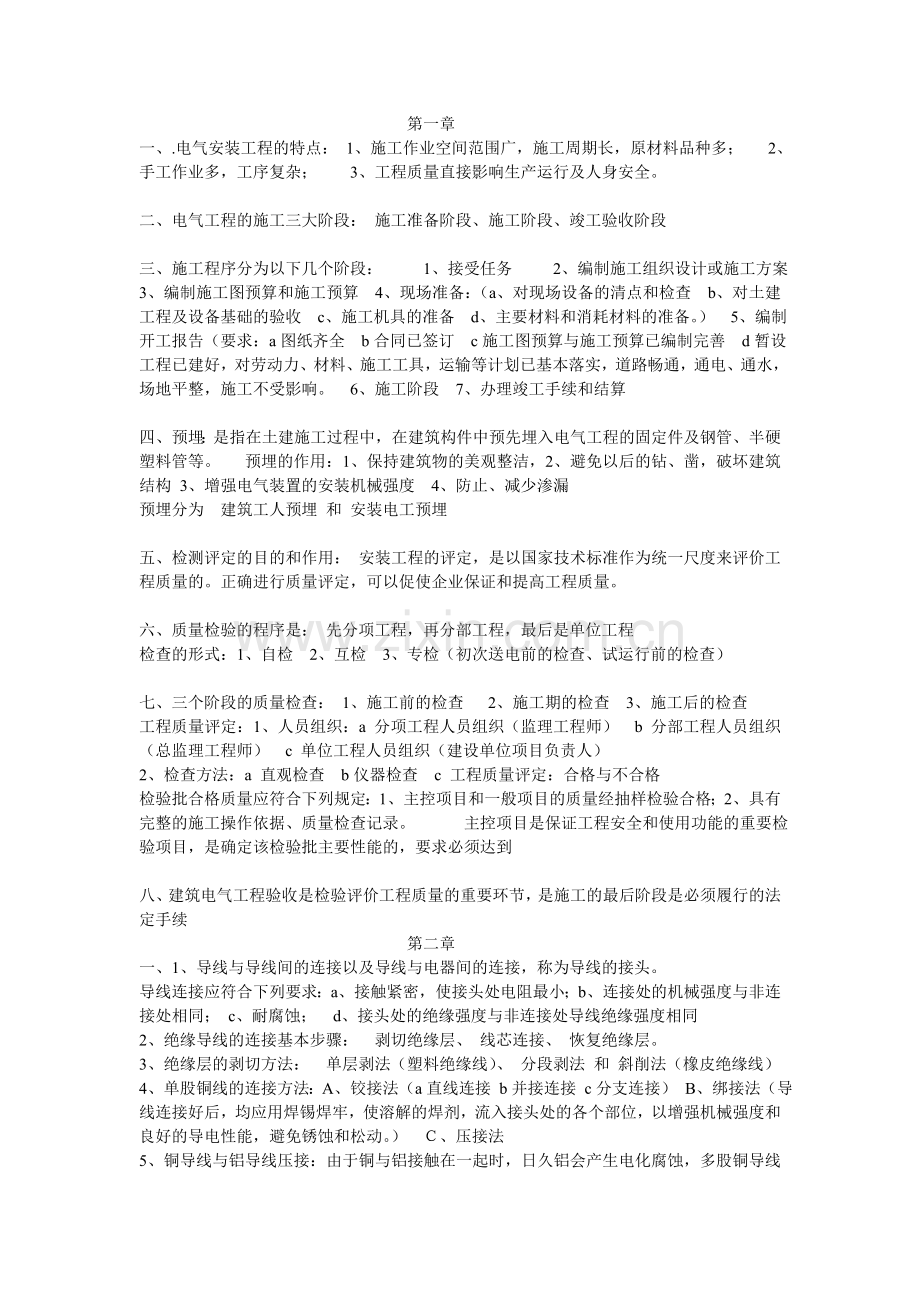

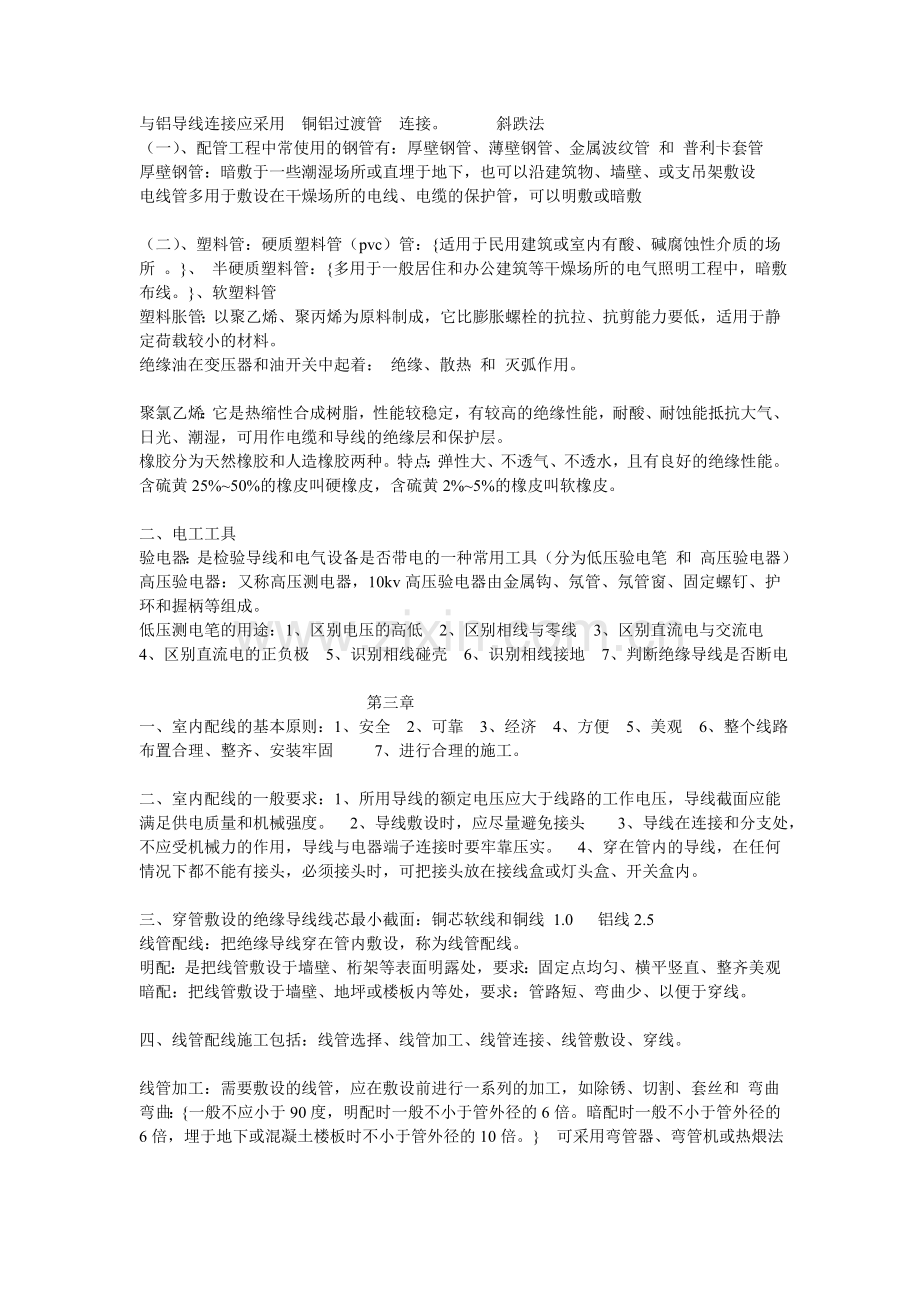

第一章一、.电气安装工程的特点： 1、施工作业空间范围广，施工周期长，原材料品种多； 2、手工作业多，工序复杂； 3、工程质量直接影响生产运行及人身安全。二、电气工程的施工三大阶段： 施工准备阶段、施工阶段、竣工验收阶段三、施工程序分为以下几个阶段： 1、接受任务 2、编制施工组织设计或施工方案 3、编制施工图预算和施工预算 4、现场准备：（a、对现场设备的清点和检查 b、对土建工程及设备基础的验收 c、施工机具的准备 d、主要材料和消耗材料的准备。） 5、编制开工报告（要求：a图纸齐全 b合同已签订 c施工图预算与施工预算已编制完善 d暂设工程已建好，对劳动力、材料、施工工具，运输等计划已基本落实，道路畅通，通电、通水，场地平整，施工不受影响。 6、施工阶段 7、办理竣工手续和结算四、预埋：是指在土建施工过程中，在建筑构件中预先埋入电气工程的固定件及钢管、半硬塑料管等。 预埋的作用：1、保持建筑物的美观整洁，2、避免以后的钻、凿，破坏建筑结构 3、增强电气装置的安装机械强度 4、防止、减少渗漏预埋分为 建筑工人预埋 和 安装电工预埋五、检测评定的目的和作用： 安装工程的评定，是以国家技术标准作为统一尺度来评价工程质量的。正确进行质量评定，可以促使企业保证和提高工程质量。六、质量检验的程序是： 先分项工程，再分部工程，最后是单位工程检查的形式：1、自检 2、互检 3、专检（初次送电前的检查、试运行前的检查）七、三个阶段的质量检查： 1、施工前的检查 2、施工期的检查 3、施工后的检查工程质量评定：1、人员组织：a 分项工程人员组织（监理工程师） b 分部工程人员组织（总监理工程师） c 单位工程人员组织（建设单位项目负责人）2、检查方法：a 直观检查 b仪器检查 c 工程质量评定：合格与不合格检验批合格质量应符合下列规定：1、主控项目和一般项目的质量经抽样检验合格；2、具有完整的施工操作依据、质量检查记录。 主控项目是保证工程安全和使用功能的重要检验项目，是确定该检验批主要性能的，要求必须达到 八、建筑电气工程验收是检验评价工程质量的重要环节，是施工的最后阶段是必须履行的法定手续第二章一、1、导线与导线间的连接以及导线与电器间的连接，称为导线的接头。导线连接应符合下列要求：a、接触紧密，使接头处电阻最小；b、连接处的机械强度与非连接处相同； c、耐腐蚀； d、接头处的绝缘强度与非连接处导线绝缘强度相同2、绝缘导线的连接基本步骤： 剥切绝缘层、 线芯连接、 恢复绝缘层。3、绝缘层的剥切方法： 单层剥法（塑料绝缘线）、 分段剥法 和 斜削法（橡皮绝缘线）4、单股铜线的连接方法：A、铰接法（a直线连接 b并接连接 c分支连接） B、绑接法（导线连接好后，均应用焊锡焊牢，使溶解的焊剂，流入接头处的各个部位，以增强机械强度和良好的导电性能，避免锈蚀和松动。）、压接法5、铜导线与铝导线压接：由于铜与铝接触在一起时，日久铝会产生电化腐蚀，多股铜导线与铝导线连接应采用 铜铝过渡管 连接。 斜跌法（一）、配管工程中常使用的钢管有：厚壁钢管、薄壁钢管、金属波纹管 和 普利卡套管厚壁钢管：暗敷于一些潮湿场所或直埋于地下，也可以沿建筑物、墙壁、或支吊架敷设电线管多用于敷设在干燥场所的电线、电缆的保护管，可以明敷或暗敷（二）、塑料管：硬质塑料管（pvc）管：适用于民用建筑或室内有酸、碱腐蚀性介质的场所 。、 半硬质塑料管：多用于一般居住和办公建筑等干燥场所的电气照明工程中，暗敷布线。、软塑料管塑料胀管：以聚乙烯、聚丙烯为原料制成，它比膨胀螺栓的抗拉、抗剪能力要低，适用于静定荷载较小的材料。绝缘油在变压器和油开关中起着： 绝缘、散热 和 灭弧作用。聚氯乙烯：它是热缩性合成树脂，性能较稳定，有较高的绝缘性能，耐酸、耐蚀能抵抗大气、日光、潮湿，可用作电缆和导线的绝缘层和保护层。橡胶分为天然橡胶和人造橡胶两种。特点：弹性大、不透气、不透水，且有良好的绝缘性能。含硫黄25%50%的橡皮叫硬橡皮，含硫黄2%5%的橡皮叫软橡皮。二、 电工工具验电器：是检验导线和电气设备是否带电的一种常用工具（分为低压验电笔 和 高压验电器）高压验电器：又称高压测电器，10kv高压验电器由金属钩、氖管、氖管窗、固定螺钉、护环和握柄等组成。低压测电笔的用途：1、区别电压的高低 2、区别相线与零线 3、区别直流电与交流电4、区别直流电的正负极 5、识别相线碰壳 6、识别相线接地 7、判断绝缘导线是否断电第三章一、室内配线的基本原则：1、安全 2、可靠 3、经济 4、方便 5、美观 6、整个线路布置合理、整齐、安装牢固 7、进行合理的施工。二、室内配线的一般要求：1、所用导线的额定电压应大于线路的工作电压，导线截面应能满足供电质量和机械强度。 2、导线敷设时，应尽量避免接头 3、导线在连接和分支处，不应受机械力的作用，导线与电器端子连接时要牢靠压实。 4、穿在管内的导线，在任何情况下都不能有接头，必须接头时，可把接头放在接线盒或灯头盒、开关盒内。三、穿管敷设的绝缘导线线芯最小截面：铜芯软线和铜线 1.0 铝线2.5线管配线：把绝缘导线穿在管内敷设，称为线管配线。明配：是把线管敷设于墙壁、桁架等表面明露处，要求：固定点均匀、横平竖直、整齐美观暗配：把线管敷设于墙壁、地坪或楼板内等处，要求：管路短、弯曲少、以便于穿线。四、线管配线施工包括：线管选择、线管加工、线管连接、线管敷设、穿线。线管加工：需要敷设的线管，应在敷设前进行一系列的加工，如除锈、切割、套丝和 弯曲 弯曲：一般不应小于90度，明配时一般不小于管外径的6倍。暗配时一般不小于管外径的6倍，埋于地下或混凝土楼板时不小于管外径的10倍。 可采用弯管器、弯管机或热煨法五、不同回路、不同电压和交流与直流的导线，不得穿入同一根管子内，但下列回路可以除外：1、电压为65v以下的回路 2、同一台设备的电机回路的和无抗干扰要求的控制回路 3、照明花灯的所有回路 4、同类照明的几个回路，但管内导线总数不应多于8根。对于同一类交流回路的导线必须穿于同一根钢管内。 5、钢管与设备连接时，应将钢管敷设到设备内。六、钢索配线一般适用于屋架较高跨距较大，灯具安装高度要求较低的工业厂房内。第四章一、灯具安装要求： 2、螺口的灯头接线必须将相线接在 中心端子上，零线接在 螺纹的端子上。4、灯具安装高度：按施工图纸设计要求施工，若无要求时，室内一般2.5m左右，室外3m7、配电盘及母线的正上方不得安装灯具，事故照明灯具应有特殊标志。按照国家标准规定，a、吊钩必须能挂超过灯具重量14倍的重物， b、采用胀管螺栓紧固时，胀管螺栓规格，最小不宜小于M6螺栓数量至少要2个。二、灯壁安装高度一般为灯具中心距地面2.2m左右，床头壁灯以1.21.4m高度较适宜。 荧光灯安装方式有：吸顶、吊链、吊管三种； 荧光灯由灯管、镇流器（开关一旁）、启辉器组成 高压水银灯应垂直安装 碘钨灯应水平安装三、照明配电箱安装要求1、在配电箱内，有交、直流或不同电压时，应有明显的标志或分设在单独的板面上 2、导线引出板面，均应套设绝缘管 3、配电箱安装垂直偏差不应大于3mm。暗设时，其面板四周边缘应紧贴墙面，箱体与建筑物接触的部分应刷防腐漆 4、照明配电箱安装高度，底边距地面一般为1.5m，配电板安装高度，底边距地面不应小于1.8m 5、三相四线制供电的照明工程，其各相负荷应均匀分配 6、配电箱内装设的螺旋式熔断器，其电源线应接在中间触电的端子上，负荷线接在带螺纹的端子上 7、配电箱上应标明用电回路名称 四、开关要求：2、各种开关距地面1.3m，距门框为0.150.2m插座安装的要求：1、交、直流或不同电压的插座应分别采用不同的形式，并有明显标志，且其插头与插座均不能互相插入 2、单相电源一般应用单相三极三孔插座，三相电源就用三相四极插座，在室内不导电地面可用两孔或三孔插座，禁止使用等边的圆孔插座。3、一般距地面高度为1.3m 8、单相二孔插座接线时，面对插座左孔接工作零线，右孔接相线 所有开关均应串接在电源的相线上。（翘板上凸为开灯）吊扇安装： 1、扇叶距地面高度不应低于2.5m第六章一、A、变压器安装前检查：1、外观检查 2、绝缘检查B、变压器的冲击试验：由高压侧投入，接于中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地。 第一次通电后，持续时间应不少于10min，主要是听声音；变压器冲击合闸正常，带负荷运行24h。C、盘柜组立：当柜较少时，先从一端精确地调整好第一个柜，再以第一个柜为标准依次调整其他各柜，使其一致、排列整齐、间隙均匀；当较多时宜先安装中间一台，再调整安装两侧其余柜 配电柜多用螺栓固定或焊接固定。若采用焊接固定，每台柜的焊缝不应少于4处，每处焊缝长度约100mm左右。D、盘柜上电器安装：3、所配导线应用铜芯绝缘线。二次接线图有： 原理接线图、展开接线图、屏背面接线图（用相对编号法） 三种。负荷开关的合闸顺序：合闸时，辅助闸刀先闭合，主闸刀后闭合；分闸时主闸先断开，辅助闸刀后断开。第七章A、最常用的电缆是：电力电缆 和 控制电缆。B、电缆的基本结构是由：导电线芯、绝缘层、保护层 3个主要部分组成。C、电缆敷设的一般规定：7、电缆敷设时，电缆应从电缆盘的上端引出，其敷设速度不宜超过15m/min。D、电缆直埋的施工方法如下：1、开挖电缆沟 2、预埋电缆保护管 3、埋设隔热管 4、敷设电缆 5、铺砂、盖板及回填 6、立标注E、电缆沟内电缆敷设要求如下：1、电缆沟底应平整，室外的电缆沟应有1%0的坡度。沟内要保持干燥。 2、当电力电缆与控制电缆敷设在同一侧支架上时，应将控制电缆放在电力电缆下面，1kv以下电缆应放在10kv以下电力电缆的下面。F、电缆终端接头的作用：一是使线路畅通 二是使电缆密封以保证电缆头处的绝缘等级。施工要求：4、接触电阻必须低于同长度导体电阻的1.2倍，其抗拉强度不低于电缆线芯强度的70%。第八章A、雷电的形式：防直击雷、防感应雷、防雷电侵入波 避雷针接地电阻不大于10欧B、避雷针实质上是引雷针，它是把雷电流引来入地，从而保护了其他物体免受雷击。C、避雷带、避雷网普遍用来保护建筑物免受直击雷和感应雷。D、避雷器安装： 1、阀式避雷器（一般用在变配电所内） 2、管型避雷器（一般用在线路上） 3、氧化锌避雷器E、电气接地分为： 工作接地 和 保护接地。F、垂直接地体一般采用：镀锌角钢或钢管制作（带形接地体、环形接地体、放射形接地体）G、接地电阻是指：接地体电阻、接地线电阻、土壤流散电阻三分部之和。 （10欧）。H、降低接地电阻的措施：1、对土壤进行混合或浸渍处理 2、改换接地体周围部分土壤 3、增加接地体埋设深度 4、外引式接地。I、等电位联接范围内的金属管道等金属体末端之间的电阻不超过3欧时，可认为联接有效
