九年级物理电学练习题

一、下列各小题均只有一个符合题意。（共40分，每小题2分）
1.下列单位中那个是电流的单位( )
A．欧姆　 B．伏特 C．库仑 D．安培
2．下列物体，通常情况下容易导电的物体是 ( )
　　A．空气 　 B．干燥的软木塞 C．食盐溶液 D．纸张
图1
3.将图1的变阻器接入电路中，要使滑片向左移动时电阻
减少，下列哪种接法正确 ( )
A．a和b　 B．a和c　 C．c和d　 D．b和d
4．下列有关导体电阻的说法中，正确的是（ ）
A．粗细相同的两根导线，长度大的，电阻一定大
B．长度相同的两根导线，横截面积小的，电阻一定大
C．同种材料制成的长短相同的两根导线，横截面积小的，电阻大
D．铝导线的电阻一定比铜导线的电阻大
5．如图所示，是用电流表测量通过电灯电流的电路，其中正确的是（ ）

A

A

A
+
+

A
-
+
-
AA
BA
CA
DA
+

6．下列说法中正确的是：（ ）
Ａ、电流表与电压表都可以直接与电源相接
Ｂ、电流表可以直接与电源相接，而电压表不行
Ｃ、电流表与电压表都不可以直接与电源相接
Ｄ、电压表可以与电源直接相接，而电流表不能。
7．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（ ）
Ａ、长导线的电阻一定大　　　Ｂ、粗细相同，长导线的电阻一定大
Ｃ、细导线的电阻一定大　　　Ｄ、长度相同，粗导线的电阻一定大
8.几个灯泡串联,接通电源后如果其中一个灯泡的灯丝断了,电路里其它部分完好, 其余的灯泡将: （ ）
A.仍亮 B.不亮 C.有的灯亮 D.无法判定
9. 如图所示的电路,当电键K闭合时,可能发生的现象是( ):
A.只有L1发光 B.只有L2发光
C.灯丝被烧断 D.两灯均不发光, 但灯丝不会烧断
10. 电路中有红绿黄三个电灯,电键断开时,三个灯都不发光,这三个灯的连接方式是: ( )
A.串联 B.并联 C.混联 D.都有可能
11. 图示电路中,下列说法正确的是:( )
A.K1只控制L1, K2控制L2, K3控制L3 B.L1、L2、L3是并联的
C.只闭合K2和K3, L2、L3能发光 D.K1K2K3都闭合时, L1L2L3都发光
12. 有三个小灯泡,三个电键,一个电池组,若干根导线.现要三个灯连接起来, 开关每盏灯时不影响别的灯,下列结接方法符合要求的是 ( )
A.三灯分别和三开关串联后, 再把它们并联
B.三灯分别和三开关串联后, 再把它们串联
C.三灯分别和三开关串联后, 再把两组并联,
最后跟第三组串联

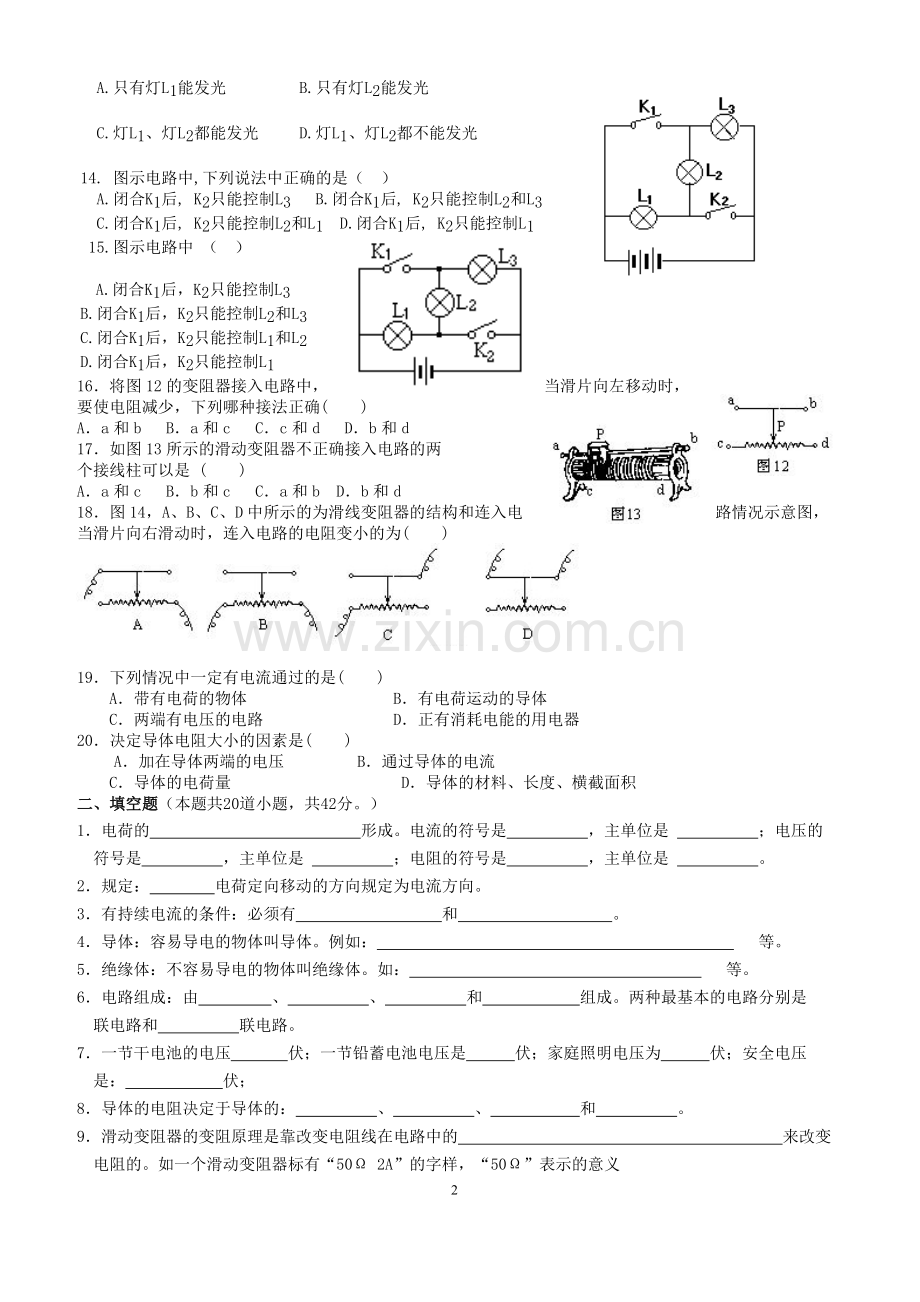

13. 如图所示的电路中，当开关K闭合时： ( )
A.只有灯L1能发光 B.只有灯L2能发光

C.灯L1、灯L2都能发光 D.灯L1、灯L2都不能发光

14. 图示电路中,下列说法中正确的是（ ）
A.闭合K1后, K2只能控制L3 B.闭合K1后, K2只能控制L2和L3
C.闭合K1后, K2只能控制L2和L1 D.闭合K1后, K2只能控制L1
15.图示电路中 （ ）

A.闭合K1后，K2只能控制L3
B.闭合K1后，K2只能控制L2和L3
C.闭合K1后，K2只能控制L1和L2
D.闭合K1后，K2只能控制L1
16．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确( )
A．a和b　 B．a和c　 C．c和d　 D．b和d
17．如图13所示的滑动变阻器不正确接入电路的两
个接线柱可以是 ( )
A．a和c 　B．b和c　 C．a和b　D．b和d
18．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为( )

19．下列情况中一定有电流通过的是( )
　　A．带有电荷的物体 B．有电荷运动的导体
　　C．两端有电压的电路 D．正有消耗电能的用电器
20．决定导体电阻大小的因素是( )
A．加在导体两端的电压 B．通过导体的电流
C．导体的电荷量 D．导体的材料、长度、横截面积
二、填空题（本题共20道小题，共42分。）
1．电荷的 形成。电流的符号是 ，主单位是 ；电压的符号是 ，主单位是 ；电阻的符号是 ，主单位是 。
2．规定： 电荷定向移动的方向规定为电流方向。
3．有持续电流的条件：必须有 和 。
4．导体：容易导电的物体叫导体。例如： 等。
5．绝缘体：不容易导电的物体叫绝缘体。如： 等。
6．电路组成：由 、 、 和 组成。两种最基本的电路分别是 联电路和 联电路。
7．一节干电池的电压 伏；一节铅蓄电池电压是 伏；家庭照明电压为 伏；安全电压是： 伏；
8．导体的电阻决定于导体的： 、 、 和 。
9．滑动变阻器的变阻原理是靠改变电阻线在电路中的 来改变电阻的。如一个滑动变阻器标有“50Ω 2A”的字样，“50Ω”表示的意义是 ，“2A” 表示的意义是 ，使用变阻器时应 联在电路中使用；接线时要“ ”。
10. 通常情况下，在铅笔芯、橡皮、塑料尺、玻璃棒、河水等物体中，属于导体的有_____ ____．
11. 如图所示的电路中，当K1、K2都断开时，叫_______路．K1、K2都闭合叫____路．当只有_________闭合时，灯泡L才能正常工作．

12. 连接电路时，电键要与所控制的用电器________联，而且电键应______，以防止因电路接错而损坏实验器材．
13. 电路中提供电能的是___，消耗电能的是____,输送电能的是____.控制输送电能的是_________．
14. 图中L1和L2串联的
是____，并联的是_____．
15.教室里各日光灯之间是__ _联的．马路上的路灯如果有一盏坏了（例如灯丝断了），其它的灯还能照常亮，可见，
路灯的连接方法是 _________ 的．
16. 如图所示的电路中，A、B、C、D是四个接线柱，电键K是闭合的．
(1)用导线将A、B连接，再将C、D连接则灯L1和L2是_______联的．
(2)用导线将A、D连接，则L1和L2是_____联的．
(3)如果用导线将B、C连接，称电路为____（填通路、断路、短路）

三、作图题
1. 给你电源、灯泡、两只单刀双掷电键及导线若干，试设计一楼梯照明灯的电路图，两电键分别装在楼下、楼上，并且都单独控制灯的开关．

2. 根据下列实物图，画出对应电路图．

3. 用以下器材：电源；电灯L1、L2；开关K1、K2；导线组成电路，画出电路图并要求：
⑴只要断开K1，即使K2闭合，L2不亮⑵K1、K2同时闭合，L1、L2同时亮
⑶K1、K2同时断开，L1、L2同时灭⑷当K1闭合时，L1一定亮，L2可能不亮

4. 下面是已连接的实物图，请你画出它的电路图．

5. 根据图所示的电路图连接实物图．

6. 按图中所示电路．画出电路图．

7. 用线条代替导线，将图中的电器元件连成电路．要求：⑴开关K1只控制电灯L1，开关K2只控制L2 ．⑵共用一个电池组．

8. 根据图中的实物连接图画出电路图，并标出电流方向．

9. 将图中所给元件组成一个电路，要求K1 控制L1，K2控制L2，元件不许移动．

10. 指出图中各图的错误，并画出正确的电路图．

四、计算
1、 灯泡L1和L2串联在一个电路中，用电压表测出L1两端的电压为U1=2.5V，L2两端的电压为3.8V，求串联电路的总电压U为多少？

2、 灯泡L1和L2并联在一个电路中，用电流表测出L1中的电流为I1=0.52A，L2中的电流为0.26A，求并联电路干路中的总电流I为多少？
