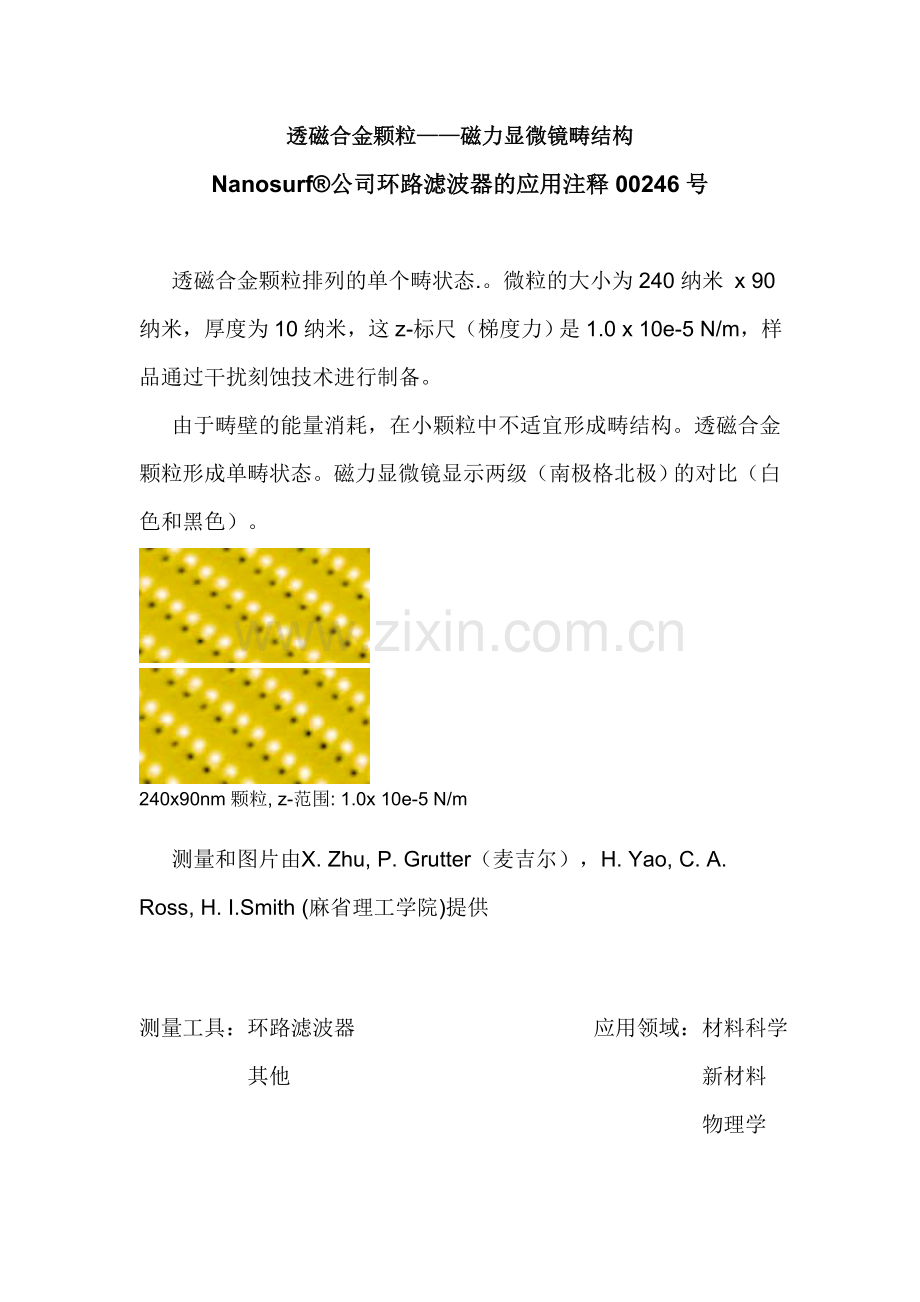

透磁合金颗粒——磁力显微镜畴结构
Nanosurf®公司环路滤波器的应用注释00246号

透磁合金颗粒排列的单个畴状态.。微粒的大小为240纳米 x 90纳米，厚度为10纳米，这z-标尺（梯度力）是1.0 x 10e-5 N/m，样品通过干扰刻蚀技术进行制备。
由于畴壁的能量消耗，在小颗粒中不适宜形成畴结构。透磁合金颗粒形成单畴状态。磁力显微镜显示两级（南极格北极）的对比（白色和黑色）。

240x90nm颗粒, z-范围: 1.0x 10e-5 N/m

测量和图片由X. Zhu, P. Grutter（麦吉尔），H. Yao, C. A. Ross, H. I.Smith (麻省理工学院)提供

测量工具：环路滤波器 应用领域：材料科学
其他 新材料
物理学

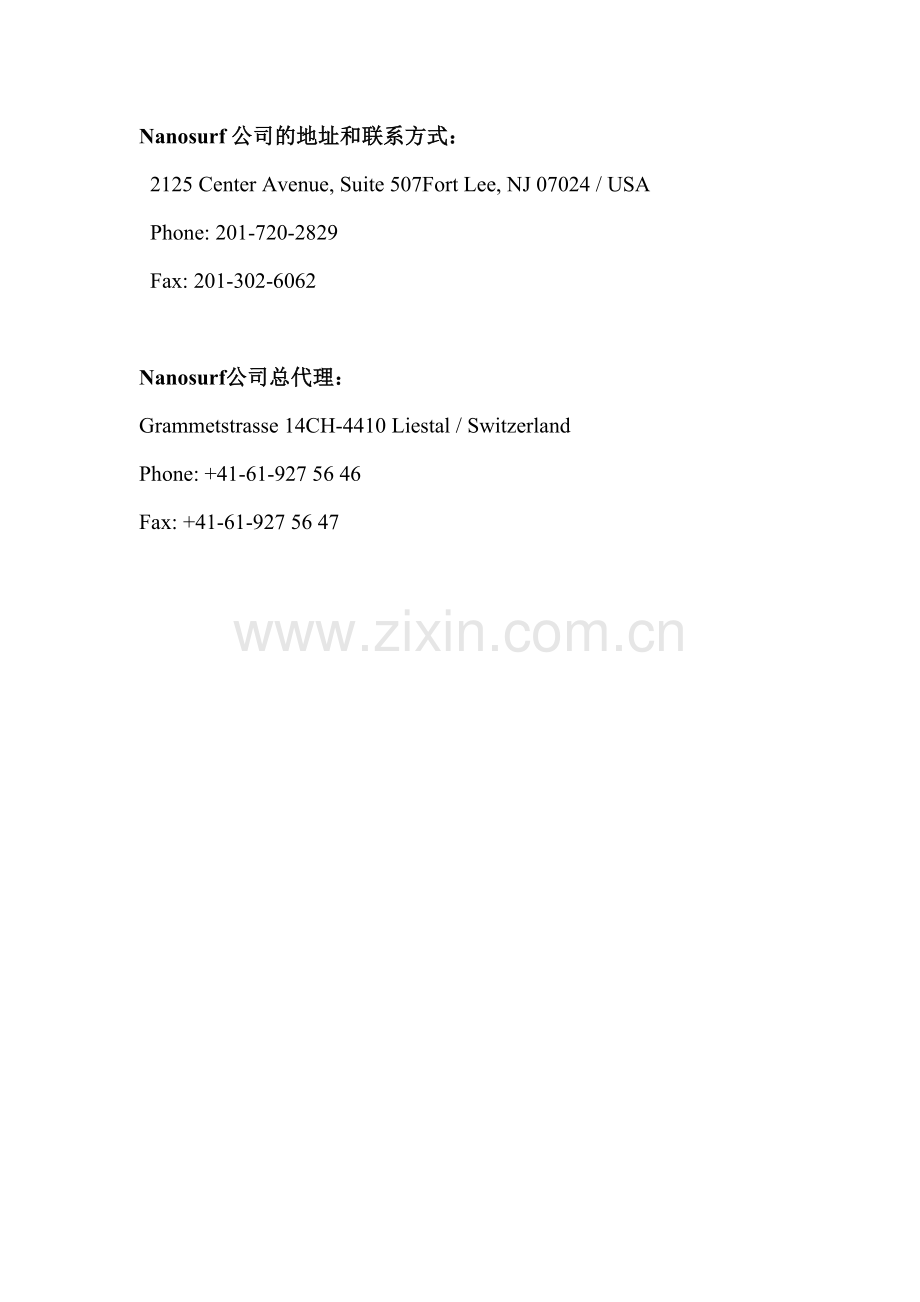

Nanosurf公司的地址和联系方式：
