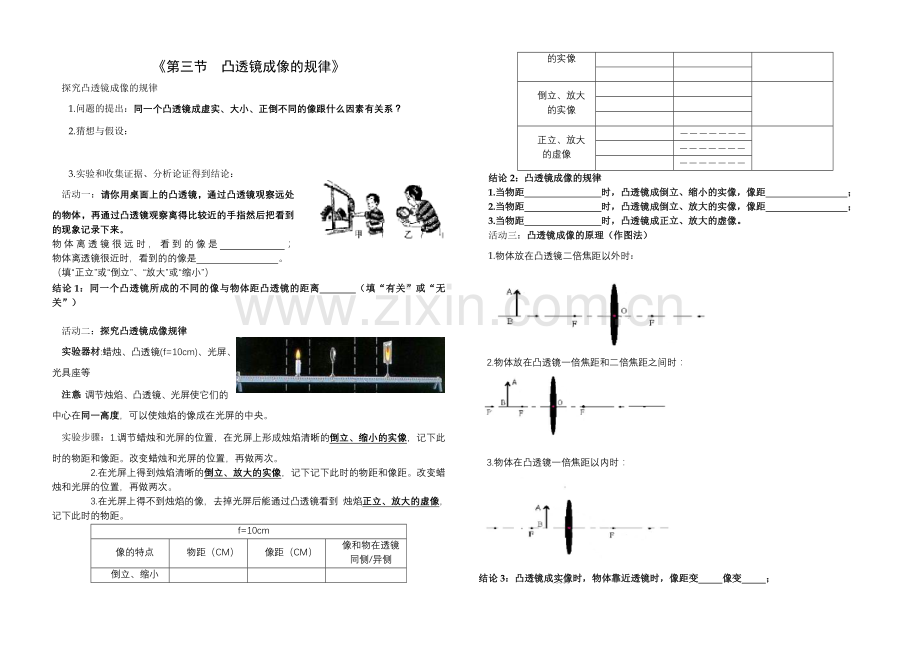

《第三节 凸透镜成像的规律》
探究凸透镜成像的规律
1.问题的提出：同一个凸透镜成虚实、大小、正倒不同的像跟什么因素有关系？
2.猜想与假设：

3.实验和收集证据、分析论证得到结论：
活动一：请你用桌面上的凸透镜，通过凸透镜观察远处的物体，再通过凸透镜观察离得比较近的手指然后把看到的现象记录下来。
物体离透镜很远时，看到的像是 ； 物体离透镜很近时，看到的的像是 。
（填“正立”或“倒立”、“放大”或“缩小”）
结论1：同一个凸透镜所成的不同的像与物体距凸透镜的距离 （填“有关”或“无关”）

活动二：探究凸透镜成像规律
实验器材:蜡烛、凸透镜(f=10cm)、光屏、光具座等
注意：调节烛焰、凸透镜、光屏使它们的中心在同一高度，可以使烛焰的像成在光屏的中央。
实验步骤：1.调节蜡烛和光屏的位置，在光屏上形成烛焰清晰的倒立、缩小的实像，记下此时的物距和像距。改变蜡烛和光屏的位置，再做两次。
2.在光屏上得到烛焰清晰的倒立、放大的实像，记下记下此时的物距和像距。改变蜡烛和光屏的位置，再做两次。
3.在光屏上得不到烛焰的像，去掉光屏后能通过凸透镜看到 烛焰正立、放大的虚像，记下此时的物距。
f=10cm
像的特点
物距（CM）
像距（CM）
像和物在透镜
同侧/异侧
倒立、缩小
的实像

倒立、放大
的实像

正立、放大
的虚像

―――――――

―――――――

―――――――
结论2：凸透镜成像的规律
1.当物距 时，凸透镜成倒立、缩小的实像，像距 ；
2.当物距 时，凸透镜成倒立、放大的实像，像距 ；
3.当物距 时，凸透镜成正立、放大的虚像。
活动三：凸透镜成像的原理（作图法）
1.物体放在凸透镜二倍焦距以外时：

2.物体放在凸透镜一倍焦距和二倍焦距之间时：

3.物体在凸透镜一倍焦距以内时：

结论3：凸透镜成实像时，物体靠近透镜时，像距变 像变 ；
物体远离透镜时，像距变 像变 。
用凸透镜作放大镜使用时，想看到更大的虚像，应该把凸透镜适当 物体。
