大模板设计交底.docx

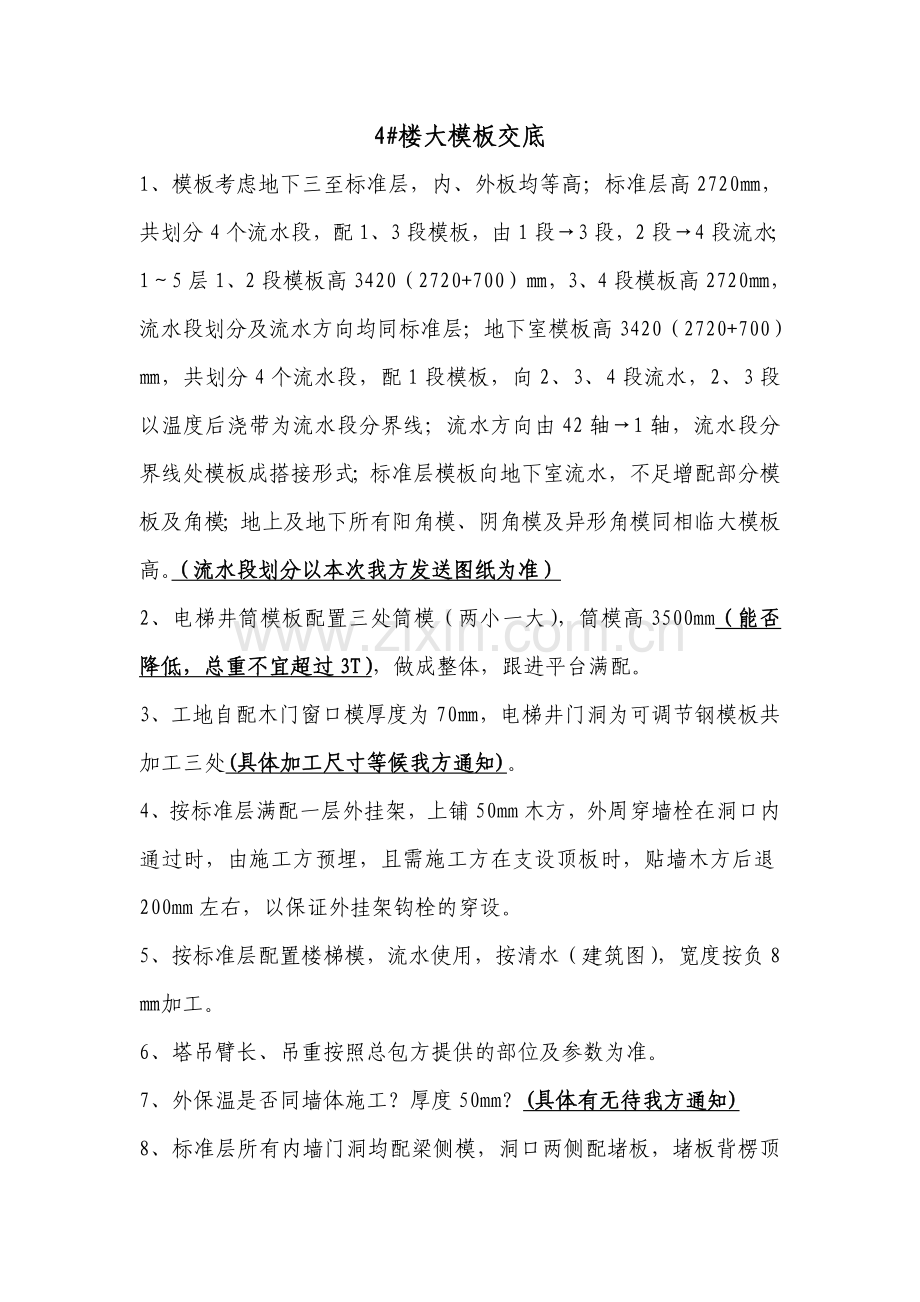

4#楼大模板交底
1、模板考虑地下三至标准层，内、外板均等高；标准层高2720㎜，共划分4个流水段，配1、3段模板，由1段→3段，2段→4段流水；1～5层1、2段模板高3420（2720+700）㎜，3、4段模板高2720㎜，流水段划分及流水方向均同标准层；地下室模板高3420（2720+700）㎜，共划分4个流水段，配1段模板，向2、3、4段流水，2、3段以温度后浇带为流水段分界线；流水方向由42轴→1轴，流水段分界线处模板成搭接形式；标准层模板向地下室流水，不足增配部分模板及角模；地上及地下所有阳角模、阴角模及异形角模同相临大模板高。（流水段划分以本次我方发送图纸为准）
2、电梯井筒模板配置三处筒模（两小一大），筒模高3500mm（能否降低，总重不宜超过3T），做成整体，跟进平台满配。
3、工地自配木门窗口模厚度为70㎜，电梯井门洞为可调节钢模板共加工三处(具体加工尺寸等候我方通知)。
4、按标准层满配一层外挂架，上铺50mm木方，外周穿墙栓在洞口内通过时，由施工方预埋，且需施工方在支设顶板时，贴墙木方后退200mm左右，以保证外挂架钩栓的穿设。
5、按标准层配置楼梯模，流水使用，按清水（建筑图），宽度按负8㎜加工。
6、塔吊臂长、吊重按照总包方提供的部位及参数为准。
7、外保温是否同墙体施工？厚度50mm？(具体有无待我方通知)
8、标准层所有内墙门洞均配梁侧模，洞口两侧配堵板，堵板背楞顶留距梁底70㎜，堵板板面到梁底(具体加工高度需我方确认)；梁侧模按标准层流水使用，不设对拉栓孔，由工地自行现场加固。（具体做法详见附图1）
9、厨卫间等局部降板处由工地自行垫平，配板不考虑。
10、外墙挑檐、飘窗等与顶板不在同一标高的结构均做二次浇筑，配板不考虑。
11、非标层模板配置不考虑梁的影响，梁筋均后绑。
12、地下顶板标高不一致处配板不考虑，由工地自行处理。
13、洞口尺寸及位置均以建筑图中所示为准。
14、沉降缝施工方案：
ⅰ、标准层：沉降缝净空100mm，2段22轴上墙体先施工，沉降缝模板最下排卧背楞焊螺母，3段21轴上墙体后施工，单面支模，配加长穿墙栓。
ⅱ、首层至五层2段22轴上墙体先施工，沉降缝模板最下排卧背楞焊螺母，3段21轴上墙体后施工，单面支模，穿墙孔位置由施工方预埋。
ⅲ、地下室两侧墙同时支模，配加长穿墙栓。
15、坡道处模板除坡道内两侧墙体需插坡道板筋采用木模板外，其余均采用大钢模板。坡道大钢模板配置考虑每层两次流水，由4#坡道流向3#坡道。
16、地下BE轴上柱与4#楼主楼地下F轴上墙体有50mm间距，BE轴上柱（包括钢筋）由施工方后做，不影响4#楼F轴墙体施工。
17、地下二层墙体尺寸及定位均同地下三层。
附图1

3#楼大模板交底
1、模板考虑地下三至标准层，内、外板均等高；标准层高2720㎜，共划分4个流水段，配1、3段模板，由1段→3段，2段→4段流水；1～5层1、2段模板高3420（2720+700）㎜，3、4段模板高2720㎜，流水段划分及流水方向均同标准层；地下室模板高3420（2720+700）㎜，共划分4个流水段，配1段模板，向2、3、4段流水，2、3段以温度后浇带为流水段分界线；流水方向由42轴→1轴，流水段分界线处模板成搭接形式；标准层模板向地下室流水，不足增配部分模板及角模；地上及地下所有阳角模、阴角模及异形角模同相临大模板高。（流水段划分以本次我方发送图纸为准）
2、电梯井筒模板配置三处筒模（两小一大），筒模高3500mm（能否降低，总重不宜超过3T），做成整体，跟进平台满配。
3、工地自配木门窗口模厚度为70㎜，电梯井门洞为可调节钢模板共加工三处(具体加工尺寸等候我方通知)。
4、按标准层满配一层外挂架，上铺50mm木方，外周穿墙栓在洞口内通过时，由施工方预埋，且需施工方在支设顶板时，贴墙木方后退200mm左右，以保证外挂架钩栓的穿设。
5、按标准层配置楼梯模，流水使用，按清水（建筑图），宽度按负8㎜加工。
6、塔吊臂长、吊重按照总包方提供的部位及参数为准。
7、外保温是否同墙体施工？厚度50mm？(具体有无待我方通知)
8、标准层所有内墙门洞均配梁侧模，洞口两侧配堵板，堵板背楞顶留距梁底70㎜，堵板板面到梁底(具体加工高度需我方确认)；梁侧模按标准层流水使用，不设对拉栓孔，由工地自行现场加固。（具体做法详见附图1）
9、厨卫间等局部降板处由工地自行垫平，配板不考虑。
10、外墙挑檐、飘窗等与顶板不在同一标高的结构均做二次浇筑，配板不考虑。
11、非标层模板配置不考虑梁的影响，梁筋均后绑。
12、地下顶板标高不一致处配板不考虑，由工地自行处理。
13、洞口尺寸及位置均以建筑图中所示为准。
14、沉降缝施工方案：
ⅰ、标准层：沉降缝净空100mm，2段22轴上墙体先施工，沉降缝模板最下排卧背楞焊螺母，3段21轴上墙体后施工，单面支模，配加长穿墙栓。
ⅱ、首层至五层2段22轴上墙体先施工，沉降缝模板最下排卧背楞焊螺母，3段21轴上墙体后施工，单面支模，穿墙孔位置由施工方预埋。
ⅲ、地下室两侧墙同时支模，配加长穿墙栓。
15、坡道处模板除坡道内两侧墙体需插坡道板筋采用木模板外，其余均采用大钢模板。坡道大钢模板配置考虑每层两次流水，由4#坡道流向3#坡道。
17、1轴以外墙体及墙筋由施工方后做，模板正常配置。
18、首、二、三层A轴下方墙体外侧的柱子后做，钢筋后绑，模板配置不考虑柱子的影响。
19、首层门厅、雨蓬等处模板配置不考虑其影响。

5#楼大模板交底
1、模板考虑地下三至标准层，内、外板均等高；标准层高2720㎜，共划分4个流水段，配1、3段模板，由1段→3段，2段→4段流水；1～5层1、2段模板高3420（2720+700）㎜，3、4段模板高2720㎜，流水段划分及流水方向均同标准层；地下室模板高3420（2720+700）㎜，共划分4个流水段，配1段模板，向2、3、4段流水，2、3段以温度后浇带为流水段分界线；流水方向由42轴→1轴，流水段分界线处模板成搭接形式；标准层模板向地下室流水，不足增配部分模板及角模；地上及地下所有阳角模、阴角模及异形角模同相临大模板高。（流水段划分以本次我方发送图纸为准）
1、模板按标准层配置，内、外板等高均为2720㎜，共划分4个流水段，配2个流水段，由1段→3段，2段→4段，小流水，流水方向由41轴→1轴，流水段分界线处模板成搭接形式。（流水段划分以本次我方发送图纸为准）
2、标准层模板向地下一、二层流水使用，模板、角模不接高，地下二层共划分2个流水段，配1个流水段，由1段→2段，不通用处增配部分模板、角模（尽量使用3#、4#楼标准层模板、角模），流水方向由41轴→1轴，流水段分界线处模板成搭接形式。地下一层划分4个流水段，配2个流水段，由1段→3段，2段→4段，小流水，流水方向由41轴→1轴。（流水段划分以本次我方发送图纸为准）
3、所有电梯井筒均配散板，跟进平台满配。
4、工地自配木门窗口模厚度为70㎜，电梯井门洞为可调节钢模板共加工三处(具体加工尺寸等候我方通知)。
5、按标准层满配一层外挂架，上铺50mm木方，外周穿墙栓在洞口内通过时，由施工方预埋，且需施工方在支设顶板时，贴墙木方后退200mm左右，以保证外挂架钩栓的穿设。
6、按标准层配置楼梯模，流水使用，按清水（建筑图），宽度按负8㎜加工。
7、塔吊臂长、吊重按照总包方提供的部位及参数为准。
8、外保温是否同墙体施工？厚度50mm？(具体有无待我方通知)
9、标准层所有内墙门洞均配梁侧模，洞口两侧配堵板，堵板背楞顶留距梁底70㎜，堵板板面到梁底(具体加工高度需我方确认)；梁侧模按标准层流水使用，不设对拉栓孔，由工地自行现场加固。（具体做法详见附图1）
10、厨卫间等局部降板处由工地自行垫平，配板不考虑。
11、外墙挑檐、飘窗等与顶板不在同一标高的结构均做二次浇筑，配板不考虑。
12、非标层模板配置不考虑梁的影响，梁筋均后绑。
13、地下顶板标高不一致处配板不考虑，由工地自行处理。
14、洞口尺寸及位置均以建筑图中所示为准。
15、地下二层中1至10轴交A轴下侧5200㎜处墙体模板仅配置距轴线1800㎜处。
16、模板配置地下一层1轴墙体时不考虑自行车坡道的影响。（自行车坡道位置5-建01与结2不符）
17、地下一、二层外墙周圈及地下二层人防墙使用止水穿墙栓，但地下二层人防墙具体位置图纸没有标明，请施工方明确告之。(具体加工位置需我方确认)

2#车库大模板交底
1、模板考虑地下一至三层车库，内外板等高，高3420（2720+700）mm，所有阳角模、阴角模及异形角模高度同相临大模板。
2、汽车坡道处模板除坡道内两侧墙体需插坡道板筋采用木模板外，其余均采用大钢模板。坡道大钢模板配置考虑每层两次流水，由4#坡道流向3#坡道。
3、外墙向外墙流水，内墙向内墙流水，流水段分界线见施工方提供图。
4、独立柱模板高3.88m，每段分两次流水完成，配置10根独立柱模板。

中铁建工集团北京有限公司
贾磊
2007-12-26
