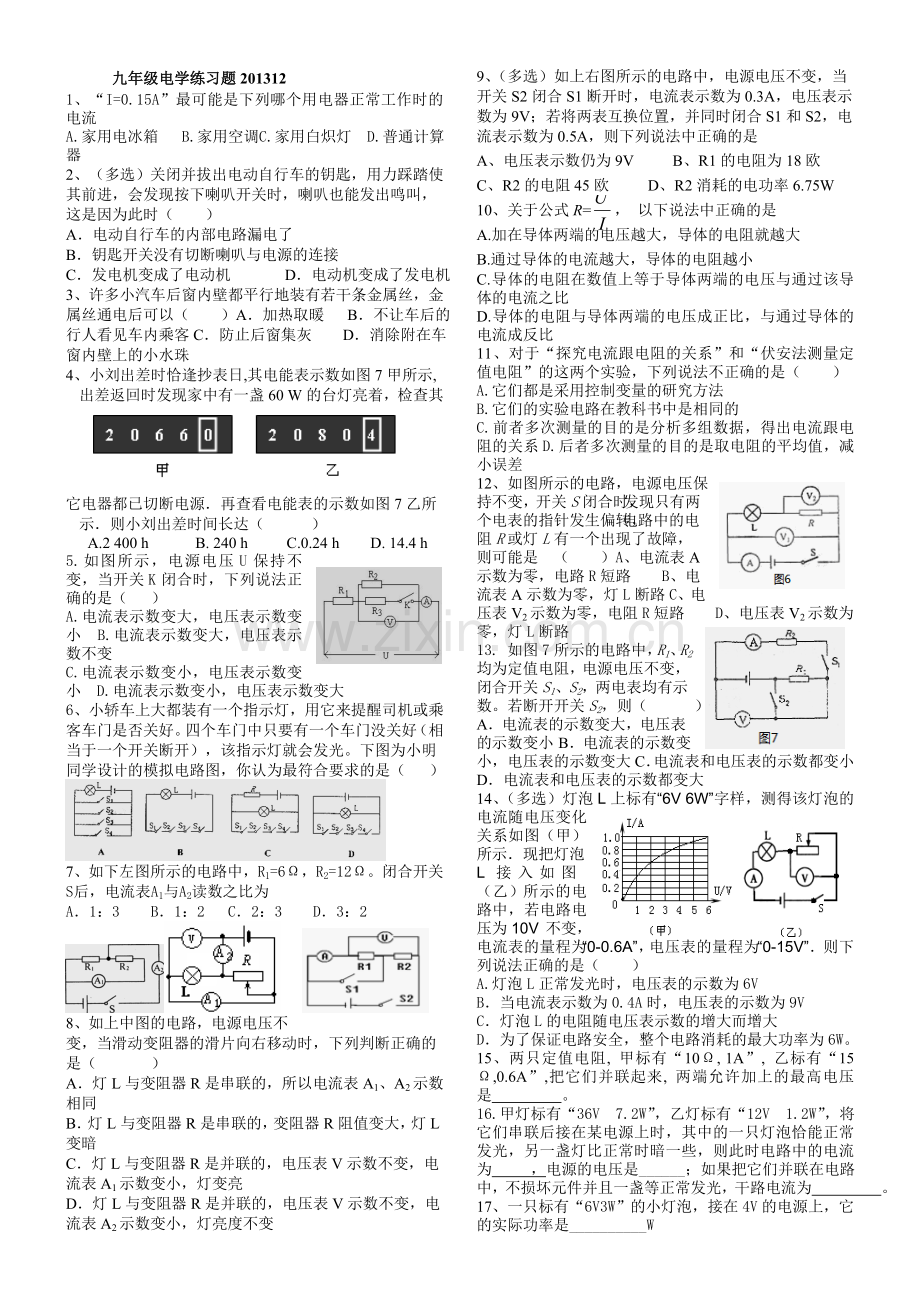

九年级电学练习题201401.doc

九年级电学练习题201312
1、“I=0.15A”最可能是下列哪个用电器正常工作时的电流
A.家用电冰箱 B.家用空调 C.家用白炽灯 D.普通计算器
2、（多选）关闭并拔出电动自行车的钥匙，用力踩踏使其前进，会发现按下喇叭开关时，喇叭也能发出鸣叫，这是因为此时（　　）
A．电动自行车的内部电路漏电了
B．钥匙开关没有切断喇叭与电源的连接
C．发电机变成了电动机 D．电动机变成了发电机
3、许多小汽车后窗内壁都平行地装有若干条金属丝，金属丝通电后可以（ ）A．加热取暖 B．不让车后的行人看见车内乘客C．防止后窗集灰 D．消除附在车窗内壁上的小水珠
4、小刘出差时恰逢抄表日,其电能表示数如图7甲所示,出差返回时发现家中有一盏60 W的台灯亮着，检查其

它电器都已切断电源．再查看电能表的示数如图7乙所示．则小刘出差时间长达（ ）
A.2 400 h B. 240 h C.0.24 h D. 14.4 h
5.如图所示，电源电压U保持不变，当开关K闭合时，下列说法正确的是（ ）
A.电流表示数变大，电压表示数变小 B.电流表示数变大，电压表示数不变
C.电流表示数变小，电压表示数变小 D.电流表示数变小，电压表示数变大
6、小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是（ ）

7、如下左图所示的电路中，R1=6Ω，R2=12Ω。闭合开关S后，电流表A1与A2读数之比为
A．1：3 B．1：2 C．2：3 D．3：2

8、如上中图的电路，电源电压不变，当滑动变阻器的滑片向右移动时，下列判断正确的是（ ）
A．灯L与变阻器R是串联的，所以电流表A1、A2示数相同
B．灯L与变阻器R是串联的，变阻器R阻值变大，灯L变暗
C．灯L与变阻器R是并联的，电压表V示数不变，电流表A1示数变小，灯变亮
D．灯L与变阻器R是并联的，电压表V示数不变，电流表A2示数变小，灯亮度不变
9、（多选）如上右图所示的电路中，电源电压不变，当开关S2闭合S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中正确的是
A、电压表示数仍为9V B、R1的电阻为18欧
C、R2的电阻45欧 D、R2消耗的电功率6.75W
10、关于公式R=， 以下说法中正确的是
A.加在导体两端的电压越大，导体的电阻就越大
B.通过导体的电流越大，导体的电阻越小
C.导体的电阻在数值上等于导体两端的电压与通过该导体的电流之比
D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
11、对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是（ ）
A.它们都是采用控制变量的研究方法
B.它们的实验电路在教科书中是相同的
C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差
12、如图所示的电路，电源电压保持不变，开关S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是 （ ）A、电流表A示数为零，电路R短路 B、电流表A示数为零，灯L断路C、电压表V2示数为零，电阻R短路 D、电压表V2示数为零，灯L断路
13. 如图7所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则（ ）
A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小D．电流表和电压表的示数都变大
14、（多选）灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图 （乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0-0.6A”，电压表的量程为“0-15V”．则下列说法正确的是（　　）
A.灯泡L正常发光时，电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为9V
C．灯泡L的电阻随电压表示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W。
15、两只定值电阻, 甲标有“10Ω, 1A”, 乙标有“15Ω,0.6A”,把它们并联起来, 两端允许加上的最高电压是 。
16.甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”，将它们串联后接在某电源上时，其中的一只灯泡恰能正常发光，另一盏灯比正常时暗一些，则此时电路中的电流为 ，电源的电压是______；如果把它们并联在电路中，不损坏元件并且一盏等正常发光，干路电流为 。
17、一只标有“6V 3W”的小灯泡，接在4V的电源上，它的实际功率是__________W
18、某同学在做“用电流表测量电流”的实验中所用的电路如图2甲所示，他按电路图正确连接电路并接通开关S后，电流表A1、A2的指针位置如图乙所示，则通过灯L1电流是 A，通过灯L2电流是 A

19、在甲、乙两地之间架设有两根输电践。在一次狂风暴雨之后，这两根输电线在某处发生了短路，为了确定短路的具体位置，电力工人这样操作：他在甲地把这两根输电线的线头分别接到电压为3伏的电池正、负极上，并且测出了这时输电线中的电流为30毫安。已知输电线每米长的电阻是0.01欧，那么发生短路处离甲地 米。

20、计算机鼠标内装有起自动控制作用的传感器，上右图是它的工作原理示意图。物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离。当物体M向右移动时，电流表示数将______电压表示数将___________。（选填“变大”、“不变”或“变小”）
21、如图5所示，A和B分别是两个阻值不同的电阻R1和R2的电流和电压关系图，请判断两个电阻的大小关系为R1______R2：（选填“大于”“小于”或“等于”）。若两个电阻串联，串联总电阻的图像在区域________。（选填“Ⅰ”“Ⅱ”“Ⅲ”）
22．如图6所示，电源电压恒定．小灯泡L标有 “3V  0.6W”字样，R为定值电阻。闭合S，断开Sl，小灯泡正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为_____此时灯泡L和电阻R消耗的功率之比是______。
23、灯泡L1和L2分别标有“220V 40W”和“220V 60W”的字样，它们中 的电阻大些，若灯丝的长度相同，________灯丝粗些。若将两灯并联起来，接在某一电源上，则两灯的电压之比是________，电流之比是________，实际消耗的功率之比是________。若将两灯串联起来接在某一电源上，实际功率之比是________，此时较亮的灯是________。
24、如图2所示，电源电压为6V且保持不变，电阻R的阻值为30Ω，滑动变阻器R／的阻值变化范围为0～24Ω，电流表的量程为0．6A．当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为
　　　Ω，滑动变阻器消耗的最小功率为
　　　　W。
25、如图16所示电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝ 。
26、如图所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的实验电路，所用小灯泡标有“2.5V”字样

（1）请指出电路连接中的两个不当之处：
①　　　　　　　　　　　　　　　；②　　　　　　　　　　　　　　 。
（2）改正电路连接中的不当之处后，小明闭合开关后发现灯不亮，电流表有示数，电压表无示数，故障原因可能是_____________________。
（3）一切错误改正后，小明闭合开关，移动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱。出现这种现象的原因是：　　 　　　　　　　　　
(4)电路正常后，小明进行了实验，记录的数据如下表所示。请仔细分析分析实验数据，回答以下问题：
①表中有一个明显的错误数据，请指出错误数据并分析产生的原因。
②小灯泡正常发光时的电阻为 Ω。
(5)小明处理完数据后发现，四次测得的灯丝电阻相差较大，与其他同学交流也是同样的情况，你认为出现这种结果的原因是

27、小明看到他家5月份的电费缴费通知单，这个月的用电量是116kW·h，过去他家每个月的用电量在90kW·h~100kW·h之间，家里没有增添新的电器且用电器工作的时间与过去基本相同，5月份为什么会用这么多电呢？于是，小明将一个标准的灯泡（220V 100W）单独连入了家庭电路中，用调节好的电压表测出了其两端电压为198V，观察到电能表（3000转/千瓦时）的铝盘在10min 内转过了50转。（灯丝电阻不变）求：（1）灯泡的灯丝电阻多大？（2）灯泡消耗的实际功率多大？（3）10min灯泡消耗多少电能？（4）请通过计算分析小明家的电能表是否存在问题。
