第3讲船体结构节点图.ppt

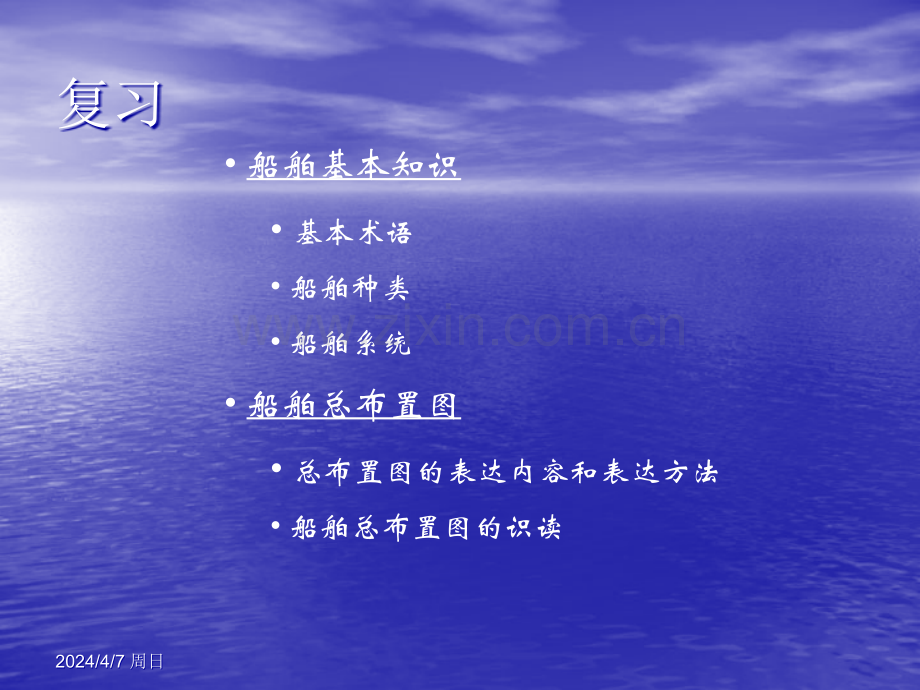

2024/4/7 2024/4/7 周日周日2024/4/7 2024/4/7 周日周日复习 船舶基本知识 基本术语 船舶种类 船舶系统 船舶总布置图 总布置图的表达内容和表达方法 船舶总布置图的识读2024/4/7 2024/4/7 周日周日 图24船中，一船员现位于机舱主机旁，船长有急事让该船员赶快到船长室，请找出该船员的行走路线；船长要求该船员到首楼甲板操纵起锚机，他将如何行走？2024/4/7 2024/4/7 周日周日本讲内容 船体结构节点绘制与识读 板材与常用型材的表达方法 板、型材连接的画法 船体结构图样的表达方法 绘制和识读节点视图2024/4/7 2024/4/7 周日周日 看下面的图片，想一想船体结构是由哪些基本元素构成?0.组成元素2024/4/7 2024/4/7 周日周日船底板内底板底边舱顶边舱肋骨船底纵骨内底纵骨肋板中桁材旁桁材槽形舱壁舷侧外板舷侧纵骨甲板甲板纵骨舱口围板2024/4/7 2024/4/7 周日周日箱形中桁材内底板舭肘板舱内肋骨甲板间肋骨槽形舱壁船底纵骨内底纵骨上甲板舱口围板下甲板舱口围板甲板强横梁箱形舱口纵桁旁桁材实肋板上甲板2024/4/7 2024/4/7 周日周日2024/4/7 2024/4/7 周日周日 船体结构是由船体板、各种型材组成的板架集合。n板材u平直板材、曲形板材、折边板和肘板n型材u角钢、球扁钢、T形材、扁钢、圆钢等2024/4/7 2024/4/7 周日周日船体结构节点图节点图表示节点处结构详情（构件尺寸以及构件之间的连接关系）结构节点是指船体纵向构件和横向构件相交之处。2024/4/7 2024/4/7 周日周日船体结构节点图l结构节点图是其它全船性结构图样信息的基础和补充。l结构节点图是描述船体中结构节点处的板材、型材的形状、大小及其连接方式的，因此了解板材、型材及其连接方法的表达是学好结构节点图的关键。船体结构图样的表达方法 板材与常用型材的表达方法 板、型材连接的画法 绘制和识读节点视图2024/4/7 2024/4/7 周日周日1.船体结构图样的表达方法l 视图l 基本视图l 向视图l 展开视图l 剖面图l 重叠画法l 简化画法究竟采用何种表达方法以准确、方便、完整的表达构件的形状及相互之间的连接方式为准则。2024/4/7 2024/4/7 周日周日构件投影简化画法规定l 可见的主要构件的投影用粗点划线l 可见普通构件的投影用细点划线l 不可见的主要构件的投影用粗双点划线l 不可见的普通构件的投影用细虚线l 不可见的水密板材的投影用轨道线l 不可见的非水密板材的投影用粗虚线2024/4/7 2024/4/7 周日周日2.板材与常用型材的表达方法板材的画法及尺寸标注2024/4/7 2024/4/7 周日周日板材的画法及尺寸标注2024/4/7 2024/4/7 周日周日无折边肘板折边肘板折边肘板T型肘板2024/4/7 2024/4/7 周日周日8300300肘板的画法及尺寸标注2024/4/7 2024/4/7 周日周日不等边角钢球扁钢T型材T型材2024/4/7 2024/4/7 周日周日常用型材的画法及尺寸标注特别注意角钢和T型钢的标注2024/4/7 2024/4/7 周日周日型材端部形式肘板连接2024/4/7 2024/4/7 周日周日3.板、型材连接的画法板与板的连接2024/4/7 2024/4/7 周日周日型材与型材的连接有点错！2024/4/7 2024/4/7 周日周日板与型材的连接2024/4/7 2024/4/7 周日周日型材贯穿2024/4/7 2024/4/7 周日周日型材贯穿2024/4/7 2024/4/7 周日周日25025075板厚10考一考1.请画出 的截面正视图及侧视图。10300121502.画出下图肘板的俯视图并标注。2024/4/7 2024/4/7 周日周日4.绘制和识读节点视图绘制节点图的一般步骤：l 构件分析l 选择主视图的视向，确定主视图l 选择其它视图的视向l 作图提示：主视图要求明显反映出节点主要结构的特征，如构件的形状、构件间的相对位置和连接方式。2024/4/7 2024/4/7 周日周日节点图绘制实例10150200C向A向B向10830012150140910150300L10063102024/4/7 2024/4/7 周日周日节点图绘制实例1324652024/4/7 2024/4/7 周日周日节点图绘制实例2024/4/7 2024/4/7 周日周日节点图识读实例2024/4/7 2024/4/7 周日周日5.节点图绘制练习10350812082002002024/4/7 2024/4/7 周日周日习题习题序号习题序号学号末位数字学号末位数字1 11 12 22 23 33 3，7 74 44 4，8 85 55 5，9 96 66 6，0 0
