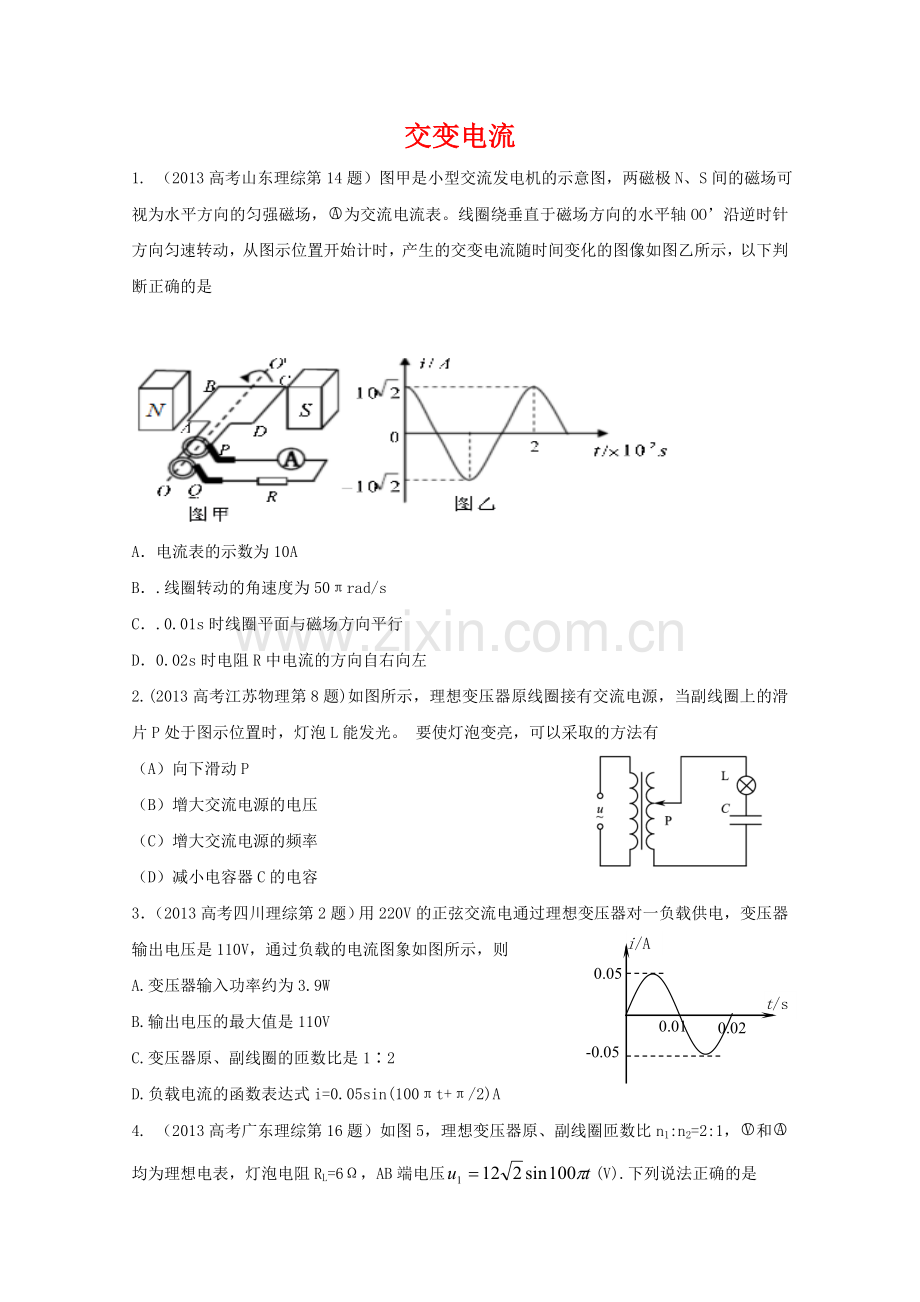

交变电流
1. （2013高考山东理综第14题）图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，为交流电流表。线圈绕垂直于磁场方向的水平轴OO’沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示，以下判断正确的是

A．电流表的示数为10A
B．.线圈转动的角速度为50πrad/s
C．.0.01s时线圈平面与磁场方向平行
D．0.02s时电阻R中电流的方向自右向左
2.(2013高考江苏物理第8题)如图所示，理想变压器原线圈接有交流电源，当副线圈上的滑片P处于图示位置时，灯泡L能发光。 要使灯泡变亮，可以采取的方法有
（A）向下滑动P
（B）增大交流电源的电压
（C）增大交流电源的频率
（D）减小电容器C的电容
i/A
t/s
0.01
0.05
-0.05
0.02
3．（2013高考四川理综第2题）用220V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110V，通过负载的电流图象如图所示，则
A.变压器输入功率约为3.9W
B.输出电压的最大值是110V
C.变压器原、副线圈的匝数比是1∶2
D.负载电流的函数表达式i=0.05sin(100πt+π/2)A

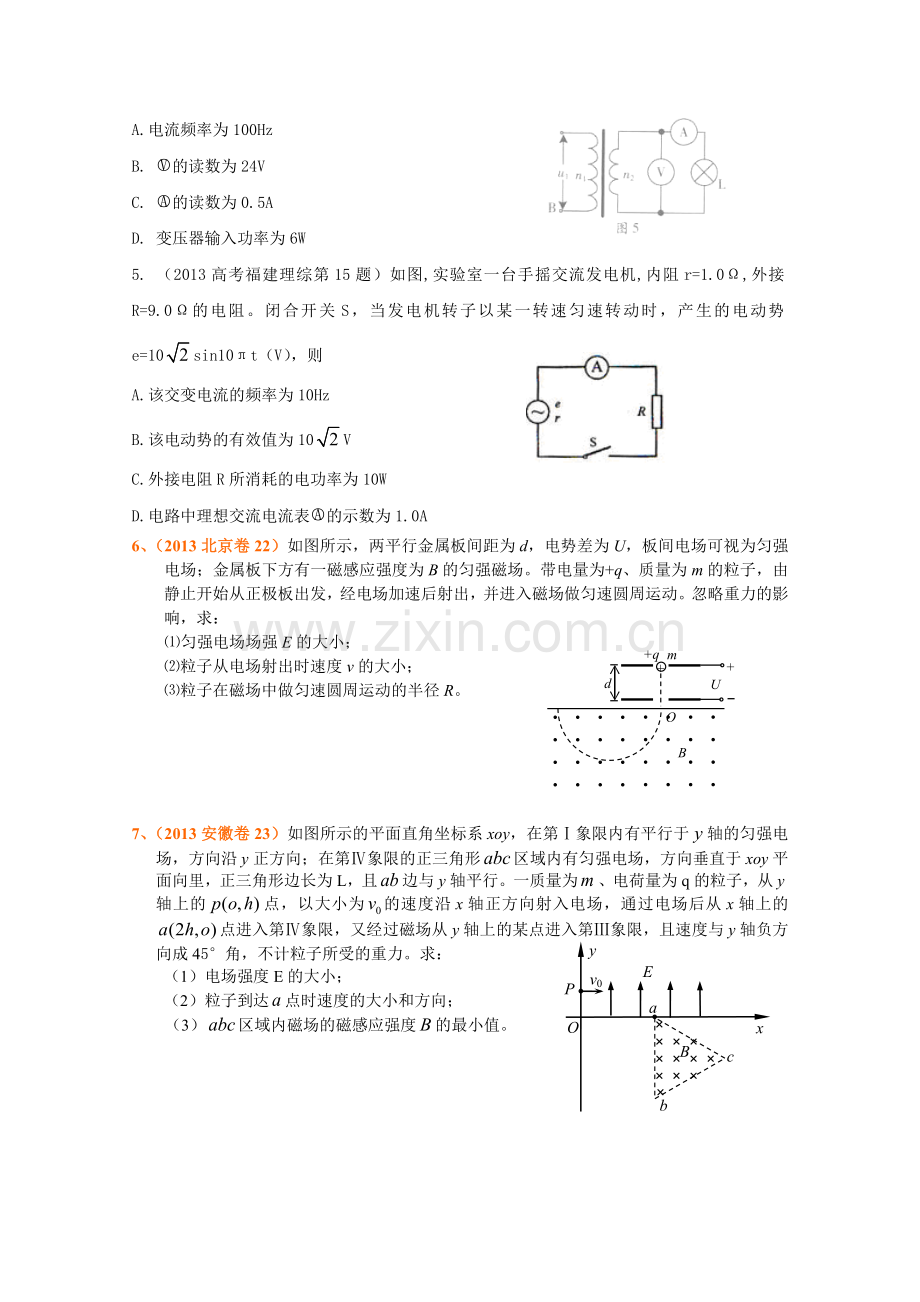

4. （2013高考广东理综第16题）如图5，理想变压器原、副线圈匝数比n1:n2=2:1，和均为理想电表，灯泡电阻RL=6Ω，AB端电压(V).下列说法正确的是
A.电流频率为100Hz
B. 的读数为24V
C. 的读数为0.5A
D. 变压器输入功率为6W
5. （2013高考福建理综第15题）如图,实验室一台手摇交流发电机,内阻r=1.0Ω,外接R=9.0Ω的电阻。闭合开关S，当发电机转子以某一转速匀速转动时，产生的电动势e=10sin10πt（V），则
A.该交变电流的频率为10Hz
B.该电动势的有效值为10V
C.外接电阻R所消耗的电功率为10W
D.电路中理想交流电流表的示数为1.0A
6、（2013北京卷22）如图所示，两平行金属板间距为d，电势差为U，板间电场可视为匀强电场；金属板下方有一磁感应强度为B的匀强磁场。带电量为+q、质量为m的粒子，由静止开始从正极板出发，经电场加速后射出，并进入磁场做匀速圆周运动。忽略重力的影响，求：
+
+q
m
d
O
B
+
U
⑴匀强电场场强E的大小；
⑵粒子从电场射出时速度ν的大小；
⑶粒子在磁场中做匀速圆周运动的半径R。

x
a
b
c
B
y
O
P
E
v0
7、（2013安徽卷23）如图所示的平面直角坐标系xoy，在第Ⅰ象限内有平行于轴的匀强电场，方向沿y正方向；在第Ⅳ象限的正三角形区域内有匀强电场，方向垂直于xoy平面向里，正三角形边长为L，且边与y轴平行。一质量为、电荷量为q的粒子，从y轴上的点，以大小为的速度沿x轴正方向射入电场，通过电场后从x轴上的点进入第Ⅳ象限，又经过磁场从y轴上的某点进入第Ⅲ象限，且速度与y轴负方向成45°角，不计粒子所受的重力。求：
（1）电场强度E的大小；
（2）粒子到达点时速度的大小和方向；
（3）区域内磁场的磁感应强度的最小值。
