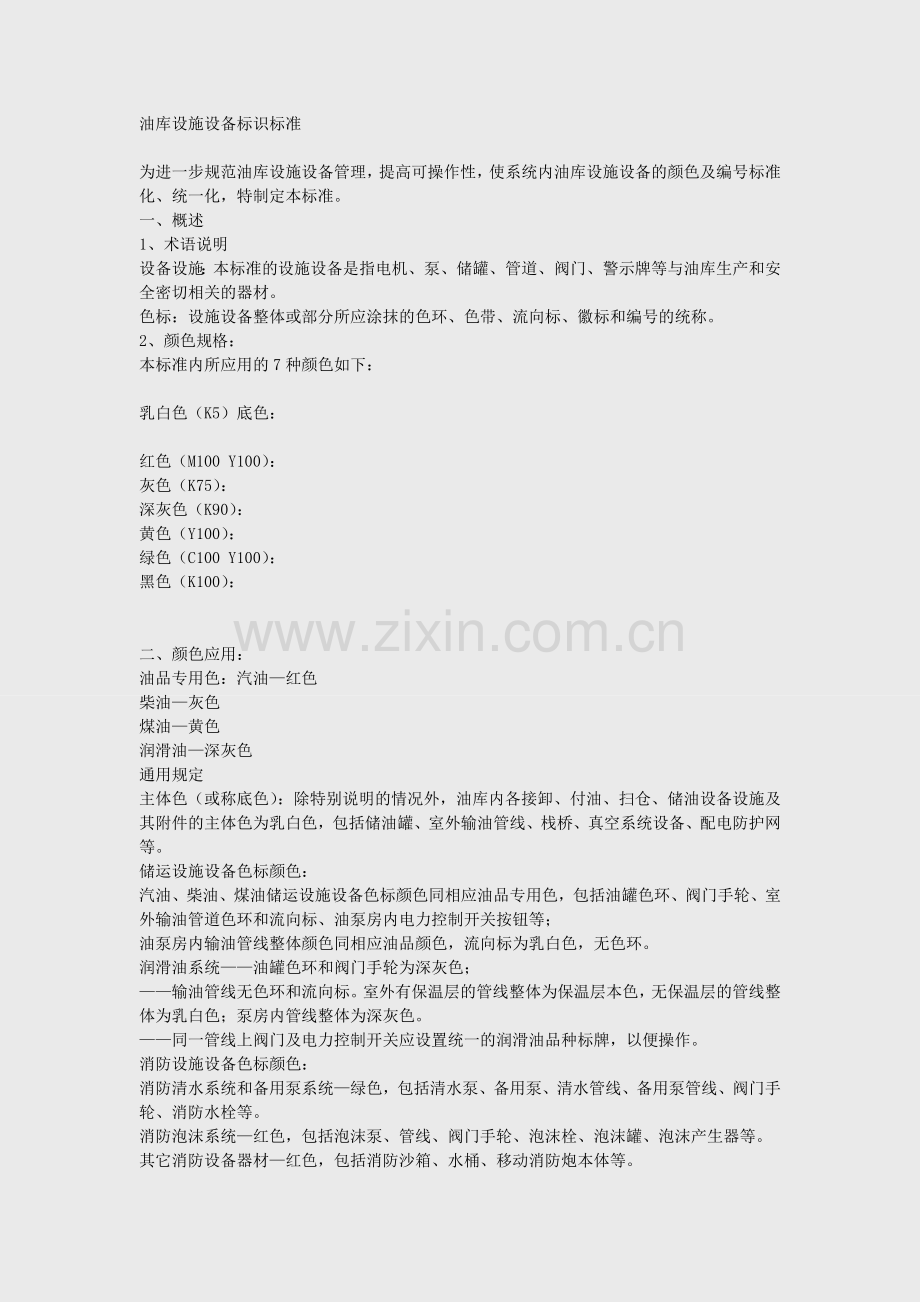

油库设施设备标识标准

为进一步规范油库设施设备管理，提高可操作性，使系统内油库设施设备的颜色及编号标准化、统一化，特制定本标准。
一、概述
1、术语说明
设备设施：本标准的设施设备是指电机、泵、储罐、管道、阀门、警示牌等与油库生产和安全密切相关的器材。
色标：设施设备整体或部分所应涂抹的色环、色带、流向标、徽标和编号的统称。
2、颜色规格：
本标准内所应用的7种颜色如下：

乳白色（K5）底色：

红色（M100 Y100）：
灰色（K75）：
深灰色（K90）：
黄色（Y100）：
绿色（C100 Y100）：
黑色（K100）：

二、颜色应用：
油品专用色：汽油—红色
柴油—灰色
煤油—黄色
润滑油—深灰色
通用规定
主体色（或称底色）：除特别说明的情况外，油库内各接卸、付油、扫仓、储油设备设施及其附件的主体色为乳白色，包括储油罐、室外输油管线、栈桥、真空系统设备、配电防护网等。
储运设施设备色标颜色：
汽油、柴油、煤油储运设施设备色标颜色同相应油品专用色，包括油罐色环、阀门手轮、室外输油管道色环和流向标、油泵房内电力控制开关按钮等；
油泵房内输油管线整体颜色同相应油品颜色，流向标为乳白色，无色环。
润滑油系统——油罐色环和阀门手轮为深灰色；
——输油管线无色环和流向标。室外有保温层的管线整体为保温层本色，无保温层的管线整体为乳白色；泵房内管线整体为深灰色。
——同一管线上阀门及电力控制开关应设置统一的润滑油品种标牌，以便操作。
消防设施设备色标颜色：
消防清水系统和备用泵系统—绿色，包括清水泵、备用泵、清水管线、备用泵管线、阀门手轮、消防水栓等。
消防泡沫系统—红色，包括泡沫泵、管线、阀门手轮、泡沫栓、泡沫罐、泡沫产生器等。
其它消防设备器材—红色，包括消防沙箱、水桶、移动消防炮本体等。
特别说明：
保留本色的设备包括输油泵、电机、鹤管、埋地电缆的地上部分、消防座机、配电柜。
阀门—油库内应用的所有阀门本体（或称阀体）均应采用黑色；规格、公称压力的凸出标志采用红色；手轮开关方向箭头采用乳白色。
室内采暖管线—室内暖气管道、暖气片采用银灰色（银粉）。
警示标识—配电系统及设备附近的防触电标识、“禁止合闸”操作牌均应为白底红字。
三、色标规格说明：
储油罐
立式油罐
色环：喷涂位置—在油罐壁总高的2/3处确定色标环的中心线，上下各延伸色标环宽度的一半确定其外边框喷漆，沿油罐一周；
宽度—油罐壁总高度的6%。
徽标：尺寸比例—徽标宽度与高度的比例为105：110，徽标宽度为油罐壁总高度的18%，再根据其尺寸比例确定其高度；
喷涂位置—在色标环上方喷涂，其底边与色标环顶边距离为油罐壁总高度的2%。
朝向—主干道方向。
油罐编号：①格式为公司名称，空一格，油品—油罐序号—油罐容量。
②公司名称采用“河北石油”汉语拼音第一个字母的大写字符“HBSY”；
③油品采用油罐储存介质的汉语拼音第一个字母的大写字符，如汽油-Q，柴油-C；
④油罐序号：从01至99（为本油库的油罐序号）；
⑤油罐容量单位采用m3；
⑥字母间连接的“横线”规定为一格距离；
⑦以上字体采用黑体、阿拉伯数字，按单字的规格尺寸喷在色标环下方规定尺寸处。单字尺寸根据油罐高确定（见表一）。例：HBSY Q—01—1000，表示河北石油，汽油，01号罐，容量1000 m3。

表一  罐高基准参数表                 单位：mm
参数        色环宽        徽标        油罐编号        离标距离
                比例(宽：高)        宽度        单字比例(宽：高)        字符宽        字符间距        空格宽        横线比例(宽：高)        横线宽度
数值        6%A        105:110        15%A        9:10        3.6%A        6.5‰A        2%A        2:1        1.5%A        2%A

注：①上表数值是以油罐壁总高A为基准得出的；
②“离标距离”是指徽标或油罐编号的底边或顶边到色标环上、下边的距离
③当同一罐组中容量相同的油罐的高度差别在1米以内时，可将这些油罐的平均罐高作为总高A来确定其它参数；再以最接近平均罐高的油罐为基准，以其罐高的2/3作为这些油罐统一的色标环中心线位置。
卧式油罐
色环：位置—在油罐总高的1/2处确定色标环中心线，按规定宽度喷漆，沿油罐一周；
宽度—参照表一。
徽标：位置—在油罐封头一端的色环下方中央喷漆，
尺寸—参照表一；
方向：朝主干道方向
油罐编号：参照立式油罐；
位置—在油罐封头一端的色标环上方中央喷漆；
尺寸—参照表一；
方向—朝主干道方向
付油亭雨棚沿板标识
同最新下发的《中国石油化工股份有限公司加油站形象标识（雨棚）》。
输油管线
室外
着色：室外地上输油管线为乳白色；材料-工业漆，范围-管线整体；
色标：室外地上输油管线直线段每隔30米、每个拐弯处、每个穿墙处、每个分支处均刷6cm的色环以表示油品。
泵房内
着色：汽油（Q）-红色；柴油（C）-灰色；煤油（M）-黄色；润滑油（H）-绿色。
范围：管线整体。
流向标：
喷涂位置：室外地上输油管线—管线正上方，箭头尾部距离色环中心线6cm，颜色与同一管线上的色环颜色一致；
泵房内输油管线—管线正上方，颜色均为乳白色。
样式规格（以红色为例）：
单箭头指示方向：直线段—2cm×21cm；三角头—4cm×6cm
双箭头指示方向：直线段—2cm×15cm；三角头—4cm×6cm
单箭头转弯方向：折线段—2cm×7.5cm，2cm×9.5cm；三角头—4cm×6cm

3000m3汽油立式罐色标规格例图：（油罐高12米，直径18.8米）
油罐：着色—乳白色，材料—工业漆，范围—油罐整体。
色环：汽油—红色，色环宽720mm，自罐底至罐高的2/3处确定色环中心线，上下各延伸360mm确定其外边框喷漆。
徽标：位于色环上方240mm处，宽2160mm，高2262mm，朝主干道方向。
编号：位于徽标正下方，距色环底边240mm，具体规格根据表一得出，字体为黑体。
