派特PAD工具栏作用大全.doc

游标：

功能一 . 可选取部位。操作步骤如下：

1. 选中工具。

2. 按住鼠标左键拉框选取或直接点击（部位，线段，点）。

功能二。 移动样片的形状（部位），移动弧线（选中弧线的控制点移动，还

可以微调 。）

1. 选中要移动的部位。

2. 按住鼠标直接拖动。

功能三。 精确的移动部位：（放码后，用此工具可把所有码以一点对齐）。

1. 选中要移动的部位。

2. 同时按住CTRI+AIT点击游标。出现对话框，输入数值。

功能四。 游标的快捷键：随时按下CTRI键等于游标工具。

功能五。 同时按住CTRI+AIT在样片的线段上按住鼠标，可拖动样片。

放大镜：

CTRI+空格键等于放大镜

CTRI+AIT+空格键等于缩小。

尺子：用于测量两点之间的距离。

1. 点击第一个点。

2. 点击第二个点。出现对话框。

在放码总数不是零的情况下，可测量一条线段的所有码得长度，并有复制的功

能。

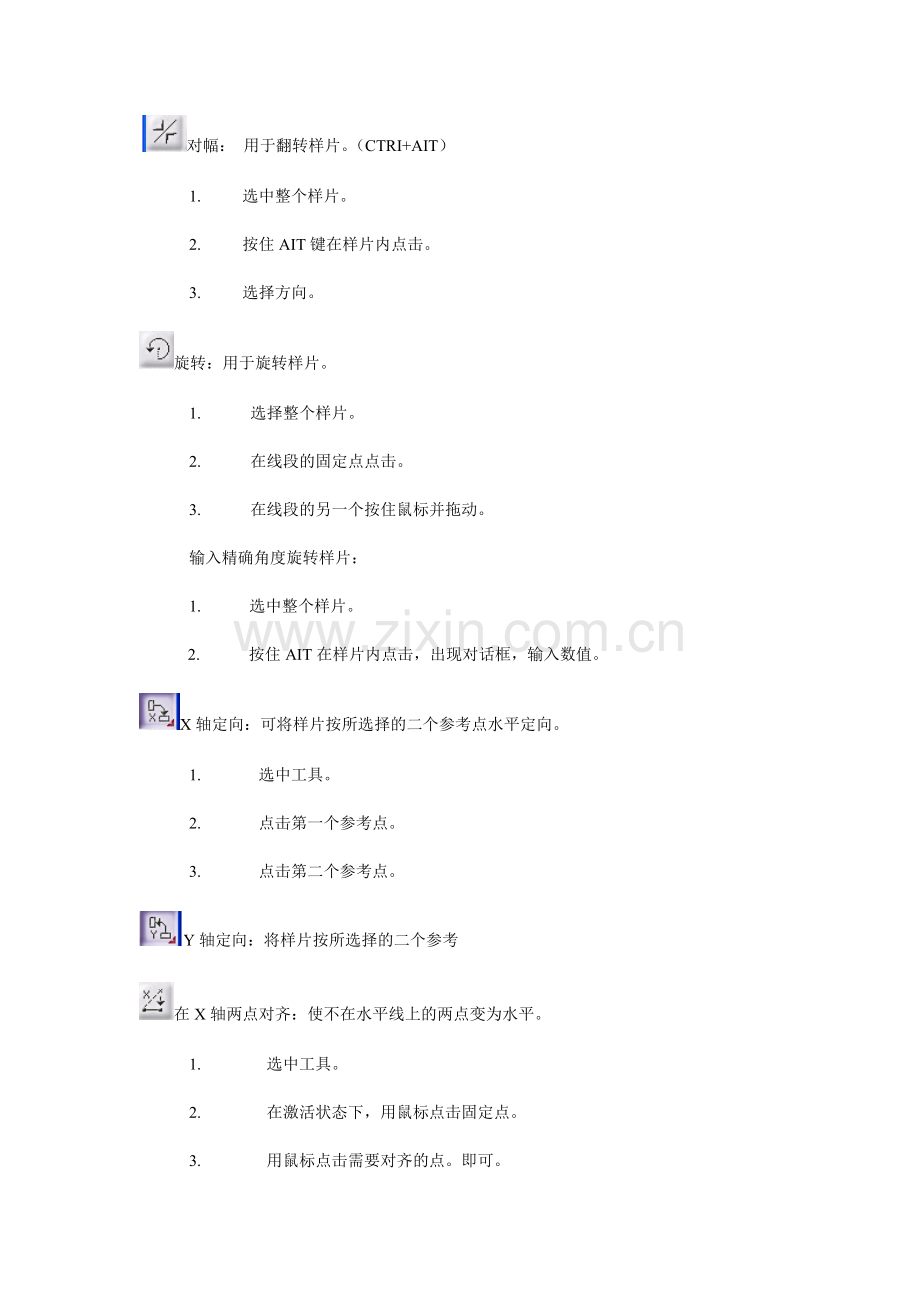

对幅： 用于翻转样片。（CTRI+AIT）

1. 选中整个样片。

2. 按住AIT键在样片内点击。

3. 选择方向。

旋转：用于旋转样片。

1. 选择整个样片。

2. 在线段的固定点点击。

3. 在线段的另一个按住鼠标并拖动。

输入精确角度旋转样片：

1. 选中整个样片。

2. 按住AIT在样片内点击，出现对话框，输入数值。

X轴定向：可将样片按所选择的二个参考点水平定向。

1. 选中工具。

2. 点击第一个参考点。

3. 点击第二个参考点。

Y轴定向：将样片按所选择的二个参考

在X轴两点对齐：使不在水平线上的两点变为水平。

1. 选中工具。

2. 在激活状态下，用鼠标点击固定点。

3. 用鼠标点击需要对齐的点。即可。
在Y轴两点对齐：使不垂直的两点变为垂直。操作方法同上。

多点对齐：用于使曲线变直线。

1. 选择曲线和工具。

2. 用鼠标点击曲线的第一个参考点。

3. 用鼠标点击曲线的末端点。即可。

花圆：按住AIT，点解界面，出现对话框，输入精确数值。也可以在界面任意的画圆。

画长方形和正方形：按住AIT，点击界面，出现对话框，输入精确数值，也可以在界

里任意画长.正方形。

绘画多边行：只用于任意绘画多线段式样。

数字化工具：用于把纸样和图画输入到电脑。

画线段：可任意绘画线段。

1. 选中工具。

2. 按住左键并拖动到所需的位置。

3. 加AIT 键可输入精确数值。

4. 按住SHIFT键，可画垂直线，水平线和45度直线。

弯曲线段：用于把直线拉成弧线。
1. 选中工具。

2. 选中线段。

3. 用鼠标按住线段并拖动。

交叉加点：用于在样片内的两条线段的交叉处加点。

加点后原来的两条线段变成四条线段。

在线段上加点：用于在线段上加入精确点，或在线段所有放码型号上加点。

1. 选中线段和工具。

2. 用鼠标点击线段的起始点。（按住AIT点击，可在线段所有放码型号上加

点。）

3. 出现对话框，输入数值。即可。

划分线段：用于等分线段。

1. 选择工具和线段。

2. 用鼠标点击线段，出现对话框。

3. 输入等分数量，确定。

平行加点：用于在两条平行线上同时加点。

1. 选中工具。

2. 选中样片上的两条平行线段。

3. 按住AIT，用鼠标点击线段的端点。出现对话框，输入数值。

线段长度：用于测量线段的长度，加AIT键可测量这条线段的所有码的长度。（用于

放码总数不是零的情况下）
1. 选择线段的工具。

2. 用鼠标点击线段的固定点。出现对话框。

3. 在“新长度“内输入所需数值。

4. 或在“增加值“内输入所需数值。

5. 选择合适的“选择“的选项：

a. 请勿移动末端点：在改变线段长度时，两个端点不动。

b. 仅在X轴向移动：沿着X轴改变线段的长度。

c. 仅在Y轴向移动：沿着Y轴改变线段的长度。确定。

线段角度：用于测量线段的角度并可修改角度。

1. 选择线段和工具。

2. 用鼠标点击线段的固定点。出现对话框。

复制/粘贴实样/尺寸：用于把已做好的样片的弧线复制到另一个没做好的样片。

1. 同时选择两条线段。

2. 在已做好的样片的端点点击。

3. 在要粘贴的线段相对应的点点击。出现对话框。

4. 选择式样和尺寸。确定。

不规则放缩：用于同时对这几个样片的几个部位一起修改。

1. 同时选中要修改的几个点。

2. 在起始点和终点各点击一下。出现对话框，输入数值。

连接式样：用于把两个样片连接成一个样片。

1. 把两个样片排放在一起，中间有间隔。

2. 用游标框中要连接的两条线段，依次点击两点。

3. 按住SHIFT键可保留连接线。

分开式样：用于分割样片。

1. 选中要分割的衣服部位。

2. 点击分割线即可。

镜射：用于使衣服对幅并保留原衣片。

1. 选中要对幅的图片的中间线。

2. 点击这条线中间线，即可。另外，按住AIT点击中间线，会出现对话框，

部分镜射里输入数值，选择所有尺寸同值表示镜射后的所有码一样大。不

选择表示镜射按比例。
