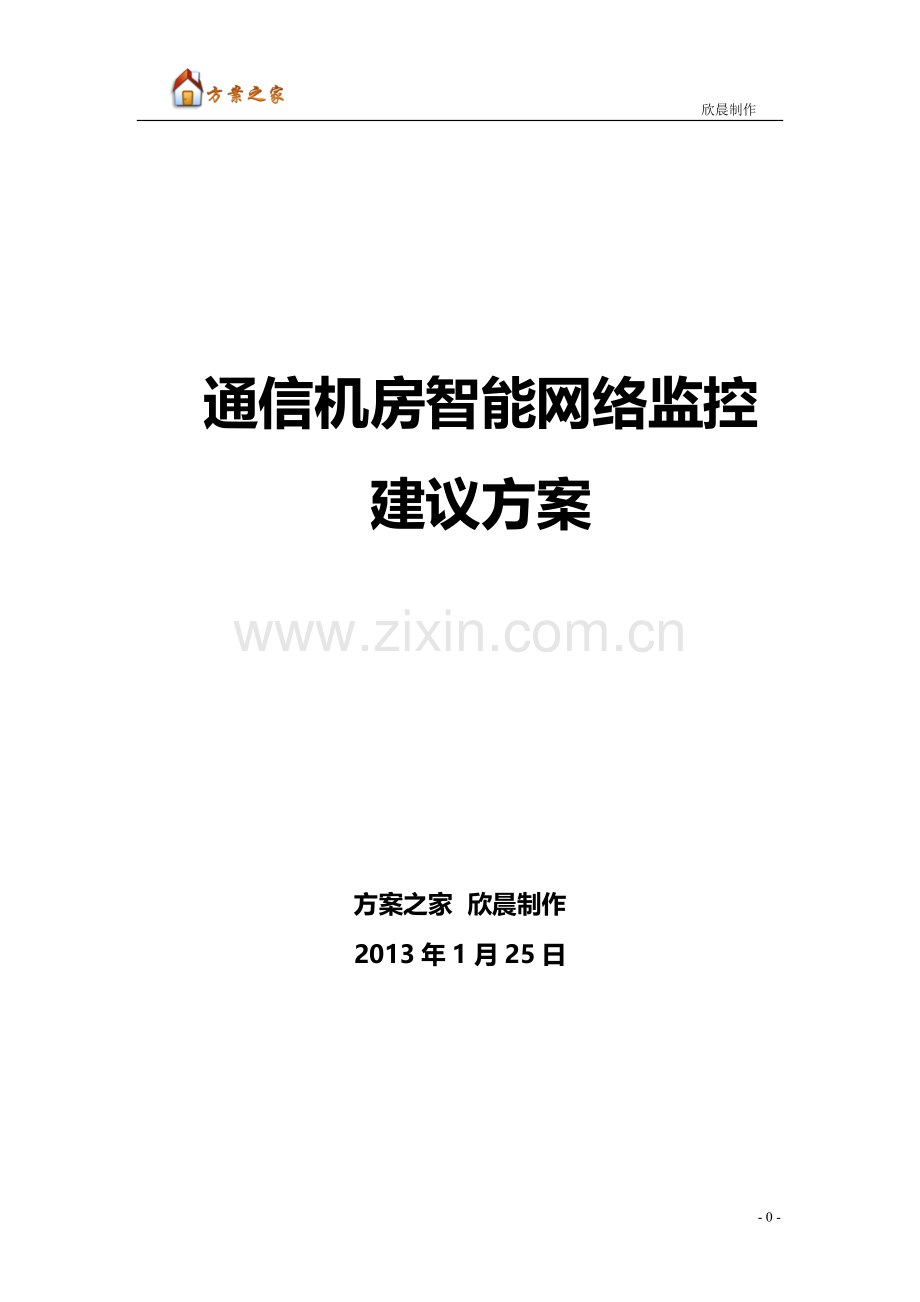

通信机房智能网络监控
建议方案

方案之家 欣晨制作
2013年1月25日

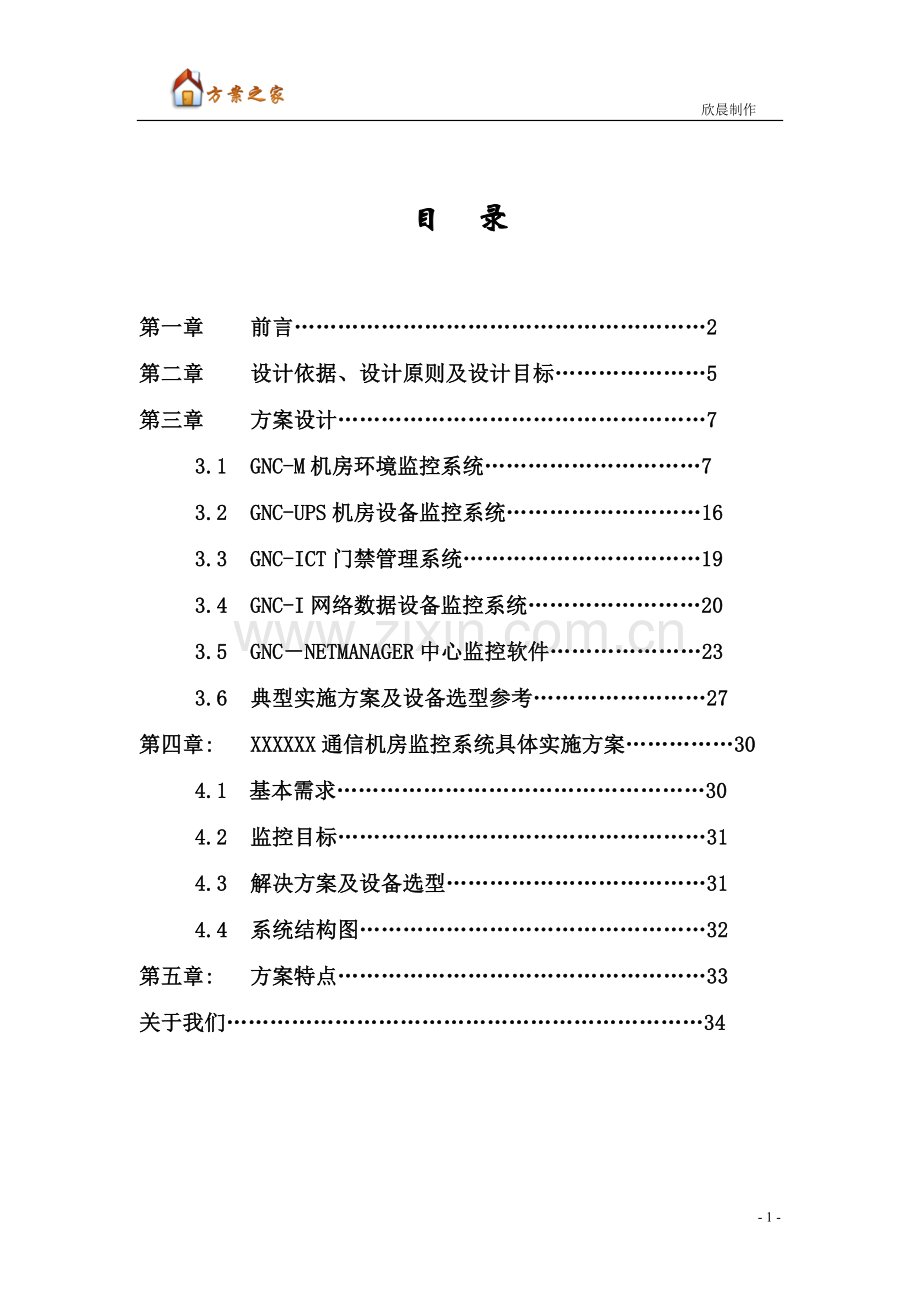

目 录

第一章 前言…………………………………………………2
第二章 设计依据、设计原则及设计目标…………………5
第三章 方案设计……………………………………………7
3.1 GNC-M机房环境监控系统…………………………7
3.2 GNC-UPS机房设备监控系统………………………16
3.3 GNC-ICT门禁管理系统……………………………19
3.4 GNC-I网络数据设备监控系统……………………20
3.5 GNC－NETMANAGER中心监控软件…………………23
3.6 典型实施方案及设备选型参考……………………27
第四章: XXXXXX通信机房监控系统具体实施方案……………30
4.1 基本需求……………………………………………30
4.2 监控目标……………………………………………31
4.3 解决方案及设备选型………………………………31
4.4 系统结构图…………………………………………32
第五章: 方案特点……………………………………………33
关于我们…………………………………………………………34

第一章 前言
21世纪是网络的世纪。随着电信业蓬勃发展，宽带广域网规模不断扩大，各型主机房、接入机房、信息化小区机房数量激增，由于缺少人员和缺乏对分布众多的接入网机房、信息化小区机房等网络环境的统一集中监控手段，传统的针对电信机房的人工值守维护和巡查方式显得已经不能满足要求；另一方面，电信行业对机房的可靠性和可维护性的新需求不断涌现，对机房的监控和维护提出了更高的要求。
本方案是xxxx通信科技有限公司（简称xxxx）为xxxxXX通信公司（简称xxxxXX通信）构建机房智能集中监控系统而设计的，方案中所采用的技术以及所使用的设备都经过了严格的考证，并已成熟的应用于各个领域，具有国内外先进水平。
xxxx公司推出的GNC机房整体集中监控系统可对机房设备，如网络数据设备、UPS、空调、消防、门禁保安等进行全面管理，监视各种设备的状态及参数，并能进行智能的维护和管理，发出相应的报警信息提示。更为重要的是融合了机房的管理措施，对机房等网络环境和网络设备进行实时动态的监控管理，能够智能发现各种非正常运行状态，通过声音、电子邮件、小灵通短信、手机短信等多种方式及时告知相关人员；GNC能够自动判断出现故障需要重启的网络设备，从而减少人员现场维护的次数；GNC提供事件查询、告警配置和查询、环境参数浏览。对机房整体环境和设备做到集中的监控管理。
GNC机房整体集中监控系统包括以下几个子系统：
Ø GNC-M机房环境监控系统：主要是通过GNC-M控制器对机房温度、湿度、水浸、烟感的采集传输，并可设置相应的告警权限，当发生报警时，可通过多种方式传到控制中心。所有信息具有查询、统计、打印等功能，便于维护管理。
Ø GNC-UPS机房设备监控系统：主要是通过GNC-UPS控制器对机房的UPS的输入、输出电流、电压进行实时监测，智能控制UPS充、放电，当发生异常情况时，自动切断UPS的电源，保护UPS正常运行，将设备损失降到最低。
Ø GNC-ICT门禁管理系统：通过GNC-ICT门禁控制器，可以对一个或多个读卡器进行控制，结合ICT-Manager就构成了完善网络IC卡门禁管理系统。该系统是真正基于TCP/IP的IC卡网络门禁管理系统，适合大范围门禁系统的网络化管理，系统采用了数字签名的加密方式，使门禁更加安全，同时还具有远程管理、集中管理等功能。
Ø GNC-I网络数据设备监控系统：GNC-I 智能网络控制器专门针对FTTX+LAN方式的宽带网络设计，是一个嵌入式的TCP/IP网络系统，可对于所有的网络传输设备自动进行联通性的检测，并可以自动重启相应的网络设备，对于一般性网络故障提供自动恢复的机制，减少因故障断网的时间，提高宽带网运营的质量。另外对没有网管功能但可以通过串口管理的网络设备，可以提供网络管理的功能，配合SNMP网管系统，彻底清除宽带网络管理死角。同时GNC-I 智能网络控制器可用于对无人值守机房（或机柜）进行远程环境温湿度、门禁、消防监控管理。
以上各子系统既可独立运行，又能有机地整合为一套完整的智能监控网络系统。

机房监控整体解决方案系统结构图：

第二章 设计依据、设计原则及设计目标
2.1 设计依据
本方案完全依据用户 需求和切实可行的现场环境。
2.2 设计原则
根据xxxxXX公司的现场实际情况，对监控系统进行全面规划，总体设计以高新技术为主，遵循“力求保证系统先进、实用、安全、可靠、经济、易扩展、易维护和高性价比”的原则。
2.2.1 先进性
充分考虑电子信息技术突飞猛进的发展趋势，采用国内外成熟的技术，起点高，在技术上具有一定的超前性，保证智能网络监控系统建成为先进的网络化、高度智能化、防范严密的综合安全防范系统。
2.2.2 实用性
以实用为主，在工程设计和实现的过程中，始终把使用单位的实际需求放在首位，做到灵活、适用。充分分析防范需求及环境情况，采用优质设备，满足安防要求，保证操作方便耐久实用。
2.2.3 扩展性
系统可集中管理、监控，分散控制，总体结构具有较强的兼容性和可扩展性，既便于系统的充实、完善、改进和提高，又便于设备的更新、换代。
2.2.4 经济性
系统采用优化设计，子系统具有标准化、模块化，在实现先进性和保证可靠性的前提下，达到较优的性能价格比。
2.3 设计目标
ü 对机房温湿度、烟感、水浸等环境环境参数集中监控，通过声音、手机短信、电子邮件等报警方式通知当班维护人员，消除机房运行环境安全隐患。
ü 智能监控UPS运行情况，保证网络设备正常供电，保护UPS。
ü 对人员出入机房监控、管理，采用IC卡代替传统钥匙控制工作人员开门出入机房，提高机房防盗安全。
ü 对数据设备进行智能监测、维护，提高网络运行稳定性，保证网络运行质量。
ü 对机房管理各环节集中监控，实现信息共享，节约维护成本，做到公司管理层及相关部门在监控中心控制平台上够快速、准确的了解办各机房的实时情况。

第三章 方案设计
3．1 GNC-M机房环境监控系统
GNC－M系列智能监控系统由GNC－M系列智能监控机和各型外接传感器模块组成。
GNC－M系列智能监控机是xxxx公司自主研发生产的高性能监控主机，它是监控系统的核心组成。采用TCP/IP协议，用Ethernet（以太网）为传输通道，连接各型外界传感器后，就能智能的提供现场环境数据采集、传输，汇总到监控中心以实现整个监控过程。由于通过现场总线的方式进行数据采集，特别适合于采集点或控制点比较分散的应用场合，测量精度高，抗干扰性能力强，易于安装部署。可以广泛应用于电信、电力系统的网络管理和环境监测，及时反映设备的运行环境状态，提升设备的稳定性、可管理性，也可应用在各种工业控制中。
GNC－M系列智能监控机具有如下特点：
² 提供多路干接点输入，可通过软件配置干接点类型，可以连接烟感、红外、门磁等开关型传感器。
² 提供基于RS485的现场总线，支持ModBus协议接口，与总线上的传感器、变送器通信完成数据采集工作，构成FCS采集控制系统。可以支持在1500米范围内与多个采集或控制的子设备通讯。多路干接点输出，可通过软件配置干接点类型。
² 通过总线为监测子设备供电（＋12v），方便安装部署。
² 通过以太网络用TCP/IP协议与监控中心通信实现远程监控。
² 数据通信及控制数据都有数字签名，具有很高的安全性。
² 开放通信协议，便于系统集成服务商系统集成。
² 易于管理，可以通过RS232口用超级终端进行命令行设置，也可以通过网络(Telnet)设置。对于大量使用的场合，我们还提供一套图形化的软件可以方便快速设置。
² 可以定时或当满足某些条件时及时将连接的传感器的数据信息传递到中心服务器。考虑到可靠性，可以同时向两台中心服务器发送数据实现冗余备份系统。
² 提供http访问，直接用IE浏览器可查看节点的状态。
² 核心系统软件可升级，可以为特殊系统定制软件行为。
为适应不同场合使用需求，GNC－M系列智能监控机有如下几种类型：
Ø GNC－MI 智能网络监控机
GNC－MI智能网络监控机同时具有集散式系统(DCS)和现场总线采集系统(FCS)的特点，可以集中采集也可以通过现场总线进行数据采集以保证采集数据的精度。可用于对无人值守机房（或机柜）、变电站等，对环境温湿度、门禁、消防等远程监控管理，提供现场数据采集，外围设备监测、控制接口，并具有掉电断网状态记录监测数据功能。
系统特点
ü 提供2路可控制大功率固态继电器输出，可控制2个设备的电源。
ü 485现场总线支持1500米内与128个子设备通讯。
ü 多路高精度AD数据采集，并内置温湿度测量。
ü 在网络故障情况下，可脱机保存10000条监测的记录数据，提供一个对被控对象可回溯的历史状态信息并在网络恢复后自动将数据传送到中心。
ü 可掉电保存10000条记录数据。
技术指标
软件特性：
支持网络协议
IP、ICMP、ARP、TCP、UDP、SNMP、Http、Telnet
总线协议
MODBUS Text, MODBUS RTU及xxxxGNC－BUS协议
Telnet终端数
3个
硬件特性：
电源
交流220V，50Hz（可选择48V直流电源）
额定功率
40瓦（不对外供电情况下2瓦）
外型
1U工业标准19英寸机柜上架式
网络接口
RJ45, 10BaseT
管理接口
1 Console(RS232)
工作环境
工业级：-30-80℃，湿度10-90%非凝露
MTBF
>100000小时
监控采集量：
采集特性
GNC-MI-A型
GNC-MI-B型
干节点输入
10个（其中1个烟感接口）
8个（其中1个烟感接口）
RS485总线容量
支持32个子设备通信
支持32个子设备通信
总线供电容量
12V 2A
12V 2A
AD采集
6路8位AD, 0-5V输入
6路12位AD, 0-5V输入
控制输出
2路固态继电器输出（MAX：5A）
2路固态继电器输出（MAX：5A）
功能、特点
u 监视环境温湿度：温度精度±0.5℃，湿度精度：5%RH。
u 6路AD数据采集：精度8位/12位，完成6路采集通道处理时间<500ms。
u RS485总线接口，可自动搜索连接的子设备。
ü 总线波特率：9600bps与19200bps可选。
ü 带＋5v，＋12v作为总线输出电源。
ü 允许连接最多32个RS485设备。
u RS232配置接口：波特率9600bps，可与PC机串口互连通信，对系统配置以及软件升级。
u 烟雾探测接口：带光电隔离，提供探测电源接口，响应时间<2秒。
u 大容量记录数据掉电保存。
u 2路可控大功率固态继电器接口：最大负载电流5A，耐压480V交流接线端子接口。
u 10路干接点接口：所有干接点带TVS，ESD保护，除一路作为烟雾探测外，其他可以配置为以下类型等设备
常闭型门磁开关
常开型门磁开关
常闭型烟雾探测器
常开型烟雾探测器
常闭型渗漏探测器
常开型渗漏探测器
常闭型有害气体探测器
常开型有害气体探测器
常闭型防盗探测器
常开型防盗探测器
Ø GNC-MII智能网络监控机
GNC-MII是xxxx公司推出的高性价比和实用性的现场总线采集系统。用以太网作为传输通道，支持标准的TCP/IP协议进行数据采集。对比GNC-MI精简了AD采集和输出控制系统以及断电数据保持系统，适合于大量的、分布式的单纯监控系统。
系统特点
² 提供基于RS485的现场总线，通过总线为监测的子设备供电（＋ 12v），支持MODBUS协议接口，与总线上的传感器、变送器通信完成数据采集工作，构成FCS采集控制系统。可以支持在1500米范围内与32个采集或控制的子设备通讯。
² 提供多路干接点输入，可通过软件配置干接点类型，可以连接烟感、红外、门磁等开关型传感器，并相应的产生报警信息。
² 通过以太网络用TCP/IP协议与监控中心通信实现远程监控。
² 数据通信都有数字签名，具有很高的安全性。可以定时或当满足条件时及时将数据信息传递到中心服务器。并可同时向两台中心服务器发送数据实现冗余备份系统。
² 易于管理，可以通过RS232口用超级终端进行命令行设置，也可以通过网络(Telnet)远程设置。对于大量使用的场合，我们还提供一套图形化的软件可以方便快速设置。
² 提供http访问，直接用IE浏览器可以查看节点的状态。
技术指标
软件特性：
支持网络协议
IP、ICMP、ARP、TCP、UDP、SNMP、Http、Telnet
总线协议
MODBUS Text, MODBUS RTU及xxxxGNC－BUS协议
Telnet终端数
3个
硬件特性：
电源
交流220V，50Hz（可选择48V直流电源）
额定功率
20瓦（不对外供电情况下1瓦）
网络接口
RJ45, 10BaseT
管理接口
1 Console(RS232)
工作环境
工业级：-30-80℃，湿度10-90%非凝露
MTBF
>100000小时
监控采集量
采集特性
GNC-MII
干节点输入
9个
RS485总线容量
支持32个子设备通信
总线供电容量
12V 1.6A
功能、特点
u RS485总线接口，可自动搜索连接的子设备。
ü 总线波特率：9600bps与19200bps可选。
ü 带＋5v，＋12v作为总线输出电源。
ü 允许连接最多32个RS485设备。
u RS232配置接口：波特率9600bps，可与PC机（或笔记本）串口互连通信，对系统配置以及软件升级。
9路干接点接口输入，所有干接点带TVS，ESD保护，并可自主设定类型。

Ø GNC-MIII智能网络监控机
GNC-MIII是xxxx公司智能现场总线采集系统。在GNC-MII的基础上增加了液晶显示方便现场安装调试，增加断电数据保持系统保障采集数据的完整，不仅适合于监控，也可用于数据采集系统使用。。
系统特点
² 液晶显示面板，方便现场调试安装。
² 485现场总线支持1500米内与64个子设备通讯
² 断电数据保持系统，网络中断或停电时可保存10000条监测数据
技术指标
软件特性：
支持网络协议
IP、ICMP、ARP、TCP、UDP、SNMP、Http、Telnet
总线协议
MODBUS Text, MODBUS RTU及xxxxGNC－BUS协议
Telnet终端数
3个
硬件特性：
电源
交流220V，50Hz（可选择48V直流电源）
额定功率
20瓦（不对外供电情况下1瓦）
网络接口
RJ45, 10BaseT
管理接口
1 Console(RS232)
工作环境
工业级：-30-80℃，湿度10-90%非凝露
MTBF
>100000小时
外型
1U工业标准19英寸机柜上架式
监控采集量
采集特性
GNC-MIII
干节点输入
7个
RS485总线容量
支持32个子设备通信
总线供电容量
12V 1.6A
功能、特点
u 液晶面板方便现场安装调试，也可现场监测采集数据的情况。
u RS485总线接口，可自动搜索连接的子设备。
ü 总线波特率：9600bps与19200bps可选。
ü 带＋5v，＋12v作为总线输出电源。
ü 允许连接最多32个RS485设备。
u RS232配置接口：波特率9600bps，可与PC机（或笔记本）串口互连通信，对系统配置以及软件升级。
u 烟雾探测接口：带光电隔离，提供探测电源接口，响应时间<2秒。
u 大容量记录数据掉电保存。
u 6路干接点接口输入，所有干接点带TVS，ESD保护，并可自主设定类型。
Ø GNC-MIV智能网络监控机
GNC-MIV是xxxx公司推出的多功能网络监控系统，集合了数据的采集、存储、IC卡控制器、视频云台联动控制的功能。用以太网作为传输通道，支持标准的TCP/IP协议，适合于电力的变电站、电信的中小机房整体监控。
系统特点
² 提供2条基于RS485的现场总线，支持MODBUS协议接口，与总线上的传感器、变送器通信完成数据采集工作，构成FCS采集控制系统。可以支持在1500米范围内与32个采集或控制的子设备通讯。通过总线为监测的子设备供电（＋12v），方便安装部署。
² 提供多路干接点输入，可通过软件配置干接点类型，可以连接烟感、红外、门磁等开关型传感器，并相应的产生报警信息。
² 作为IC卡控制器可外接2个射频Wiegend读卡器，16个RS485接口的射频读卡器。可以控制2个通道电锁。
² 可以脱机存储3000张IC卡资料，网络中断时可以本地认证进行门禁控制。
² 在网络中断时存储5000条刷卡记录，网络恢复后上传中心。
² 提供RS485总线控制多个摄像云台的联动，可以在其他监测模块发生动作时联动视频监控系统。
² 液晶显示面板，方便现场调试安装。
² 通过以太网络用TCP/IP协议与监控中心通信实现远程监控。
² 数据通信都有数字签名，具有很高的安全性。
² 在网络故障、断电情况下，可脱机保存10000条监测的记录数据，提供一个对被控对象可回溯的历史状态信息，并在网络恢复后自动将数据传送到中心。
² 可以定时或当满足某些条件时及时将连接的传感器的数据信息传递到中心服务器。考虑到可靠性，可以同时向两台中心服务器发送数据实现冗余备份系统。
² 开放通信协议，便于系统集成服务商系统集成。
² 易于管理，可以通过RS232口用超级终端进行命令行设置，也可以通过网络(Telnet)远程设置。对于大量使用的场合，我们还提供一套图形化的软件可以方便快速设置。
² 核心系统软件可升级，可以为特殊系统定制软件行为。
技术指标
软件特性：
支持网络协议
IP、ICMP、ARP、TCP、UDP、SNMP、Telnet
总线协议
MODBUS Text, MODBUS RTU及xxxxGNC－BUS协议
Telnet终端数
3个
硬件特性：
电源
交流220V，50Hz（可选择48V直流电源）
额定功率
40W（不对外供电情况下2W）
外型
1U工业标准19英寸机柜上架式
网络接口
RJ45, 10BaseT
管理接口
1 Console(RS232)
工作环境
工业级-30-80℃，湿度：10-90%非凝露
MTBF
>100000小时
监控采集量
采集特性
GNC-MIV
干节点输入
10个
采集总线容量
2路，每路支持32个子设备通信
IC卡读卡器
2路Wiegend26接口，16个RS485接口的读卡器
电锁控制
2个通道
云台控制
1条RS485总线上（最多256个）。
总线供电容量
12V 2A
功能、特点
u 双门IC卡门禁控制器，可连接2个Wiegend26接口的射频IC卡读卡器，16个RS485接口的读卡器，可以做门禁控制也可做为巡检记录设备。
u 2个电锁接口分别控制2个门，支持上电开锁型和断电开锁型电锁，控制器本身可提供12V电锁电源控制，方便安装。
u 脱机存储3000张卡资料，可存储20条节假日设置，20条通行时段设置，可以在网络中断无法从中心认证的时候进行本地认证的门控，可以存储5000条脱机刷卡记录，在网络恢复后将这些记录自动传回监控中心。
u 2个RS485总线接口，可自动搜索连接的子设备。
ü 总线波特率：9600bps与19200bps可选。
ü 带＋5v，＋12v作为总线输出电源。
ü 允许连接最多32个RS485设备。
u 一条云台控制总线，可控制多种摄像云台。
u 液晶面板方便现场安装调试，也可现场监测采集数据的情况。
u RS232配置接口：波特率9600bps，可与PC机（或笔记本）串口互连通信，对系统配置以及软件升级。
u 10路干接点接口输入，所有干接点带TVS，ESD保护，可以配置为以下类型等设备
常闭型门磁开关
常开型门磁开关
常闭型烟雾探测器
常开型烟雾探测器
常闭型渗漏探测器
常开型渗漏探测器
常闭型有害气体探测器
常开型有害气体探测器
常闭型防盗探测器
常开型防盗探测器

3．2 GNC系列传感器模块(推荐使用)

Ø GNC-CMII开环交流电流变送器
GNC-CMⅡ系列开环交流电流变送器用于监测交流线路的电流值。GNC-CMⅡ系列开环交流电流变送器内置高速CPU，通信接口采用了标准RS232/RS485总线接口，通信协议采用了通用的MODBUS协议，测量的电流值可通过现场总线传送到监控主机，监控主机可远程设置电流告警上限和电流告警下限。由于使用了直测、对开式电流传感器，该系列开环交流电流变送器具有精度高、稳定、可靠等优点，且在安装时无需断开被测线路，极大的方便了现场施工。
性能指标
² 测量精度： ±0.5%
² 量程规格：100A，200A，500A，1000A
² 线性范围：0～120%标称值
² 零点输出：<0.5%标称值
² 频响：25Hz～5KHz，适应于工频到中频的电流测量
² 通讯接口：A型RS232，B型RS485
² 通信距离：A型15m，B型1500m
² 通讯波特率：A型9600，B型9600/19200可选
² 通讯协议：MODBUS，支持RTU和ASCII方式，GNCBUS
² 工作电压：A型DC5V，B型DC12V
² 功率：0.25W，工作电流20mA
² MTBF： 100000小时。
工作环境
² 工作温度范围：－10～80℃
² 相对湿度范围：10%～90%RH，非凝露状态
注意事项
² 采用5V供电时，应保证在±1%的范围内，12V供电时应保证在±15%的范围内，纹波小于10mV，否则将可能影响测量精度。
² 原边母排充满传感器孔径时，可获得最佳的测量效果。
² 使用时请保证传感器上下部分编号的一致性。
Ø GNC-VMA交流电压变送器
GNC-VMA交流电压变送器用于测量交流电的电压以及频率，该变送器内置高速CPU，通信接口采用了标准RS232/RS485总线接口，通信协议采用了电子仪器通用的MODBUS协议，测量的电压值可通过现场总线传送到监控主机，便于用户组建分布式测量系统，监控主机也可通过现场总线远程设置电压告警上限和告警下限。GNC-VMA交流电压变送器可应用于电信机房、移动基站和电力调路等的交流电的电压和频率的监测。
性能指标
² 量程：380V
² 测量精度：电压一般为±0.5%，频率为±0.1%
² 电压零点输出：<0.1%
² 频响：25Hz～5KHz，适应于工频到中频的电压测量
² 绝缘耐压：2.5KV/50Hz/min
² 通讯接口：A型RS232，B型RS485
² 通信距离：A型15m，B型1500m
² 通讯波特率：A型9600，B型9600/19200可选
² 通讯协议：MODBUS，支持RTU和ASCII方式，GNCBUS
² 工作电压：A型DC5V，B型DC12V
² 功率：0.25W，工作电流20mA
² MTBF： 100000小时。
工作环境
² 工作温度范围：－30～70℃
² 相对湿度范围：10%～95%RH，非凝露状态
注意事项
采用5V供电时，应保证在±1%的范围内，12V供电时应保证在±15%的范围内，纹波小于10mV，否则将可能影响电压测量精度。频率测量精度不受供电电压精度的影响。
Ø GNC-THM温湿度变送器
GNC-THM温湿度变送器用于监测现场环境的温度和湿度，其采用新型温湿度传感器，内置高速CPU，通信接口采用了标准RS232/RS485总线接口，通信协议采用了通用的MODBUS协议，测量值可通过现场总线传送到监控主机，监控主机可远程设置温湿度告警上限和告警下限。GNC-THM温湿度变送器除了可用于测量温湿度外，也可用于火警监测。GNC-THM温湿度变送器具有体积小、功耗底、精度高等优点，为用户提供了一种简单经济的构建分布式环境监测系统的途径，目前已在电信机房、酒店、商场等得到大量应用。
性能指标
² 测量精度：温度1℃，湿度5%
² 测量温度范围：－30℃～80℃
² 测量湿度范围：30%～90%RH
² 通讯接口：A型RS232，B型RS485
² 通信距离：A型15m，B型1500m
² 通讯波特率：A型9600，B型9600/19200可选
² 通讯协议：MODBUS，支持RTU和ASCII方式，GNCBUS
² 工作电压：A型DC5V，B型DC12V
² 工作电流：20mA
² 功率：0.25W
² MTBF： 50000小时。
工作环境
² 工作温度范围：－30～80℃
² 相对湿度范围：30%～90%RH，非凝露状态
注意事项
采用5V供电时，应保证在±1%的范围内，12V供电时应保证在±15%的范围内，纹波小于10mV，否则将可能影响测量精度。
3.3 GNC-UPS机房设备监控系统
Ø GNC-UPSM UPS电源监控器
UPS是广泛应用的电源设备，特别是电信运营商。UPS是运营的关键设备，关系到服务提供的质量。很多因素会影响到UPS的运行，如输入电压状态，电池过充电、过放电引起的老化等，对UPS的状态监控是发挥UPS的完善保护功能的重要一环。目前大量推出的智能UPS提供了监控的接口如Relay和RS232接口，以RS232接口为最多。xxxx公司推出的UPSM监控器是为了将大量分布的UPS通过TCP/IP网络进行集中监控的设备。将GNC-UPSM与监控软件配合可以大大提高运维管理的自动化程度。
系统特点：
² 可连接2个只支持Relay监控的UPS
² 可连接2个带RS232接口的智能UPS
² 核心软件可升级，可根据不同厂家的UPS监控命令定制监控行为。
² 可指定控制中心保证安全性。
² 通信协议可增加数字签名增强安全性。

技术指标
软件特性
硬件特性
网络协议
IP、ICMP、ARP、TCP、UDP、Telnet
电源
交流220V，50Hz（可选择48V直流电源）
额定功率
1W
Telnet数
3个
网络接口
RJ45, 10BaseT
管理接口
1 Console(RS232)，Telnet
工作环境
工业级-30-80℃，湿度：10-90%非凝露
MTBF
>100000小时

3.4 GNC-ICT门禁管理系统
xxxx通信科技有限公司推出的GNC-ICT系列网络IC卡控制器产品是结合了IP网络的技术和射频IC卡技术，可以构成大规模远程网络IC卡应用的产品，具有以下特点：
v 真正的网络IC卡控制器
u 使用以太网传输数据，刷卡数据和状态数据通过IP网络传输，与中心应用软件一起构成网络应用系统。可以构成没有距离限制的、大容量的广域系统。
u 高可靠的系统：支持双中心系统，可以构成有冗余备份的双机系统。当中心主服务器故障无法连接时，系统自动转向备份服务器，当主服务器恢复后，系统又会自动转回主服务器。适合于电信级运营的可靠性要求。
u 具有本地认证的功能，IC卡控制器本身存储3000张IC卡的资料，当网络中断的时候可以进入脱机认证的方式，对于门禁系统可以根据存储的卡资料判断是否允许通行，并记录刷卡情况，当网络恢复的时候再将存储的脱机数据发送回中心。控制器内的IC卡资料可由中心服务器定时更新，也可通过手动方式更新。
v 高安全性的系统
范围大的网络应用系统必然面对一个安全性的问题：由于网络的开放性，使得网络通信存在被攻击或者被监听的可能性。特别是对安全性要求比较高的系统，如门禁系统，对数据安全的要求更加严格。如果通信数据被截取和仿冒会造成很大的安全隐患。GNC-ICT的数据传输采用了可靠的数字签名方式，刷卡认证时使用类似RADIUS认证的方式，保证了系统的安全性。
ü 多种读卡器的支持
可接2个韦根（Wiegend26）读卡器和16个RS485读卡器。方便各种类型的IC卡的使用。根据型号可同时控制多个门，每个门都可独立设置成单向IC卡控制或者双向IC卡控制。极大的方便系统的使用和配置。
ü 分体式结构控制，确保作为门禁控制器的安全
即读卡器与控制器分离，外人无法通过机械或者其他手段通过破坏读卡器后，打开电锁，提高系统的安全性。
ü 可通过多种方式管理
o 可以用Telnet方式登陆系统，方便的进行远程管理。
o 可以通过串行口用超级终端配置，
o 也可以用图形化的配置工具，使得管理配置更加快捷方便。
对于没有网络的环境，GNC-ICT自带的RS485总线也可与电脑构成单机应用系统。
软件特性：
支持网络协议
IP、ICMP、ARP、TCP、UDP、SNMP、Telnet
Telnet终端数
3个
硬件特性定义（D2型号）如下：
电源
交流220V，50Hz（可选）
额定功率
25瓦（一般情况下1瓦，电锁动作时最高25瓦）
网络接口
RJ45, 10BaseT
管理接口
1 Console(RS232或RS485管理)
读卡器
2个Wiegend26读卡器接口
1个485总线接口，可连接16个读卡器
电锁
2个电锁控制口（12V）
状态监控
2个内部开关口
2个门禁探测器接口
工作环境
工业级：-30-80℃，湿度10-90%非凝露
硬件特性定义（D1型号）如下：
电源
交流220V，50Hz（可选48V直流电源）
额定功率
20瓦（一般情况下1瓦，电锁动作时最高25瓦）
网络接口
RJ45, 10BaseT
管理接口
1 Console(RS232或RS485管理)
读卡器
2个Wiegend26读卡器接口
1个485总线接口，可连接16个读卡器，也可用于与中心的通信
电锁
1个电锁控制口，支持上电开锁型和断电开锁型电锁
状态监控
1个内部开关口
1个门禁探测器接口
1个红外入侵探测器接口
工作环境
工业级：-30-80℃，湿度10-90%非凝露
MTBF
>100000小时
3．5 GNC－Manager中心监控软件
GNC-Manager中心监控软件实现中心的统一监管，与分布在各个监控点的网络监控机一起构成集中监控系统。GNC-Manager软件是由服务器软件与管理控制台软件两部分组成。

Ø GNC－Manager服务器软件
GNC-Manager 服务器软件接收记录网络监控机发送的数据，并完成下面的功能：
ü 接收各个网络监控机传送来的数据，进行分捡后存入数据库，并发送确认信息。
ü 根据不同的应用支持多种数据库,Interbase/MSSQL/Oracle。
ü 根据接收数据和预设条件判断是否告警，并发送告警信息到控制台。
ü 如果告警信息需要通过短信发送给维护人员，也在服务器软件执行。
ü 根据接收的传感器数据，如果有联动设置则进行自动控制。
ü 对网络IC卡控制器的认证信息进行处理，并进行门禁控制。
对于电信行业GNC-NetManager是现有电信生产管理系统的补充，侧重于远程机房的安保监控，提供环境、设备监控功能。
Ø GNC－Manager管理控制台软件
运行环境
运行平台
中心服务器系统运行在Windows NT/2000/XP，
管理终端可以运行在Windows 9x/NT/2000/XP下。
后台数据库
可以根据管理的终端数的规模分别选用
² Interbase
² MicroSoft SQL Server
² Oracle数据库。

GNC-Manager管理控制台是可以让管理员集中监控每一台网络监控机、控制器和传感器的管理程序。
² 对于大量的网络设备可以进行分区、分组管理。对在有大量设备的区域管理、维护更方便快捷，大大提高了管理维护的效率和质量。
² 可以灵活设置报警的条件，并可根据报警情况的严重性分三级进行报警,易于查询正在报警的设备。在机房的报警设置中可按报警类别的不同进行设置。例如，烟感（消防报警）类一定是级别最高的三级报警设置，因为火灾的危害最大。也可以对报警级别的动作进行设置。例如，三级报警是严重的报警警告，所以要设置当发生此类报警时，控制中心要发出声音和图示警告，并同时向有关维护人员发送邮件、短信通知。用户也可根据需要对相关设置进行调整。这可使报警的管理更有效、灵活，在同时出现不同设备、不同级别的报警时可以有重点、有先后的进行处理。

² 可对其他设备进行集中的管理，监测其联通性并在网络中断时报警。
² 可值班人员进行编排管理，当相应的告警发生时能够通知到相应的正在值班的人员，提高维护反映的速度。
² 可以灵活设置多个短信中心，可在报警时将详细的告警内容即时通过短信、邮件通知维护人员。大大的缩短了故障处理时间，并且使那些隐患防范于未燃。
² 可按需要通过短信、邮件调度维护人员处理故障，并形成维护日志。虽然，在发生报警时可以自动的即时发送短信、邮件通知相应的维护人员，但是在实际情况中有时由于一些特殊的原因使相应的维护人员不能及时处理故障。这时就需要在通过管理平台人为做出调度（如下图）。这样设计的好处使故障处理上更灵活。维护日志的记录使管理更清晰权责更明确。

² 灵活查询故障日志。故障日志是管理者对发生过故障的节点进行分析的重要依据。它清楚、完整的记录和监督了整个监控管理工作，是管理者有利的管理工具。GNC-Manager管理平台提供了如下图所示的各种查询工具。

² 方便灵活的统计，可以帮助维护人员分析故障情况而采取针对性措施。对信息采集系统的GNC-Manager管理平台，数据的统计处理是非常重要的功能。鉴于此，我们设计了如下图所示的统计工具。它的好处是可以帮助你灵活的统计各种采集到的信息，并且对统计的结果做出智能化的分析。这极大的方便了管理者对在一段时间中监控管理工作全局的掌握和分析，这些独特的功能给管理者一个方便灵活管理操作平台，对故障的分析有很大帮助。

² 通过用户分级管理实现良好的安全性。当管理维护人员很多时，维护人员的用户分级管理就变得很重要了，因为这是系统操作管理上安全性的保证。本系统提供了操作员管理工具，通过对操作权限的设定很好的保障了系统的操作安全，保证了有大量维护人员的电信部门监控维护系统的安全运行。
² 实现集中控制的分布IC卡门禁系统。传统IC卡门禁系统一般都是本地主机管理，不适合大范围应用。GNC-Manager集中控制的分布IC卡门禁系统，很好的解决了这些的问题。由GNC-ICT控制器通过网络把IC卡的信息送到控制中心进行判断处理，并把控制命令送回现场的控制器来开启电锁。只要网络能够到达的地方就可以布署IC卡门禁系统，能适合大范围多机房应用。分布IC卡门禁管理系统还可以实现通行时段、节假日，以及不同人员进出不同区域的控制管理，便于综合
