北京科技大学《材料科学与工程选论》课程学习

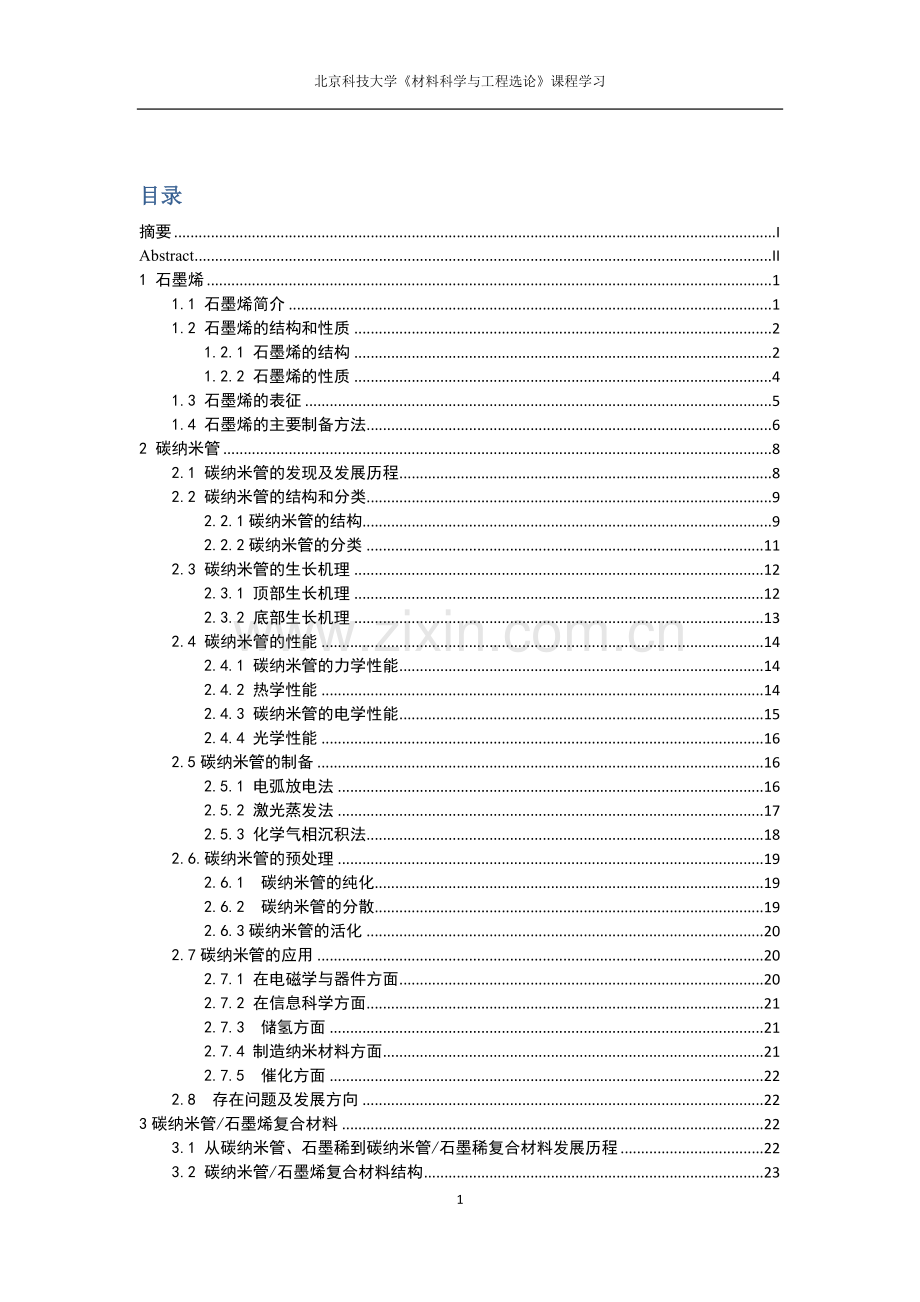

目录
摘要 I
Abstract II
1 石墨烯 1
1.1 石墨烯简介 1
1.2 石墨烯的结构和性质 2
1.2.1 石墨烯的结构 2
1.2.2 石墨烯的性质 4
1.3 石墨烯的表征 5
1.4 石墨烯的主要制备方法 6
2 碳纳米管 8
2.1 碳纳米管的发现及发展历程 8
2.2 碳纳米管的结构和分类 9
2.2.1碳纳米管的结构 9
2.2.2碳纳米管的分类 11
2.3 碳纳米管的生长机理 12
2.3.1 顶部生长机理 12
2.3.2 底部生长机理 13
2.4 碳纳米管的性能 14
2.4.1 碳纳米管的力学性能 14
2.4.2 热学性能 14
2.4.3 碳纳米管的电学性能 15
2.4.4 光学性能 16
2.5碳纳米管的制备 16
2.5.1 电弧放电法 16
2.5.2 激光蒸发法 17
2.5.3 化学气相沉积法 18
2.6.碳纳米管的预处理 19
2.6.1 碳纳米管的纯化 19
2.6.2 碳纳米管的分散 19
2.6.3碳纳米管的活化 20
2.7碳纳米管的应用 20
2.7.1 在电磁学与器件方面 20
2.7.2 在信息科学方面 21
2.7.3 储氢方面 21
2.7.4 制造纳米材料方面 21
2.7.5 催化方面 22
2.8 存在问题及发展方向 22
3碳纳米管/石墨烯复合材料 22
3.1 从碳纳米管、石墨稀到碳纳米管/石墨稀复合材料发展历程 22
3.2 碳纳米管/石墨烯复合材料结构 23
3.3碳纳米管/石墨稀复合材料的制备 24
3.3.1电化学序列自组装沉积法 24
3.3.2 CVD法 25
3.4 碳纳米管/石墨烯复合材料研究进展 25
4结论 28
5 参考文献 28
II
摘要
自从2004年发现石墨烯以来,由于其和二维结构相关的优异性能,石墨烯很快就成为材料科学和凝聚态物理研究的热点课题。石墨烯严格的二维结构使其具有优异的晶体特性和导电特性,尽管石墨烯研究的历史短,但是在物理和应用方面已有很多研究工作; 作为纳米材料中的重要一员,碳纳米管由于其具有独特的结构和优异的性能,自从其被发现以来便引起了全世界材料科学家的极大兴趣,科学家甚至预测碳纳米管将成为21世纪最有前途的一维纳米材料,并将成为构成未来智能社会的四大支柱之一。碳纳米管/石墨烯复合材料弥补了一维碳纳米管和二维石墨稀所存在的缺陷。无论是在轴向和纵向都具有良好的热应力和电子传导速率,这种碳纳米管/石墨稀复合材料还可作为储氧材料。本文简要介绍了这些内容。
关键词:碳纳米管;石墨烯;复合材料;化学气相沉淀
Abstract
Since the 2004 discovery of graphene, due to its two-dimensional structure and excellent properties, graphene soon became a hot topic in the research of materials science and condensed matter physics. The strictly two-dimensional structure makes it has excellent crystal properties and conductive properties. Although the research history is short, there are a lot of research works in physics and applications. carbon nanotubes is an important 么member of Nano-materials ,since discovered it has attracted great interest from materials scientists around the world because of its unique structure and excellent performance, scientists even predict that carbon nanotubes will become the most promising one-dimensional nanomaterials the 21st century., and will become one of the four pillar constitute in the future of smart society.CNT/graphene composite materials make up the the defects of one-dimensional and two-dimensional graphite carbon nanotube. It has good thermal and electrical conduction velocity both in the axial and longitudinal stresses , the CNT / graphene composite material can be used as hydrogen storage materials. This article briefly describes the content.
Key words: Carbon Nanotubes; Graphene; Composites; Chemical vapor deposition
碳纳米管/石墨烯复合材料
1 石墨烯
1.1 石墨烯简介
2004 年,英国曼彻斯特大学(University of Manchester) Andre K. Geim 等[1] 以石墨为原料,通过微机械力剥离法得到一系列叫作二维原子晶体( two-dimensional atomic crystals) 的新材料——“石墨烯(graphene )”。
石墨烯的英文名字为Graphene,最早出现在1987年,当时科学家用之称谓“单层石墨”,或描述碳纳米管(nanotube);所以碳纳米管也被认为是卷成圆桶的石墨烯。很明显,该命名与石墨(graphite)有关。与碳纳米管相比,石墨烯有完美的杂化结构,大的共轭体系使其电子传输能力很强,而且合成石墨烯的原料是石墨,价格低廉,这表明石墨烯在应用方面将优于碳纳米管。与硅相比,石墨烯同样具有独特优势:硅基的微计算机处理器在室温条件下每秒钟只能执行一定数量的操作,然而电子穿过石墨烯几乎没有任何阻力,所产生的热量也非常少。另外,石墨烯本身就是一个良好的导热体,可以很快地散发热量。由于具有优异的性能,如果由石墨烯制造电子产品,则运行的速度可以得到大幅提高。速度还不是石墨烯的唯一优点。硅不能分割成小于10 nm 的小片,否则其将失去诱人的电子性能;与硅相比,石墨烯被分割时其基本物理性能并不改变,而且其电子性能还有可能异常发挥。因而,当硅无法再分割得更小时,比硅还小的石墨烯可继续维持摩尔定律,从而极有可能成为硅的替代品推动微电子技术继续向前发展。
石墨烯跟钻石一样,都是纯碳,但它比钻石硬很多。石墨烯是由碳原子构成的二维晶体,碳原子排列与石墨的单原子层一样,成蜂窝状(honeycomb)。虽然它很结实,但是柔韧性跟塑料包装一样好,可以随意弯曲、折叠或者像卷轴一样卷起来。
石墨烯结构非常稳定,迄今为止,研究者仍未发现石墨烯中有碳原子缺失的情况。石墨烯中各碳原子之间的连接非常柔韧,当施加外部机械力时,碳原子面就弯曲变形,从而使碳原子不必重新排列来适应外力,也就保持了结构稳定。这种稳定的晶格结构使碳原子具有优秀的导电性。石墨烯中的电子在轨道中移动时,不会因晶格缺陷或引入外来原子而发生散射。由于原子间作用力十分强,在常温下,即使周围碳原子发生挤撞,石墨烯中电子受到的干扰也非常小。
石墨烯最大的特性是其中电子的运动速度达到了光速的1/300,远远超过了电子在一般导体中的运动速度。这使得石墨烯中的电子,(或更准确地,应称为“载荷子”)的性质和相对论性的中微子非常相似。
“石墨烯”又名“单层石墨片”,是指一层密集的、包裹在蜂巢晶体点阵上的碳原子,碳原子排列成二维结构,与石墨的单原子层类似(图1-1-1) 。Geim 等[2]利用纳米尺寸的金制“鹰架”,制造出悬挂于其上的单层石墨烯薄膜,发现悬挂的石墨烯薄膜并非“二维扁平结构”,而是具有“微波状的单层结构”,并将石墨烯单层结构的稳定性归结于其在“纳米尺度上的微观扭曲”。
图1-1-1 石墨烯结构示意图
1.2 石墨烯的结构和性质
1.2.1 石墨烯的结构
石墨烯(graphene)是碳原子紧密堆积成的单层二维蜂窝状(只包括六角原胞)晶格结构的一种碳质新材料,是构建其他维数碳质材料(如零维富勒烯、一维纳米碳管、三维石墨)的基本单元[3]。
完整的石墨烯具有理想的二维晶体结构,每个C原子通过很强的σ键与其它三个C原子相连接,强的C-C键使石墨烯片层有很强的结构刚性。石墨烯中C原子都贡献的未成键的π电子,与平面成垂直的方向形成π轨道,且π电子可在晶体中自由移动,从而使得石墨烯有良好的导电性。图1-1为石墨烯的结构示意图。
石墨烯的碳基二维晶体是形成sp2杂化碳质材料的基元。利用此基元可以构建零维富勒烯、一维碳纳米管和三维的石墨。如果石墨烯的晶体中存在着五元环的晶格,就会使得石墨烯片成翘曲,如果存在着12个以上五元环晶格就会形成富勒烯。碳纳米管可以看作是卷成圆筒状的石墨烯。石墨烯六角网面之间通过π电子相互作用可以形成三维体相石墨。图1-2-1为石墨烯及其构建的零维富勒烯、一维碳纳米管和三维的石墨[3]。
图1-2-1 石墨烯及其构建的零维富勒烯、一维碳纳米管和三维的石墨[3]
图1-2-2 石墨烯的能带结构和布里渊区[4]
1.2.2 石墨烯的性质
石墨烯中存在着丰富而新奇的物理现象,具有重要理论研究价值。图1-2-2为石墨烯的能带结构和布里渊区示意图。由图1-2-2可以看到,价带和导带在费米能级的六个顶点上相交。由此可见,石墨烯是一个没有能隙的物质,显示金属性[5]。
主要性质表现在以下几个方面:
1) 载流子迁移和输运特性
石墨烯是零带隙半导体,具有独特的载流子特性。它的电子与蜂窝状晶体结构周期势的相互作用产生了一种准粒子,即零质量的狄拉克-费米子(massless Dirac fermions),这种粒子具有类似于光子的特性。室温下石墨烯具有10倍于商用硅片的高载流子迁移率(~10000cm2V-1s-1),表现出室温亚微米尺度的弹道传输特性(300K下可达0.3µm)且受温度和掺杂效应的影响很小[1,5]。
2) 量子霍尔效应
石墨烯特有的能带结构使空穴和电子相互分离,导致不规则量子霍尔效应的产生。通过对石墨烯的电学性能研究人们发现了两种新型的量子霍耳效应。最近,Novoselov等观察到石墨烯具有室温量子霍耳效应,将原来的温度范围扩大了10倍[6]。2009年,美国两个实验小组分别在graphene中观测到了填充数为1/3的分数量子霍尔效应[7,8]。
3) 自旋性质
Tombros等人[9]研究了微米数量级下石墨烯中电子的自旋和拉莫尔旋进,清楚观察到了电子的两级自旋信号,且在4.2K、77K和室温下,自旋信号变化不大。计算得知自旋驰豫长度在1.5微米和2.0微米之间,基本上不依赖于电流密度。这个性质可使石墨烯在高频晶体管方面有其应用。
4) 超导性质
作为sp2杂化材料,石墨烯具有独特的超导性质。Heersche等[10]在石墨烯上连接两个电极,观察到有超电流通过,即使在零电荷密度时,也有超电流。这说明石墨烯确实具有超导性。与碳纳米管和富勒烯相比,超导性能好,超导温度高。
另外,石墨烯的理论比表面积高达2600m2/g,具有突出的导热性能( 3000W·m-1·K-1 ),优异的力学性能,杨氏模量(~1100 GPa)和断裂强度 (125GPa)[11]。
1.3 石墨烯的表征
单层石墨烯之所以至今才被人们发现,是因为表征手段的限制。目前表征石墨烯的有效手段主要有:原子力显微镜、光学显微镜、Raman 光谱[40]。
原子力显微镜的应用使得观测到单层石墨烯成为可能(图3-1 (a) ) 。单层石墨烯由于其厚度只有0.335nm,在扫描电子显微镜(SEM) 中很难被观测到,只有在原子力显微镜(AFM) 中才能清晰的观测到。原子力显微镜是表征石墨烯材料的最直接有效的手段。
然而基于微机械剥离方法制得的石墨烯,产量很低,并且在微量的剥离物中掺杂着很多多层石墨片,直接用原子力显微镜观测,效率很低。Geim 等[1]发现单层石墨烯附着在表面覆盖着一定厚度(300nm) 的SiO2层Si 晶片上(图1-3-1 ( b) ),在光学显微镜下便可以观测到。这是由于单层石墨层和衬底对光线产生一定的干涉,有一定的对比度,因而在光学显微镜下可以分辨出单层石墨烯。
图1-3-1 光学显微镜下 ( A) 和 原子力显微镜下( B)观察到的石墨烯晶体[1]
图1-3-2 石墨烯的光学显微分析[40]
利用光学显微镜观测石墨烯,为石墨烯的表征提供了一个快速简便的手段,使得石墨烯得到进一步精确表征成为可能,石墨烯的透光性高达97.7%,由于随着石墨烯层数的增加,对比度会发生变化,可以以此来计算石墨烯的层数。Roddaro 等[12]研究表明石墨烯之所以在光学显微镜下可见,是因为其空气-石墨层-SiO2层间的界面影响。Blake 等[13] 提出利用窄带滤光片,使得石墨烯可以在任意厚度的SiO2层上被观测到,甚至可以在其它薄膜如Si3N4、PMMA(聚甲基丙烯酸甲酯)薄膜上被观测到。
Rama光谱表征石墨烯的应用,使得石墨烯层数可以得到精确的表征。Raman谱的形状、宽度和位置与其层数相关,提供了一个高效率、无破坏的测量石墨烯层数的表征手段。石墨烯和石墨本体一样在1580cm-1 (G峰) 和2700cm-1 (2D峰) 2个位置有比较明显的吸收峰,相比石墨本体,石墨烯在1580cm-1处的吸收峰强度较低,而在2700cm-1处的吸收峰强度较高,并且不同层数的石墨烯在2700cm-1 处的吸收峰位置略有移动。Ferrari 等[14]研究了2D峰位置随着石墨烯层数的变化,并且用双共振模型解释了这种现象。Gupta 等[15]研究表明G峰的位置与石墨烯层数有着密切联系。Calizo 等[16]研究了不同温度下(80~373K) 石墨烯Raman光谱的G峰和2D峰随温度的变化。由于石墨烯厚度仅为若干个原子层,特别是单层石墨烯,仅有1 个原子层,晶体的缺陷和表面吸附物质的不同,都会引起表征结果的不同。无论是原子力显微镜、光学显微镜还是Raman光谱,结果都会随石墨烯制备工艺的不同而有所不同。有关石墨烯的精确表征仍需进一步完善。
1.4 石墨烯的主要制备方法
鉴于石墨烯极好的结晶性及电学和非凡的电子学、热力学和力学性能,国际上已有越来越多的学者参与到石墨烯的合成与性能的研究,几年来,人们一直在探索石墨烯的制备。但到目前为止,仍未能找到一种理想的石墨烯的制备方法。当前石墨烯主要的制备方法有以下几种:
1)机械剥离方法
通过机械力从石墨晶体表面剥离石墨烯。典型的方法是:用别的材料与膨胀或者有缺陷的热解石墨进行摩擦,从而使得石墨的表面产生絮状的晶体,这些絮状的晶体中含有单层的石墨烯。这样得到的石墨层有100微米。即用另外一种材料膨化或者引入缺陷的热解石墨进行摩擦,体相石墨的表面会产生絮片状的晶体,在这些絮片状的晶体中含有单层的石墨烯。但此法是利用摩擦石墨表面获得的薄片来筛选出单层的石墨烯薄片,其尺寸不易控制,无法可靠地制造长度足供应用的石墨薄片样本。Geim等[1]人利用微机械方法从高定向热解石墨上得到了单层石墨烯。
2) 化学气相沉积的方法
Srivastava等[17]人利用微波增强化学气相法在Ni包裹的Si衬底上生长了20nm左右的石墨烯片,但是石墨烯片中含有Ni元素。
Vicente López等人[18]在还原石墨烯氧化物的过程中,通过基于缺陷修复的化学气相沉积工艺获得了高导电性的石墨烯。该石墨烯比目前有机电子领域中应用的分子半导体移动性更好。
3) SiC高温退火的方法
Claire Berger 等利用此种方法制备出单层[19]和多层[20]石墨烯薄片并研究了其性能,该方法是在单晶6H-SiC的Si-terminated(00001)面上通过热解脱除Si来制取石墨烯。将表面经过氧化或H2蚀刻后的样品在高真空下(UHV; base pressure 1.32×10-8Pa)通过电子轰击加热到1000℃以除掉表面的氧化物(多次去除氧化物以改善表面质量),用俄歇电子能谱确定氧化物被完全去除后,升温至1250-1450℃,恒温1-20min,形成石墨烯薄片,其厚度由加热温度决定。
Heer和Berger等人将SiC衬底直接在高真空加热使其表面分解,从而得到在SiC表面外延的石墨烯[20]。这种方法得到的石墨烯具有高的电子迁移率,但是它受SiC衬底的影响比较大,因此研究石墨烯和SiC界面的形成和结构以及界面对石墨烯电子结构和宏观电学性能的影响就显得非常重要。
4)化学分散法
化学分散法是将氧化石墨与水以1mg/mL的比例混合,用超声波振荡至溶液清晰无颗粒状物质,加入适量肼在100℃回流24h,产生黑色颗粒状沉淀,过滤、烘干即得石墨烯。Sasha Stankovich等利用化学分散法制得厚度为1nm左右的石墨烯。
5)取向附生法———晶膜生长(epitaxial growth)
取向附生法则是利用生长基质的原子结构“种”出石墨烯,但采用这种方法生产的石墨烯薄片往往厚度不均匀,且石墨烯和基质之间的黏合会影响碳层的特性。Peter W. Sutter等使用的基质是稀有金属钌,首先让碳原子在1150℃下渗入钌,然后冷却,冷却到850℃后,之前吸收的大量碳原子就会浮到钌表面,镜片形状的单层的碳原子“孤岛”布满了整个基质表面,最终它们可长成完整的一层石墨烯。第一层覆盖80%后,第二层开始生长。底层的石墨烯会与钌产生强烈的交互作用,而第二层后就几乎与钌完全分离,只剩下弱电耦合,得到的单层石墨烯薄片表现令人满意。
2 碳纳米管
2.1 碳纳米管的发现及发展历程
长期以来,人们一直以为碳的晶体结构只有两种: 石墨和金刚石。1985 年,英国科学家Kroto和美国科学家 Kraetschmer W[21]在研究激光蒸发石墨电极时发现了碳的第三种晶体形式—C60。C60分子直径为 0.68nm,是典型的零维结构材料。随着C60的出现,其同族物如C70、C84等也先后被发现,它们共同构成了碳家族的第三种晶形碳纳米管的结构及分类体结构——富勒烯。至此,在晶形碳的同素异形体中,C60是零维的(点) ,石墨是二维的(面) ,金刚石是三维的(体) ,那么是否还存在一维的晶形碳结构呢? 碳纳米管的发现回答了这个问题。碳纳米管直径为纳米量级,长度可达数百微米,是典型的一维纳米材料。碳纳米管的发现丰富了碳的同素异形体的种类,使其由原来的两种扩大到四种,碳也成为元素周期表中唯一具有从零维到三维结构排列的元素(见图2-1-1所示) 。
图2-1-1碳的同素异形体结构示意图
碳纳米管作为一种新生纳米材料,人们对它的认识经历了漫长的历程。1991年,日本电镜学家Iijima 最初发现的碳纳米管可以看作是是由2~50层石墨片层卷曲而成,具有中空管状结构,而且随着石墨片卷曲的方向不同,所得到的碳纳米管而呈现出半导体或良导体的特异导电性;1993 年Iijima和IBM 公司的Bethune等人分别发现了单壁碳纳米管,它只由单层石墨片构成,管径在 0.7~2nm 之间;1996年,我国科学家发现了制备大面积、高密度、离散分布的定向碳纳米管的方法,并于1998年在该基础上,实现了超长定向碳纳米管的制备;韩国研究小组于 1999年制成了利用碳纳米管作为阴极的彩色显示器样管;BachiloSM领导的研究小组于2002年,在单层碳纳米管中首次观察到了荧光现象;美国科研人员于2003年发现碳纳米管对光波具有理想的吸收与发散的特性,这意味着碳纳米管具有传输、储存和恢复光波信号的新性能;IBM于2006 年首次在单根“碳纳米管”分子上,构建了完整电子集成电路,此举揭示了半导体材料新的发展方向[22]。
2.2 碳纳米管的结构和分类
2.2.1碳纳米管的结构
碳纳米管(CNTs)又名巴基管,是由石墨卷曲而成的.具有螺旋周期中空内腔结构的准一维管状大分子,如图 在微观上,单壁碳纳米管可以看作是平面石墨片在圆柱体上的映射,在映射过程中石墨片层中六元碳环网格和碳纳米管轴向之间可能出现夹角,根据碳纳米管中六元碳环网格沿其轴向的不同取向可将之分为锯齿型,扶手椅型和螺旋型三种(图2-2-1)
图 2-2-1碳纳米管是由石墨片卷曲而成
碳原子核外拥有6个电子,其中Is轨道上拥有2个电子,其余4个电子分布在sp3、sp2或者sp杂化轨道上,不同的成键结构可以形成石墨、碳纳米管、富勒稀或者金刚石等完全不同的形态,如图2-2-2所示。碳纳米管是石墨层卷曲而成的中空圆柱体,它的成键方式主要是变形的sp2轨道,石墨层卷曲形成碳纳米管时,sp2杂化轨道将会发生形变,sp2趋向于sp3的再杂化或者σ-π键的混合,其中3个σ键稍微偏离平面,而π轨道进一步偏向管的外侧。这种再杂化结构特点和π轨道限域结构赋予了碳纳米管优异的力、热、电、光、磁和化学性质。碳纳米管比石墨稀具有更高的机械强度、更优良的电热传导性能以及更高的化学和生物活性。在六方形网格结构中也会有五元环和七元环等缺陷存在,这样会使得碳纳米管形成闭口、弯曲、螺旋等形状。一般来说,只存在六方形网格状结构碳纳米管称为无缺陷碳纳米管;把存在五元环或者七元环等缺陷或者其它化学结构缺陷的碳纳米管称为含缺陷碳纳米管,多壁碳纳米纤维和竹节状结构碳纳米管。一般来说,多数单壁碳纳米管是无缺陷的。
碳纳米管的管身由六元环结构构成,呈准圆管状结构,端部是由五元环和七元环单元结构组成,是一种特殊结构(径向尺寸为纳米量级,轴向尺寸为微米-毫米量级,碳管两端基本上都是封口的准一维量子材料。多壁碳纳米管主要由六边形排列的碳原子构成的数层或数十层的同轴圆管构成,层与层之间保持固定的距离,约为0.34 nm。由于碳纳米管具有独特的结构,因此对它的研究具有重大的理论意义和应用价值。碳纳米管可以用来制备理想的一维模型材料,另外碳纳米管巨大的长径比可以使其做成坚韧的碳纤维,其强度达到钢的100倍,而重量却只有钢的1/6,同时它还有望制备成量子导线、纳米半导体材料、复合材料、催化剂载体和近场发射材料等。碳纳米管的许多有趣的性质源于它的本质是一维的分子,单壁碳纳米管的直径为0.4-6nm,而多壁碳纳米管的直径小的只有1.4nm,高的至少可达100nm。碳纳米管阵列的最高的纪录已被多次打破,目前最高的记录为18mm取向碳纳米管阵列, 随着合成碳纳米管技术的细化,最大的长度很可能继续增长。碳纳米管生长过程也可能形成其它形貌,包括竹节状、弯曲、螺旋型结构的碳纳米管。碳纳米管的密度、直径大小以及有无缺陷是影响碳纳米管材料力学性能应用最关键的因素。
图 2-2-2金刚石、石墨、碳纳米管、富勒烯的成键结构[23]
2.2.2碳纳米管的分类
碳纳米管的分类可以根据层数、形态、导电性、手性等方面进行相应的分类,但通常按层数进行分类。根据碳纳米管中碳原子层数的不同,碳纳米管可以大致分为三类:单壁碳纳米管(Single-Walled Carbon Nanotubes,SWCNTs)、双壁碳纳米管(Double-Walled Carbon Nanotubes,DWCNTs) 以及多壁碳纳米管(Multi-Walled Carbon Nanotubes,MWCNTs)。单壁碳纳米管是由单层石墨片层卷曲而成的,具有较好的结构对称性与单一性。双壁碳纳米管是由两层同轴的石墨片层卷曲而成的,有着与单壁碳纳米管不同的性质。多壁碳纳米管是由多层同轴的石墨片层卷曲而成,形状类似于同轴电缆。多壁碳纳米管在开始形成的时候,层与层之间很容易成为陷阱中心而形成缺陷,因而多壁管的管壁上通常含有较多的缺陷,而单壁碳纳米管则不存在这类缺陷。
图 2-2-3碳纳米管高分辨电镜照片
除此之外,按照碳纳米管的导电性,还可以将其分为导体性碳纳米管和半导体性碳纳米管,单壁碳纳米管的导电性介于导体和半导体之间,其导电性能取决于碳纳米管的直径和螺旋角,对于半导体碳纳米管,其能隙宽度与其直径呈反比关系,而导体性的碳纳米管则可作为构筑纳米器件的导线在微纳电子器件中得到应用。
2.3 碳纳米管的生长机理
CNTs 的生长机理主要是汽-液-固(vapor-liquid-solid—VLS)模型。VLS模型主要有以下三个方面步骤:首先是催化剂吸附含有碳源的气体,使碳源分子裂解生成碳原子;然后碳原子溶解在纳米催化剂颗粒的体相中,形成一液态的亚稳态;最后沉淀的固体碳原子在纳米催化剂表面形成CNTs。目前关于CNTs 生长机理已有许多解释和模型,较为普遍的有两种:底部生长机理和顶部生长机理。
2.3.1 顶部生长机理
顶部生长机理认为:在高温条件下,纳米催化剂颗粒吸附并催化裂解碳源气体生成碳原子,碳原子在纳米催化剂颗粒表面扩散;但由于浓度梯度的存在,碳原子还同时不断地向纳米催化剂颗粒内部扩散,当达到饱和以后,碳原子从纳米催化剂颗粒的底部析出,生成六边形构成的石墨层结构的CNTs。顶部生长模式中,纳米催化剂颗粒位于 CNTs的顶端,随着CNTs的生长而迁移,见图2-3-1a。
2.3.2 底部生长机理
底部生长机理认为:碳原子在纳米催化剂颗粒中的扩散达到饱和后,从纳米催化剂颗粒的顶部析出,纳米催化剂颗粒位于CNTs的底部,见图2-3-1b。
图2-3-1 Cnts生长机理
CNTs究竟以哪一种机理生长取决于纳米催化剂颗粒与基底的结合强度,如果纳米催化剂颗粒与基底结合强度高,CNTs以底部生长机理为主;反之,以顶部生长机理为主。
不论是顶部生长机理还是底部生长机理,在 CNTs的生长过程中,起主要作用的是C原子的在纳米催化剂颗粒的表面扩散(surface diffusion—SD)和体相扩散(bulk diff usion—BD。Louchev在文中指出,由于BD 系数约为10-8cm2/s ,远小于 SD系数10-3cm2/s ,所以在 CNTs的生长过程中,SD起主要作用。
2.4 碳纳米管的性能
2.4.1 碳纳米管的力学性能
碳纳米管具有很好的力学性能,它的拉伸强度可达150 GPa,是钢的100倍,比常规石墨纤维至少高一个数量级,密度却只有钢的1/6;它的弹性模量可达1TPa,约为钢的5倍,与金刚石的弹性模量相当。结构上碳纳米管与高分子材料虽然相似,但碳纳米管的结构稳定性远远超过高分子材料。与其它材料相比,碳纳米管可制备出具有很高强度的材料,拉伸强度可达800 GPa,以其它工程材料为本体与碳纳米管复合形成复合材料,这样获得的复合材料具有良好的弹性模量、拉伸强度,抗疲劳能力,对改善复合材料力学性能带来极大的方便。
在化学键中,σ键是最强的共价化学键,它们是由原子轨道迎头重叠而成,碳纳米管是由σ键构成,因此其被认为是沿轴向方向拉伸强度最大的材料,所以碳纳米管具有很高的杨氏模量和拉伸强度。通过计算获得的单壁碳纳米管、多壁碳纳米管、石墨、钢的弹性模量、拉伸强度以及密度做了比较,具体数据如表 所示实验与理论基本一致,但不同材料结果差异还是很大,尤其是多壁碳纳米管,因为多壁碳纳米管中的缺陷与合成方法密切相关。
表2-4-1碳纳米管力学性能
2.4.2 热学性能
因为碳纳米管具有非常大的长径比,因此它具有良好的导热性能。当其沿着长度方向进行热交换时效率很高,沿垂直方向进行热交换效率较低。所以只要选取合适的取向,碳纳米管便可做成各向异性的热输运材料。在复合材料中掺入少量的碳纳米管材料,其热导率将会大大提高。理论计算结果显示碳纳米管的导热系数大于金刚石。不过,测量单根碳纳米管的导热系数是一件很困难的事情,目前还没有获得突破,Hone釆用电弧法制备的单壁碳纳米管,将其轧成尺寸5mm*2mm*2mm的方块,室温下测得未经处理的碳纳米管块材的热导率值远小于理论计算值。碳纳米管块材中的空隙和纳米管之间的接触都会大大减小导热率。与石墨相比,碳纳米管沿轴向方向与垂直轴方向的热输运能力有很大的区别。因此, 该结果不能代表碳纳米管的实际热导率。正如单根纳米碳管的电导率是碳纳米管本体材料的电导率的50 - 150倍一样,如果单根碳纳米管的热导率也是如此,那么它的的热导率应为1750 - 5800 W/m*K。通过测量碳纳米管块材的热导率与温度的关系曲线可以推断,碳纳米管的导热是由声子决定的,并就此估计出碳纳米管中声子的平均自由程约为0.5 -1.5 um。由于声子量子化效应,碳纳米管在低温时可能有特殊热学行为。理论和实验表明,在温度大于100K时,单壁碳纳米管管束和多壁碳纳米管中的管间亲合较弱,它们的比热与石墨的比热相近,大约为700mJ/g*K。
2.4.3 碳纳米管的电学性能
CNTs的电学性能是目前研究最广泛的课题之一。在CNTs内,由于电子量子限域所致,电子只能在石墨片中沿着 CNTs 的轴向运动,因此 CNTs 表现出独特的电学性能。采用紧束缚近似模型,计算了 CNTs 的能带结构,发现当纳米管的管轴垂直于 C-C 键时,构成碳管一个周长的六元环结构单元数n为3的倍数时,CNTs 表现为金属性,否则就是半导体性的,如图2-4-1所示。
图 2-4-1 Cnts结构示意图
CNTs的电学输运性质由其纳米尺度造成。CNTs把石墨的半金属性质与能级和电子波的量子规律有机地结合起来,在CNTs周围传播的电子只有特定波长的被保留下来,其它的则可能完全抵消,并且电子只能在单层石墨片中沿CNTs的轴向运动,径向运动受限制。在石墨片里,物理上称为费米点的特殊电子态决定了它的全部电导性,其它态的电子则完全不能自由运动。金属性和半导体性的CNTs之间可以形成整流结[24]
2.4.4 光学性能
无缺陷碳纳米管特别是单壁碳纳米管具有确定的带隙和能带结构,是光学和光电子应用的理想材料。可以采用焚光、拉曼和紫外-红外等光谱手段测量单根单壁碳纳米管的光谱。另外单根单壁碳纳米管的电致发光和光导性能也在研究中。碳纳米管具有良好的光学性能,它可以吸收和发散光谱,利用碳纳米管的这一特性可望实现量子密码技术和单分子传感器在常温条件下,碳纳米管能够吸收频谱较窄的光信号,同时能稳定地辖射光信号,这意味着碳纳米管材料在光信号传输、储存和恢复方面具有应用前景。研究人员发现,利用聚焦激光强烈照射碳纳米管,碳纳米管能够吸收光波,并辖射新频谱光波,这种新频谱携带着碳纳米管材料物理特性的信号,进一步研究表明,碳纳米管材料可以还原福射与原来照射的频谱完全相同的光波。利用碳纳米管材料这一新特性,可以在未来实现基于碳纳米管材料的光信号传输、储存和恢复形成的密码新技术,实现量子级密码传输技术[25]。
2.5碳纳米管的制备
自1991 年碳纳米管被发现以来,由于具有广泛的应用前景,引起了国内外研究工作者的极大关注,其制备与研究己成为了研究的前沿和热点。制备高纯度、高产量的碳纳米管是对其进行结构表征、性能测试以及进一步应用研究的前提和基础。因此制备技术是碳纳米管研究的关键环节。目前,碳纳米管制备方法主要有:电弧放电法、激光蒸发法和化学气相沉积法等。
2.5.1 电弧放电法
电弧放电法(Arc Discharge)是最早应用于制备碳纳米管的方法。该方法是在真空反应室内充一定压强的惰性气体(如氦气、氩气等),采用较大面积的石墨棒作阴极,面积较小的石墨棒为阳极。在电弧放电的过程中,两石墨电极之间保持一定的间隙,随着反应的进行阳极石墨棒不断被消耗,最后在阴极上沉积出多壁碳纳米管。1991 年,Iijima 在 C60的制备装置中引入氩气,首先在阴极上沉积出了直径为 4~30 nm、长度达1μm由石墨层构成的微管,产物中还有大量的富勒烯、无定形炭等杂质,碳管含量很低。Ebbesen 和 Ajayan 尝试采用氦气取代氢气作为缓冲气体,并将气体压力提高,使碳纳米管的产量达到了克量级,而且其纯度也大大提高。
图2-5-1电弧放电装置示意图[26]
2.5.2 激光蒸发法
激光蒸发法(Laser Evaporation)是 Smalley 研究小组首创的制备单壁碳纳米管的方法。其具体工艺是:以高纯的 Fe、Co、Ni 等过渡金属及其合金与石墨进行混合,经高压压制成片状石墨靶材,在真空室中以激光照射靶材,使其蒸发,在气相中形成碳纳米管,同时利用载气将产物带到另一端的水冷铜收集器上。Iijima 等人发现激光脉冲间隔时间越短,碳纳米管产率越高,而碳纳米管的结构并不受脉冲间隔时间的影响。用 CO2激光蒸发法,在室温下可获得单壁碳纳米管,若采用快速成像技术和发射光谱可观察到氢气中含碳碎片的形貌,这一诊断技术使跟踪研究单壁碳纳米管的生长过程成为可能。1996 年,Smalley 研究小组在 1200ºC下用激光蒸发石墨棒得到了纯度达70%、直径均匀的单壁碳纳米管束。X射线衍射和电子显微镜检测结果表明单壁碳纳米管具有统一的直径,并通过范德华力自组织集结成束状结构,每根管束包含100~500 根单壁碳纳米管。该方法可以制备出高纯度的单壁碳纳米管,但设备较复杂,而且能耗大成本高,不适合大规模生产。
图 2-5-2激光蒸发法制备碳纳米管的装置示意图
2.5.3 化学气相沉积法
化学气相沉积法(Chemical Vapor Deposition,CVD)是一种简单易行且产率高的方法,也是目前较为常用的制备碳纳米管的方法。其具体工艺是:用含碳气体(如甲烷、乙炔、苯等)在一定温度下,在过渡金属 Fe、Co、Ni 等催化剂作用下进行催化分解。CVD 法常用的催化剂为过渡金属元素及其化合物,这是因为过渡金属元素在与碳形成碳化物时自由能变化接近零,即碳原子与这些金属原子结合或分开时能量变化很小。因此在气相生长碳纳米管生长过程中,碳在催化剂颗粒内部扩散以及从催化剂颗粒内析出时所需要的能量变化很小,因而提供了有利于气相生长碳纳米管的基本动力学条件。
化学气相沉积法典型的反应装置示意图如图2-5-3。一般采用石英管作为反应室,当对催化剂进行活化处理后,在一定温度(500~1300ºC)下,通入一定比例的碳氢化合物与载气(通常为氩气)。碳氢化合物在催化剂颗粒上经过分解、扩散和析出,生长碳纳米管。混合气体的流量、碳氢化合物的分压、反应温度及催化剂颗粒的状态等因素对碳纳米管的生长有重要的影响[27]。
图 2-5-3化学气相沉淀法的反应装置示意图[28]
2.6.碳纳米管的预处理
2.6.1 碳纳米管的纯化
无论采用何种方法制备碳纳米管,在生成碳纳米管的过程中难免会有催化剂、原料等杂质掺加到碳纳米管中,因此在对碳纳米管进行活化修饰之前必须对碳纳米管进行纯化处理。常用的纯化方法包括絮凝法、微量过滤法、色谱分析程序法、离心过滤法等温和净化碳纳米管的方法,还有氧化纯化法包括强氧化性酸(如H
