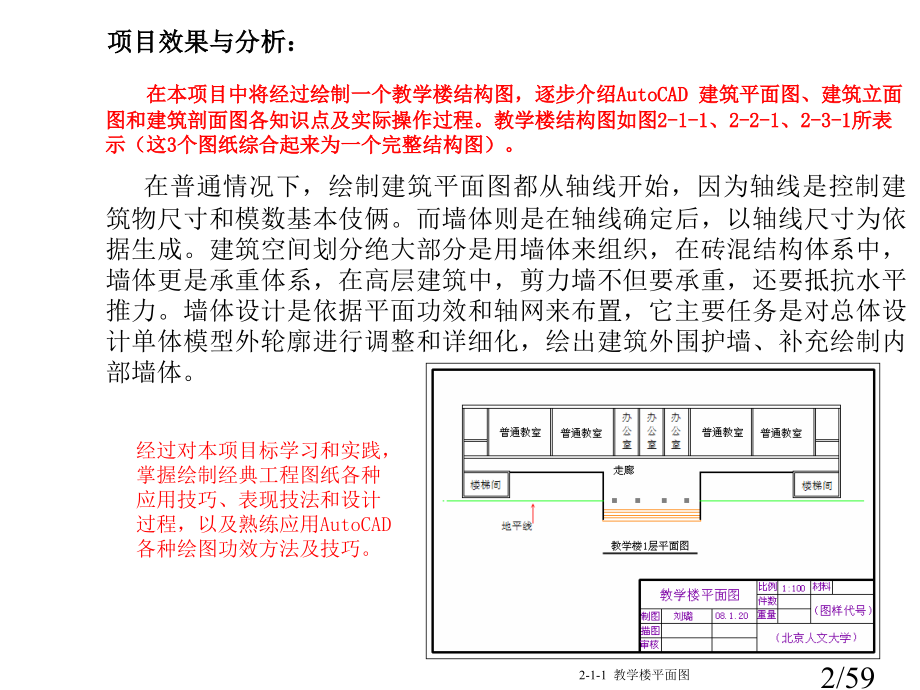

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考!,项目2 绘制教学楼结构图,在绘制建筑结构图时，我们首先要考虑整个建筑平面布置，他反应建筑内部合作功效、建筑内外空间关系、交通联络、建筑设备、室内装饰布置、空间流线组织及建筑结构形式等最直观伎俩，它是立、剖面及三维模型和透视图基础。所以在建筑结构图绘制中，我们首先学习就是建筑平面图。建筑专业除了绘制基本平面图纸外，还要依据建筑施工要求，绘制出立面图、剖面图、给排水图、大样祥图、总平面图等工程图纸。,任务,1,绘制教学楼一层平面图,2.1.1建筑绘图要求,2.1.2绘制直线对象,任务2 绘制教学楼平面布置图,2.2.1建筑绘图中门窗,2.2.2应用图块,2.2.3创建表格与计算数据,任务3 绘制教学楼正立面图,2.3.1建筑立面图应用,2.3.2创建曲线对象,2.3.4,填充图案,1/59,在本项目中将经过绘制一个教学楼结构图，逐步介绍,AutoCAD,建筑平面图、建筑立面图和建筑剖面图各知识点及实际操作过程。教学楼结构图如图2-1-1、2-2-1、2-3-1所表示（这3个图纸综合起来为一个完整结构图）。,在普通情况下，绘制建筑平面图都从轴线开始，因为轴线是控制建筑物尺寸和模数基本伎俩。而墙体则是在轴线确定后，以轴线尺寸为依据生成。建筑空间划分绝大部分是用墙体来组织，在砖混结构体系中，墙体更是承重体系，在高层建筑中，剪力墙不但要承重，还要抵抗水平推力。墙体设计是依据平面功效和轴网来布置，它主要任务是对总体设计单体模型外轮廓进行调整和详细化，绘出建筑外围护墙、补充绘制内部墙体。,项目效果与分析：,经过对本项目标学习和实践，掌握绘制经典工程图纸各种应用技巧、表现技法和设计过程，以及熟练应用,AutoCAD,各种绘图功效方法及技巧。,2-1-1,教学楼平面图,2/59,任务,1,绘制教学楼一层平面图,一、任务效果,本任务将绘制如图,2-1-1,所表示“教学楼平面图”。建筑平面图普通步骤是先依据需要图形内容进行样图设置，然后再对各部分进行绘制（建筑工程中墙体、门窗、踏步、标高、设备、尺寸、说明等不一样图形），这些图形按国家规范要求应该采取实线、虚线、中心线、点划线等各种不一样线型，而且线宽度各不相同。为了便于管理这些图形，使它们不致于出现混乱，把各个不一样特征（线型、线宽、颜色等）图形放在不一样层上进行处理，极大地方便了对图形修改和编辑。,2-1-1,教学楼平面图,3/59,二、相关知识,2.1.1,建筑绘图要求,1建筑绘图基本标准,（1）建筑绘图长度单位为“毫米”。标高单位为“米”,（2）建筑绘图长、宽应以300为模数，高度以100为模数。,（3）外墙宽度普通为240或360毫米，非承重墙为120毫米。,（4）普通楼梯间宽度为2400毫米或2700毫米。台阶高度普通为150毫米，宽为300毫米。扶手高度为900毫米。,（5）阳台栏杆高为1100毫米，窗台高为900毫米。,（6）窗宽普通为300整倍数，房间门宽普通为900毫米，入口防盗门宽为1000毫米，卫生间和厨房门宽为650700毫米。,2建筑绘图中轴网,建筑平面设计绘图普通从定位轴线开始，建筑轴线主要用于确定建筑结构体系，是建筑定位最根本依据，也是建筑体量决定原因。建筑施工每一个部件都是以轴线为基准定位，确定了轴线，也就决定了建筑承重体系和非承重体系；决定了建筑开间及进深；决定了楼板、柱网、墙体布置型式。所以轴线普通以柱网或主要墙体为基准布置。,轴线按平面形式有3种：,正交轴网,、,斜交轴网,和,圆弧轴网,，其绘制方法分别以下。,4/59,（,1,）正交轴网绘制,正交轴网是指以水平轴线与垂直方各轴线之间夹角为直角轴线网络，其普通绘制方法是用,LINE（,直线）命令绘制第一条水平轴线与垂直轴线；再用“偏移”命令或“阵列”命令生成其它轴线。,正交轴网有两种，,一个是正交正放,，如图2-3-18所表示；,二是正交斜放,，如图2-3-19所表示。其绘制方法与正交正放轴网相同，只是在正交正放轴网绘制完成后应用“旋转”命令将其旋转适当角度，如轴网含有对称性或单元性，可在作为对称部分或单元轴网后用“镜象”或“复制”命令绘制相同轴网，这么可大大降低工作量，充分发挥,CAD,绘图优势。,图,2-1-,18,正交正放轴网,图,2-1-,19,正交斜放轴网,5/59,在建筑设中，因为用地特殊性或者建筑设计复杂性，也经常碰到斜交轴网，如图2-1-20所表示。所谓斜交轴网是指同一方各轴线平行，但轴线与轴线之间非垂直角度轴网，它绘制方法与正交轴网基本相同，只是绘制时要控制轴线之间夹角，轴线引线亦应同时偏移对应角度，而且轴线之间夹角还应在图纸中标注清楚。,（2）斜交轴网绘制,图,2-1-20,斜交轴网,6/59,（,3,）圆弧轴网绘制,对于圆弧建筑，其结构体系和柱网布置也经常是与该圆弧一致，如图2-1-21所表示。其轴网绘制方法是以圆心为基准，绘制一条轴线后用“阵列”命令环形阵列径向轴线，然后用“圆”或“圆弧”命令绘制环形轴线，所以，这类轴线绘制首要是圆心定义要准确。,图,2-1-21,圆弧轴网,7/59,2.1.2绘制直线对象,1,绘制直线对象,在,AutoCAD,中，提供各种绘制直线方法，它们分别是“直线”、“结构线”、“射线”和“多线”、“多段线”、“矩形”和“正多边形”7种画线命令。熟练掌握这些画线命令，能够利用其不一样特征，快速绘制出理想图纸.,注释：,直线,结构线,射线,多线、多段线,矩形,正多边形,8/59,（1）绘制直线,在一个由多条线段连接而成简单直线中，每条线段都是一个单独直线对象。使用,LINE,命令,能够创建一系列连续线段.能够单独编辑一系列线段中全部单个线段而不影响其它线段.能够闭合一系列线段,将第一条线段和最终一条线段连接起来。,绘制直线要准确定义每条直线端点位置，能够使用以下方法。,使用绝对坐标或相对坐标输入端点坐标值。,指定相对于现有对象对象捕捉.比如,能够将圆心指定为直线端点。,打开栅格捕捉并捕捉到一个位置。,其它方法也能够准确创建直线。最快捷方法是从现有直线进行偏移，然后修剪或延伸到所需长度。,9/59,（,2,）绘制射线对象,向一个或两个方向无限延伸直线，分别称为射线和结构线。在,AutoCAD,中射线和结构线主要用于绘制辅助参考线。,射线是三维空间中起始于指定点而且无限延伸直线。与在两个方向上延伸结构线不一样，射线仅在一个方向上延伸。单击“绘图”“射线”菜单命令或在命令行输入,RAY,命令，用户只需指定射线起点与经过点即可。如图2-,2,-22所表示为使用射线经过圆桌效果。,图2-2-22 使用射线,10/59,结构线就是从中点往两端无限延伸直线。可使用该命令绘制角平分线，而且无需知道角角度值，能准确、快速地平分角，以到达准确定位效果。,（,3,）绘制结构线对象,11/59,结构线画法：,结构线画法有各种，单击“绘图”工具栏中“结构线”按钮或在命令行输入,XLINE,命令，假如直接在绘图区单击，则可经过指定任意2点创建结构线；假如在命令行输入,H、V、A、B、O,等选项，则可按照提醒绘制水平、垂直、倾斜角度、二等分、偏移等形式结构线，如图2-1-23所表示。,备注：结构线按钮-,12/59,2,绘制多段线,在,AutoCAD,中绘制多段线，是作为单个对象创建相互连接序列线段。能够创建直线段、弧线段或二者组合线段，在创建这些线段同时，可随时改变线段宽度，如图2-1-24所表示。也就是说不论多段线有多少个点（段），均为一个整体，不能对其中某一段进行单独编辑。多段线惯用于绘制各种构件、外轮廓和三维实体等。多段线是作为单个对象创建相互连接序列线段。能够创建直线段、弧线段或二者组合线段。多段线提供单个直线所不具备编辑功效。比如，能够调整多段线宽度和曲率。创建多段线之后，能够使用,PEDIT,命令对其进行编辑，或者使用,EXPLODE,命令将其转换成单独直线段和弧线段。,图,2-1-24,绘制多段线,13/59,使用,SPLINE,命令将样条拟合多段线转换为真正样条曲线。,使用闭合多段线创建多边形,从重合对象边界创建多段线,创建圆弧多段线,绘制多段线弧线段时，圆弧起点就是前一条线段端点。能够指定圆弧角度、圆心、方向或半径。经过指定一个中间点和一个端点也能够完成圆弧绘制。,（1）多段线含有以下特征：,（2）创建闭合多段线,能够经过绘制闭合多段线来创建多边形。要使多段线闭合，在命令行提醒“指定对象最终一条边起点”提醒时，输入,C（,闭合）选项并按“空格”键确认，即可绘制闭合多段线。,14/59,（3）创建宽度多段线,使用“宽度”和“半宽”选项能够绘制各种宽度多段线。能够依次设置每条线段宽度，使它们从一个宽度到另一宽度逐步递减。指定多段线起点之后，即可使用这些选项。,利用“半宽”选项绘制箭头图形，效果如图2-1-25所表示。在绘制多段线过程中，每一段都能够重新设置半宽值。,图,2-1-25,利用半宽选项绘制箭头图形,15/59,能够从闭合区域重合对象边界创建多段线，如图2-1-26所表示。使用边界方式创建多段线是独立对象，与用来创建它对象不一样。能够按照编辑其它多段线方法对它进行编辑。,（4）从对象边界创建多段线,图,2-1-26,从对象边界创建多段线,16/59,（5）创建圆弧多段线,利用“圆弧”选项绘制如图2-1-27所表示图形。绘制多段线弧线段时，圆弧起点就是前一条线段端点。能够指定圆弧角度、圆心、方向或半径。经过指定一个中间点和一个端点也能够完成圆弧绘制。在绘制多段线过程中，如上一段是圆弧，将绘制出与此圆弧相切线段或圆弧。,图,2-1-27,创建圆弧多段线,17/59,3绘制矩形与正多边形,在,AutoCAD,中矩形画法很简单，仅需提供它两个对角点坐标即可。假如用户在绘制矩形之前，经过输入,C、E、F、T,或,W,选项，还能够绘制倒角、圆角和带有厚度色矩形。,（1）绘制倒角矩形,使用绘图工具栏中矩形命令 ，按照命令行窗口提醒，绘制一个倒角矩形，如图2-1-28所表示。,图,2-1-28,绘制倒角矩形,18/59,（2）绘制带有线宽圆角矩形,图,2-1-29,绘制带宽度圆角矩形,使用绘图工具栏中矩形命令 ，按照命令行窗口提醒，绘制一个绘制带有线宽圆角矩形，如图2-1-29所表示。,19/59,正多边形是含有31024条等长边闭合多段线。创建正多边形是绘制正方形、等边三角形、八边形等简单方法。用户可经过与假想圆内接或外切方法，以及经过指定正多边形某一边端点方法绘制正多边形。,能够使用各种方法创建正多边形。,假如已知正多边形中心与每条边（内接）端点之间距离，则能够指定其半径。,假如已知正多边形中心与每条边（外切）中点之间距离，则指定其半径。,指定边长度和放置边位置。,使用以上3种方法绘制正多边形，如图2-1-30所表示。在左图和中间图中，点1是正多边形中心，点2定义定点位指定半径长度。,（3）绘制正多边形,图,2-1-30,绘制多边形,20/59,4绘制多线,（1）多线包含1至16条平行线，这些平行线称为元素。经过指定每个元素距多线原点预想偏移量，可以确定元素位置。可以创建和保存多线样式，或者使用包含两个元素默认样式。还可以设置每个元素颜色、线型，以及显示或隐藏多线接头。接头是那些出现在多线元素每个顶点处线段。,多线可以使用多种端点封口，例如直线或圆弧。最多可认为一个多线样式添加16个元素。如果创建或修改一个元素，使它具有负偏移，它将出现在“多线样式”对话框图像控件原点下方。,（2）使用现有多线样式绘制多线时，能够使用包含两个元素默认样式，也能够指定一个以前创建样式。默认样式是最近使用多线样式。假如未使用过,MLINE,命令，也能够是,STANDARD,样式。开始绘制之前，能够修改多线对正和百分比。对正用来确定多线是绘制在光标上端还是下端，或者确定多线原点是否和光标中心对齐。默认设置是下端（上对正）。百分比用来控制多线全局宽度（使用当前单位）。,多线百分比不影响线型百分比。假如要修改多线百分比，可能需要对线型百分比做对应修改，以预防点画线尺寸不正确。,21/59,（3）多线命令能够同时绘制出多条平行线，每条线地特征能够不一样，其线宽、偏移量、百分比、样式和端点都能够进行设置。多线在默认状态下为双线，如图2-1-31所表示。,图,2-2-31,绘制默认多线,22/59,任务,2,绘制教学楼平面布置图,一、任务效果,本任务是在任务2绘制“教学楼平面图”基础上绘制出如图2-2-1所表示“教学楼平面布置图”。平面布置图绘制出门窗、楼梯等建筑内部结构图，在进行建筑设计时，首先要考虑整个平面布置，它表达了设计者一个总体思绪，及对空间布置和材料属性驾驭能力。在建筑平面布置图中，除了需要绘制出最基本平面图，还需要依据需要绘制出一些地面明细图，并标示出该装饰设计一些主要参数及材料属性。,图,2-2-1,平面布置图,经过对本任务学习和实践，掌握表格创建与计算数据、图块创建与编辑等方法和技巧，以及建筑绘图中门窗和楼梯绘制要求及表示方法。,23/59,二、相关知识2.2.1建筑绘图中门窗,1建筑绘图中窗,在绘图环境设置中，最好为门窗绘制专门设置一个图层并命令为“门窗”层。在制作门窗块时，就打开该图层进行编辑。,门窗块最好用,WBLOCK,命令,做成外部块并存于一个专门图库目录。所绘制标准窗块插入点普通可定于标准块左端竖线中心，插入时便于定位。,窗块共分11种，即：单层固定窗、单层外开上悬窗、单层中悬窗、单层内开下悬窗、单层外开平面窗、立转窗、单层内开平窗、单层内外开平开窗、左右推拉窗、上推窗、百叶窗。,它们共有6种表现方式，如图2-2-30所表示。,图,2-2-30,各种窗平面图例,24/59,2,建筑绘图中门,按照,GBJ104-87,建筑制图标准进行分类，门共有13种，即：单扇门（平开或弹簧门）、双扇（平开或单面弹簧门）、对开折叠门、墙外单扇推拉门、墙外双扇拉门、墙内双扇推拉门、单扇双面弹簧门、单扇内外开层门（包含平开或单面弹簧）、双扇内外双层站（包含平开或单面弹簧）、转门、折叠上翻门、卷门和提升门，其中几个惯用门块如图2-2-31所表示。,提醒：,建筑设计中，不是每一个门都会包括到，惯用有平开门、弹簧门、推拉门及卷帘门，门块可制成宽度为1000标准块，插入时便于输入百分比。,图,2-2-31,惯用门平面图例,25/59,2.2.2应用图块,1内部图块和外部图,块是由一个或多个图形实体组成、以一个名称命名图形单元。还能够是绘制在几个图层上不一样特征对象组合。块能够在同一图形或其它图形中重复使用对象。要定义一个图块，首先要绘制好组成图块图形实体，然后再对其进行定义。图块分为内部图块和外部图块两类。所以，图块定义又分为内部图块定义和外部图块定义。,（1）内部图块是指只能在定义该图块图形内部使用，不能应用于其它图形一个,CAD,内部文件。通常在绘制较复杂图形时，会用到内部图块。使用绘图工具栏中“创建块”命令 ，能够定义内部图块。在定义内部图块时，需指定图块名称、插入点以及插入单位等。,（2）使用,WBLOCK（,创建外部块）命令，能够将所选实体以图形文件形式保留在计算机中，即外部图块。用该命令形成图形文件与其它图形文件一样能够打开、编辑和插入。在建筑制图中，使用外部图块也较为广泛，读者可预先将所要使用图形绘制出来，然后用,WBLOCK,命令将其定义为外部图块，从而在实际绘图时，快速地插入到图形中。,（3）在建筑绘图中，一些惯用件（如：门、窗、洁具等）是使用频率较高图形，经常重复使用或仅仅调整其尺寸，对于这种经常重复使用图元，我们能够将其定义为外部块，方便随时调用。因为内部块定义方法与外部块完全相同，所以在这里只讲解外部块定义方法。,26/59,在命令行输入,WBLOCK（,定义外部块）命令，调出“写块”对话框，如图2-2-32所表示。在该对话框“源”栏中选中“对象”单项选择项，以选择对象方式指定外部图块；在“基点”栏中单击“拾取点”按钮 ，在绘图区单击点1作为基点，返回“写块”对话框；在“对象”栏中单击“选择对象”按钮 ，在绘图区选择作为外部块门图形，如图2-2-33所表示。按“空格”键返回“写块”对话框；在“文件名和路径”文本框中指定外部图块存放路径和名称，此时“写块”对话框如图2-2-34所表示。然后，单击“确定”按钮，将选择图形定义为图块，并保留在指定文件夹中。,2,创建与使用图块,图,2-2-32,“写块”对话框,单击绘图工具栏中“插入块”按钮，调出“插入”对话框。在该对话框中单击“浏览”按钮 ，又调出“选择图形文件”对话框。在该对话框中选择“门”块文件，单击“打开”按钮，关闭该对话框并返回“插入”对话框中，如图2-2-34示。,在“插入”对话框中设置缩放百分比和旋转角度，单击“确定”按钮。然后，在绘图区单击，即可插入“门”图块。,27/59,命令行窗口提醒操作步骤以下。,命令,:,INSERT,指定插入点或,百分比,(,S)/X/Y/Z/,旋转,(,R)/,预览百分比,(,PS)/PX/PY/PZ/,预览旋转,(,PR):,（,单击点）,图,2-2-33,需要定义图块,图,2-2-34,“插入”对话框,在建立一个块时，组成块实体特征将随块定义一起存放，当在其它图形中插入块时，这些特征也伴随一起插入。,（1）0层上图块特征：0层上“随层”块特征随其插入层特征改变而改变。假如组成块实体是在0层上绘制而且用“随层”设置特征，则该块不论插入哪一层，其特征都采取当前层设置。,（2）指定颜色和线型图块特征：假如组成块实体含有指定颜色和线型，则块特征也是固定，在插入时不受当前图形设置影响。,（3）“随块”固块特征：“随块”图块特征是随不一样绘图环境而改变。假如组成块实体采取“随块”设置，则块在插入前没有任何层、颜色、线型、线宽设置，被视为黑色连续线。当块插入当前图形中时，块特征按当前绘图环境层、颜色、线型和线宽设置。,3,图块特征,28/59,（4）“随层”图块特征：假如由某个“随层”设置实体组成一个内部块，这个层颜色和线型等特征将设置并储存在块中，以后不论在哪一层插入都保持这些特征。假如在当前图形中插入一个含有“随层”设置外部块，当外部块所在层在当前图形中未定义，则,AutoCAD,自动建立该层放置块，块特征与块定义时一致；假如当前图形中存在与之同名而特征不一样层，当前图形中该层特征将覆盖块原有特征。,4,图块编辑,图块是由一个或多个实体组成特殊实体，能够用“移动”、“旋转”等命令对图块进行整体编辑，但不能使用“修剪”、“偏移”等命令对其进行编辑。,（1）使用“分解”命令能够将图块分解成若干个基本组成对象。该命令能够用于对图块、三维线框、实体、多线或面域等分解。,（2）使用修改工具栏中分解命令 ，按照命令行窗口提醒，在绘图区选择要分解对象，即可将其分解。分解前图块如图2-2-35所表示，分解后图块如图2-2-36所表示。,图,2-2-35,分解前图块,图,2-2-36,分解后图块,29/59,命令行窗口提醒操作步骤以下。,命令,:,EXPLODE,选择对象,:,指定对角点,:,找到,1,个,选择对象,:,（3）若一个图块被屡次重复插入在一幅图形文件中，当对这些已插入块进行整体修改时，用块重新定义即可一次性更新全部已插入块而不用单独修改。重新定义块方法普通是将一个插入块分解后加以修改编辑，再用,BLOCK,命令重新定义为同名块，将原有块覆盖，图形中引用相同块将全部自动更正。这种方法用于修改不大图块。,表格是在行和列中包含数据对象。表格是由单元组成矩形矩阵，这些单元中包含注释（主要是文字，但也有块）。能够在表格中插入简单公式，用于计算总计、计数和平均值，以及定义简单算术表示式。创建表格对象时，首先创建一个空表格，然后在表格单元中添加内容。创建表格方法与本任务“绘制明细表”方法完全相同。,2.2.3,创建表格与计算数据,30/59,1编辑表格,（1）在命令状态下双击表格对象，即可进行表格编辑状态，如图2-2-37所表示。单击拖曳“移动表格”夹点，即可移动表格位置；单击拖曳“均匀拉伸表格高度”夹点，即可将全部表格高度拉伸；单击拖曳单元格上夹点，即可调整单元格大小。,图,2-2-37,编辑表格,（2）按,Shift,键并在多个单元内单击，即可选中多个单元。在单元格内部单击时，表格所在单元格标签为黄色显示，标识出当前选中单元格位置，同时显示出“表格”工具栏，如图2-2-38所表示。,31/59,编辑行和列,合并和取消合并单元,改变单元边框外观,编辑数据格式和对齐方式,锁定和解锁编辑单元,插入块、字段和公式,创建和编辑单元样式,将表格链接至外部数据,图,2-2-38,选中多个单元时状态,（3）选择单元后，在其上单击鼠标右键，调出“表格”快捷菜单。该菜单含有和“表格”工具栏完全相同功效。选择单元后，能够按,Ctrl+Y,键重复上一个操作。,使用此工具栏，能够执行以下操作：,32/59,2,计算表格内数据,表格创建完成后，用户能够单击该表格上任意网格线以选中表格，然后经过使用“特征”面板或夹点来修改该表格。还能够在表格中插入公式和进行计算。,图,2-2-39,求和计算,（2）对于算术表示式，等号（=）使单元格能够使用以下运算符，依据表格中其它单元格内容来计算数值表示式：+、-、/、*、和=。在如2-2-40所表示图中，乘积公式用于计算单元格,A2,到,A4,之乘积。,（1）要在选定表格单元格中插入公式，单击鼠标右键，然后选择“插入公式”命令。也能够使用“表格”工具栏来输入公式，先单击单元格打开“表格”工具栏，然后输入要计算公式。在如2-2-39所表示图中，求和公式用于计算单元格,A2,到,A4,之和。,图,2-2-40,乘积计算,33/59,3,使用快速计算器,单击标准工具栏中“快速计算器”按钮 ，即可调出“快速计算器”面板，如图2-2-41所表示。他包含与大多数标准数学计算器类似基本功效。另外，“快速计算器”还含有尤其适合用于,AutoCAD,功效，比如几何函数、单位转换区域和变量区域。,与大多数计算器不一样是，,“快速计算器”是一个表示式生成器,。为了获取更大灵活性，它不会在用户单击某个函数时马上计算出答案。相反，它让用户输入一个能够轻松编辑表示式，完成后，用户能够单击“等号=”或按,Enter,键。稍后，用户能够从“历史统计”区域中检索出该表示式，对其进行修改并重新计算结果.,使用“快速计算”能够完成以下操作。,执行数学计算和三角计算。,访问和检验以前输入计算值进行重新计算。,从“特征”选项板访问计算器来修改对象特征。,转换测量单位。,执行与特定对象相关几何计算。,向（从）“特征”选项板和命令行复制和粘贴值和表示式。,计算混合数字（分数）、英寸和英尺。,定义、存放和使用计算器变量。,使用,CAL,命令中几何函数。,34/59,图,2-2-41,“快速计算器”面板,35/59,任务,3,绘制教学楼正立面图,一、任务效果,本任务依据任务2绘制“教学楼平面布置图”绘制出如图2-3-1所表示“教学楼正立面图”。在绘制立面墙体时应注意，墙体是有宽度，普通外墙宽度为240毫米或360毫米。另外，凡是在平面图中向外凸出部分在立面图中均应有表述，在绘制时尤其应该注意凸出外柱、雨棚、装饰构件等部分。在用各种方法绘出立面墙线后，还需要对墙线进行编辑，如墙线和其它轮廓线接头、断开、延伸、删除、圆角、移动等。,经过对本任务学习和实践，掌握曲线对象绘制与编辑，以及“建筑立面图”绘制及表示方法。,图,2-3-1,教学楼正立面图,36/59,二、相关知识2.3.1建筑立面图应用,1建筑立面图应用,建筑立面图普通包含立面图平面图素、墙线、门窗等其它装饰部件绘制。对于单体建筑设计而言，一栋建筑设计外观好坏取决于建筑立面设计。建筑立面图则是反应建筑外部空间关系：门窗位置、形式与开启方式；室外装饰布置及建筑结构形式等最直观伎俩，它是三维模型和透视图基础。,一栋建筑依据观察方向不一样有几个方向立面图，而立面图绘制是建立在建筑平面图基础上，它尺寸在宽度方向是受建筑平面约束，而高度方向尺寸是依据每一层建筑层高及建筑部件在高度方向位置而确定。,在立面设计中，上层立面总是基于下一层平面外墙轮廓，所以在完成一层平面后，能够复制后进行修改得到二、三、四乃至其它层立面。,37/59,2,建筑立面图设计,建筑立面设计可分为,方案设计,、,初步设计,及,施工图设计,3个阶段。,（1）方案设计阶段立面图普通依据平面图设计方案，在完成草图后，再到计算机中绘图。方案设计阶段立面图表示内容比较简单，主要表示内容是墙体、门窗、阳台、雨篷、踏步等建筑部件大致形式和位置，确定各部件初步尺寸,这些尺寸能够无须十分准确。,（2）初步设计阶段建筑立面设计是以方案设计阶段立面图、城市规划要求及总体初步方案造型为依据，对单体建筑立面设计详细化。与方案设计阶段立面图相比,初步设计阶段建筑立面设计尺寸应该基本准确，能够标注水平尺寸和标高。门窗需要用比较准确形状表示、墙体外轮廓需画粗线、其它装饰部件也必须准确表示。,（3）建筑立面施工图必须表明建筑各部分位置、结构做法、材料、尺寸、细部节点，文本说明也要十分详尽，注明建筑所采取标准图集号或做法。建筑设计绘制次序没有标准，也没有统一要求。在传统手工绘图中，普通是在调整完成建筑平面施工图绘制后进行立面图绘制。不然，建筑平面施工图修改将给其它对应图纸修改带来巨大工作量。但在利用,AutoCAD,辅助建筑设计过程中，则可完全打破这一束缚，能够利用,CAD,便于修改强大优势任意选定某一类图纸进行设计作图。,38/59,3,绘制立面图基本方法,（1）各向独立绘立面图,传统立面图绘制方法是基于手工绘图,AutoCAD,方法。该绘制方法必须首先绘制建筑平面图。这种立面图绘制方法如同手工绘图，即直接调用平面图，关闭不要图层，删去一些无须要图素，依据平面图某方向外墙、外门窗等位置和尺寸，按照“长相等、高平齐、宽对正”标准直接用,AutoCAD,绘图命令绘制某方向建筑立面投影图。在绘制时，能够用“直线”和“偏移”命令绘制一些辅助线帮助准确定位。这种绘图方法简单、直观、准确，是最基本作图方法，如同手工绘制图形，能表达出计算机绘图定位准确、修改方便优势，但它产生立面图是彼此分离，不一样方向立面图必须独立绘制。,39/59,（,2,）模型投影法,该方法是利用,AutoCAD,建模准确、“消隐”快速优势，首先建立起建筑三维模型（能够是建筑物外表三维面模型，也能够是实体模型），然后经过选择不一样视点观察模型并进行“消隐”处理，得到不一样方向建筑立面图。这种方法优点是它直接从三维模型上提取二维立面信息，一旦完成建模工作，就能够得到任意方向建筑立面图。可在此基础上作必要补充和修改，生成不一样视点室外三维透视图。很多专业,CAD,软件即采取这种方法生成图形。详细做法是将各层建筑平面图关闭无用图层，删去无须要图素后组合起来，依据平面图外墙、外门窗等位置和尺寸，结构建筑物表面三维模型或实体模型，普通为了减小此三维模型数据量，我们只需要建立建筑全部外墙和屋顶表面模型可。,40/59,4,立面图墙线绘制,（1）应依据建筑门窗形式和尺寸、门窗离地面高度绘制立面门窗。门窗大小、高度应符合建筑模数，普通门窗尺寸都有一定要求，如普通门高度为2米，入口防盗门宽度为1米，高窗底框高度应为15米以上，普通窗户底框高度应为0.9米。门宽度、高度及门立面形式设计是依据门平面位置和尺寸、人流量要求而定；窗大小及种类是依据窗平面位置和尺寸、房间采光要求、使用功效要求及建筑造型要求确定。,（2）在工程项目标设计中，建筑师应该尽可能降低门窗种类和数量。在用,AutoCAD,绘制门窗时，最正确方法是先依据不一样种类门窗制作一些标准立面门、窗块，在需要时依据实际尺寸指定百分比缩放插入，或直接调用建筑专业图库图形。,（3）绘制好立面墙体和门窗后，则可依据台阶、雨篷、阳台、室外楼梯、花台等建筑部件详细平面位置和高度位置绘制其立面形状，依据方案设计装饰方案绘制特殊装饰部件。在绘制这些部件时，需要注意是这些部件在平面位置和高度方向位置。,41/59,2.3.2创建曲线对象1绘制样条曲线和修订云线,（1）绘制样条曲线,AutoCAD,使用一个称为非一致有理,B,样条曲线（,NURBS）,尤其样条曲线类型。,NURBS,曲线在控制点之间产生一条光滑曲线。样条曲线可用于创建形状不规则曲线，比如为地理信息系统（,GIS）,应用或汽车设计绘制轮廓线。,使用“样条曲线”命令 创建曲线，即,NURBS,曲线。与那些包含类似形样条曲线拟合多段线图形相比，包含样条曲线图形占用较少内存和磁盘空间。,可经过指定点来创建样条曲线。也可封闭样条曲线，方便使起点和端点重合。按照命令行窗口提醒，绘制样条曲线如图2-3-26所表示。,图,2-3-26,创建样条曲线,42/59,（,2,）绘制修订云线,修订云线是由连续圆弧组成多段线，用于在检验阶段提醒用户注意图形某个部分，在检验或用红线圈阅图形时，可以使用修订云线功能亮显标记以提高工作效率。“修订云线”命令 ，用于创建由连续圆弧组成多段线以组成云线形对象。用户可认为修订云线选择“普通”或“画笔”选项。如果选择“画笔”选项,修订云线看起来像是用画笔绘制。,可以从头开始创建修订云线，也可以将对象（例如圆、椭圆、多段线或样条曲线）转换为修订云线。按照命令行窗口提示，绘制画笔样式修订云线，如图2-3-27所示。,图,2-3-27,绘制画笔样式修订云线,43/59,2,绘制圆与圆弧,（,1,）绘制圆,绘制圆方法有各种，,AutoCAD,提供缺省方法是用指定,圆心,和,半径,方法绘制圆。绘制圆也能够用指定圆心和直径、用两点定义直径、用三点定义圆周等方法来创建圆。另外，还能够依据与其它已知圆相切关系来绘制圆，这些方式与“绘图”“圆”菜单命令相对应。,单击“绘图”“圆”菜单命令中子菜单项，即能够选择方式绘制圆，使用该菜单命令绘制各种圆效果，如图,2-3-28,所表示。,图,2-3-28,各种绘制圆方法,44/59,绘制与其它对象相切圆,切点是一个对象与另一个对象接触而不相交点。要创建与其它对象相切圆，先选定该对象，然后指定圆半径。在如,2-3-29,所表示图中，加粗圆是正在绘制圆，点,1,和点,2,用来选择相切对象。,图,2-3-29,绘制与其它对象相切圆,45/59,（,2,）绘制圆弧,在,AutoCAD,中绘制圆弧含有顺时针和逆时针特征，默认情况下，总是按逆时针方向绘制圆弧。假如在经过指定夹角绘制圆弧时，将夹角设置为负值可按顺时针方向绘制圆弧。,“圆弧”命令除了能够以指定“起点”、“端点”、“距离”方式绘制图形外，,AutoCAD,还提供了各种创建方式，以供用户选择。这些方式与“绘图”“圆弧”菜单命令相对应。,下面介绍一些惯用绘制圆弧方法,:,经过指定三点绘制圆弧,经过指定三点能够绘制圆弧。在如,2-3-30,所表示图中，圆弧起点捕捉到直线端点。在该示例中，圆弧第二点捕捉到中间圆。,图,2-3-30,指定三点绘制圆弧,图,2-3-31,起点、圆心、角度绘制圆弧,经过指定起点、圆心、角度绘制圆弧,假如存在能够捕捉到起点和圆心点，而且已知包含角度，即可使用“起点、圆心、角度”或“圆心、起点、角度”选项绘制圆弧，如图,2-3-31,所表示。,46/59,假如存在能够捕捉到起点和中心点，而且已知弦长，即可使用“起点、圆心、长度”或“圆心、起点、长度”选项绘制圆弧，如图,2-3-32,所表示。其中，弧弦长决定包含角度。,经过指定起点、圆心、长度绘制圆弧,图,2-3-32,指定起点、圆心、长度绘制圆弧图,（,3,）绘制圆环,圆环是填充环或实体填充圆，即带有宽度闭合多段线。要创建圆环，先指定它内外直径和圆心，再经过指定不一样中心点，能够继续创建含有相同直径多个副本，如图,2-3-33,左图所表示；假如要创建实体填充圆，需将内径值指定为,0,，如图,2-3-33,右图所表示。,图,2-3-33,绘制圆环,47/59,2.3.4,填充图案,1,填充图案,在AutoCAD中，使用图案填充命令 ，调出“图案填充和渐变色”对话框，如图2-3-34所示。可认为选定区域填充图案或颜色，还可以创建区域覆盖对象来使区域空白。使用当前线型定义简单线图案，也可以创建更复杂填充图案。有一种图案类型叫做实体，它使用实体颜色填充区域。,图,3-1-34 “,图案填充和渐变色”（图案填充）对话框,48/59,（,1,）定义图案填充边界,在,AutoCAD,中，能够使用多个方法，选择填充图案边界。,主要有以下几个：,指定封闭对象区域中点。,选择封闭区域对象。,将填充图案从工具选项板或设计中心拖曳到封闭区域。,需要注意是,：填充图形时，将忽略不在对象边界内整个对象或局部对象。假如填充时碰到文本、属性或实体填充对象，而且该对象被选为边界集一部分，则,HATCH,命令将填充该对象四面，如图,2-3-35,所表示。,在,AutoCAD,中使用“边界”区域中选项能够添加、删除和重新创建边界，还能够查看当前选择。,图,2-3-35,边界集填充,49/59,（,2,）控制图案填充原点,默认情况下，填充图案一直相互“对齐”。假如需要移动图案填充起点（称为原点），在“图案填充和渐变色”（图案填充）对话框中“图案填充原点”区域选择“指定原点”复选框，再在图形中单击，即能够单击处为原点进行图案填充，如图,2-3-36,所表示。,图,2-3-36,填充原点,50/59,在,AutoCAD,中提供了很各种预定义实体填充及,50,各种行业标准填充图案，可用于区分对象部件或表示对象材质。本程序还提供了符合,ISO,（国际标准化组织）标准,14,种填充图案。当选择,ISO,图案时，能够指定笔宽，笔宽决定了图案中线宽。,预定义图案共分为,4,大类，它们分别是,ANSI,图案,、,ISO,图案,、,其它预定义图案,和,自定义图案,。其中“图案填充和渐变色”（,ISO,）对话框如图,2-3-37,所表示；“图案填充和渐变色”（其它预定义）对话框如图,2-3-38,所表示。,（,3,）选择填充图案,图,2-3-37 “,填充图案选项板”（,ISO,）对话框,图,2-3-38 “,填充图案选项板”（其它预定义）对话框,51/59,（,4,）填充带旋转角度图案,在使用图案填充命令时，不但能够填充图案，还能够在“图案填充和渐变色”（图案填充）对话框“角度和百分比”区域，设置图案缩放百分比及旋转角度。利用“图案填充”命令带旋转角度图案，效果如图,2-3-39,所表示。,图,2-3-39,填充带旋转角度图案,52/59,（,5,）创建独立图案填充,在“图案填充和渐变色”（图案填充）对话框“选项”区域，选中“创建独立图案填充”复选框，可将同一个填充图案同时应用于图形多个区域时，指定每个填充区域都是一个独立对象。以后，在修改一个区域中图案填充时，而不会改变全部其它图案填充，如图,2-3-40,所表示。,图,2-3-40,创建独立图案填充,53/59,2,填充渐变色,图,3-1-41,填充渐变色,在,AutoCAD,中，不但能够填充图案，还可为图形填充渐变色。渐变填充是实体图案填充，能够表达出光照在平面上而产生过渡颜色效果。能够使用渐变填充在二维图形中表示实体。,使用渐变填充中颜色能够从浅色到深色再到浅色，或者从深色到浅色再到深色平滑过渡。选择预定义渐变方式（比如，线性渐变、对称渐变或径向渐变等）并为渐变指定角度。在两种颜色渐变填充中，都是从浅色过渡到深色，从第一个颜色过渡到第二种颜色。,渐变填充使用与实体填充相同方式应用到对象，并能够与其边界相关联，也能够不进行关联。当边界更改时，关联填充将自动随之更新。,54/59,（,1,）单击“绘图”工具栏中“图案填充”按钮 ，调出“图案填充和渐变色”对话框。在该对话框中单击“渐变色”标签，打开“渐变色”选项卡设置内容，如图,2-3-42,所表示。,（,2,）在“图案填充
