班级 姓名 成绩
高二物理人教版选修3-1恒定电流
一、单项选择题（每小题3分，每题只有一个正确选项，共30分）
1、电源电动势和内电阻都保持一定，在外电路的电阻逐渐减小的过程中，下列说法正确的是
A．电源的路端电压一定逐渐减小 B．电源的路端电压一定逐渐增大
C．电路中的电流一定逐渐减小 D．电路中的电流可能逐渐减小
2、如图1所示的电路中，由于电路出现故障，灯L1变暗（未熄灭），灯L2变亮，故障原因是
[来源:Zxxk.Com]
A．R4短路 B．R1断路
C．R3断路 D．R2短路

A
a
b
R1
R2
RB
E
r

图3
图2
图1

3．为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在。图2是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器RB所在处出现断针时，电流表的电流I、ab两端的电压U将(　 　)
A．I变大，U变大 B．I变小，U变小
C．I变大，U变小 D．I变小，U变大
E r
S
A2
A1
甲
E r
S
A2
A1
乙
图4
4、把6个相同电灯接成如图3(甲)、(乙)所示两电路，调节变阻器，两组电灯均能正常发光．设(甲)、(乙)两电路消耗的电功率分别为P1、P2，则
A．P1＞3 P2 B．3 P1＝P2 C．P1＜3P2 D．P1＝3P2
5．用两个相同的小量程电流表，分别改装成了两个量程不同的大量 程电流表A1、A2，若把A1、A2分别采用并联或串联的方式接入电路，如图4所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是 (　 　)
A．图甲中的A1、A2的指针偏角相同
B．图甲中的A1、A2的示数相同
C．图乙中的A1、A2的示数和偏角都不同
D．图乙中的A1、A2的指针偏角相同
图5
U/V
I/A
4
1
5
3
4
6
0
2
6．图5为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V。则该电路可能为 ( ) www.k@s@5@ 高#考#资#源#网
R1
C
S
R2
R3

a
b

7．平行板电容器C与三个可变电阻器R1、R2、R3以及电源连成如图6所示的电路。闭合开关S待电路稳定后，电容器C两极板带有 一定的电荷。要使电容器所带电荷量增加，以下方法中可行的是 ( )
A．只增大R1，其他不变 B．只增大R2，其他不变
图6
C．只减小R3 ，其他不变 D．只增大a、b两极板间的距离，其他不变
R
R0
E
r
S
图7
8．如图7所示，电源的电动势为E，内阻为r，R0为定值电阻，R为变阻器，已知R0>r。为使R0上消耗的电功率最大，应将变阻器阻值调整到(　 　)
A．R0　 B．R0＋r
C．R0－r D．0
图8

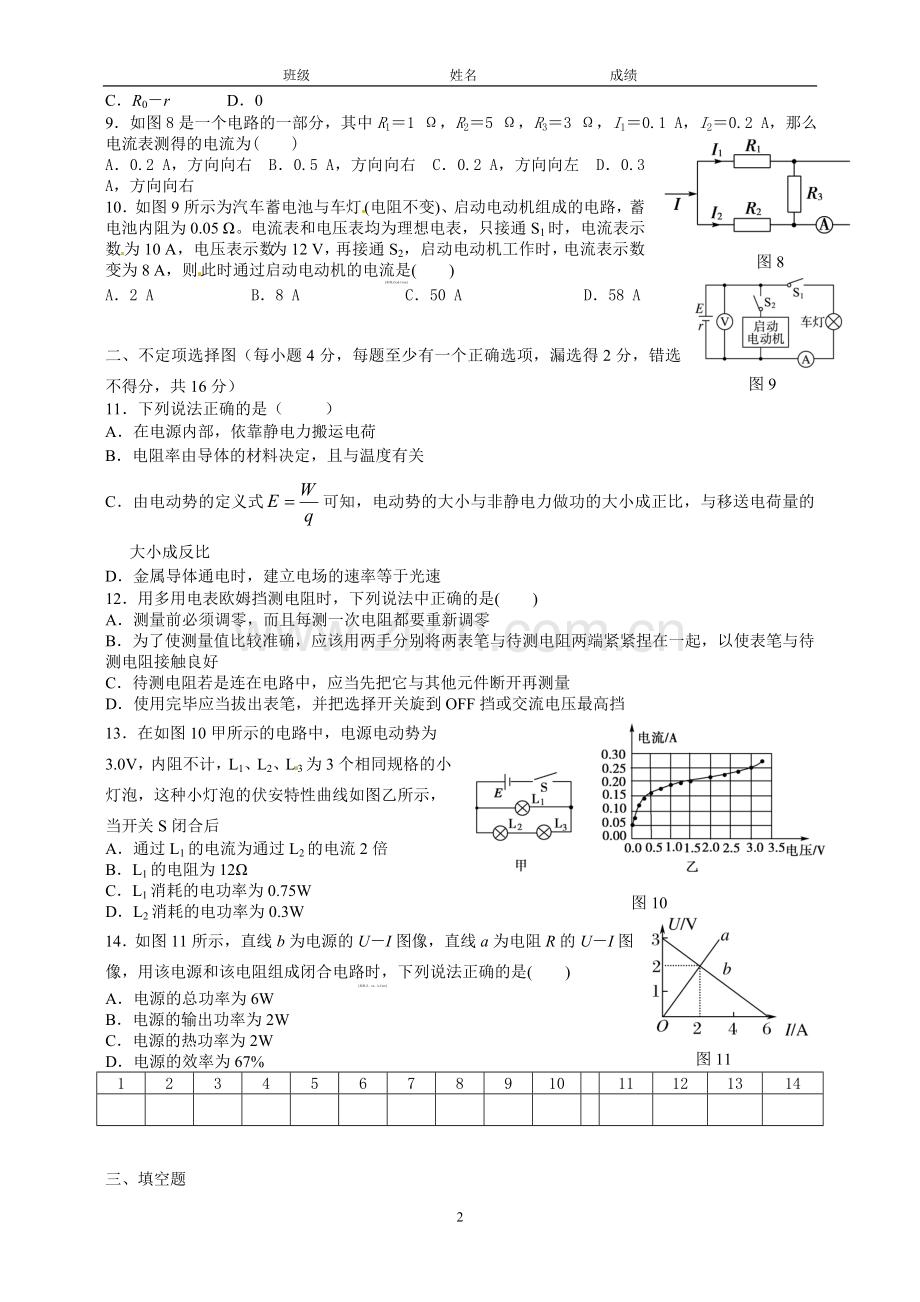

9．如图8是一个电路的一部分，其中R1＝1 Ω，R2＝5 Ω，R3＝3 Ω，I1＝0.1 A，I2＝0.2 A，那么电流表测得的电流为(　　)
A．0.2 A，方向向右 B．0.5 A，方向向右 C．0.2 A，方向向左 D．0.3 A，方向向右
图9
10．如图9所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05 Ω。电流表和电压表均为理想电表，只接通S1时，电流表示数为10 A，电压表示数为12 V，再接通S2，启动电动机工作时，电流表示数变为8 A，则此时通过启动电动机的电流是( )
[来源:Zxxk.Com]
A．2 A B．8 A C．50 A D．58 A

二、不定项选择图（每小题4分，每题至少有一个正确选项，漏选得2分，错选不得分，共16分）
11．下列说法正确的是（ ）
A．在电源内部，依靠静电力搬运电荷
B．电阻率由导体的材料决定，且与温度有关
C．由电动势的定义式可知，电动势的大小与非静电力做功的大小成正比，与移送电荷量的大小成反比
D．金属导体通电时，建立电场的速率等于光速
12．用多用电表欧姆挡测电阻时，下列说法中正确的是(　　)
A．测量前必须调零，而且每测一次电阻都要重新调零
B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好
C．待测电阻若是连在电路中，应当先把它与其他元件断开再测量
D．使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡
13．在如图10甲所示的电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关S闭合后
A．通过L1的电流为通过L2的电流2倍
B．L1的电阻为12Ω
图10
C．L1消耗的电功率为0.75W
D．L2消耗的电功率为0.3W
14．如图11所示，直线b为电源的U－I图像，直线a为电阻R的U－I图像，用该电源和该电阻组成闭合电路时，下列说法正确的是(　　)
[来源:Z。xx。k.Com]
A．电源的总功率为6W
B．电源的输出功率为2W
图11
C．电源的热功率为2W
D．电源的效率为67%
1
2
3
4
5
6
7
8
9
10

11
12
13
14

三、填空题
15.甲乙两条铜线横截面积之比S甲：S乙=4:1，长度之比为L甲：L乙=1:4，若将两条铜线并联后接到同一电压上，则通过的电流之比I甲：I乙=
16．一只电流表的满偏电流为Ig=3 mA，内阻为Rg=100Ω，若改装成量程为I=30mA的电流表，应并联的电阻阻值为 Ω；若将改装改装成量程为U=15V的电压表，应串联一个阻值为 ________ Ω的电阻。
17．用伏安法测电阻，可采用如图12所示的甲、乙两种接法。如所用电压表内阻为5000Ω，电流表内阻为0.5Ω。
（1）当测量100Ω左右的电阻时，宜采用 __ （填“甲”或“乙”）电路；
图12
（2）现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V、0.5 A,则此电阻的测量值为 Ω，真实值为 Ω。（均保留3位有效数字）
18．某同学采用如图13甲所示的电路测定电源电动势和内电阻，已知干电池的电动势约为1.5V，内阻约2Ω，电压表(0～3V　内阻约3kΩ)，电流表(0～0.6A　内阻约1.0Ω)，滑动变阻器有R1(10Ω　2A)和R2(100Ω　0.1A)各一只．

图13

(1)实验中滑动变阻器应选用________(选填“R1”或“R2”)．
(2)在图13乙中用笔画线代替导线连接实验电路．
(3)在实验中测得多组电压和电流值，得到如图丙所示的U－I图像，由图可较准确地求出电源电动势E＝________V；内阻r＝________Ω.（均保留3位有效数字）
19.某学习小组耍描绘一只小电珠（2.5V，0.5A） 的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A．电源E（电动势为3.0V，内阻不计）
B．电压表V l （量程为0～3.0V，内阻约为2kΩ）
C．电压表V 2 （量程为0～15.0V，内阻约为6kΩ）
D．电流表A 1 （量程为0～0.6A，内阻约为lΩ）
E．电流表A 2 （量程为0～100mA，内阻约为2Ω）
F．滑动变阻器R 1 最大阻值10Ω）
G．滑动变阻器R 2 最大阻值2kΩ）
（1）为了减小实验误差，实验中电压表应选择______，电流表应选择______滑动变阻器应选择______．（填器材前的字母代号）
（2）根据你的设计,请将下图中的实物图链接完整
（3）开关S闭合之前，图乙中滑动变阻器的滑片应该置于 端（填A,B,或AB中间）
（4）下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线．
U（V）
0
0.5
1
1.5
2
2.5
I（A）
0
0.17
0.30
0.39
0.45
0.49
（5）如果用一个电动势为1.5V，内阻为3Ω的电源与该小电珠组成电路，则该小电珠的实际功率为______（保留两位有效数字）

20. 某同学要测量一段长为L，直径为D的金属丝的电阻率。他先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应先将选择开关换成欧姆挡的“ 　　 ”档位(选填“×100”或“×1”)；然后重新 ，最后测量，其表盘及指针所指位置如右图所示，则此段电阻丝的电阻为 Ω．如若将该选择旋钮置于25mA档，表盘示数仍如该图则被测电流为
mA, 如若将该选择旋钮置于10V档，表盘示数仍如该图则被测电压为 V
21. 图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为 mm 乙：读数为__________cm

四、计算题
22．在如图14所示的电路中，所用电源电动势E=10V，内电阻r=1.0Ω，电阻R1可调。现将R1调3.0
Ω后固定。已知R2=16Ω，R3=Ω，求：
（1）开关S断开和接通时，通过R1的电流分别为多大？
（2）为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将R1的阻值调到多大？这时A、B间电路消耗的电功率将是多少？

图14

E
r
R1
R2
R3
C
S1
S2
23．如图16所示的电路中，电源电动势E＝9 V，内阻r＝2 Ω，定值电阻R1＝6 Ω，R2＝
10 Ω，R3＝6 Ω，电容器的电容C＝10 μF。
(1)保持开关S1、S2闭合，求电容器C所带的电荷量；
(2)保持开关S1闭合，将开关S2断开，求断开开关S2后流过电阻R2的电荷量。

图16

24．如图17所示的电路中，两平行金属板A、B水平放置，极板长l＝80 cm，两板间的距离d＝40 cm.电源电动势E＝40 V，内电阻r＝1 Ω，电阻R＝15 Ω，闭合开关S，待电路稳定后，将一带负电的小球从B板左端且非常靠近B板的位置以初速度v0＝4 m/s水平向右射入两板间，该小球可视为质点．若小球带电量q＝1×10－2 C，质量为m＝2×10－2 kg，不考虑空气阻力，电路中电压表、电流表均是理想电表．若小球恰好从A板右边缘射出(g取10 m/s2)．求：
(1)滑动变阻器接入电路的阻值为多少？
(2)此时电流表、电压表的示数分别为多少？
(3)此时电源的输出功率是多少？

图17

《恒定电流》测试答题卷

班级______________ 姓名________________ 班级序号________________ 成绩________________
三、填空题

15.___________________ 16.____________________ ___________________
17.(1)____________________ (2)_________________ __________________
18（1）

（3）

19.（1）

（3） （5）

20.

21.

四、计算题
22.

23.
E
r
R1
R2
R3
C
S1
S2

24.
