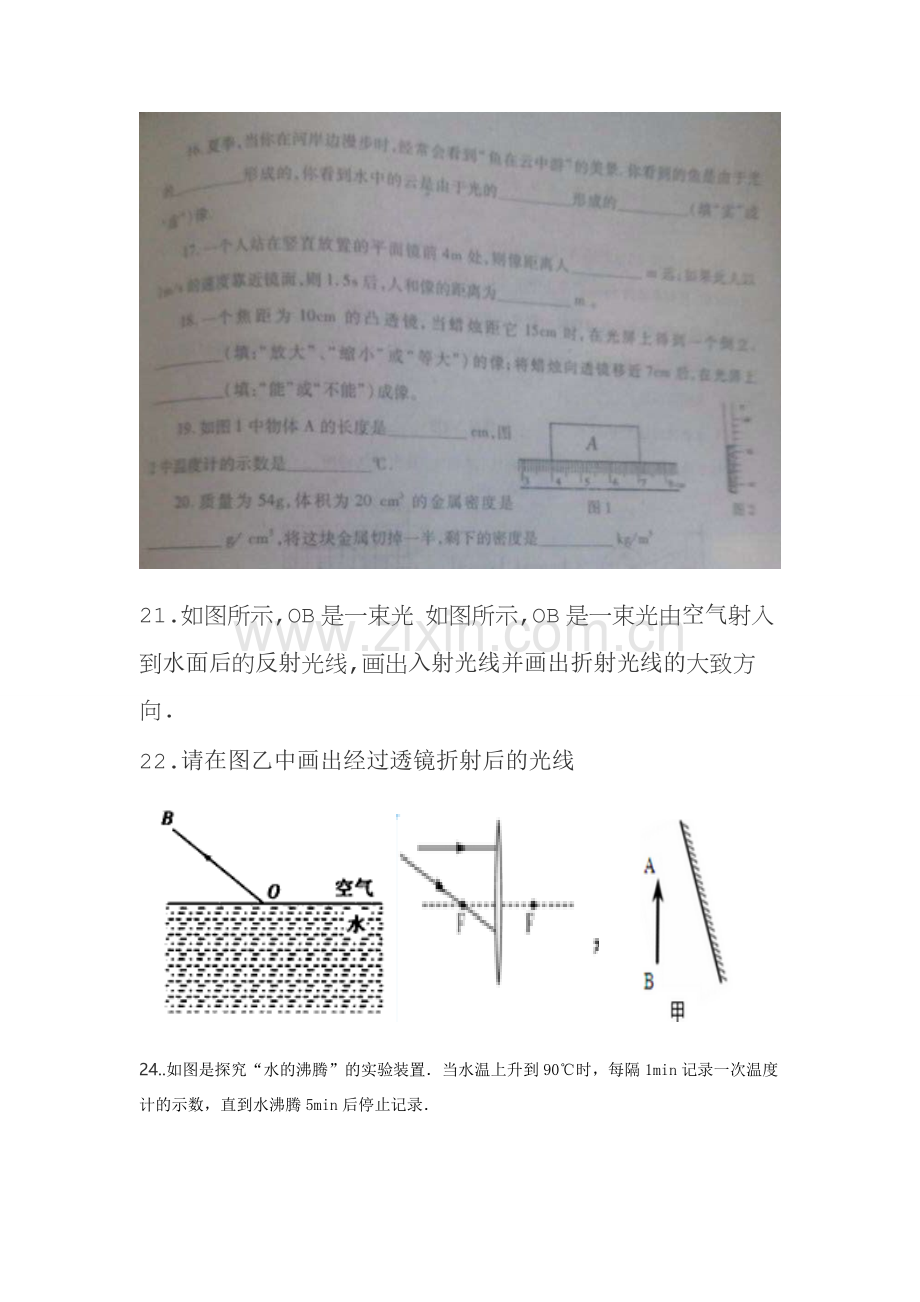

21. 如图所示,OB是一束光 如图所示,OB是一束光由空气射入到水面后的反射光线,画出入射光线并画出折射光线的大致方向.
22. 请在图乙中画出经过透镜折射后的光线
24..如图是探究“水的沸腾”的实验装置.当水温上升到90℃时,每隔1min记录一次温度计的示数,直到水沸腾5min后停止记录.
(1)图甲中温度计的示数为 96 ℃.图乙中,表示水在沸腾时的现象是其中的 图.
(2)根据实验数据,作出了水的温度随时间变化的图象,如图丙所示.有图象可知,在当时条件下,水的沸点是 ℃.
(3)水在沸腾过程中,需要 (选填“吸收”或“放出”)热量,温度 (选填“升高”或“不变”或“降低”).
(4)水沸腾时,杯口附近出现大量“白气”.“白气”是水蒸气遇冷 (填物态变化名称)形成的.
25.在做“探究凸透镜成像规律”的实验中:
(1)小莉将凸透镜正对太阳光,在透镜的另一侧移动光屏,在距透镜10cm处,屏上呈现出最小最亮的光斑,则此凸透镜的焦距约是 cm。
(2)小莉同学做实验时,发现烛焰在光屏上的像偏高,若要使烛焰在光屏中心成像,只调节光屏,应将光屏向 (选填“上”或“下”)移动。
(3)若将烛焰移至距凸透镜25cm处,移动光屏,使烛焰在屏上得道倒立、 清晰的实像, (选填“照相机”、“投影仪”或“放大镜)就是应用这一原理制成的
26.
兰兰的妈妈有一只金手镯,她在学习密度知识后,知道用密度可以对物质进行鉴别.于是她想通过实验来鉴别该手镯的真伪,以下是她进行测量的实验步骤:
(1)用调节好的天平测出金手镯的质量,当天平平衡时,右盘中砝码及游码的位置如图1所示.金手镯的质量______g;
(2)按图2所示的方法测出金手镯的体积,金手镯的体积是______cm3;
(3)金手镯的密度为______kg/m3.
27.一辆汽车在平直公路上行驶,在10min内前进6km,停车10min后又以72km/h的速度匀速行驶20min,求:
(1)汽车停车前的平均速度;
(2)汽车在全程中的平均速度.
28.一个容积为5×10-4m3玻璃瓶放在水平桌面上,里面盛有0.3千克的水,把小鹅暖石逐个投入瓶内.当总共投了0.5kg的石块后,水面刚好升到瓶口.(1)求水的体积(2)石块的密度
