未报大模板吊装方案-.doc

一、编制依据：
1、武警总医院干部经济适用房施工图纸
2、规范及标准
序号
规范、规程名称
编号
1
《混凝土结构施工质量验收规范》
《GB50204-2011》
2
《建筑施工高空作业安全技术规程》
《JGJ33-2001》
3
《建筑结构荷载规范》
《GB50009-2011》
4
《建筑安装分项工程施工工艺规程》
《DBJ/T01 – 26 - 2003》
5
《简明施工计算手册》
《GB50214 - 2001》
6
《建筑工程大模板技术规程》
《JGJ 74 - 2003》
二、工程概况
序号
项 目
内 容
1
工程名称
武警总医院干部经济适用房工程
2
建设地点
海淀区田村山南路22号
3
建设单位
中国人民武装警察部队总医院
4
设计单位
九源（北京）国际建筑顾问有限公司
5
监理单位
北京京航联工程建设监理有限责任公司
6
施工单位
江苏南通二建集团有限公司
7
质量监督单位
海淀区建设工程质量监督总站
8
建设规模
本工程建总建筑面积180143m2
9
基础类型
筏板基础
10
结构形式
地下车库：框架剪力墙结构
地上结构：剪力墙结构，配套商业楼及车库为框架结构

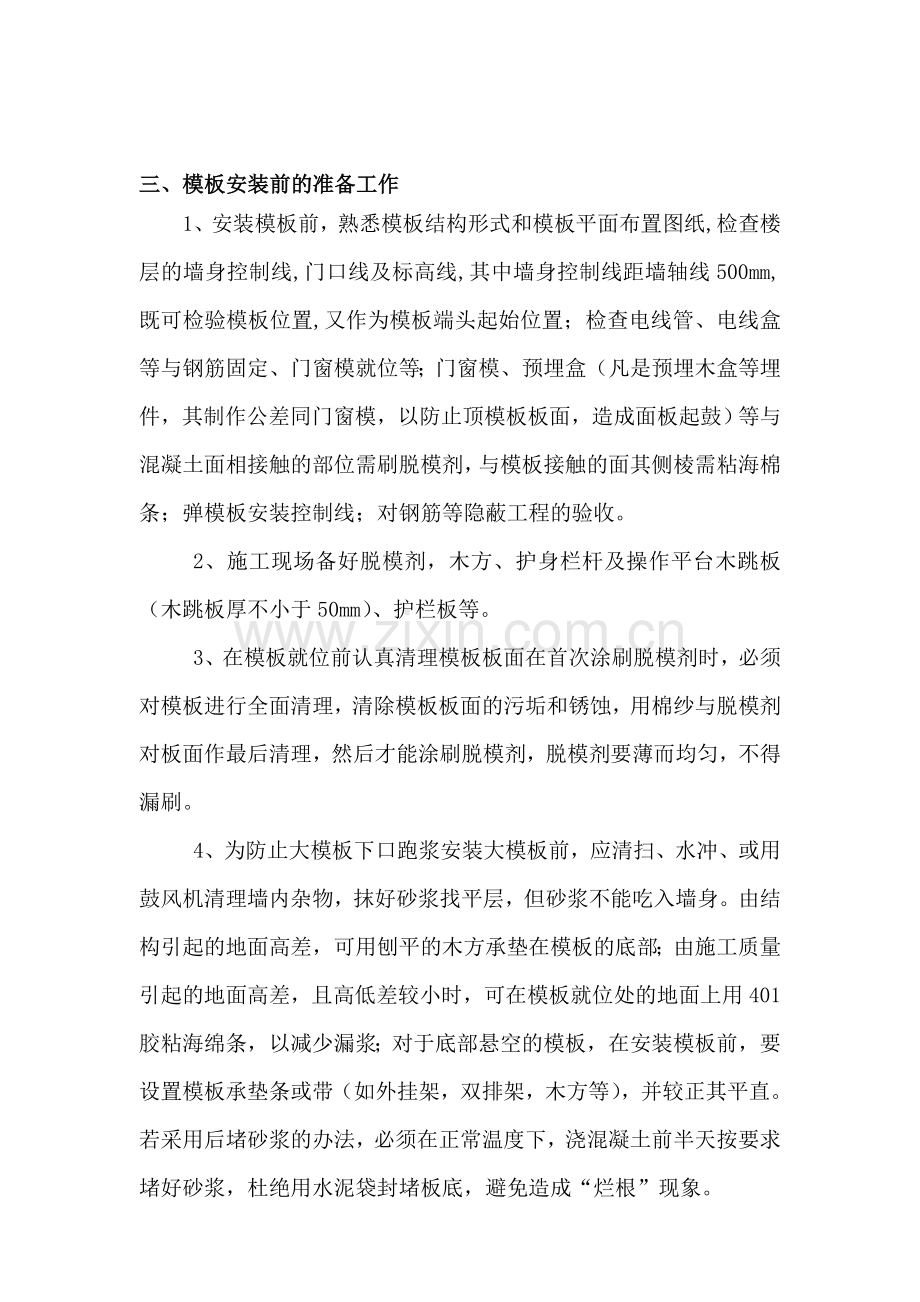

三、模板安装前的准备工作
1、安装模板前，熟悉模板结构形式和模板平面布置图纸,检查楼层的墙身控制线,门口线及标高线,其中墙身控制线距墙轴线500mm,既可检验模板位置,又作为模板端头起始位置；检查电线管、电线盒等与钢筋固定、门窗模就位等；门窗模、预埋盒（凡是预埋木盒等埋件，其制作公差同门窗模，以防止顶模板板面，造成面板起鼓）等与混凝土面相接触的部位需刷脱模剂，与模板接触的面其侧棱需粘海棉条；弹模板安装控制线；对钢筋等隐蔽工程的验收。
2、施工现场备好脱模剂，木方、护身栏杆及操作平台木跳板（木跳板厚不小于50mm）、护栏板等。
3、在模板就位前认真清理模板板面在首次涂刷脱模剂时，必须对模板进行全面清理，清除模板板面的污垢和锈蚀，用棉纱与脱模剂对板面作最后清理，然后才能涂刷脱模剂，脱模剂要薄而均匀，不得漏刷。
4、为防止大模板下口跑浆安装大模板前，应清扫、水冲、或用鼓风机清理墙内杂物，抹好砂浆找平层，但砂浆不能吃入墙身。由结构引起的地面高差，可用刨平的木方承垫在模板的底部；由施工质量引起的地面高差，且高低差较小时，可在模板就位处的地面上用401胶粘海绵条，以减少漏浆；对于底部悬空的模板，在安装模板前，要设置模板承垫条或带（如外挂架，双排架，木方等），并较正其平直。若采用后堵砂浆的办法，必须在正常温度下，浇混凝土前半天按要求堵好砂浆，杜绝用水泥袋封堵板底，避免造成“烂根”现象。
5、涂刷脱模剂：首次涂刷前，必须对板面进行全面清理，清除板面的油污和锈蚀，脱模剂要薄而匀，不得积存脱模剂，涂刷时，要注意周围环境，防止散落在建筑物、机具和衣物上，更不得刷在钢筋上。涂刷脱模剂后的模板，不得长时间放置，以防雨淋或落上灰尘，影响拆模。

四、大模板现场存放的位置及场地地面的要求
1、根据施工现场总平面图,确定模板堆放区、配件堆放区、及模板周转用地等。
2、大模板落地或周转至另一工作面时，必须一次安放稳固；倾斜度要符合≤75°自稳角的要求，然后及时进行板面清理工作。对于无法安装斜支撑的模板，则要放在模板堆放区的钢管架内。
3、模板堆放区要避开道路、消防管线，并满足相关消防要求，按施工现场平面图规定的位置，将模板、碗扣件等材料堆放场地进行清理、平整。
4、大钢模堆放区周边必须设置维护场地，每个堆放区设一出入口，左、右两侧各设一标识牌，标明模板适用范围、吊运、保养方法、脱模剂涂刷、使用、安全、质量等施工中注意点。
5、设专人负责模板堆放和标识工作，模板堆放应分规格、分类型，集中堆放，大模距两端 1/6 长度处用通长 100×100mm 木方垫起,应加临时支撑进行防护。（木模遇雨雪天气应用塑料布遮盖）；钢模用红漆在背面及上口标注其编号。
6、模板的维修、保养，四周搭设架子，两侧带行走平台，防护栏杆高 1.5m，相邻两块模净距≥600mm，必须≤75°，对面堆放,不能顺排放，不能满足上述要求时，需将支腿卸掉，用支架托起。
五、吊装注意事项
1、模板起吊时，要垂直起吊、稳起稳落、严禁大幅度摆动，起吊前，应检查模板是否与周围有刮兜的现象。
2、摘钩后，塔吊钩及钢丝绳必须超过模板平台架架护栏及其它障碍后方可转臂。
3、地面操作人员，在模板起吊时，必须离开模板2m以外，与塔司密切配合。
4、模板拆除后起吊过程中，必须听从指挥，缓慢起落，防止大模板碰撞混凝土墙体造成结构破损。
