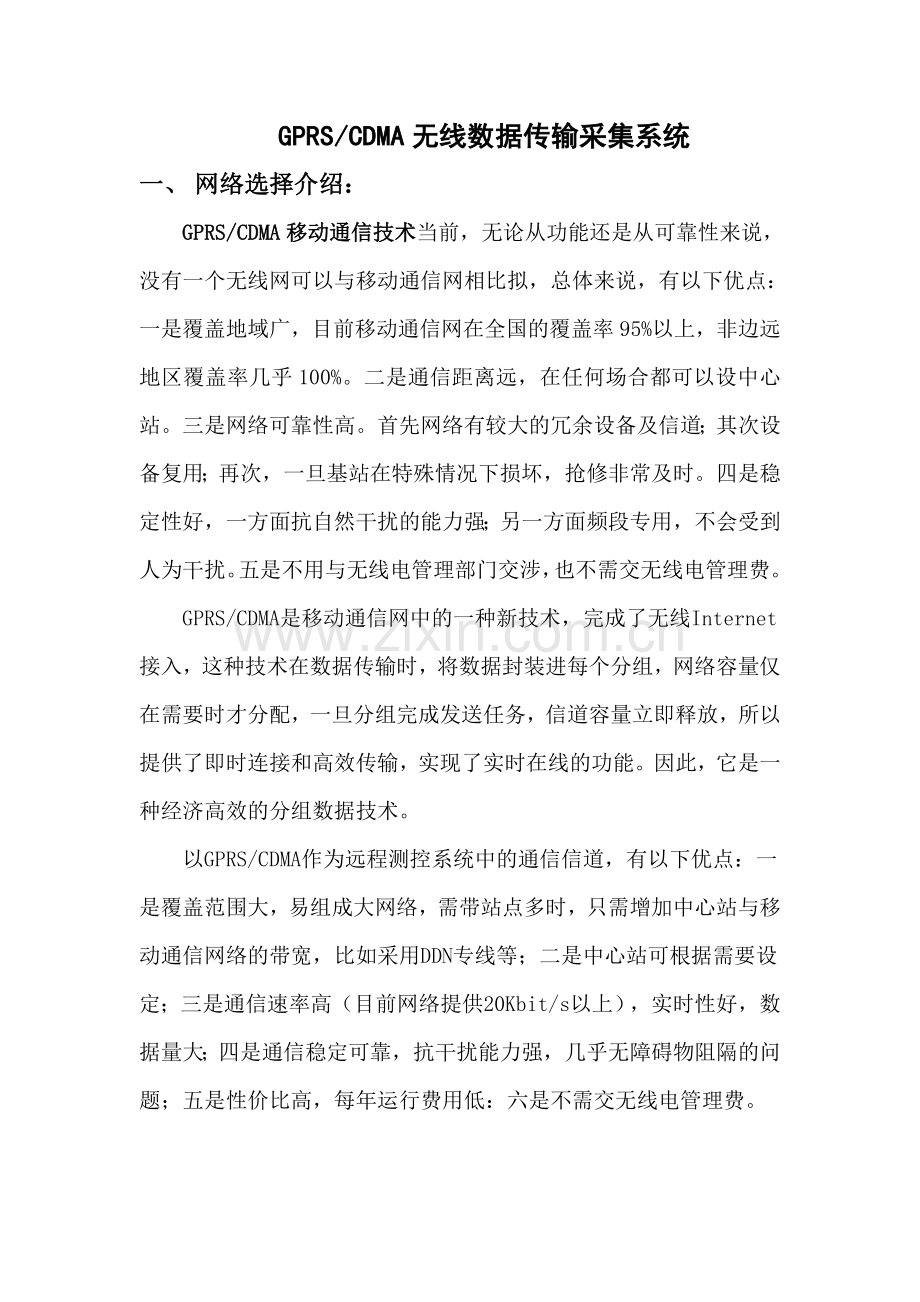

GPRS/CDMA无线数据传输采集系统
一、 网络选择介绍：
GPRS/CDMA移动通信技术当前，无论从功能还是从可靠性来说，没有一个无线网可以与移动通信网相比拟，总体来说，有以下优点：一是覆盖地域广，目前移动通信网在全国的覆盖率95%以上，非边远地区覆盖率几乎100%。二是通信距离远，在任何场合都可以设中心站。三是网络可靠性高。首先网络有较大的冗余设备及信道；其次设备复用；再次，一旦基站在特殊情况下损坏，抢修非常及时。四是稳定性好，一方面抗自然干扰的能力强；另一方面频段专用，不会受到人为干扰。五是不用与无线电管理部门交涉，也不需交无线电管理费。
GPRS/CDMA是移动通信网中的一种新技术，完成了无线Internet接入，这种技术在数据传输时，将数据封装进每个分组，网络容量仅在需要时才分配，一旦分组完成发送任务，信道容量立即释放，所以提供了即时连接和高效传输，实现了实时在线的功能。因此，它是一种经济高效的分组数据技术。
以GPRS/CDMA作为远程测控系统中的通信信道，有以下优点：一是覆盖范围大，易组成大网络，需带站点多时，只需增加中心站与移动通信网络的带宽，比如采用DDN专线等；二是中心站可根据需要设定；三是通信速率高（目前网络提供20Kbit/s以上），实时性好，数据量大；四是通信稳定可靠，抗干扰能力强，几乎无障碍物阻隔的问题；五是性价比高，每年运行费用低：六是不需交无线电管理费。

二、无线组网方式：
1.组网：专线连接
数据专线
由运营商的PDSN 经数据专线连接至用户的数据中心
数据安全性好；
时延小；
成本高。

2. 数据中心组网：VPN 隧道连接
由移动运营商经VPN 隧道连接至用户的数据中心
数据安全性好；时延较小
用户数据中心可通过ADSL 等各种接入方式接入运营商的VPN
服务器，成本较低，但需要运营商的支持

3. 数据中心组网：固定IP 连接
接很多公司都有一台连接Internet 的服务器，并有固定公网的IP 地址，但是考虑到服
务器的稳定运行问题，通常不允许在服务器上安装其他应用软件。所以数据中心系统也不允
许安装在该服务器上，
解决办法：采用NAT 端口映射(见上图)。

4. 数据中心组网：ADSL(或拨号)
域名认证服务器
可采用商用服务器，
可采用用户自己的服务器
连接时向域名服务器注册数据中心的IP 地址。
DTU
向域名服务器注册获取数据中心的中心的IP ；
获得数据中心IP 地址后与数据中心建立数据通道。
5. 组网： CDMA 终端连接
注意事项
需要运营商分配给数据中心CDMA 内网固定IP ；
开放CDMA 用户端对端数据通信；
适用于Polling 协议分时数据采集方式
数据中心
通过通过CDMA Modem 与DTU 实现中心对多点数据通信，CDMA 网络预先分配数据
中心内网固定IP 地址。
DTU
根据配置的数据中心内网IP 与数据中心建立数据通道。

三、产品特性介绍
HZ-0920DTU
产品简介：
　 昊志鑫源无线通信产品HZ-0920DTU系列工业级调制解调器是基于GPRS无线公共网，在成熟的GSM网络上构建无线数据网络，使各行业实现无线数据传输的成本和技术大为降低。HZ-0920DTU可以广泛运用于环保、油田、电力、金融、气象、交通、公共事业等各行各业。
昊志鑫源HZ-0920DTU系列工业级GPRS无线调制解调器有3种型号：通用版、行业版以及专业版。
● HZ-0920DTU通用版：提供GPRS无线接口，适用于自带TCP/IP协议的设备（如PC机），通过RS-232串口实现GPRS无线网络的接入，享受GPRS网络提供的数据和语音业务。
● HZ-0920DTU行业版：内部集成了高速嵌入式处理系统，提供TCP/IP协议栈。适用于自身不带TCP/IP协议栈，但具有RS-232异步串口通信能力的设备（如：单片机数据采集系统）。通过RS-232串口透明地实现GPRS无线业务，如数据业务、短消息业务以及语音业务等。
● HZ-0920DTU专业版：与行业版的功能相同，但硬件电路采用工业级器件，使其能
工作在较为恶劣的工业环境中，更加适应工业控制领域的需求。

性能介绍
● 内嵌GPRS协议栈，使得与之相连的设备即使没有GPRS协议开发能力也能轻松实现
GPRS无线数据传输。
● 内嵌中英文短消息编解码算法处理，使得与之相连的设备无需了解繁杂的中英文
短消息编解码过程，轻松实现短消息接受发送功能。
● 采用低功耗高性能的R8810 CPU做处理器，16位数据总线，40M主频，256KB
SRAM，512KB闪存，可高速处理协议和大量数据。
● 内嵌TCP/IP协议栈，拓展了普通GPRS模块的使用范围。
● 进行GPRS数据传输的速率为20k-40kbps。支持GSM900和GSM1800双频网络。
● 一个符合ISO7816-3IC卡标准的SIM卡座，支持符合GSM11.11和GSM11.10规范SIM
卡。
● 简化的接口设计，使用通用的232接口和简单的AT命令交互界面。
● 提供了更方便的电源接口，即可使用外挂电源。又可从串口直接取电。
● 整机功耗小于3W。
● 工作环境温度： 通用版和行业版 -30～70℃
专业版 -50～90℃
