化粪池专项施工方案.docx

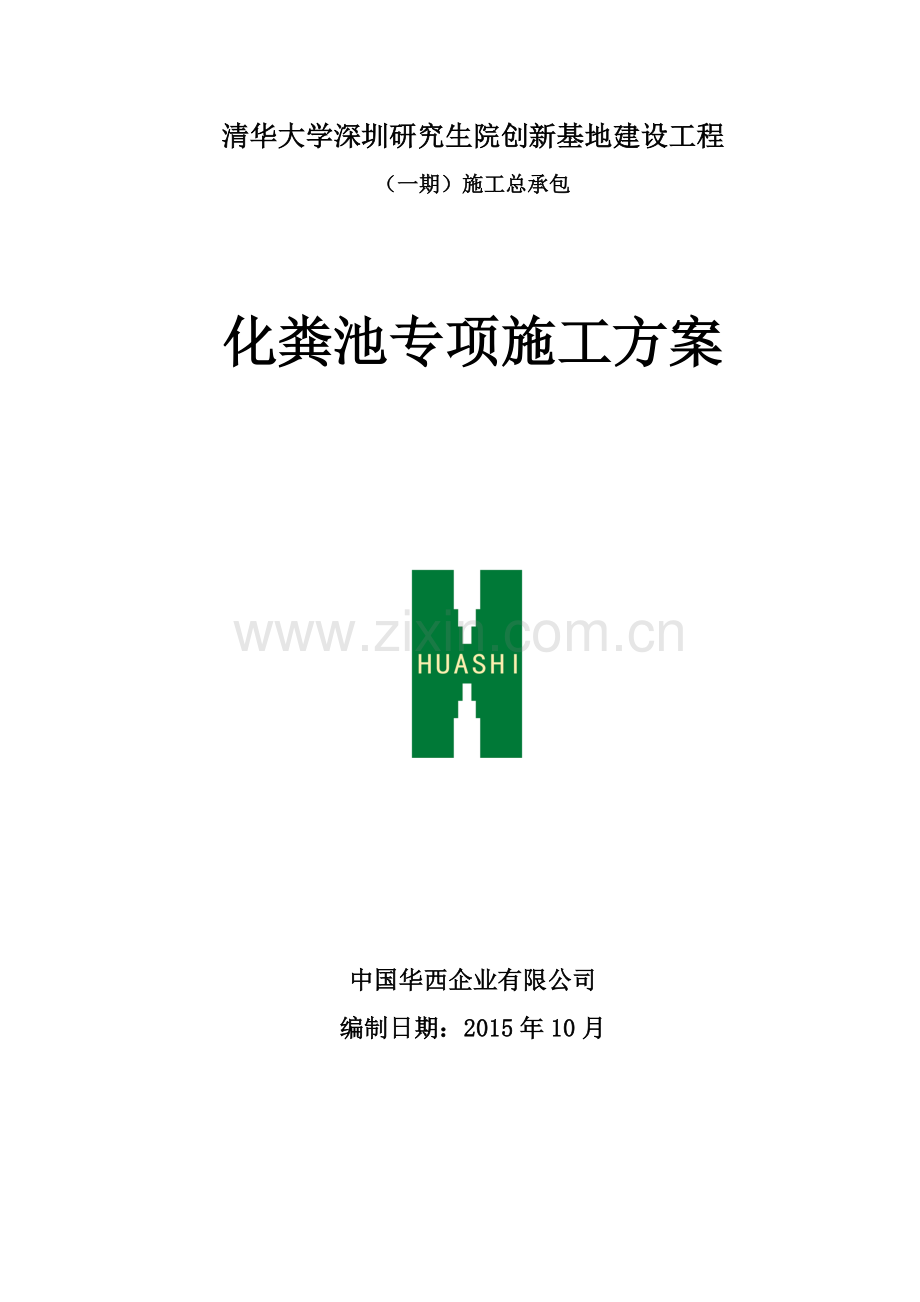

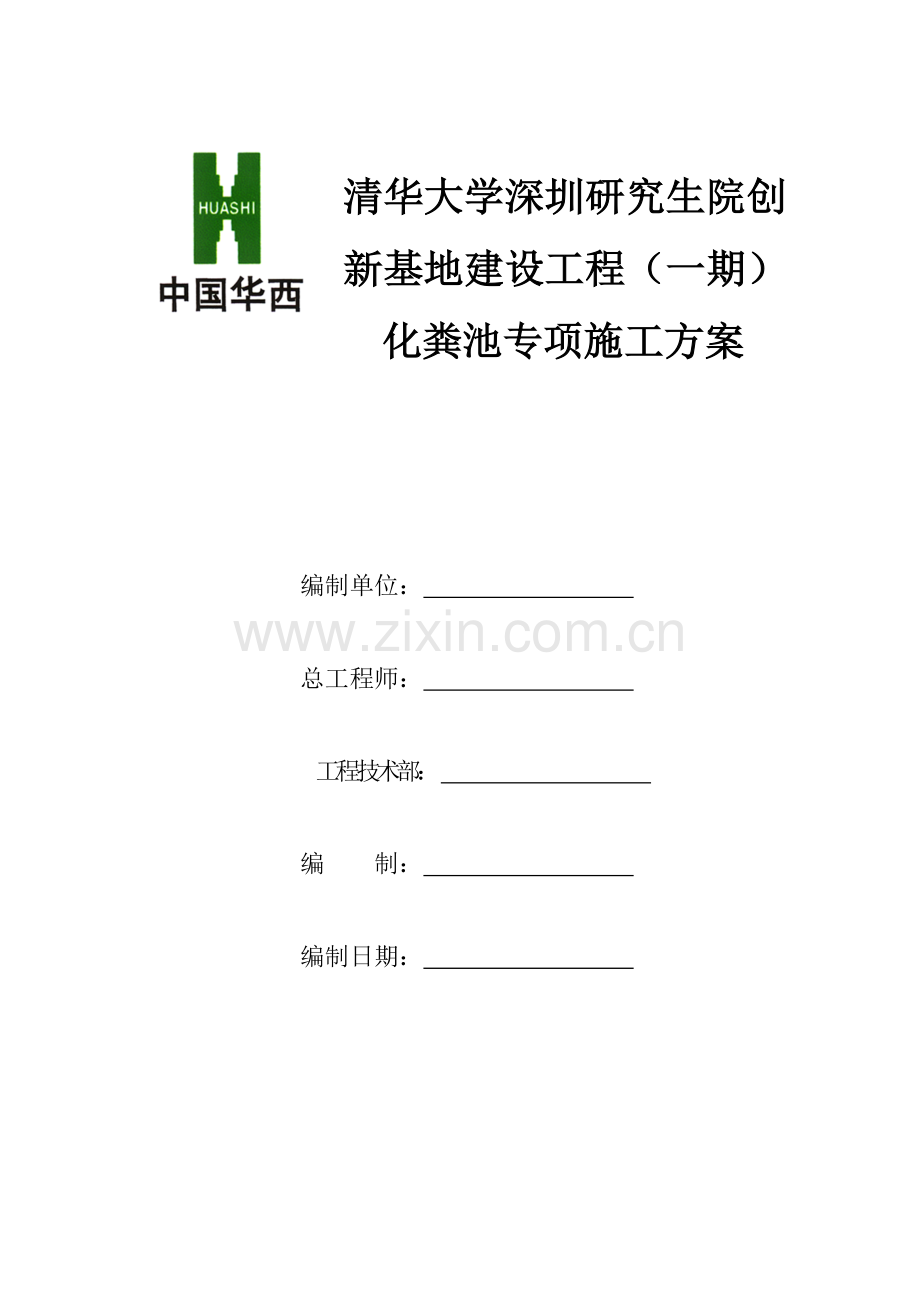

清华大学深圳研究生院创新基地建设工程（一期）施工总承包 化粪池专项施工方案中国华西企业有限公司编制日期：2015年10月清华大学深圳研究生院创新基地建设工程（一期） 化粪池专项施工方案 编制单位： 总工程师： 工程技术部： 编 制： 编制日期： 一、工程概况序号项目主要内容1项目名称清华大学深圳研究生院创新基地建设工程一期施工工程2工程名称清华大学深圳研究生院创新基地建设工程一期施工总承包3工程地点本工程场地位于深圳市南山区西丽大学城，该工程包括地块二、地块三两个场地，地块二与地块三相距400m左右，被大沙河隔开。4建设单位深圳市建筑工务署5设计单位深圳市建筑科学研究院有限公司6监理单位深圳市九州建设监理有限公司7建设规模本工程占地面积 9660.10，总建筑面积 65954；其中地块二（海洋楼）地下 2 层，局部三层，深度16.8 m，建筑面积15653.07，层数14层，建筑高度约60m；工程基础型式为冲孔灌注桩基础，结构形式框剪结构；地块三（能源楼）地下2层，深度10.9m，建筑面积 50296.00 ；层数21层，建筑高度约 90 m，工程基础型式为人工挖孔桩基础，结构形式框剪结构。8工程质量质量标准：合格 质量目标：争创鲁班奖工程9工期要求开竣工时间总工期为630日历天，其中海洋楼（地块二）工期为510日历天，能源环境楼（地块三）工期为630日历天，开工时间以监理发的开工令为准，竣工时间以完成合同内全部工程内容，通过竣工验收并取得竣工验收报告时间为准。总工期总工期630日历天12安全文明施工要求争创深圳市安全生产文明施工工地二、编制依据、建筑地基基础工程施工质量验收规范GB50202-2002；、混凝土结构工程施工质量验收规范GB50204-2001；、砌体工程施工质量验收规范GB50203-2002；、建筑给水排水及采暖工程施工质量验收规范GB50242-2002；、地下防水工程质量验收规范GB50208-2002；、本工程室外管网设计图纸及选用标准图集规定。、13号化粪池图集三、 施工准备 1、施工技术准备 内容：组织管理人员做好图纸的会审工作，认真熟悉设计图纸，了解设计意图、认真完善施工组织总设计，具体深化施工方案，编制具体的基础施工方案。2、物资准备(1)内容根据施工方案和进度计划的要求，编制施工机具需要量计划、物质调拨计划，调备充足的施工机械设备。本工程计划投入砼泵车1台(备用)，挖掘机1台，平板振动器1台，混凝土振动棒3个、混凝土抹平机1台。按本工程需配足模板，以确保工程顺利进行。(2)程序编制各种物质需要量计划；确定物质运输方案；组织物质按计划进场和保管。 3、劳动力组织计划内容：充分利用我司的优点，调选技术素质高、思想好、能吃苦耐劳有丰富实际经验的管理人员组成该工程的项目管理班子进行管理和施工。所有人员由项部统一管理，协调指挥，按照施工进度和劳动力用量计划，组织各个工种的人员及时进场，并做好入场教育，对作业班组进行进度计划、安全措施、降低成本、保证质量、质量标准、安全生产、文明施工的交底，使大家能协调、齐心协力地保证本工程能优质高效地运行。 4、施工现场准备现场自然条件良好，无影响施工的不良因素，有关勘探资料齐全，三通一平已完成，具备施工条件。设置场区永久性控制测量标桩；根据施工进度和工程工序要求特点及时准确设置平面控制点及高程控制点。做好施工现场的施工准备阶段工作；3.5施工场外准备由材料部、施工部做好机具材料需用量计划，根据计划准备好机械设备、各种材料的采购订货，组织进场。四、主要施工方法 1施工程序化粪池施工主要包括土方挖填，化粪池、进、排水管道等。依据先地下后地上的原则从下往上逐层安排施工，施工时先从化粪池基础，后开始化粪池结构、地下管线施工。化粪池为埋在地下工程；根据设计图纸钢筋砼施工分二次浇捣施工，（底板和部分池壁一次、池壁一次），盖板为预制盖板。2基础开挖基础开挖(1#化粪池部位原地貌高程为20.70，化粪池底部高程为16.05，开挖深度为4.65米)。化粪池区域清除地表耕作土层，开挖采用挖掘机大开挖，采用PC-250挖掘机开挖，由于现场工期紧，无法堆放土方，所以汽车运输至指定的场地，回填的时候才运回，边坡按规范放坡，开挖土体放坡系数选用1：1.5，开挖应避免扰动开挖面，基底留300cm厚的人工捡底层，验槽验收合格后浇筑C15的砼垫层。3钢筋工程钢筋是建筑工程的骨架，对建筑工程内在质量有举足轻重的影响，必须严格钢筋进场的验收制度，按照规定对进场钢筋做原材料试验、焊接试验，以确保工程质量。具体施工如下：（1）钢筋配筋钢筋的配筋除按图规格和长度及有关规范要求制作外，为方便加工及流水施工，按如下要求进行。按图集进行分段配制，分类堆放并注明型号根数。具体配制时，配制顺序应与施工顺序大致相同。同时，施工缝处梁的上下钢筋接头位置应满足规范要求。（2）钢筋加工钢筋加工采用集中的方式，全部在施工现场的钢筋加工厂内进行，按照设计图上钢筋的规格和长度，在加工厂内进行下料加工。按施工流水的需要分段运至操作面进行绑扎，注意事项如下：A、原材料进场必须有产品出厂合格证及原材料质量保证书，并按规范要求取样进行检查，符合要求后方可进行加工。B、C、钢筋的连接，按照图纸说明直径大于22的采用直螺纹套筒连接。D、在接头区段内受拉钢筋接头面积的允许百分率，当绑扎时为25%，其它为50%。E、纵向受拉钢筋的最小锚固长度和搭接长度按图规定施工。 F、筋成型时，其弯钩和弯折的偏差符合图纸和规范要求。（3）钢筋的绑扎A、钢筋竖向连接采用电焊工艺，应注意按图错开接头位置。钢筋接头可采用搭接，受拉钢筋除图中注明外，级钢为30d，级钢为42 d，钢筋搭接的接头应相互错开，同一截面处钢筋接头数量不大于总数量的25。B、钢筋的接头（钩叠合处）应错开布置在四周竖向钢筋上，箍筋转角与竖向钢筋的交叉点应绑牢，与模板成45角，绑扎钢筋的扎筋相互间成人字形。C、化粪池的钢筋砼板，池壁中有预埋管件时，除按设计加固外，钢筋应尽量绕过并相应加长，截断钢筋的端部应留有搭接长度或焊于增设的环筋上。钢筋遇到空洞时应尽量绕过，不得截断，如必须截断时，应在空洞设置加固环筋焊牢固。D、在柱顶板（上面处）在浇筑前加一封闭套箍，与柱主筋绑扎牢固，防止主筋偏移。E、板筋绑扎时，注意上层钢筋位置，采取必要的保护措施，以防砼施工时被人踩塌。底板筋的马登铁间距为600mm,具体如图所示：F、钢筋表面必须认真除锈，防止机油污染，以保证砼和钢筋之间的良好粘结。G、对绑扎好的钢筋需进行技术复核和隐蔽验收，符合要求后方可浇筑砼。H、焊条：焊接级钢用E43。I、次梁与主梁相交处，在主梁处设置附加箍筋和附加吊筋，未注明附加箍筋为68，未注明附加吊筋216。J、钢筋保护层采用C30细石砼制作的砼垫块，砼垫块内埋入细铁丝，在绑扎钢筋时将垫块分散置于钢筋和模板间，并与钢筋绑扎牢，以保证钢筋保护层的厚度准确。K、主钢筋砼保护层：柱35mm，底板、梁和池壁为25mm，其余为20mm。4模板工程化粪池高度方向分二次浇捣和立模（第一次浇底板与池壁连接的斜托上部550mm，第二次从施工缝浇至池顶）。池壁施工缝的位置设置在底板与池壁连接的斜托上部550mm，再浇注前应打毛处理。（1）施工准备本工程的化粪池为钢筋砼结构，在保证质量前提下，根据本工程特点及企业的周转材料情况，采取以下模板方案。模板： 墙为18mm厚覆膜板，50100方木间距为100mm、钢管背楞间距为500mm，16螺栓加固。梁18mm厚覆膜板 50100方木龙骨支承体系，采用钢管作支撑系统，水平拉杆钢管800mm一道立杆间距800mm，梁底设水平拉杆，钢管支撑系统立杆间距800mm。水平杆800mm。（2）.模板制作模板模型统一按配模图，在加工房统一加工制作，制作好后标记模板位置、型号尺寸和数量，经验收合格刷脱模剂后按规定顺序堆放。材料要求模板龙骨及支模架等材料均应符合有关验收标准，选用材料较好的模型料。模板制作要求：A、面模平整光滑，拼缝紧密，刚度好。B、围檩和支撑具有足够的刚度和强度。C、特殊部位的模板要与构件形状尺寸相互位置准确。D、构造简单，装拆方便，并便于钢筋的绑扎与安装。转角、造型特殊部位及梁、柱模板，由加工厂运至现场安装，零星尺寸不足处现场采用散装木模拼装。（3）.模板的安装安装柱模、墙模放出柱、墙边线校正绑扎柱筋及垫块墙模侧墙板采用12螺栓对拉固定，螺栓中间加焊止水环，两侧靠近模板处设置锥形杯，拆模后混凝土壁面上留有23cm的锥形凹槽，便于螺栓头的处理。梁、板模安装施工顺序放线搭设支模架安装梁底模安装板底模绑扎梁及垫块安装梁柱节点模校正梁侧模校正板底模。放线模板安装前，根据测量标记墙或柱上弹出梁的标高、中心线和模板安装控制内边线，并按满堂设计要求定出模架立柱位置线。搭设支模架模板支撑采用钢管支撑，在浇筑底板砼时底板周围一圈预埋直径为22的二级钢筋作为模板加固使用，其间距500mm宽，长为600mm，竖直支撑间用水平撑和斜撑互相连接面为整体，以保护支撑系统稳定可靠。地面搭设，当支模架支承在地面上时，应先将地基土平整夯实，安放垫板，以防止支模架在浇砼后不发生下沉变位为准。模板拆除模板拆除除应在结构同条件养护的方式块试件达到规范规定的拆模强度后，方准拆模，悬臂构件的支撑模板等混凝土达到100%的设计强度后方可拆模，梁、柱侧模拆除由工长掌握拆模时间，数值板底模，由技术主管根据强度试压报告，通知拆模时间。质量要达到国家质量验收的合格标准。5.混凝土工程化粪池高度方向分二次浇捣和立模（第一次浇底板与池壁连接的斜托上部550mm，第二次从施工缝浇至池顶）。池壁施工缝的位置设置在底板与池壁连接的斜托上部550mm，再浇注前应打毛处理。砼采用C30P8混凝土，其底板采用一次性浇筑完成。施工缝的位置设在距底板面上550mm处，池壁的施工缝只能留水平方向施工缝，混凝土浇筑完毕后及时遮盖，浇水养护，以防开裂渗水。（1）、砼生产本工程混凝土采用商品混凝土，由商品混凝土搅拌站拌制，可满足施工要求。商品混凝土运到现场时，做好砼出口的取样抽检，不合格的料不得使用于工程中。（2）、砼入仓砼从商品砼搅拌站用搅拌车运至浇筑现场，根据不同部位采用混凝土输送泵送混凝土方式进行入仓。砼入仓时应对称均衡下料，防止不均匀下料而产生侧向位移。（3）、砼振捣底板采取插入式振捣与平板振动器相结合进行振捣，墙体、梁采用插入式振捣器振捣。走道板采用插入式振捣与平板振动器相结合振捣。砼振捣应按顺序有条不紊地依次进行，以防止漏振。振捣先后插入点间距控制在振捣器有效作用半径的1.5倍以内，振捣器距离模板不宜大于有效作用半径的0.5倍。并避免碰撞钢筋、模板、预埋件街等。振捣时间以砼表面不显著下沉、气泡冒出并开始泛浆为准。砼梁的砼应分层振捣，用振动器振实，平板振动器移动速度每分钟不大于1m。 （4）、预埋件安装、预埋件施工工艺：测量放样预埋件安装前的处理预埋件安装就位测量调整预埋件固定复测检查预埋件四周砼浇筑测量检查。、预埋件安装：a测量放样，用水准仪或经纬仪打出预埋件的中心点位的高程、桩号，及预埋件周边线位，并用红油漆标明标记。b预埋件安装前处理：根据设计要求和有关规范，对预埋件进行防护处理。c.核对预埋件的型号、尺寸、规格。d.预埋件的安装：将预埋件对号入座，检查测量中心桩位，及边框线，调整校正后，用电焊固定在砼部位钢筋上。e.预埋件砼浇筑：预埋件固定好后，即可进行砼浇筑，砼浇筑时，下料要慢，预埋件周围不宜用振捣，先浇筑预埋件底部砼，然后浇筑预埋件两侧砼，最后浇筑预埋件的顶部砼。(5)、混凝土浇筑施工的其它注意事项如下：.浇筑混凝土前认真检查设备，自备电源，贮水池等，以防停电、停水而影响施工。.浇筑区段的钢筋、模板工程完工后请甲方现场代表、质监单位检查认可，签发钢筋隐蔽工程记录后才能进行混凝土的搅拌，运送和浇筑。.砼浇筑现场派专人跟班检查修整模板和钢筋。.砼浇灌812小时后派专人浇水养护。.混凝土浇筑遇特殊情况必须留施工缝，留于结构剪力较小且便于施工的位置。.混凝土施工过程中按规定取样养护，送检。6防水水泥砂浆抹面施工（1）池内抹面前先做充水试验，充水分三次，每次冲水三分之一深，每次充水结束稳定二天，观察和测定渗漏情况，扣除管道的渗漏因素，24小时渗漏率应小于11000，根据观察到的渗漏，视具体情况修补。（2）池内1：2防水水泥砂浆抹面，应分层紧密连接连续涂抹，每层的接缝应上下左右错开，并与施工缝错开。7养护砼浇筑完毕后，应在12h以内加以覆盖和浇水，浇水次数应能保持砼有足够的湿润状态，养护一般不少于14昼夜。8质量标准保证项目（1）混凝土所用的水泥、水、骨料等必须符合施工现规范及有关规定，检查出厂合格证或试验报告是否符合质量要求。（2）混凝土的配合比、搅拌、养护和施工缝处理必须符合施工规范规定。（3）混凝土强度的试块取样、制作、养护和试验要符合混凝土强度检验评定标准。（4）设计不允许裂缝的结构，严禁出现裂缝。 9盖板预制集中在营地内进行预制，强度达到后采用吊车吊装至汽车上，运至现场进行安装。安装采用吊车吊装。 五施工中应注意避免的几个质量问题（1）蜂窝：原因是砼一次下料过厚，振捣不实或漏振，模板有缝隙水泥浆流失，钢筋较密而砼坍落度过小或石子过大，基础、柱、墙根部处层台阶浇筑后未停歇就继续浇筑上层砼，以致上层砼根部砂浆从下部涌出造成蜂窝。（2）露筋：原因是钢筋垫块位移间距过大，垫块漏放，钢筋紧贴模板造成露筋或梁、板底部振捣不实也可能出现露筋。（3）麻面：模板表面不光滑或模板湿润不够，构件表面砼易粘模板上造成脱皮麻面。（4）孔洞：原因是混凝土在钢筋较密的部位被卡住或架空，或混凝土未经振实就继续浇筑上层砼。（5）缝隙及夹层：施工缝处杂物清理不净或未铺底浆等原因易造成缝隙、夹层。（6）现浇楼板上表面平整度偏差太大，主要原因是砼浇筑后表面不认真用抹子抹平。 六、安全保证措施：（1）加强和气象站联系，注意施工安全；对各种电器、机具加强监护，防止意外危险；加强工地的值勤，雨天时工地上必须派人员认真巡查，发现问题及时汇报、处理。（2）基坑开挖后，周围采用彩带维护，并设安全警示牌，夜间设安全警示灯。（3）工人在基坑下施工应戴安全帽，禁止穿拖鞋施工，基坑下应设置工人上下施工便道。（4）施工现场所使用的配电箱必须采用统一标准电箱，并做到三级保护；电箱内的电器必须标明用途，保证一机一闸的使用。施工用电必须采用三相五线制，工作零与保护零分开。
