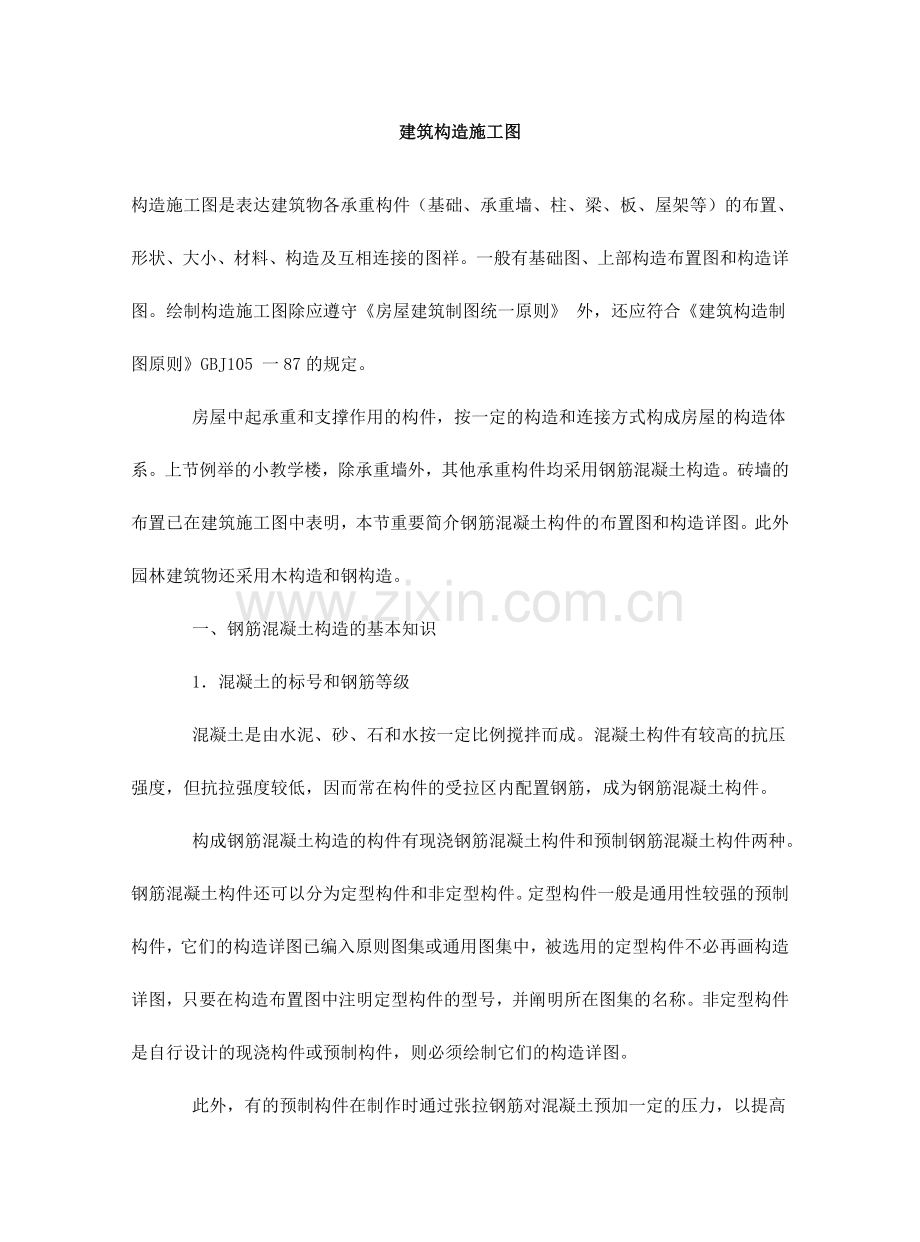

建筑构造施工图
构造施工图是表达建筑物各承重构件（基础、承重墙、柱、梁、板、屋架等）的布置、形状、大小、材料、构造及互相连接的图祥。一般有基础图、上部构造布置图和构造详图。绘制构造施工图除应遵守《房屋建筑制图统一原则》 外，还应符合《建筑构造制图原则》GBJ105 一87的规定。
    房屋中起承重和支撑作用的构件，按一定的构造和连接方式构成房屋的构造体系。上节例举的小教学楼，除承重墙外，其他承重构件均采用钢筋混凝土构造。砖墙的布置已在建筑施工图中表明，本节重要简介钢筋混凝土构件的布置图和构造详图。此外园林建筑物还采用木构造和钢构造。
    一、钢筋混凝土构造的基本知识
    1．混凝土的标号和钢筋等级
    混凝土是由水泥、砂、石和水按一定比例搅拌而成。混凝土构件有较高的抗压强度，但抗拉强度较低，因而常在构件的受拉区内配置钢筋，成为钢筋混凝土构件。
    构成钢筋混凝土构造的构件有现浇钢筋混凝土构件和预制钢筋混凝土构件两种。钢筋混凝土构件还可以分为定型构件和非定型构件。定型构件一般是通用性较强的预制构件，它们的构造详图已编入原则图集或通用图集中，被选用的定型构件不必再画构造详图，只要在构造布置图中注明定型构件的型号，并阐明所在图集的名称。非定型构件是自行设计的现浇构件或预制构件，则必须绘制它们的构造详图。

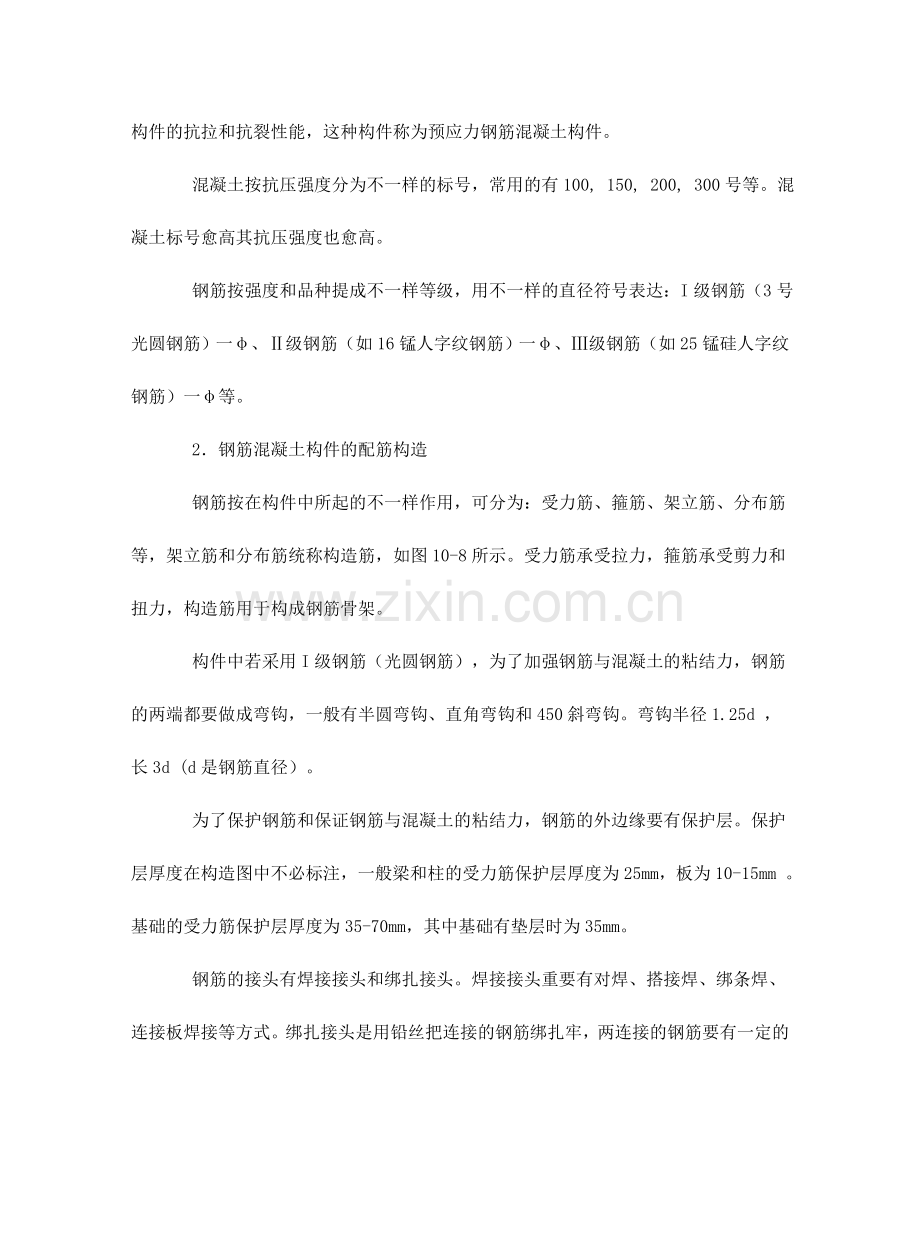

    此外，有的预制构件在制作时通过张拉钢筋对混凝土预加一定的压力，以提高构件的抗拉和抗裂性能，这种构件称为预应力钢筋混凝土构件。
    混凝土按抗压强度分为不一样的标号，常用的有100, 150, 200, 300号等。混凝土标号愈高其抗压强度也愈高。
    钢筋按强度和品种提成不一样等级，用不一样的直径符号表达：I级钢筋（3号光圆钢筋）一φ、Ⅱ级钢筋（如16锰人字纹钢筋）一φ、Ⅲ级钢筋（如25锰硅人字纹钢筋）一φ等。
    2．钢筋混凝土构件的配筋构造
    钢筋按在构件中所起的不一样作用，可分为：受力筋、箍筋、架立筋、分布筋等，架立筋和分布筋统称构造筋，如图10-8所示。受力筋承受拉力，箍筋承受剪力和扭力，构造筋用于构成钢筋骨架。
    构件中若采用I级钢筋（光圆钢筋），为了加强钢筋与混凝土的粘结力，钢筋的两端都要做成弯钩，一般有半圆弯钩、直角弯钩和450斜弯钩。弯钩半径1.25d ，长3d (d是钢筋直径）。
    为了保护钢筋和保证钢筋与混凝土的粘结力，钢筋的外边缘要有保护层。保护层厚度在构造图中不必标注，一般梁和柱的受力筋保护层厚度为25mm，板为10-15mm 。基础的受力筋保护层厚度为35-70mm，其中基础有垫层时为35mm。
    钢筋的接头有焊接接头和绑扎接头。焊接接头重要有对焊、搭接焊、绑条焊、连接板焊接等方式。绑扎接头是用铅丝把连接的钢筋绑扎牢，两连接的钢筋要有一定的搭接长度。受力钢筋绑扎接头搭接最小长度：在受拉区，I级钢筋为30d , Ⅱ级钢筋为35d ；在受压区，I级钢筋为20d，Ⅱ级钢筋为25d 。
3．构件的代号
    在构造施工图中，用代号标注多种构件的名称。代号用大写汉语拼音字母表达，制图原则规定了常用构件的代号，例如：

4．钢筋混凝土构件的图示措施
    钢筋混凝土构件一般采用立面图和断面图来体现，重要表达构件配筋状况的图样，称为配筋图。立面图中构件的轮廓线用细实画出，钢筋用粗实线表达。断面图中剖到的钢筋断面画成黑圆点，未剖到的钢筋仍画成粗实线，并不画材料图例，如图10-9所示梁的配筋图。如坚决面图中不能清晰表达的钢筋布置，应在断面图外增画钢筋图，如图10-10（a）所示。在平面图中配置双层钢筋时，底层钢筋弯钩应向上或向左，顶层钢筋向下或向右，如图10-10 (b）所示是钢筋在平面图中的表达措施。在配筋图中，剖到的或可见墙身的轮廓线画成中粗线，不可见墙身画成中虚线。钢筋及接头的画法如表10一3所示。

5．钢筋的尺寸采用引出线方式标注，有两种用于不一样状况的标注形式：
    (1）标注钢筋的根数和直径，如梁、柱内的受力筋和梁内的架立筋。
3．构件的代号
    在构造施工图中，用代号标注多种构件的名称。代号用大写汉语拼音字母表达，制图原则规定了常用构件的代号，例如：

4．钢筋混凝土构件的图示措施
    钢筋混凝土构件一般采用立面图和断面图来体现，重要表达构件配筋状况的图样，称为配筋图。立面图中构件的轮廓线用细实画出，钢筋用粗实线表达。断面图中剖到的钢筋断面画成黑圆点，未剖到的钢筋仍画成粗实线，并不画材料图例，如图10-9所示梁的配筋图。如坚决曲图中不能清晰表达的钢筋布置，应在断面图外增画钢筋图，如图10-10（a）所示。在平而图中配置双层钢筋时，底层钢筋弯钩应向上或向左，顶层钢筋向下或向右，如图10-10 (b）所示是钢筋在平面图中的表达措施。在配筋图中，剖到的或可见墙身的轮廓线画成中粗线，不可见墙身画成中虚线。钢筋及接头的画法如
10一3所示。
    5．钢筋的尺寸采用引出线方式标注，有两种用于不一样状况的标注形式：
    (1）标注钢筋的根数和直径，如梁、柱内的受力筋和梁内的架立筋。

  二、基础图
    基础图是表达建筑物室内地面如下基础部分的平面布置和详细构造的图样，一般包括基础平面图和基础详图。
    基础的形式取决于上部承重构造的形式，最常见的有承重墙下的条形基础和承重柱子下的独立基础。图10-11是条形基础和钢筋混凝土独立基础的构造形式和构造。现以条形基础为例简介与基础有关的概念。基础底下天然的或经加固的土壤称为地基。施工时要在地面开挖基坑，坑底就是基础的底面，基坑边线就是放线的灰线。基础埋置深度是从室内±0.000 地面到基础底面的深度。埋入地下的墙称为基础墙。基础墙与垫层之间做成阶梯形的砌体，称为大放脚。在室内地面下的基础墙中设有60mm厚防水混凝土的防潮层，为增长基础的整体性在防潮层处设一道基础圈梁。本章实例小教学楼的上部构造是砖墙和钢筋混凝土的柱子承重，因而它的基础设计成墙下是条形基础和柱子下是独立基础。

    1.基础平面图
    基础平面图是表达基坑未回填土时基础平面布置的图样，一般用房屋室内地面下方的一种水平剖面图来表达，如图10一12是小教学楼的基础平面图。图中用粗实线画剖到的基础墙轮廓和柱子断面。基础平面图中的基础轮廓线为细实线，它们的细部构造，例如大放脚都可省略不画。地下管道通过的地方即管沟，构造上要把这段基础砌深成阶梯形，在基础平面图中用细虚线表达管沟的轮廓线，如图10一12轴线④ 处设有管沟。
    基础平面图常用比例有1: 50, 1:100, 1:200等。在1:100的基础平面图中，被剖到部分的材料图例可以简化，例如基础墙的材料容许省略不画（或在透明描图纸背面涂红），钢筋混凝土柱的断面涂黑。
    在基础平面图中，应注明基础的重要定形尺寸和平面定位尺寸。如基础墙、柱的断面尺寸，基础底面的长、宽尺寸，基础墙、柱中心线的定位尺寸，轴线尺寸。基础底面的标高一般用文字加以阐明。基础平面图还应标明基础详图的剖切位置线，基础的代号J和柱子代号Z，基础平面图定位轴线的编号应与平面图一致。
2．基础详图
基础详图用于体现基础各部分的形状、大小、构造和埋置深度。条形基础的详图一般采用垂直断面图表达，条形基础凡构造和尺寸等不一样的部位都应画基础详图：独立基础的详图用垂直剖面图和平面图表达，为了明显地表达基础板内双向配筋状况，可在平面图的一种角上采用局部剖面。基础详图应尽量与基础平面图画在同一张图纸上，以便对照施工，图10一12是小教学楼的部分基础详图。
    基础详图常采用1: 20或l：50 的比例。在基础详图上除画基础的断面轮廓外，还画出基础底面线、室内外地面线，但不画基坑线。防潮层简化为一道粗实线。圈梁是钢筋混凝土构造，按钢筋混凝土构件的规定画，独立基础假如是钢筋混凝土构造，其线型的画法规定也应与钢筋混凝土构件相似。
    在基础详图中要将整个基础的外形尺寸、钢筋尺寸，定位轴线到基础边缘尺寸以及各细部尺寸都标注清。还应标注室内外地面、基础底面的标高。基础详图应注明基础的代号或图名，定位轴线及编号。
    三、构造平面图
    构造平面图是表达建筑物室外地面以上各层承重构件（梁、板、柱、屋架、墙等）平面布置的图样，一般采用分层的构造平面图来表达，例如各楼层构造平面图和屋顶构造平面图等。它们的图示措施基本相似，图10一13是小教学楼的楼层构造平面图。
    楼层构造平面图是沿楼板面将房屋水平剖切后的剖面图。构造平面图中墙身的可见轮廓用中粗线表达，被楼板挡住而看不见的墙、柱和梁的轮廓用中虚线表达。在构造平面图中，为了画图以便，习惯上也有把楼板下的不可见轮廓线，如墙身线、门窗洞口线由虚线改画成细实线的，这是一种镜像投影法。多种梁（如楼面梁L、楼梯梁Tl、过梁GL、连系梁LL等）都用粗点划线表达它们的中心线位置。并在这些梁的代号背面加括号注明它们的梁底构造标高，假如同类梁的底面构造标高相似时，也可用文字统一阐明．屋顶构造平面图中的屋架WJ 也用粗点划线来表达。
    构造平面图中预制楼板的铺放不必按实际状况分块画，而用一条对角线（细实线）表达预制楼板的布置范围。并沿着对角线方向注写预制板的块数，修号和规格。预制板的型号各地未有统一规定，图l0-13中9Y一KB33一2A表达9块跨度3 300，板宽600，活荷重为1.5kPa 的预应力空心板（板宽1 000, 600, 500分别用代号l, 2, 3表达；板长3 000 , 3 300 , 3 600 , 3 900等用前两位数表达；活荷重1.5, 2.0，2.5, 3.0kPa ，分别用A 、B 、C 、D 表达）。板底的构造标高可以用文字加以统一阐明。
    楼面的现浇部分如楼梯板TB构造较复杂，一般需另画构造详图。凡需画构造详图的梁、板、屋架，在构造平面图中应注明其代号。构件代号由主代号和副代号构成，主代号用大写汉语拼音字母表达构件名称，制图原则规定了常用构件的主代号；副代号采用阿拉伯数字来表达构件的型号，如过梁GL18 。
    构造平面图一般与基础平面图采用相似的比例。在构造平面图中应标注轴线尺寸，梁、板的定位尺寸，板的长、宽尺寸，以及它的底面的构造标高。
四、构造详图
    构造详图是表达各承重构件的形状、大小、材料、构造和连接等状况的图样，非定裂的预制和现浇构件都必须绘制构造详图。

钢筋混凝土梁的构造详图一般用立面图和断面图体现，图10-13是L一1梁的构造详图。立面图常用l : 40 或1 : 50等比例，断面图一般比立面图放大一倍，即常用l : 20 等。立面图中的箍筋容许只画一部分。梁的断面形状和不一样截面位置的配筋州断面图表达。1一l是中跨断面，2一2是支座断面，3一3是悬臂梁断面，断面位置不适宜在钢筋弯起段内截取。构造详图中采用的多种线型按钢筋混凝土构件的图示措施绘制。梁构造详图应标注梁的外形尺寸、断面尺寸、轴线尺寸和梁底的构造标高。
    此外，为了编造施工预算记录取料，还要列出钢筋表，表列构件名称、件数、钢筋规格、钢筋简图、直径、长度、根数、总长等。这时应对详图中的钢筋进行编号，用细实线画直径6mm的圆，其编号用阿拉伯数字按次序注写，相似的钢筋编同一种号，如图10-13所示。
    钢筋混凝土柱的构造详图一般也是用立面图和断面图体现，体现措施与梁基本相似。杖几子表面如有预埋件（例如钢板）以便与其他构件焊接，还应画模板图。模板图是在柱子的外形立面图上画出预埋件并标明其位置和代号M。在柱子构造详图上应标注分段高、总高、各断面尺寸、钢筋尺寸、钢筋搭接长度，以及柱顶、柱底，牛腿面的标高。
    钢筋混凝土板的构造详图一般采用剖面图体现。如板内配筋状况复杂，可把板内的受力筋另画在剖面图的上方，并标注钢筋编号，称为钢筋图。现浇的钢筋混凝土板一般需要用较大的比例单独画出构造平面图和竖向剖面图。在其构造平面图中一般不画板内分布筋，分布筋可用文字加以阐明。平面图的钢筋画法如图l0一10所示。板的构造详图应标注板面尺寸和厚度、钢筋尺寸和板的底面构造标高。
    一般楼梯的构造详图和建筑详图也是分别绘制的，不过比较简朴的园林建筑物也可以把建筑详图和构造详图合并绘制，列入建筑施工图或构造施工图中。绘制详图的常用比例1 : 10 , 1 : 20 , l : 50 等。
