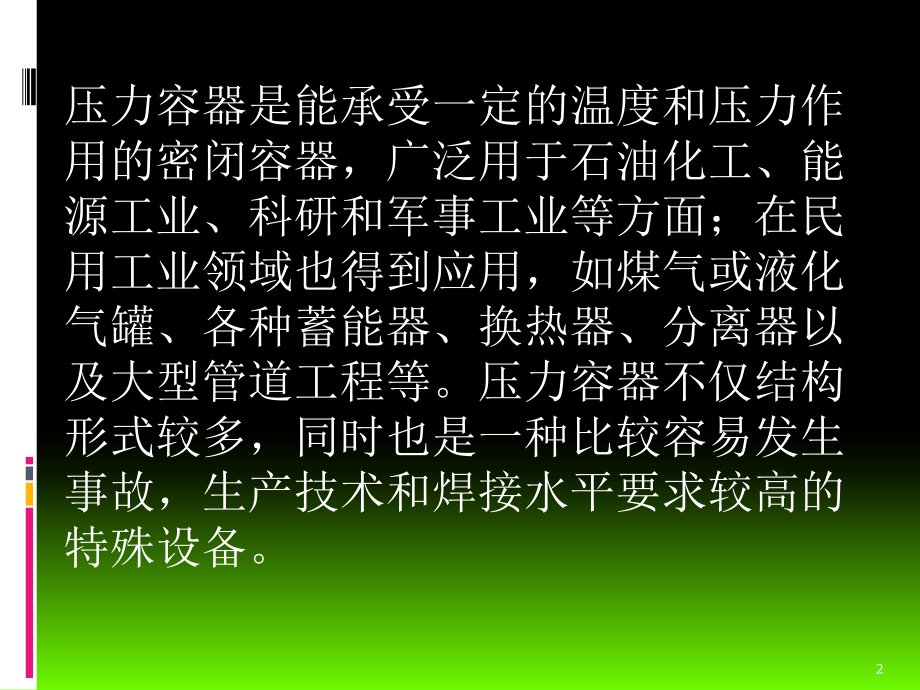

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,压力容器的生产工艺,第六小组,1,压力容器是能承受一定的温度和压力作用的密闭容器，广泛用于石油化工、能源工业、科研和军事工业等方面；在民用工业领域也得到应用，如煤气或液化气罐、各种蓄能器、换热器、分离器以及大型管道工程等。压力容器不仅结构形式较多，同时也是一种比较容易发生事故，生产技术和焊接水平要求较高的特殊设备。,2,1,、压力容器的分类,压力容器按其承受压力的高低分为常压容器和压力容器。两种容器无论在设计、制造方面，还是结构、重要性等方面均有较大的差别。,3,其实，压力容器的分类方法很多，主要的分类方法如下：,（,1,）按设计压力划分,（,2,）按综合因素划分,（,3,）按壳体的结构形式分,4,2,、压力容器的结构特点,常见的压力容器结构形式有圆筒形、圆锥形和球形三种。圆柱形和锥形容器在结构上大同小异，故这里只介绍圆柱形容器的结构特点。,5,根据结构特点和工作要求，圆筒形压力容器主要由筒体、封头及附件（如法兰、补强、接管、支座）等部分组成。,（,1,）筒体,（,2,）封头,（,3,）法兰,（,4,）开孔与接管,（,5,）支座,6,筒体,筒体是压力容器最主要的组成部分，由它构成储存物料和完成化学反应所需要的大部分压力空间。,7,圆筒形,8,球形,9,圆锥形,10,封头,封头及容器的端盖。当容器组装后不需要开启时，封头和筒体应该焊在一起，以保证容器的密封。,11,凸形封头,12,法兰,法兰是容器及管道连接的重要部件，按其所连接的部分，分为管法兰和容器法兰。,13,开孔和接管,压力容器由于工艺流程、制造加工和结构上的原因，需要在壳体上开孔和连接接管。,14,支座,压力容器靠支座支承并固定在基础上。随着圆筒形容器的安装位置不同，有立式容器支座和卧式容器支座两类。,15,卧式容器典型支座,16,3,、压力容器的制造技术要求和技术条件,压力容器不仅是工业生产中常用的设备，也是一种较易发生事故的特殊设备。,17,中、低压压力容器的制造工艺,18,中低压压力容器结构较为典型，应用也最为广泛。这类容器一般为单层筒形结构，其主要手里元件是封头和筒体。,19,1,、封头的制造,目前广泛采用冲压成形工艺加工封头。现以椭圆形封头为例说明其制造工艺。,封头制造工艺大致如下：原材料检验划线下料拼缝坡口加工拼版的装焊加热压制成型二次划线封头余量切割热处理检验装配。,20,2,、筒节的制造,筒节的制造的一般过程为：原材料检验划线下料边缘加工卷制纵缝装配纵缝焊接焊接检验矫圆复检尺寸装配。,21,3,、容器的装配工艺,容器的装配是指各零部件间的装配，其中接管、人孔、法兰、支座等的装配较为简单，下面主要分析筒节与筒节以及封头与筒节之间的环缝装配工艺。,筒节与筒节之间的环缝装配要比纵缝装配困难得多。其装配方法有立装和卧装两种。,22,1,）立装适合于直径较大而长度不太长的容器，一般在装配平台或车间地面上进行。,2,）卧装一般适合于直径较小而长度较大的容器。,23,4,、容器的焊接,容器环缝的焊接可以利用焊接操作机进行双面焊。采用在焊剂垫上进行双面自动埋弧焊时，经常使用的环缝焊剂垫有带式焊剂垫和圆盘式焊剂垫两种。,24,高压容器的制造工艺特点,高压容器大体上分为单层和多层结构两大类，单层结构制造工艺比较简单，应用较广，如电站锅炉锅筒就是如此。,25,结束,26,
