《机械制图》新标准学习

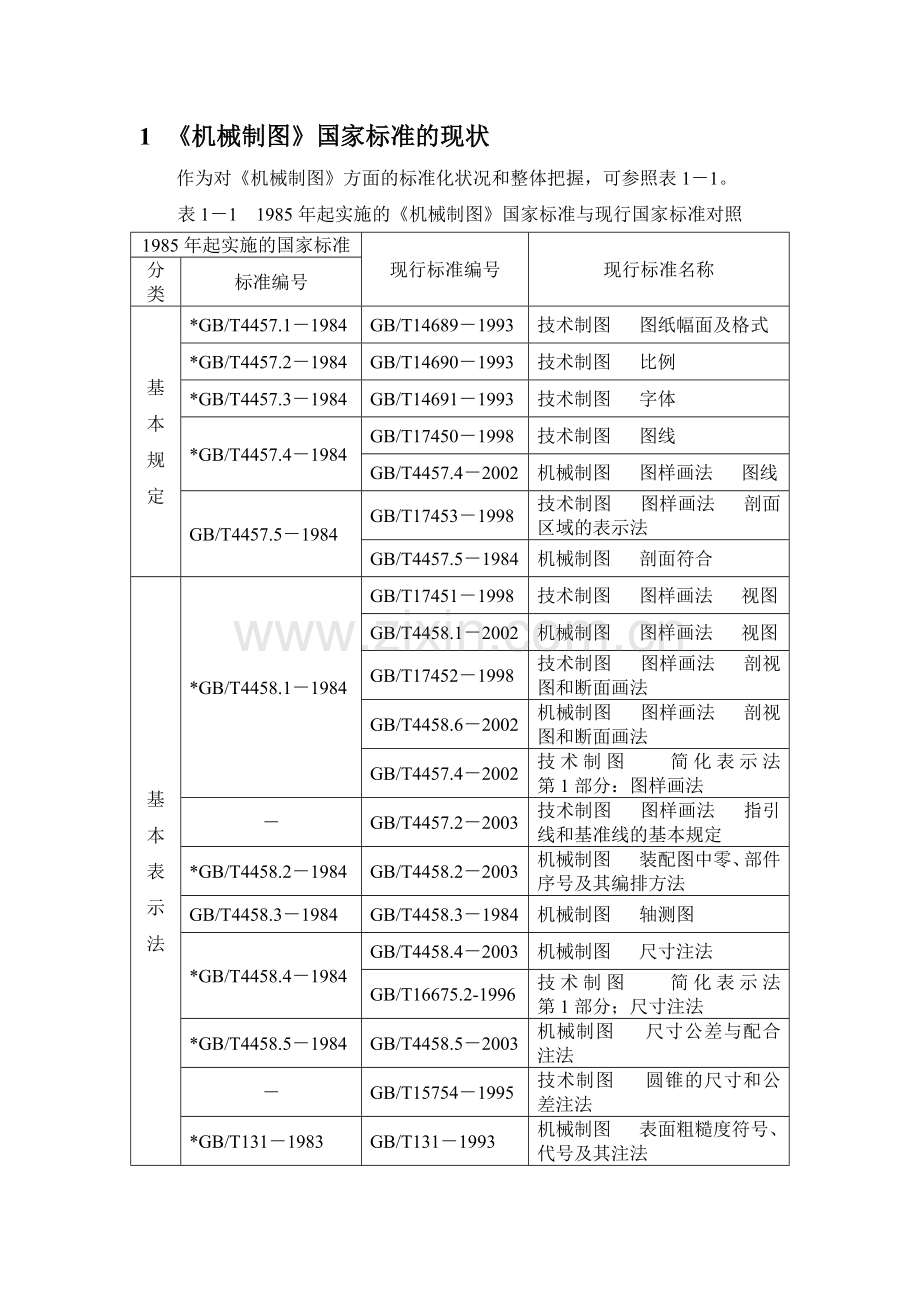

1 《机械制图》国家标准的现状
作为对《机械制图》方面的标准化状况和整体把握，可参照表1－1。
表1－1 1985年起实施的《机械制图》国家标准与现行国家标准对照
1985年起实施的国家标准
现行标准编号
现行标准名称
分类
标准编号
基本规定
*GB/T4457.1－1984
GB/T14689－1993
技术制图 图纸幅面及格式
*GB/T4457.2－1984
GB/T14690－1993
技术制图 比例
*GB/T4457.3－1984
GB/T14691－1993
技术制图 字体
*GB/T4457.4－1984
GB/T17450－1998
技术制图 图线
GB/T4457.4－2002
机械制图 图样画法 图线
GB/T4457.5－1984
GB/T17453－1998
技术制图 图样画法 剖面区域的表示法
GB/T4457.5－1984
机械制图 剖面符合
基本表示法
*GB/T4458.1－1984
GB/T17451－1998
技术制图 图样画法 视图
GB/T4458.1－2002
机械制图 图样画法 视图
GB/T17452－1998
技术制图 图样画法 剖视图和断面画法
GB/T4458.6－2002
机械制图 图样画法 剖视图和断面画法
GB/T4457.4－2002
技术制图 简化表示法 第1部分：图样画法
－
GB/T4457.2－2003
技术制图 图样画法 指引线和基准线的基本规定
*GB/T4458.2－1984
GB/T4458.2－2003
机械制图 装配图中零、部件序号及其编排方法
GB/T4458.3－1984
GB/T4458.3－1984
机械制图 轴测图
*GB/T4458.4－1984
GB/T4458.4－2003
机械制图 尺寸注法
GB/T16675.2-1996
技术制图 简化表示法 第1部分；尺寸注法
*GB/T4458.5－1984
GB/T4458.5－2003
机械制图 尺寸公差与配合注法
－
GB/T15754－1995
技术制图 圆锥的尺寸和公差注法
*GB/T131－1983
GB/T131－1993
机械制图 表面粗糙度符号、代号及其注法
续表1－1
1985年起实施的国家标准
现行标准编号
现行标准名称
分类
标准编号
特殊表示法
*GB/T4459.1－1984
GB/T4459.1－1995
机械制图 螺纹及螺纹紧固件表示法

*GB/T4459.2－1984
GB/T4459.2－2003
机械制图 齿轮表示法
*GB/T4459.3－1984
GB/T4459.3－2000
机械制图 花建表示法
*GB/T4459.4－1984
GB/T4459.4－2003
机械制图 弹簧表示法
*GB/T4459.5－1984
GB/T4459.5－1999
机械制图 中心孔表示法
－
GB/T4459.6－1996
机械制图 动密封圈表示法
－
GB/T4459.7－1998
机械制图 滚动轴承表示法
－
GB/T19096－2003
技术制图 图样画法 未定义形状边的术语和注法
图形符号
GB/T4460－1984
GB/T4460－1984
机械制图 机构运动简图符号

※ 对表1－1的说明：
（1）表中标准编号前有*者为已被代替的标准，共14项；
（2）我国于1993年开始陆续修订了自1985年实施的《机械制图》标准。1983～1984年发布，1985年实施的四类17项制图标准，至2003年底止，17项制图标准中已有14项被取代。
（3）1993年的三项《技术制图》的基本规定标准发布后，至今一直没有根据这三项标准修订原有的《机械制图》标准，因此，目前绘制机械图样时的图幅、比例、字体方面的规定可直接采用1993年发布的三项《技术制图》的相应标准。
（4）图线方面的规定应同时执行GB/T17450－1998和GB/T4457.4－2002两项标准。
（5） GB/T17453－1998发布时，并没有标明代替GB/T4457.5－1984，因此，有关剖面符号的规定，应同时执行GB/T17453－1998和GB/T4457.5－1984两项标准。
下面按照表1－1所列标准，逐一介绍新标准中的更新部分和新、旧标准的区别。
2 制图的基本规定
有关标题栏的方位和看图方向，根据GB/T14689－1993的规定，看图方向有两种：
（1）按看标题栏的方向看图，即以标题栏中的文字方向为看图方向；一般情况下，标题栏应位于图纸的右下角，必要时，可使标题栏转至图纸的右上角。
（2）按方向符号指示的方向看图，即令画在对中符号上的等边三角形（即方向符号 ）位于图纸下边后看图。这是当A4图纸横放，其他幅面图纸竖放，且标题栏均位于图纸右上角时所绘图样的看图方向规定，此时，标题栏的长边均置于铅垂方向，画有方向符号的装订边位于图纸下边。
举例：（4种正确，2种现在不允许采用，GB/4457.1－84中规定是可用的）

图2－1 4种正确的标题栏布置

图2－2 不允许采用的标题栏布置与看图方向

3 图线
3.1 图线方面的规定应同时执行GB/T17450－1998和GB/T4457.4－2002两项标准。
表3－1 现行两项《图线》标准之间的关系
GB/T17450－1998《技术制图 图线》
GB/T4457.4－2002《机械制图 图样画法 图线》
主要规定图线的有关术语、基本线型的种类、图线的尺寸及画法
主要规定了机械图样中采用的各种线型及其应用场合
规定了15种基本线型，根据需要可将基本线型画成不同粗细，并可变形、组合而派生出更多的图线型式
根据GB/T17450的规定，考虑机械设计制图的需要，规定了9种线型
有一些线型在机械制图中一般不使用
只使用了GB/T17450中规定的4种基本线型：实线、虚线、点画线、双点画线
※ 新《图线》标准中，有的线型的一般应用进行了改动，下面将逐一进行介绍。

3.2 新旧《图线》标准的几点对比及说明
3.2.1 GB/T4457.4－2002《机械制图 图样画法 图线》与1984年的标准相比，新增加了二种线型――粗虚线和粗点画线，如表3－2。
表3－2 GB/T4457.4－2002新增加的一种线型
序号
代码No.
线型
名称
一般应用
6
02.2

粗虚线
允许表面处理的表示线（图3－1）
8
04.2

粗点画线
限定范围表示线（图3－2）

图3－1 粗虚线的应用

图3－2 粗点画线的应用
3.2.2 变更了部分线型的名称，如表3－3。
表3－3
序号
原线型名称
现线型名称
应用
1
虚线
细虚线
与旧标准规定相同
2
双点画线
细双点画线
3
点画线
细点画线
3.2.3 GB/T4457.4－2002《机械制图 图样画法 图线》明确了图线宽度的分组和粗细图线间的比例，如表3－4。粗线共有3种，其余6种均为细线。
表3－4
GB/T4457.4－1984规定
GB/T4457.4－2002《机械制图 图样画法 图线》
GB/T17450－1998《技术制图 图线》
机械图样用图线分为粗细两种
机械图样用图线分为粗细两种线宽
图线分为粗线、中粗线和细线三种
用b表示粗线的线宽代号
用d表示粗线的线宽代号

粗细线的宽度比率为3：1
粗细线的宽度比率为2：1
比率为4：2：1
3.2.4 图线宽度数系中增加了0.13mm的线宽尺寸，使线宽数系由原来8种增加为9种，即：
0.13mm，0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm。

3.2.5 过渡线由粗实线改为用细实线表示，图3－3。

图3－3 过渡线和弯折线

3.2.6 改变了剖切符号的线宽，表3－5。
表3－5
GB/T4458.1－1984规定
GB/T4457.4－2002规定
GB/T17452－1998规定
剖切符号的线宽为1～1.5b
剖切符号的线型为粗实线
用粗短画表示

3.2.7 明确规定了模样分型线用粗实线表示。（如铸造、锻造件上的分型线）
3.2.8 轨迹线由细点画线改为细双点画线，图3－4。

图3－4 轨迹线

3.3 值得关注的几点
3.3.1 粗虚线与粗点画线的选用。这两种粗线都是用来指示零件上的某一部分有特殊要求，但它们的应用场合却不尽相同。表3－6。
表3－6
粗虚线
粗点画线
专门用于指示该表面有表面处理要求（包括镀覆、涂覆、化学处理、冷作硬化处理等）
是限定范围的表示线。但GB/T4457.4－2002中并未一一列举哪些方面的范围。一般常见于以下用于场合：
限定局部热处理的范围，见图3－2。
限定不镀（涂）范围，图3－5。
限定形位公差的被测要素和基准要素的范围，图3－6。
注：粗虚线和粗点画线划定的部分如何给出具体的设计、工艺要求，则应按照有关的专项标准规定的代号进行标注，如：
――镀覆和化学处理表示法按GB/T13911。
――涂覆标记按GB/T4054。
――热处理要求的表示法按JB/T8555。
――形位公差的图样表示法按GB/T1182。

图3－5 限定不镀（涂）范围

图3－6 限定形位公差的被测要素和基准要素的范围

3.3.2 相邻辅助零件的线型及画法
绘图时，相邻辅助零件的轮廓线用细双点画线表示，图3－7所示。应注意以下三点：
表示相邻辅助零件采用断裂画法时，断裂边界的波浪线仍应连续画出，不得画成“细双点画波浪线”，（机械制图用的9种线型中没有这种线型）。
相邻辅助零件的剖面区域不画剖面线。
零部件的视图与相邻的辅助零件重叠时，其重叠部分的视图画法应不受影响。

图3－7 相邻辅助零件的轮廓线

3.3.3 断裂处边界线的线型选用
断裂画法通常可分为单边断裂和中间断裂（即中断处），绘制断裂处的边界线有三种线型可供选择：波浪线、双折线、细双点画线。
下面举例分析各种断裂边界的线型选用。
中断处的边界线。
一般来说，可供断裂边界选用的三种线型均可用作中断处的边界线，如图3－8。但当遇有图形的周边采用细实线相连的简化画法时，就不宜将波浪线作为中断处边界线，如图3－9。

图3－8 中断处的三种画法

图3－9 中断处画法的正与误

※：细双点画线必须成对地使用，不得单线使用，即只能用作中断处的边界线，而不能作为单边断裂的边界线。

单边断裂的边界线，图3－10、图3－7、图3－4。

图3－10 单边断裂的边界线画法

局部剖视图中的断裂边界线，图3－11。
无论是在视图中画出的局部剖视，还是单独画出的局部剖视，其边界线既可画成波浪线，也可画成双折线，但不得画成细双点画线。图3－11。

图3－11 局部剖视图中的断裂边界线画法

木材和圆柱体的断裂边界线，图3－12。
在GB/T4457.4－1984中规定，木材和圆柱体的断裂处可用波浪线表示，也可用图3－12所示的特殊画法。但在GB/T4457.4－2002中并未保留这一规定的条文，仅在一图例中沿袭了图3－12中圆柱体的断裂画法。
在绘图时，可作以下理解和处理：
i 当断裂处为中断处时，选用波浪线、双折线或细双点画线表示断裂边界应被认为是允许的。
ii 图3－12的特殊画法形象美，效果佳，在我国已经沿用了数十年，不仅如此，尖角转折的木材断裂边界线和由圆弧组成的圆柱体断裂边界线，如同普通波浪线一样，均可视为是由连续的细实线（属于基本线型）变形而成的。因此，这种画法仍应认为是允许采用的。

图3－12 木材和圆柱体断裂处的特殊画法
4 标题栏及明细栏的填写
标题栏和明细栏的基本要求、内容、尺寸与格式应分别遵守以下两项国家标准：GB/T1069.1－1989《技术制图 标题栏》；
GB/T1069.2－1989《技术制图 明细栏》
在填写标题栏和明细栏时，应遵守以下两项国家标准：
GB/T17825.2－1999《CAD文件管理 基本格式》；
JB/T5054.3－2000《产品图样及设计文件 格式》
4.1 标题栏的填写应关注以下几点
本厂现在使用的标题栏格式与GB/T1069.1－1989《技术制图 标题栏》中所列举的格式有差异（记得以前宣贯过），标题栏的格式、尺寸及填写的内容有不同。（如标准中标题栏高度尺寸为56，无“数量”栏目等），（其他企业都有不符合标准的情况）。
签字区设置哪些责任签字栏目，各企业可根据企业的技术责任制设定。各责任人签名时应随手自然签写，清晰可读即可。CAD图样不要直接打印上去。
日期的签署应按照GB/T2808《全数字式日期表示法》中规定的三种形式之一。其中“年”用四位数，“月”、“日”用两位数，之间由连字符分隔、间隔分隔或不分隔。2005－05－11（连字符分隔）
2005 05 11（间隔字符分隔）
20050511（不用分隔符）
为便于辨别图样中注写的技术要求是贯彻哪一年发布的标准，日期不应省略。
“共×张 第×张”应填写同一代号的图样的总张数及该张在总张数中的张次。多数情况下，同一图样代号只画一张图纸，此时，可不填写张数和张次。
“图样代号”简称“图号”或“代号”。编号的基本原则和要求应符合以下两项标准的规定：GB/T17825.3－1999《CAD文件管理 编号原则》；
JB/T5054.4－2000《产品图样及设计文件 编号原则》
为便于图样管理，有计算机辅助设计形成的CAD图样，必须在标题栏中的“图样代号”下方填写“存储代号”。“存储代号”的编号方法应符合GB/T17825.10－1999《CAD文件管理 存储与维护》的规定。这一块我们怎么办？
4.2 明细栏的填写
“明细栏”与“明细表”是有区别的。
明细栏是装配图中的一项内容或附属于装配图的续页。
明细表则相当于全套产品图样中所有装配图的明细栏的汇总，是不属于图样的另一类设计文件。
明细栏中的序号应与图形中的顺序对应。序号也可分类编写，例如，有的企业规定，在明细栏中需按分部件、专用件、标准件和辅料（如机油、粘结剂等）的顺序由下向上分类填写。此时，图形中的序号可分层编排。
复杂装配图中的序号较多时，明细栏除了可接画在标题栏的左边外，还可作为装配图的续页单独给出。续页一般用A4幅面竖放，下方为标题栏，明细栏的表头移至上方，由上而下填写，一张不够时可再加续页，格式不变。续页的张数应记入所属装配图的总张数中。
明细栏中的“代号”就是标题栏中的“图样代号”或（标准件的）标准代号。例如：“螺栓 GB/T5782 M12×80”可将“GB/T5782－2000”填入“代号”栏目，在“名称”栏目中则填写“螺栓 M12×80”。
明细栏中的“数量”是指该序号零件在所属装配体中有几件。
※注意：标题栏中一般不设“数量”栏目，有的教科书中在标题栏中加设“数量”栏目是不妥的。
“备注”栏目中可填写必要的补充说明。如“外购”、“无图”或分区代号等。

5 我国绘制技术图样的新投影体制
解放后1951年起，直至1984年，在历次的制、修订制图标准时均规定：机件的图形按正投影法绘制，并采用第一角画法。
随着我国与国外的技术交流与日俱增，使得我国一直采用的第一角画法的单一投影体制越来越显露出了它的弊端。特别是我国加入WTO后，改革单一的投影画法体制，实行新的投影体制是消除技术壁垒，加速与国际接轨的需要。
目前，第一角画法和第三角画法不仅被同时列入国际制图标准中，而且许多采用第一角画法的国家也同时允许采用第三角画法；采用第三角画法的国家也同时允许采用第一角画法。
根据GB/T17451－1998《技术制图 图样画法 视图》和GB/T14692－1993《技术制图 投影法》的规定，我国现行的绘制技术图样的新投影体制是：技术图样应采用正投影法绘制，并优先采用第一角画法，必要时（如按合同规定）才允许使用第三角画法。
采用第一角画法（简称E法）的国家有：俄罗斯、英国、法国、德国等；
采用第三角画法（简称A法）的国家有：美国、日本、加拿大和澳大利亚。
※：第一角画法的投影方法和原理与旧制图标准相比没有改变，只是有的词语提法变化，如“投影线”改为“投射线”等。

6 图样画法
现在对基本表示法中有关视图、剖视图、断面图和简化画法的新规定，逐一介绍。
6.1 视图（GB/T17451－1998和GB/T4458.1－2002）
6.1.1 新旧标准的关系见表6－1。
表6－1
旧标准
新 标 准
GB/T4458.1－1984《机械制图 图样画法》
GB/T17451－1998《技术制图 图样画法 视图》
GB/T4458.1－2002《机械制图 图样画法 视图》
被取代
等效采用了相应的国际标准，发布时并未同时宣布取代GB/T4458.1－1984
宣布取代GB/T4458.1－1984，从20030401实施
属于技术制图，规定了视图的基本表示法
属于机械制图，是在GB/T17451-1998基础上，对视图所作的补充规定
此两项标准必须相辅相成地贯彻实施
贯彻新标准主要关注以下个三方面：
取消了“旋转视图”，增加了“向视图”。
改变了局部视图的配置规定，增加了局部视图的画法特例。
改变了斜视图的标注方法规定。
6.1.2向视图及向视配置法
在GB/T4458.1－1984中，将表达机件外形的视图分为四种：
a、基本视图；b、局部视图；c、斜视图；d、旋转视图。
在GB/T17451－1998中也将视图分为四种：
a、基本视图；b、向视图；c、局部视图；d、斜视图。
新增的“向视图”与被取消的‘旋转视图“之间无概念上的对等和包容关系，因此，不能笼统地说向视图取代了旋转视图。
取消旋转视图后，原来采用旋转视图的场合，可改用斜视图来表达机件倾斜结构的外形。图6－1。

图6－1 机件倾斜结构的外形表达方案
向视图是可以自由配置的视图。其标注规定为：在向视图的上方标注“×”（“×”为大写拉丁字母），在相应视图的附近用箭头指明投射方向，并标注相同的字母。图6－2所示。这种在图样上将视图（含剖视图）自由配置的表示法，称为向视配置法。
注：GB/T4458.1－1984中规定视图的名称标注为“×向”，新标准改为“×”，即去掉了“向”字。这是为了在图样的标注中少出现汉字，并与国际上统一，有利于国际上的技术交流。

图6－2 向视图及向视配置法
总结：向视图是基本视图的另一种表达方式，是移位（不旋转）配置的基本视图。向视图的投射方向应与基本视图的投射方向一一对应。
6.1.3 局部视图表示法
在GB/T17451－1998和GB/T4458.1－2002中，对局部视图的配置、标注和画法作了如下新规定：
局部视图的配置及标注
在机械图样中，局部视图可按以下三种形式配置，并进行必要的标注。
第一种形式：按基本视图的配置形式配置，当与相应的另一视图之间没有其他图形隔开时，则不必标注。如图6－3中俯视图位置上的局部视图和图6－4的局部视图。

图6－3 局部视图及斜视图的表示法
第二种形式：按向视图的配置形式配置和标注。图6－4b的局部视图B。

图6－4 局部视图的配置及标注
第三种形式：按第三角画法配置在视图上所需表示的局部结构的附近，并用细点画线将两者相连。图6－5和图6－6所示。

图 6－5 按第三角画法配置的局部视图（一）

图6－6 按第三角画法配置的局部视图（二）

局部视图的画法
画局部视图时，其断裂边界用波浪线或双折线绘制。当所表示的局部视图的外轮廓成封闭时，则不必画出其断裂边界线。
延伸关注：对于将对称机件的视图只画出一半或四分之一的画法（新、旧标准一致），也是符合局部视图定义的，此时，可将其视为是以细点画线作为断裂边界的局部视图的特殊画法。（这里就不画图了）

6.1.4 斜视图表示法
绘制斜视图时，通常只画出倾斜部分的局部外形，而断去其余部分，并按向视图的配置形式配置和标注。如图6－3。
与GB/T4458.1－1984的规定相比，有如下三点不同：
斜视图的断裂边界可用波浪线绘制（图6－3），也可用双折线绘制（图6－7）；
取消了表示斜视图名称的“×向”中的“向”字；
当斜视图旋转配置时，原标注为“×向旋转”，现取消了汉字“旋转”二字，启用了旋转符号。如图6－7所示。
※注：旋转符号的箭头指向应与旋转方向一致。表示斜视图名称的大写拉丁字母应靠近旋转符号，当需给出旋转角度时，角度应注写在字母之后。

图6－7 斜视图表示法
6.2 剖视图及剖面区域的表示法（GB/T17452～17453－1998和GB/T4458.6－2002）
6.2.1剖视图及剖面区域表示法的现行标准
对剖面区域内的剖面符号的画法，GB/T4457.5－1984《机械制图 剖面符号》至今一致沿用；GB/T17453－1998《技术制图 图样画法 剖面区域的表示法》发布时并未申明取代GB/T4457.5－1984。因此，这两项标准均为现行有效，应同时贯彻执行。
对剖视图表示法，GB/T17452－1998《技术制图 图样画法 剖视图和断面图》和GB/T4458.6－2002《机械制图 图样画法 剖视图和断面图》都现行有效。此两项标准的关系是；前者以“技术制图”标准的名义规定了“剖视图和断面图”的基本表示法，后者属于“机械制图”标准，是对GB/T17452－1998的补充，两项标准相辅相成，应同时贯彻执行。

6.2.2 剖面区域的表示法
关于剖面符号画法，GB/T17453－1998《技术制图 图样画法 剖面区域的表示法》规定的比较原则，难以在各种技术图样中直接贯彻执行，而GB/T4457.5－1984《机械制图 剖面符号》虽然规定的比较具体，但由于发布的较早，有些基本规定与GB/T17453－1998不一致。因此，在同时贯彻这两项标准时，应按以下原则处理：对两项标准规定有不一致的地方，应贯彻新发布的《技术制图》标准。两项标准规定不一致的地方见表6－2。
表6－2
序号
GB/T17453－1998规定
GB/T4457.5－1984规定
1
没有规定各行业的无数种材料的特定剖面符号
机械图样中表示材料类别的特定的剖面符号仍应执行本标准
2
当不需表示材料类别时，可采用通用的剖面线（即GB/T4457.5－84中表示金属材料的剖面线）表示
没规定通用剖面线，所规定的14种剖面符号均为表示一定材料类别的特定剖面符号
3
剖面线最好“与主要轮廓线或剖面区域的对称线成45°角”
剖面线应画成“与水平成45°”角，（图6－8）
4
允许用“点阵或涂色”代替剖面线
无
5
明确规定相邻辅助零件的断面不画剖面线
相邻辅助零件（或部件），一般不画剖面符号，当需要画出时，仍按本标准的规定绘制

图6－8 剖面线的角度
6.2.3 剖视图的标注（GB/T17452－1998和GB/T4458.6－2002）
新、旧标准都对剖视图的标注规定了三要素，标注方法（包括省略标注）也基本一致。但是，三要素的内涵不同，见表6－3。
表6－3 剖视图标注的新、旧三要素比较
GB/T4458.6－2002和GB/T17452－1998
GB/T4458.1－1984
剖切线：指示剖切面位置，用细点画线
剖切符号：指明剖切位置，用粗短画
剖切符号：指示剖切面的起讫和转折位置（用粗实线短画表示）及投射方向（机械制图用箭头表示）的符号
（※本要素实际包含了旧标准中的剖切符号和箭头两个要素）
箭头：指示投射方向
字母：表示剖视图名称
字母：指示剖视图名称

关注；剖视图标注的几点说明：
剖视图标注规定了三要素，但在标准中的图例中很多都将画在剖切符号之间的剖切线没有画出，这说明，在剖视图标注的三要素中，画在剖切符号之间的剖切线是可以省略的。但标准中并没有明确规定在何种情况下必须画出。
标准中对剖视图的完整标注和可省略标注（三种情况：省箭头；三要素都省；局部剖省标）规定是很明确的。但完整地标注是基本规定，标注时可省而未省不能算错，我们提倡可省则省的简化标注法。
在剖视图的标注中，“当只需剖切绘制零件的部分结构时，（为了更好地表明剖切面的起讫和转折位置）应用细点画线（剖切线）将剖切符号相连，剖切面可位于零件实体之外，（但实体之外可不画剖切线）”。见图6－9。
选择剖切面的位置时，一般不与轮廓线重合。必要时，也允许紧贴机件的表面进行剖切，此时，该表面不画剖面线。见图6－10。（省略箭头标注）

图6－9 部分剖切结构的表示

图6－10 沿表面剖切的剖视图

6.2.4 剖切面的分类及应用
6.2.4.1 新、旧标准中的剖切面分类体系及对应关系
在GB/T17452－1998和GB/T4458.1－1984标准中，都将剖视图分为全剖视图、半剖视图和局部剖视图三种，是一致的。
但是，剖切面的分类体系在新、旧标准中是不一致的。见表6－4。
表6－4 新、旧标准中的剖切面分类比较
GB/T4458.1－1984
GB/T17452－1998
分 类
简称
分 类
简称
(1)单一剖切面，含单一剖切平面和单一剖切柱面
单一剖
(1)单一剖切面
不规定任何简称
(2)两个相交的剖切平面（交线垂直于某一基本投影面）
旋转剖
(3) 几个相交的剖切面
(3)几个平行的剖切平面
阶梯剖
(2)几个平行的剖切平面
(4)组合的剖切面
复合剖
－
－
(5)不平行于任何基本投影面的剖切平面
斜剖
－
－

说明：
新标准中不规定三种剖切面的任何简称，是为了与国际标准取得一致，因此，今后不得再使用单一剖、旋转剖、阶梯剖、复合剖和斜剖的术语。
凡是未明确为“剖切平面”的剖切面均包括剖切平面和剖切柱面。
新标准将旧标准中的五类剖切面调整为三类剖切面后，并未舍弃原有的五类中的任何一类。（对照表6－4讲一下）
6.2.4.2 新标准中的剖切面的应用
新、旧标准中的剖切面分类体系虽然不同，但剖切方法和画法是一致的，这里不再多举例。

6.3 断面图
6.3.1 断面图表示法的现行标准
现行标准GB/T17452－1998和GB/T4458.6－2002，在断面图的概念和画法规定方面，与GB/T4458.1－1984相比并无大的变动，将“剖面图”改称“断面图”，“断面图”可简称“断面”。在断面图标注和剖切面选用方面有新的规定。
6.3.2 获得断面图的剖切面的选用
原则：前面在剖视图中的三种剖切面，完全适用于断面图。应用最广的是单一剖切面。
6.3.3 断面图的配置及标注
剖视图标注的三要素及标注的基本规定同样适用于断面图，只是具体的标注方法两者有差异。
移出断面图的标注与图形的配置和图形的对称性有关。概括于表6－5。
用“剖切线”代换“剖切平面迹线”是新旧标注规定的重要变动之一。其差异见表6－6。
表6－6
GB/T4458.1－1984
GB/T17452－1998
（参见表6－5的第一排第一图）连接两个图形的细点画线称为“剖切平面迹线”，即指剖切平面与投影面的交线，用以指示断面图的剖切位置。
该线改称为“剖切线”，它也是指示剖切位置的线。
剖切平面迹线仅用作特定条件（指配置于相应的剖切位置处的对称移出剖面）下省略标注的图示说明。
－
不被视为标注方法的一个要素，不能用于剖视图。
作为标注方法的三个要素之一，在剖视图和断面图标注中都适用。
重合断面的标注规定也有变动。
对称的重合断面不必标注，这与旧标准的规定一致。不对称的重合断面要否标注，新旧标准的规定恰好相反。如图6－11和表6－7。
表6－5 移出断面图的配置与标注
断面形状
配置
对称的移出断面
不对称的移出断面
配置在剖切线或剖切符号延长线上

不必标注出字母和剖切符号
不必标注字母
按投影关系配置

不必标注箭头
不必标注箭头
配置在其他位置

不必标注箭头
应标注剖切符号（含箭头）和字母
配置在视图中断处

不必标注
图形不对称时，移出断面不得画在中断处

a. GB/T4458.1－1984 b. GB/T4458.6－2002
图6－11 不对称重合断面的标注
表6－7
GB/T4458.1－1984
GB/T4458.6－2002
当不对称的重合剖面（断面）配置在剖切符号上时，不必标注字母，但应画出剖切符号和指示投射方向的箭头。
不对称的重合断面可省略标注。
※注意：对“不必标注”和“可省略标注”的理解：
不必标注…………不需要标注。
可省略标注………当不致引起误解时，才省略标注。
6.4 简化画法（GB/T16675.1－1996）
在GB/T16675.1－1996《技术制图 简化画法 第一部分：图样画法》的正文及附录中共规定了43条简化画法，新增加的规定为15条。新增加的简化画法中的几条常用的规定如：（以前宣贯过，这里不另绘图举例）
左右手件画法；
对于左右手零件和左右手装配件，允许仅画出其中一件，另一件用文字说明。
顺便提一下，这类机件在所属装配图中应分别编排两个序号。
简化被放大部位的画法；
在局部放大图表达完整的前提下，允许在原视图中简化被放大部位的图形。
基本对称机件画法；
基本对称的零件仍可按对称零件的方式绘制，但应在其中不对称的部位加以说明。
此画法也适用于基本对称装配件。
对称及基本对称的机件只画一半或四分之一的简化画法。
轮廓画法；
a.已在一个视图中表示清楚的产品组成部分，在其他视图中可仅画出其外形轮廓。
b.在能够清楚表达产品特征和装配关系的前提下，装配图可仅画出其简化后的轮廓。
省略剖面符号的画法；
在不致引起误解的情况下，剖面符号可省略。
GB/T16675.1－1996完全放开了省略剖面符号的范围，零件图中的剖视图、移出断面、装配图中的剖视图，均可省略剖面符号。（需以“不致引起误解”为前提）
若干等径孔的画法；
模糊画法；
在“不致引起误解”时，图形中的过渡线、相贯线可以简化。
管子的画法；（适用于管子零件图及管子所属装配图中）
管子可仅在端部画出部分形状，其余用细点画线画出其中心线；
管子也可用与管子中心线重合的单根粗实线表示。
带、链的画法；
在装配图中，可用粗实线表示带传动中的带；用细点画线表示链传动中的链。必要时，可在粗实线或细点画线上绘制出表示带或链类型的符号，符号形式见GB/T4460。
装配图中的紧固件画法。
在装配图中，可省略螺栓、螺母、销等紧固件的投影，而用细点画线和指引线指明它们的位置。
在装配图中，若干相同的零、部件组，可仅详细地画出一组，其余只需用细点画线表示出其位置。
7 常用的零部件和结构要素的特殊表示法
由表1－1可见，属于图样的特殊表示法方面的现行标准有8项，其中有一项属于技术制图标准，有3项标准是新制定的。
7.1螺纹及螺纹紧固件表示法
GB/T4459.1－1995《机械制图 螺纹及螺纹紧固件表示法》在以前宣贯过，但是，在本标准的附录中所给出的一些常用螺纹的标准，1995年以后有部分螺纹标准相继进行了修订，见表7－1，因此，在这里只对修订的标准进行介绍，至于螺纹画法、螺纹副画法、螺纹连接画法、螺纹紧固件画法等就不多讲了。

表7－1 常用标准螺纹的标记方法
序号
螺纹类别
标准编号
特征代号
标记示例
螺纹副标记示例
附注
1
普通螺纹
GB/T197－2003
M
M8×1－LH
M8

M16×Ph6P2－5g6g－L
M20－6H/5g6g
M6
粗牙不注螺距，左旋时尾加“－LH”；
中等公差精度（如6H、6g）不注公差带代号；
中等旋合长度不注N;
多线时注出Ph（导程）和P（螺距）
2
小
螺
纹
GB/T15054.4－1994
S
S0.8 4H5
S1.2LH 5h3
S0.9 4H5/5h3
标记中末位的5和3为顶径公差等级。顶径公差带位置仅一种，故只注等级，不注位置
3
梯形螺纹
GB/T5796.4－1986
Tr
Tr40×7－7H

Tr40×14（P7）LH－7e
Tr36×6－7H/7c

4
锯齿形螺纹
GB/T13576－1992
B
B40×7－7a

B40×14（P7）LH－8c－L
B40×7－7A/7c

5
米制锥螺纹
GB/T1415－1992
ZM
ZM10
M10×1GB/T1415
ZM10－S
ZM10/ZM10
圆锥内螺纹与圆锥外螺纹配合
M10×1
GB/T1415/ZM10－S
圆柱内螺纹与圆锥外螺纹配合，S为短基距代号，标准基距不注代号

续表7－1
序号
螺纹类别
标准编号
特征代号
标记示例
螺纹副标记示例
附注
6
60°密封管螺纹
圆锥管螺纹（内、外）
GB/T12716－2002
NPT
NPT6-LH

左旋时尾加“－LH”；
圆柱内螺纹
NPSC
NPSC3/4
7
55°非密封管螺纹
GB/T7307－2001
G
G1/2A
G1/2－LH
G1/2A
外螺纹公差等级分A级和B级两种；
内螺纹公差等级只有一种。表示螺纹副时，仅需标注外螺纹的标记
8
55°密封管螺纹
圆锥
外螺纹
GB/T7306.1－2000

GB/T7306.2－2000
R1
R13
RC/R23/4

RP/R13
R1：表示与圆柱内螺纹相配合的圆锥外螺纹；
R2：表示与圆锥内螺纹相配合的圆锥外螺纹；
内、外螺纹均只有一种公差带，故省略不注。表示螺纹副时，尺寸代号只注写一次。
R2
R23/4
圆锥
内螺纹
RC
RC1/2-LH
圆柱
内螺纹
RP
RP1/2
7.1.1 普通螺纹的标记规定
普通螺纹的完整标记由螺纹特征代号、尺寸代号、公差带代号、旋合长度代号和旋向代号组成。在GB/T197－2003中，对其标记中各部分代号的含义都作了明确规定。图7－1是普通螺纹的完整标记示例。
※简化标记规定：（注：此规定同样适用于内外螺纹配合，即螺纹副的标记）
单线螺纹的尺寸代号为“公称直径×螺距”，此时，不必注写“Ph”和“P”字样；当为粗牙螺纹时不注螺距。
中径与顶径公差带代号相同时，只注写一个公差带代号。
最常用的中等公差精度螺纹（公称直径≤1.4mm的5H、6h和公称直
