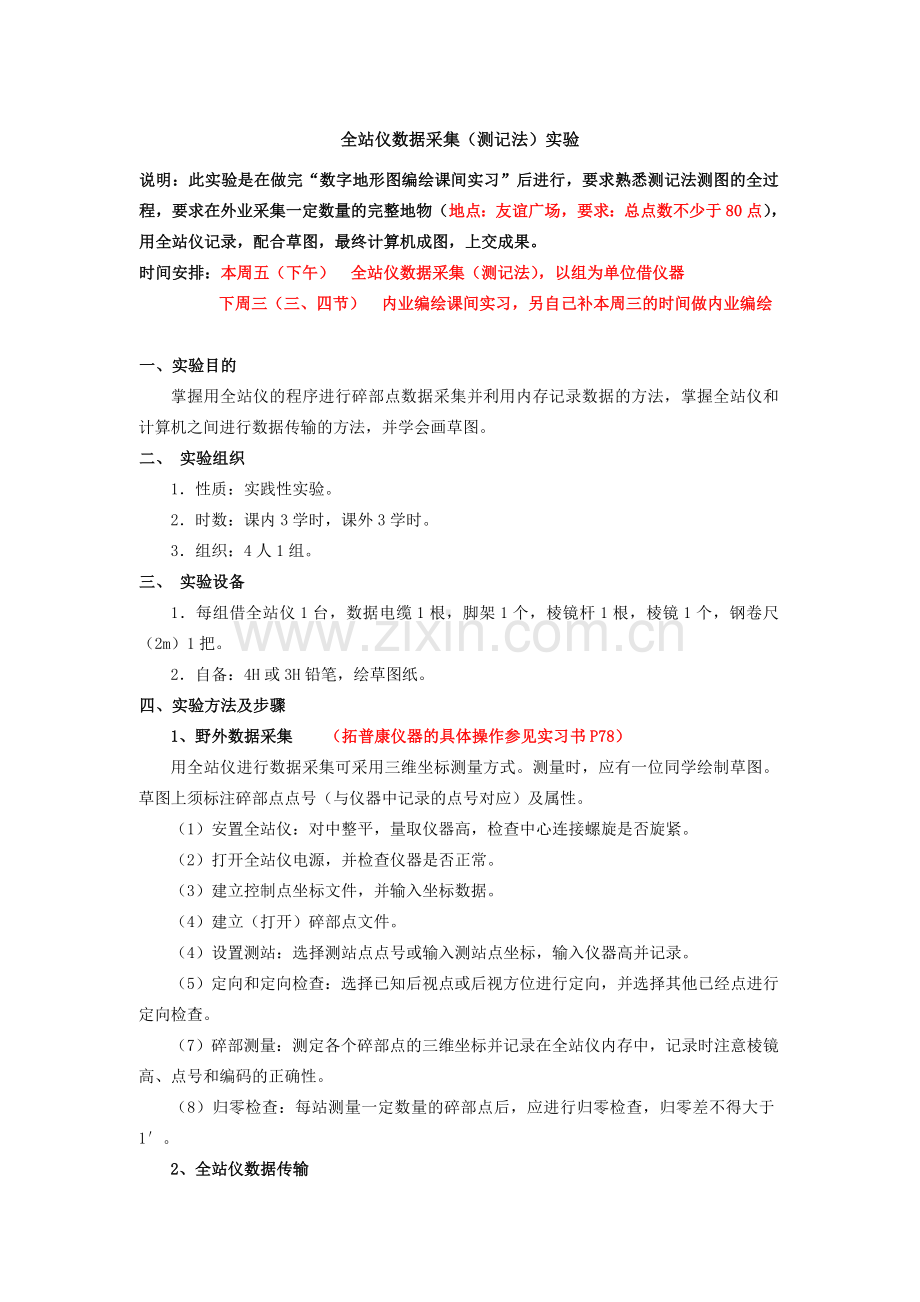

全站仪数据采集课间实习.doc_第1页
第1页 / 共3页

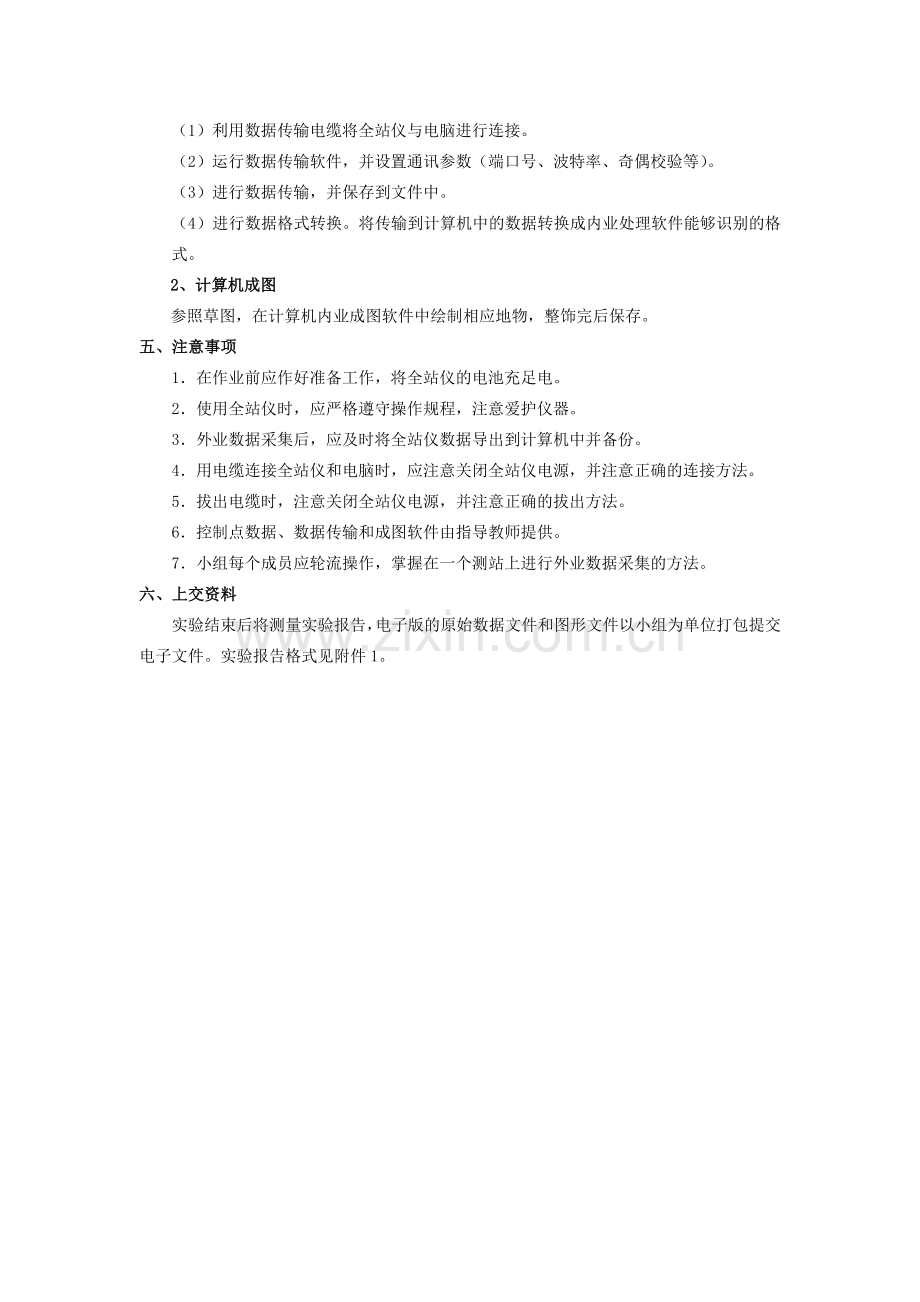

全站仪数据采集课间实习.doc_第2页
第2页 / 共3页


点击查看更多>>
资源描述
全站仪数据采集(测记法)实验 说明:此实验是在做完“数字地形图编绘课间实习”后进行,要求熟悉测记法测图的全过程,要求在外业采集一定数量的完整地物(地点:友谊广场,要求:总点数不少于80点),用全站仪记录,配合草图,最终计算机成图,上交成果。 时间安排:本周五(下午) 全站仪数据采集(测记法),以组为单位借仪器 下周三(三、四节) 内业编绘课间实习,另自己补本周三的时间做内业编绘 一、实验目的 掌握用全站仪的程序进行碎部点数据采集并利用内存记录数据的方法,掌握全站仪和计算机之间进行数据传输的方法,并学会画草图。 二、 实验组织 1.性质:实践性实验。 2.时数:课内3学时,课外3学时。 3.组织:4人1组。 三、 实验设备 1.每组借全站仪1台,数据电缆1根,脚架1个,棱镜杆1根,棱镜1个,钢卷尺(2m)1把。 2.自备:4H或3H铅笔,绘草图纸。 四、实验方法及步骤 1、野外数据采集 (拓普康仪器的具体操作参见实习书P78) 用全站仪进行数据采集可采用三维坐标测量方式。测量时,应有一位同学绘制草图。草图上须标注碎部点点号(与仪器中记录的点号对应)及属性。 (1)安置全站仪:对中整平,量取仪器高,检查中心连接螺旋是否旋紧。 (2)打开全站仪电源,并检查仪器是否正常。 (3)建立控制点坐标文件,并输入坐标数据。 (4)建立(打开)碎部点文件。 (4)设置测站:选择测站点点号或输入测站点坐标,输入仪器高并记录。 (5)定向和定向检查:选择已知后视点或后视方位进行定向,并选择其他已经点进行定向检查。 (7)碎部测量:测定各个碎部点的三维坐标并记录在全站仪内存中,记录时注意棱镜高、点号和编码的正确性。 (8)归零检查:每站测量一定数量的碎部点后,应进行归零检查,归零差不得大于1′。 2、全站仪数据传输 (1)利用数据传输电缆将全站仪与电脑进行连接。 (2)运行数据传输软件,并设置通讯参数(端口号、波特率、奇偶校验等)。 (3)进行数据传输,并保存到文件中。 (4)进行数据格式转换。将传输到计算机中的数据转换成内业处理软件能够识别的格式。 2、计算机成图 参照草图,在计算机内业成图软件中绘制相应地物,整饰完后保存。 五、注意事项 1.在作业前应作好准备工作,将全站仪的电池充足电。 2.使用全站仪时,应严格遵守操作规程,注意爱护仪器。 3.外业数据采集后,应及时将全站仪数据导出到计算机中并备份。 4.用电缆连接全站仪和电脑时,应注意关闭全站仪电源,并注意正确的连接方法。 5.拔出电缆时,注意关闭全站仪电源,并注意正确的拔出方法。 6.控制点数据、数据传输和成图软件由指导教师提供。 7.小组每个成员应轮流操作,掌握在一个测站上进行外业数据采集的方法。 六、上交资料 实验结束后将测量实验报告,电子版的原始数据文件和图形文件以小组为单位打包提交电子文件。实验报告格式见附件1。 附1 数字测图实验报告 姓名 学号 班级 指导教师 成绩 [实验名称] [目的与要求] [仪器和工具] [实验原理方法与步骤] [测量数据及处理] [体会及建议] [教师评语]
