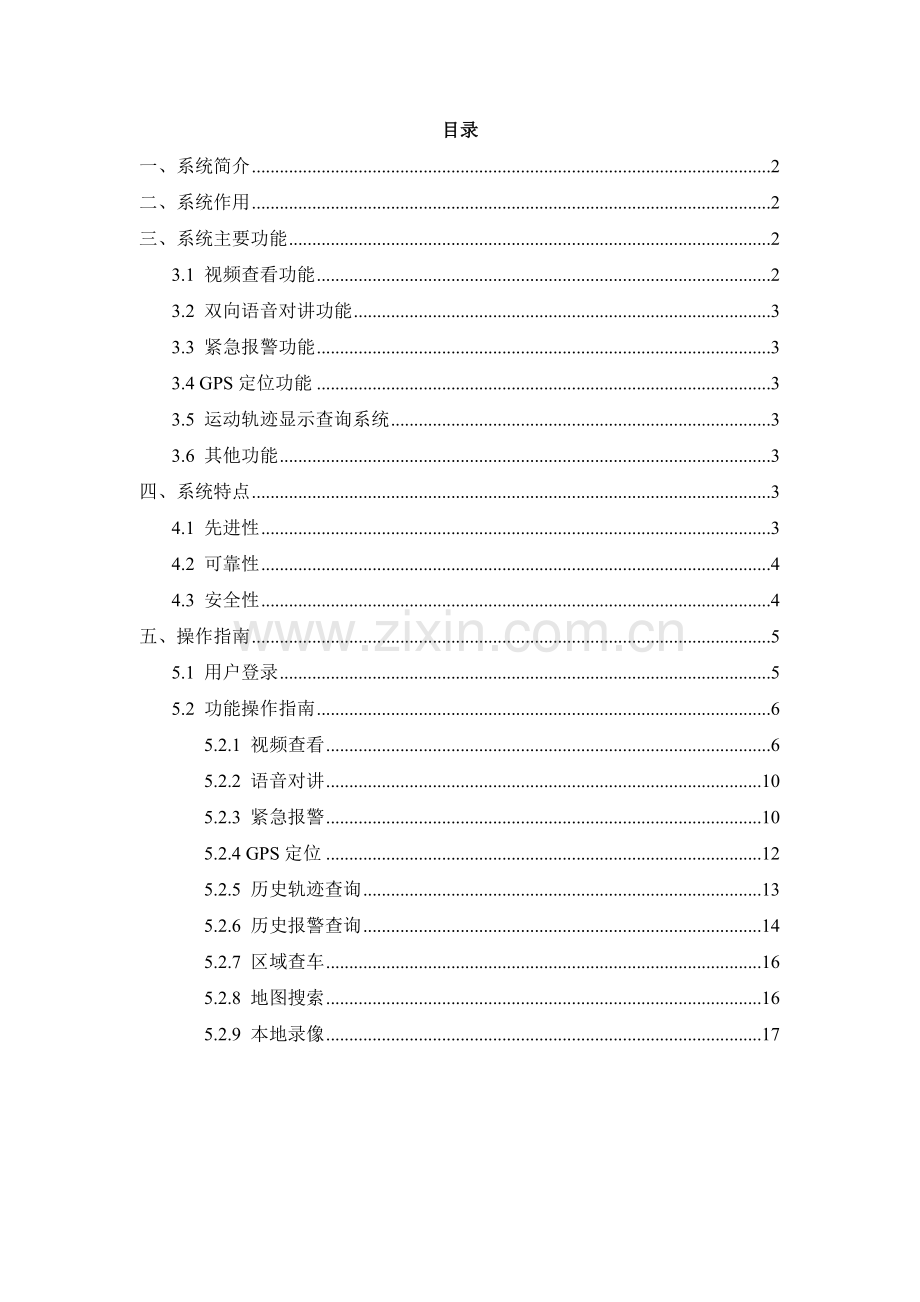

目录
一、系统简介 2
二、系统作用 2
三、系统主要功能 2
3.1 视频查看功能 2
3.2 双向语音对讲功能 3
3.3 紧急报警功能 3
3.4 GPS定位功能 3
3.5 运动轨迹显示查询系统 3
3.6 其他功能 3
四、系统特点 3
4.1 先进性 3
4.2 可靠性 4
4.3 安全性 4
五、操作指南 5
5.1 用户登录 5
5.2 功能操作指南 6
5.2.1 视频查看 6
5.2.2 语音对讲 10
5.2.3 紧急报警 10
5.2.4 GPS定位 12
5.2.5 历史轨迹查询 13
5.2.6 历史报警查询 14
5.2.7 区域查车 16
5.2.8 地图搜索 16
5.2.9 本地录像 17

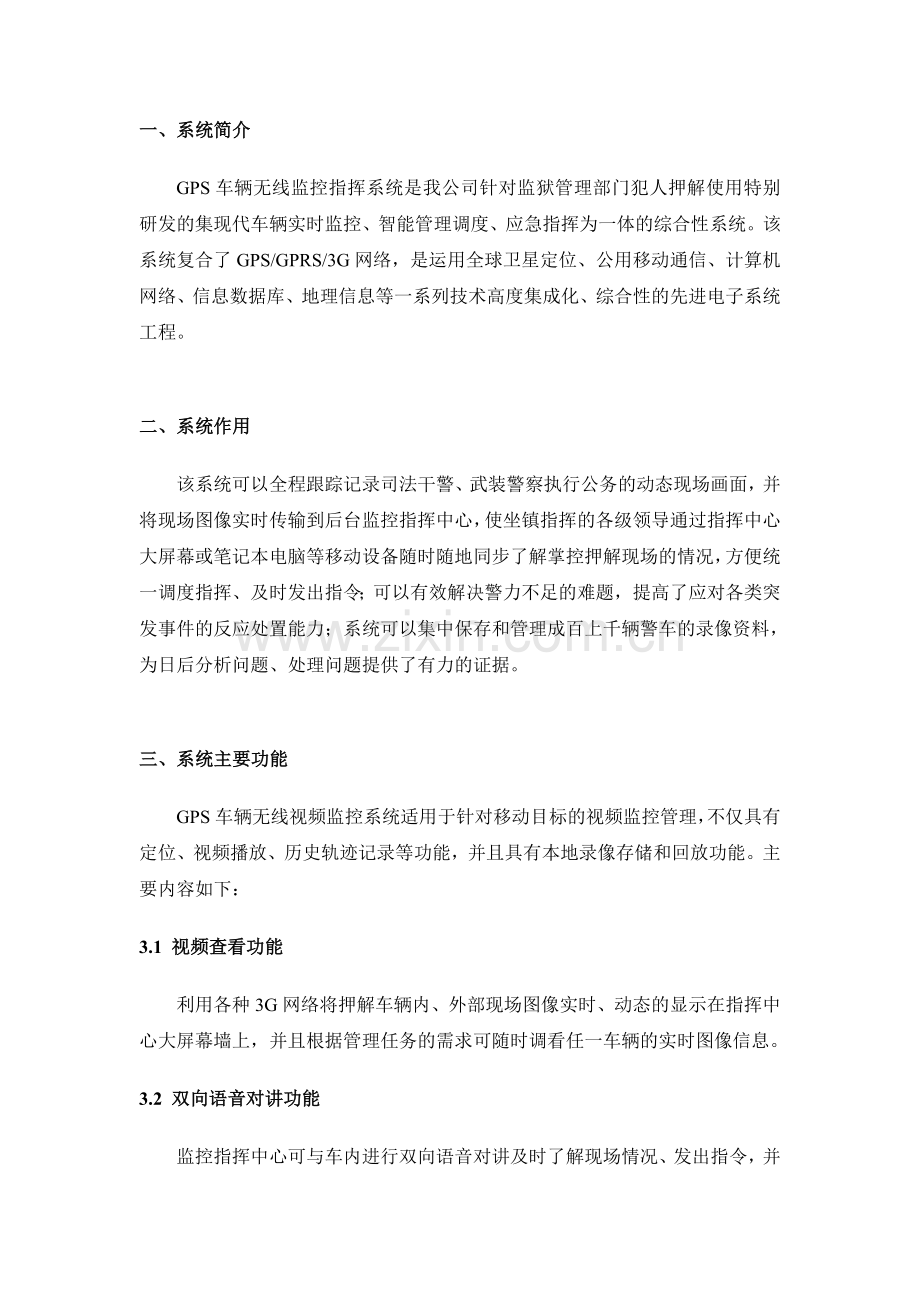

一、系统简介
GPS车辆无线监控指挥系统是我公司针对监狱管理部门犯人押解使用特别研发的集现代车辆实时监控、智能管理调度、应急指挥为一体的综合性系统。该系统复合了GPS/GPRS/3G网络，是运用全球卫星定位、公用移动通信、计算机网络、信息数据库、地理信息等一系列技术高度集成化、综合性的先进电子系统工程。

二、系统作用
该系统可以全程跟踪记录司法干警、武装警察执行公务的动态现场画面，并将现场图像实时传输到后台监控指挥中心，使坐镇指挥的各级领导通过指挥中心大屏幕或笔记本电脑等移动设备随时随地同步了解掌控押解现场的情况，方便统一调度指挥、及时发出指令；可以有效解决警力不足的难题，提高了应对各类突发事件的反应处置能力；系统可以集中保存和管理成百上千辆警车的录像资料，为日后分析问题、处理问题提供了有力的证据。

三、系统主要功能
GPS车辆无线视频监控系统适用于针对移动目标的视频监控管理，不仅具有定位、视频播放、历史轨迹记录等功能，并且具有本地录像存储和回放功能。主要内容如下：
3.1 视频查看功能
利用各种3G网络将押解车辆内、外部现场图像实时、动态的显示在指挥中心大屏幕墙上，并且根据管理任务的需求可随时调看任一车辆的实时图像信息。
3.2 双向语音对讲功能
监控指挥中心可与车内进行双向语音对讲及时了解现场情况、发出指令，并进行监听。
3.3 紧急报警功能
当车辆遭遇紧急情况时，押解干警可通过车载终端设备上的报警按钮向监控指挥中心发送报警数据，在监控指挥中心大屏幕上立即显示出车辆位置，并声光提示，自动弹出报警车辆的视频画面。
3.4 GPS定位功能
卫星定位功能结合中央服务器的电子地图，使监控中心随时了解掌控押解车辆所在区域的位置并显示经度、纬度，行驶速度，行驶方向，车辆状态等信息。
3.5 运动轨迹显示查询系统
在指挥中心电子地图上可查询押解车辆行驶的历史路线，使监控中心随时掌控押解车辆的运行轨迹。
3.6 其他功能
系统还具有历史报警信息查询功能，视频回放功能，地图搜索功能，并支持三种视频录像方式（前端设备本地录像，服务器远程录像，客户端电脑远程录像）。

四、系统特点
4.1 先进性
1)不受地域限制，系统利用3G网络传送报警和图像信息，只要车辆在3G网络覆盖区域内（没有3G网络覆盖的区域可自动转到2G网络），系统即可实现将各押解车辆运行的情况远程实时传输到监控指挥中心。
2)GPS定位监控系统应用了移动网络为监控数据的载体，真正的实现了对车辆的全天候实时监控（运行速度、运行方向等），监控频率可达到3秒级（内置车载GPS）。
3)采用流媒体技术,解决了客户端多用户访问同一监控点出现的网络堵塞问题。
4)无线监控设备机动、灵活、快捷、便携，组网方便、操作简单。
5)监控指挥中心同时可监看多路视频图像并具备本地录像功能。
6)兼容性强，本系统可安装于任何普通台式计算机或笔记本电脑上，系统软件适用于Windows2000或以上版本。
4.2 可靠性
1)系统的主要设备均采用工业级模块化结构设计，通过了恶劣条件下的实际运行。
2)设备功能强大，集成了图像传输、GPS定位等功能。
4.3 安全性
具有国家信息产业部和国家密码管理局批准的电子认证服务使用密码许可证，使用CA加密传输技术，确保不被第三方窃取、篡改。
4.4 使用及维护性
主要设备的可靠性能高，维护性能好，通过管理软件可远程对设备进行升级、维护。
4.5 可扩展性
扩展灵活，能够降低对系统的整体投资成本和其他管理控制兼容。

五、操作指南
5.1 用户登录
(1).双击打开“GPS车辆监控客户端”软件出现下图；

图5.1-1 客户端界面

(2).点击如图[图5.1-1]左上角“登录”图标，出现如下对话框：

图5.1-2 用户登录

在“服务器”栏里输入中心服务器的IP地址（注：监狱管理局的中心服务器IP地址为 218.22.32.27），“端口”栏默认‘8800’，“用户类型”栏默认‘系统管理员’，“用户名”里输入‘jyglj’，“密码”栏里输入‘123456’；点击“登录”。 出现如下图所示：

图5.1-3 客户端操作界面
5.2 功能操作指南
5.2.1 视频查看
左击如图[5.1-3]右边功能栏的“车队、车辆列表”，点击监狱管理局，出现三辆警车的信息，左击选中其中一辆车，例‘皖AD085警’，右击进入下拉菜单，将鼠标移到菜单栏 ‘视频监控’，进入通道1，如图[图5.2.1-1]所示：

图5.2.1-1 视频监控

点击“通道1”，将自动弹出该车辆 “视频监控”画面如图[图5.2.1-2]，视频图像的左上角显示当前日期、时间、车辆、经纬度信息。

图5.2.1-2 视频监控

光标移至视频图像上，如图[图5.2.1-2]所示，右击将显示出下拉菜单
1）“开始录像“即本地录存图像；
2）“显示状态栏”视频图像底端显示帧率/码率信息；
3）“全部显示状态”将所有视频的状态栏显示出来；
4）“清除连接”断开视频连接；
5）“全部清除”断开所有路视频连接；
6）“图像放缩”对视频大小放缩。
打开“视频控制”，可以将视频监控分成四屏、九屏、十六屏等等，点击“四屏”，则视频监控窗口一分为四，其他同理。

图5.2.1-3 分屏显示
双击其中一路视频图像即可单屏放大显示。如下图所示：

图5.2.1-4 单屏显示

如需打开多路图像，左击“视频监控”空白处，然后按照上述视频查看操作即可。多路图像如下图所示：

图5.2.1-5分屏图像显示
点击图5.2.1-5 右上角，即可关闭视频监控。

5.2.2 语音对讲
与终端实现语音对讲功能，进入视频监控图像下拉菜单，点击“显示状态栏”，视频图像底端显示帧率/码率信息，以及监听、对讲、关闭视频等功能图标，如图[图5.2.2-1]

图5.2.2-1 视频监控图像
点击“监听”图标，当图标显示红色时，则客户端即可听到车辆内部人员的对话，而车辆内的人员则无法接听客户端的声音；再次点击“监听”图标，即关闭监听功能。点击“对讲”图标，当图标显示红色时，即可进行双向语音对讲；再次点击“对讲”图标，即关闭对讲功能。则表示关闭视频图像。
5.2.3 紧急报警
当车辆遭遇紧急情况时，押解干警可通过车载终端向监控中心发送报警数据，在监控终端立即显示出车辆位置，并声光提示（报警声持续20秒），自动弹出报警车辆的视频画面。同时，监控指挥中心可与车内进行双向语言对讲及时了解现场情况、发出指令，并进行监听和录音。如下图所示：

图5.2.3-1 紧急报警

打开“声音控制”弹出下拉菜单，点击“报警声”可关闭报警声(当“报警声”前面没有图标,表示关闭报警声)，如下图所示：

图5.2.3-2 紧急报警

5.2.4 GPS定位
进入“车队、车辆列表”，点击监狱管理局，出现三辆警车的信息，如下图所示：　　　　　　　　　　　　　　　　　

图5.2.4-1 GPS定位

图5.2.4-2 GPS监控车辆列表

在地图下方的“监控车辆列表”里，如果“ＧＰＳ时间”显示的是当前时间且时间在继续走动，则证明该车辆的无线监控设备当前是在线状态，否则为离线状态。当“监控车辆列表”中车辆“定位”栏显示“正常”时如图[图5.2.4-2]所示，则会在地图里显示该车辆的具体位置、方向和行驶速度。
车辆定位显示定位正常，点击“放大”图标，然后在地图栏里点击车辆所在位置，直至能够清晰看到车辆所在位置的具体信息。如下图所示：

图5.2.4-3 GPS定位信息

点击“缩小”图标，效果与之相反。点击“漫游”图标，然后将光标放在地图上，按住左键不放可以随意拖动地图；拨动鼠标滚轮，可放大、缩小。

5.2.5 历史轨迹查询
查询车辆历史轨迹运行路线，左击“历史轨迹”出现如下图所示：

图5.2.5-1 历史轨迹查询
选中你想查询的车辆，选择“开始时间”和“结束时间“，点击“确定”，即可以在地图上看见车辆行驶的轨迹。“开始回放”则播放该车辆行驶的历史路线，“停止回放”则停止播放该车辆行驶的历史路线。
点击如图[图5.2.5-2]“清屏”就可以清除地图上显示的历史轨迹。

图5.2.5-2 清屏
5.2.6 历史报警查询
查询历史报警的车辆及具体报警时间。如查询“皖AD085警”，先右击如图[图5.2.6-1]空白处，出现如图[5.2.6-2]所示，然后点击“历史报警查询”。

图5.2.6-1 历史报警查询

图5.2.6-2 历史报警查询
将出现如下图所示：

图5.2.6-3 历史报警结果查询
选择时间段及需要查询的车辆后，点击就可以查询到该车所有历史报警信息。

5.2.7 区域查车
通过选中地图内区域范围和时间段，即可以查询到这个时间段有哪些监控车辆经过此区域。
进入右边功能菜单栏里的“区域查车”，如下图所示：

图 5.2.7-1 区域查车

选择“车队“，“开始时间”和“结束时间”，左击“选取查询区域”，左击在地图上勾勒出查询范围，点击“查询”即可显示出所有通过该选定区域内的车辆。
5.2.8 地图搜索
通过选取地图区域，可以查询这个区域范围内的公共场所，如学校、酒店、银行、餐饮等等。
点击功能菜单栏里的“地图搜索”，如下图所示

图 5.2.8-1 区域查车

在“查询图层”选择要查询的场所，以宾馆酒店为例，左击“选取查询区域”，然后在地图上按住左键不放，拖动鼠标选择区域。系统将自动显示该区域内所有酒店宾馆的名称，并在地图上一一标注。
5.2.9 本地录像
可以把视频图像录存到电脑硬盘。将光标放在视频图像上，如图[图5.2.1-2]所示，进入视频监控图像下拉菜单，点击“本地录像”，出现如下图所示：

图 5.2.9-1 本地录像
在“文件名”栏输入一个文件名，选择保存的路径，点击保存，就开始本地录像。再次右击选择“停止录像” 、如图[图5.2.9-2]所示，左击即可停止本地录像。

图 5.2.9-2 停止录像
使用GPS视频监控系统播放软件，即可以播放录存文件。

。
点击图标，效果与上面相反。点击图标，然后将光标放在地图栏里，通过点击和鼠标滚轮的转动，可随意放大，缩小，拖动地图。

技术指南
1． 终端配置
(1).将设备拆封，检查设备的外观是否完好，
(2).将联通的3G上网卡正确插入卡槽中，插上3G天线和GPS天线，视频、音频信号接入到IN1，音频输出接入到OUT1。将设备和电脑通过网线置于同一个路由器下，电脑本地连接的IP地址设定和设备在同一个网段下（IP网段192.168.0.[1-229,231-255]），设备开机。
(3).打开“视频终端配置工具” 点击“无线”，当蓝色底纹处出现字符时，表示该设备与电脑连接成功，可对设备进行系统配置，点击蓝色底纹处，在模块列表中选择“WCDMA_3512”,在“中心服务器IP”处填写正确IP地址（监狱管理局的IP地址为：218.22.32.27）。
点击“下传配置”，几秒后出现窗口后，证明设备系统配置成功。

(4).打开“网络视频管理平台”出现如下对话框:

输入登录名“Admin”，密码“321654”，中心服务器IP“218.22.32.27”，点击“登录’。
在界面左侧点击鼠标右键，在弹出的菜单中点击“添加工程”，如下图：

系统弹出界面，在“工程名”处输入“监狱管理局”，然后点击确定，如下图：

(5). 在左侧列表处，右击“监狱管理局”，点击“添加终端”。

出现如下对话框，点击“搜索终端”，在列表里会出现该设备的各种信息，点击该设备，在“名称”处填写名称（如皖AD012警1），点击“添加终端”。

在平台的左侧列表里就会显示处该设备的信息。
（6）点击“皖AD012警”，点击皖AD012警__通道1，点击工具栏里的“基本参数”，再点击“属性”出现如下信息：
记录下“设备名称”和“设备ID”。然后点击“保存参数”。
“网络参数”栏采用默认设置即可。
再点击“终端录像设置”，打开“通道1”，在“通道计划录像时间设置”里选定所有时间段。然后点击“保存参数”。如下图：

点击“媒体服务器录像设置”，在“通道计划录像时间设置”里选定所有时间段。然后点击“保存参数”。如下图：

点击“无线上网卡设置”，在“视频传输协议”里选定“tcp”（默认的为:udp）。然后点击“设置”。如下图：

（7）图像参数设置：
点击“图像参数”，“主通道设置”打开“启用”，设置图像的“分辨率”、“视频帧率”、“关键帧间隔”、“最大码率”、“码率控制方式”、“图像质量”等参数，然后点击“保存参数”。

点击“时间标题设置”，可进行“通道名称”修改，“设置时间”，“设置标题”等操作。（注：一般采用默认设置，不做修改），然后点击“保存参数”。

点击“云台设置”，（注：一般采用默认设置，不做修改），然后点击“保存参数”。

(6).报警参数设置：

点击“输入报警参数”，选择“开关量1”，打开“启用”，“报警器接口”选择“常开”，“报警方式”选择“自动报警”，“报警名称”输入“皖AD012警1_输入报警”；“报警后处理”选择“触发报警开关”为“开1”、“开2”，设定“抓拍图像张数”为“1”，“预录像时间”为“5”，“抓拍间隔帧”为“12”，“报警触发录像时间”为“2分钟”，“触发抓拍通道”为“通道1”，“触发录像通道”为“通道1”，“预置点设置”为“通道1”，“布防时间”段全选，并开启“报警通知中心”、“声音报警”。点击“保存参数”。
(7).输出报警参数设置：选择“开关量1”，打开“启用”，输入报警器名称为“皖AD012警1__输出报警1”，“报警时长”为“20”，“报警输出方式”为“短路时报警”，“布防时间”段全选。点击“保存参数”。

(8).后面的“信号丢失报警设置”、“报警联动设置”、“移动帧测设置”全选用默认设置，不作改动。
(9).点击“服务器管理”，在中间列表处出现一个服务器名称为“admin”的用户，单击该用户。页面底端显示出该用用的“服务器名称”，“服务器IP地址”，“服务器登录名”，“服务器登录密码”，“备注”等信息。修改上述信息后点击“修改”。
点击“存储设置”后弹出一个页面，可设置媒体服务器录像存储的路径，可在“D盘”后“是否录像”点击开启并“保存”，则媒体服务器录像全部保存在“D盘\录像文件”文件夹中。

(10).管理员管理：
点击“管理员管理”，页面中间列表显示出可登录网络视频管理管理平台所有的用户，点击220这个用户，在左侧设备列表里点击一个或多个终端或组或工程，页面底端显示该用户所拥有的管理员权限，如需使该用户对某个终端或组或工程具有管理权限，可在底端处点击管理员权限的几个操作打开启用，然后点击“修改”即可。
如需添加用户，可在“姓名”、“登录名”、“密码”处输入新的姓名、登录名、密码，点击“添加”，然后重复上述步骤；如不需要该用户，则选中该用户后，可点击“删除”即可删除该用户。

(11).客户端管理(对登录GPS车辆监控客户端的用户及用户权限进行管理)
点击“客户端管理”，页面中间列表显示出可登录GPS车辆监控客户端所有的用户，点击220这个用户，在左侧设备列表里点击一个或多个终端或组或工程，页面底端显示该用户所拥有的管理员权限，如需使该用户对某个终端或组或工程具有管理权限，可在底端处点击管理员权限的几个操作打开启用，然后点击“修改”即可。
如需添加用户，可在“类型”处选择“客户端用户”，并在“用户名”、“客户端登录名”、“客户端登录密码”处输入新的用户名(如220)、登录名(如220)、密码(如123456)，在“用户等级”处选择“特级”，并选择所需添加的客户端权限(播放、回放、视频参数、云台控制、本地录像)，点击“添加”，然后重复上述步骤；如不需要该用户，则选中该用户后，可点击“删除”即可删除该用户。

(12)报警查询
（报警信息查询，即查看所有终端设备的报警信息记录）
点击“报警查询”，在左侧终端列表处选择某个终端(如需查询所有终端的记录，则在左侧终端列表栏选择该组或工程)，选择“查询类型”(报警查询、故障报警查询)，选择“报警类型”为“全部”，选择“开始时间”、“结束时间”，点击“查询报警记录”，中间列表显示出选定时间段内的所有报警信息(包括视频服务器名、通道/报警名、报警类型、移动帧测区域号、开始/结束标志、报警时间、上报时间、备注等)，下图为“监狱管理局”工程该时间段内的所有报警信息；点击“下一页”或“上一页”查询具体信息。页面底端显示“报警(故障)日志存储时间” ，输入1-90任意数字即可，点击“保存日志存储时间”即可。
点击“导出”，出现“另存为”界面，选择保存目录并填写“文件名”后，点击“保存”，即可将所有的报警信息以Excel表格的形式展示出来。如下图：

(13)日志查询
可查询GPS视频监控客户端的操作记录。
点击“日志查询”，选择“日志类型”为“全部的日志”，设定“开始时间”、“结束时间”，点击“查询日志记录”，中间列表处即出现所有的日志信息(包括编号、日志类型、用户名、设备名、备注、上报时间等) 。点击“下一页”或“上一页”查询具体信息。页面底端显示“基本日志存储时间” ，输入1-90任意数字即可，点击“保存日志存储时间”即可。

点击“导出”，出现界面，选择并点击“全部”出现如下界面，选择保存目录并填写“文件名”后，点击“保存”，即可将所有的报警信息以Excel表格的形式展示出来。如下图：

(14)查询短信单功能尚未采用。
(15)“关于”功能，一是显示软件版本号，二是“帮助”功能(包括网络视频管理平台的安装与登录及功能介绍)。

GPS车辆监控客户端后台管理操作手册
1..中心IP地址的修改：
右击“ＧＰＳ车辆监控客户端”，弹出下拉菜单，如下图：

点击“属性”，弹出如下图界面：

点击“查找目标”，弹出如下界面：

找到名为“config”的文件，双击打开，如下图：

将‘Center IP=218.56.11.182’更改为‘Center IP=218.22.32.27’，点击“文件”，弹出下拉菜单，点击“保存”后关闭该文件。
注：Center IP为中心服务器的IP地址，必须将IP地址更改为监狱管理局中心服务器的IP地址（为：218.22.32.27）

2.地图的装载
(1). 双击“GPS车辆监控客户端”，出现如下界面：

点击“确定”，弹出如下界面：

右击“地图列表”中的‘全国图’，弹出下拉菜单，点击删除。再点击“添加”，弹出如下界面：

点击“索引文件”右侧按钮，弹出如下界面：
找到解压后的安徽地图文件夹中的两个文件，点击其中的一个文件，然后点击“打开”，如下图：

在“名称”处填入‘全国地图’，如下图：

点击“确定”后，如下图：

再次点击“确定”，地图装载成功，弹出如下界面。

1． 账户管理:
添加、删除登录GPS车辆监控客户端的账户，以及对账户的权限进行修改。
(1). 双击“GPS车辆监控客户端”，出现如下页面：

点击“登陆”，出现如下界面：

“服务器”栏输入218.22.32.27，“端口”栏输入8800，“用户类型”选择“系统管理员”，“用户名”输入sa，“密码”输入1234，点击“登陆”。
进入如下页面：

点击“系统管理”，再点击“系统账户管理”，
弹出如下界面

点击“更新”，在“账户列表”处显示出如下信息：

(“sa”账户为系统自动生成的默认账户，密码是：1234；“ahjyj”、“jyglj”为手动添加进去的账户，密码都是：123456) 。右击，出现如下图界面：

点击“添加”，出现如下图所示：

注意：此处添加的用户名，必须是在网络视频管理平台客户端管理栏里已经添加过的账户，否则即使添加成功，能够登录GPS车辆监控客户端，也无法观察到视频图像。在网络视频管理平台的客户端管理栏里，已添加了一个为“220”的账户，密码为‘220’。在这里的“用户名”处填入‘220’，“密码”处填入‘220’，“类型”选择‘分控管理员’如下图：

在“管理车队”处，在“监狱管理局”前左击打勾，在“用户权限”处，全部打勾。点击确定，弹出如下界面：

再次点击更新，如下如下图所示：

可以看出， ‘220’ 账户已经添加进去。点击“关闭”。
4.车队、车辆的添加、删除
左击如图右边功能栏的“车队、车辆列表”，右击空白处，出现如下界面：

点击“添加车辆”，弹出如下界面：
在“车队名称”处填入‘监狱管理局’，“密码”处填入‘123456’，“联系人”处填入‘蒋国荣’，“电话”处填入‘13965060579’，“地址”处填入‘监狱管理局’，点击“确定”。

如下图所示：
左击“监狱管理局”，出现出下图所示界面，显示该车队的详细信息：
再次右击“监狱管理局”，出现如下下拉菜单：
点击“删除”，弹出如下界面：
右击车队“监狱管理局”，出现如下界面：

点击“确定”即可删除该车队及其所有信息。

在“车队、车辆列表”栏里，点击“监狱管理局”，在下拉菜单栏中选择“添加车辆”，出现如下界面：
注：
*号为必填内容；此处的视频终端名称、终端序列号、指令通道皆是在通过网络视频管理平台将设备添加到服务器上时，所记录下的内容。视频终端名称为‘皖AD012警’，指令通道为‘11’，“登录密码”是‘123456’。其他信息依次输入即可。

输入完如下图所示：

点击“确定”。依照如上操作，将车辆“皖AD085警”、“皖AD123警”添加到车队“监狱管理局”中。
右击“皖AD012警”车辆，出现如下界面：
在弹出的下拉菜单中点击“删除”，出现如下界面：

点击“确定”即可删除该车辆及其信息。

将“mapxtreme.lic”拷贝至‘D:\Program Files\Common Files\MapInfo\MapXtreme\6.6.’下

将解压到‘E:\GPS视频监控软件’文件夹中。
1. GPS车辆监控客户端软件的安装
双击“”，根据安装向导提示完成软件的安装(安装目录：‘D:\Program Files\GPS车辆监控系统\GPS车辆监控客户端\’)。

点击“完成”，安装完毕在桌面上生成“ＧＰＳ车辆监控客户端”快捷方式。
2.网络视频管理平台的安装
双击 “网络视频管理平台”,根据安装向导提示完成软件的安装(安装目录：‘D:\Program Files\网络视频监控系统\网络视频管理平台\’)。

点击“完成”，安装完毕在桌面上生成“网络视频管理平台”快捷方式。
2. 登录
双击“网络视频管理平台”弹出如下界面：

在“登录名”处输入‘Admin’，“登录密码”处输入‘321654’，“中心服务器IP”输入‘218.22.32.27’。

点击“登录”，进入视频管理主界面。
3. 视频终端配置工具的安装
双击“视频终端配置工具”，根据安装向导提示完成软件的安装(安装目录：‘D:\Program Files\网络视频监控系统\视频终端配置工具\’)。

点击“完成”，安装完毕在桌面上生成“视频终端配置工具”快捷方式。

中心服务器的安装和调试
1安装前的准备。
首先准备一台服务器，安装好Windows Server 2003系统，并安装SQL Server 2005数据库(安装时添加一个名称为‘sa’，密码为‘123456’的用户)。
2.中心服务器软件的安装
点击“开始“菜单，点击“程序”—“Microsoft SQL Server 2005” —“SQL Server Management Studio”。
弹出如下界面：

在身份验证的下拉菜单栏中选择“SQL Server身份验证”，“登录名”处输入‘sa’，“密码”处输入‘123456’，如下图：

点击“连接”。弹出如下界面：

右击“数据库”，在下拉菜单栏中点击“附加”，如下图：

弹出如下界面，点击“添加”

弹出如下界面，在定位数据库文件中找到“YTGPS_cs.mdf”文件，如下图：

点击“确定”，出现如下界面：

点击 “确定”，弹出如下界面，双击“数据库”，在下拉列表中出现“YTGPS_cs”即证明成功添加进数据库。

2.1 Firebird的安装
双击打开“Firebird” ,弹出如下界面：

直接点击“OK”，弹出如下界面：

点击“Next”，

点击“I accept the agreement”，再点击“Next”，弹出如下界面：

点击“Next”，弹出如下界面：

(安装目录为C:\Program Files\Firebird\Firebird_2_0\)，点击“Next”，

以下按照图解直接点击“Next”。

点击“Finish”，安装完毕。
右击“我的电脑”，在下拉菜单中点击“管理”，如下图：

弹出如下界面：

点击“”在下拉菜单点击选择“服务”，如下图：

找到名称为“Firebird Guardian – DefaultInstance”的服务，右击该服务，

在下拉菜单中点击“属性”，弹出如下界面：

在“启动类型”中选择‘自动’，然后点击“确定”。

2.2中心服务器的安装
双击“中心服务器”，根据安装向导提示完成软件的安装（安装目录：“D:\Program Files\”）。

安装完成。
打开我的电脑，找到以下路径‘D:\Program Files\网络视频监控系统’，点击
后找到文件，打开，弹出如下界面：
找到‘strGPSSenterip=124.128.81.206’、‘ strGPSSenterip=218.56.11.182’全更改为‘strGPSSenterip=218.22.32.27’；
将‘’
更改为2

保存后关闭。在‘Program’文件中双击文件，如下图：

将‘Local IP=218.56.11.182’更改为‘Local IP=218.22.32.27’;将‘Wan IP=218.56.11.182’更改为‘Wan IP=218.22.32.27’。保存后关闭。如上图：
双击，弹出如下界面：

点击“启动服务”，出现则证明启动成功，如下图：

2.3媒体服务器的安装
双击打开“媒体服务器”，根据安装向导提示完成软件的安装(安装目录：D:\Program Files\网络视频监控系统\媒体服务器\。

打开我的电脑，找到以下路径‘D:\Program Files\网络视频监控系统’，点击
后找到文件，打开，弹出如下界面：

将‘Center IP=0.0.0.0’更改为‘Center IP=218.22.32.27’，保存后关闭。如下图：

双击，弹出如下界面：

对照下图输入信息：

点击“启动服务”，出现证明启动成功。如下图所示：

2.4GPS车辆监控系统服务器端的安装与调试。
双击“GPS车辆监控服务器端”，根据安装向导提示完成软件的安装(安装目录：D:\Program Files\网络视频监控系统\GPS车辆监控服务器端\)

2.42调试
双击“GPS车辆监控服务器端”,弹出如下界面：

点击“程序设置”，如下图：

在“用户名”处输入‘sa’，“密码”处输入‘123456’，点击“测试”。

弹出如上界面，则表示连接数据库成功，点击“确定”。

点击“TCP”、“UDP”、“数据服务”后的“启动服务”，出现如下图所示的情况后，证明GPS车辆监控服务器端启动成功，点击“隐藏”即可。

2.43 自动启动
左击“开始”栏，选择‘程序’里的‘启动’，如下图：

右击“启动”，弹出如下界面：

左击桌面的“GPS车辆监控服务器端”按住鼠标左键不放，将其拖到该启动文件夹中，如下图：

则该‘GPS车辆监控服务器端’在电脑每次启动后会自动开启。
