电功率
1.(2012达州)如图5所示,电源电压和灯L的电阻不变,灯L上标有“6V 3W”字样。当开关S闭合,滑片P移至a端时,电流表的示数为1.0A,灯L正常发光;当开关S断开,滑片P移至b端时,电源电压U和灯L消耗的电功率P为
A. 6V 1.5W B. 6V 0.75W C. 3V 1.5W D. 3V 0.75W
3.(2012达州)两定值电阻甲、乙中的电流与电压关系如图7所示,现将甲和乙并联后接在电压为6V的电源两端,下列分析正确的是
A.乙消耗的电功率为3.6 W
B.甲消耗的电功率为3.6W
C.甲中的电流小于乙中的电流
D.甲的电阻值小于乙的电阻值
6.(2012玉林)如图4所示电路,电源电压保持不变,闭合开关后,滑动变阻器滑片从左向右移动的过程中,下列说法正确的是
A.电流表示数逐渐变大
B.电压表示数逐渐变小
C.电灯的亮度逐渐增强
D.电路总功率逐渐变大
9.(2012鸡西)标有“6V 6W”、“3V 3W”的灯L1和L2(假设灯丝电阻不变),若将它们并联接在某电源上,两灯都发光,下列说法正确的是 ( )
A.灯L1比灯L2亮 B.灯L1、L2的实际功率之比为2﹕1
C.电源电压为3V时,灯L2正常发光 D.电源电压为9V时,灯L1 、L2都正常发光
11.(2012揭阳)如图所示电路,电阻R1=10Ω,闭合开关S,电流表A1的示数为0.3A,电流表A2的示数为0.5A.下列说法正确的是( )
A.通过电阻R2的电流为0.5A
B.电阻R2的阻值为15Ω
C.电源电压为4.5V
D.电阻R1消耗的电功率为3W
15. (2012北京)下列用电器中,利用电流热效应工作的是( )B
A.电视机 B.电热毯 C.电风扇 D.电脑
16.(2012山东日照)下列做法中符合安全用电原则的是
A.用湿手拔插头
B.选择保险丝时应尽量选择粗的
C.控制家用电器的开关应安装在火线上
D.发现有人触电时,立即用手把人拉开
17.(2012湖南娄底)电冰箱、洗衣机、空调等家用电器都使用三孔插座,插座中有一个孔是用来接地的。若在你家中这个孔没有接地,将会发生的现象是
A.插座因耗电增加而烧毁 B.这孔接地是为了更好的让家用电器散热
C.家用电器不能正常工作 D.人接触家用电器外壳时有可能发生触电事故

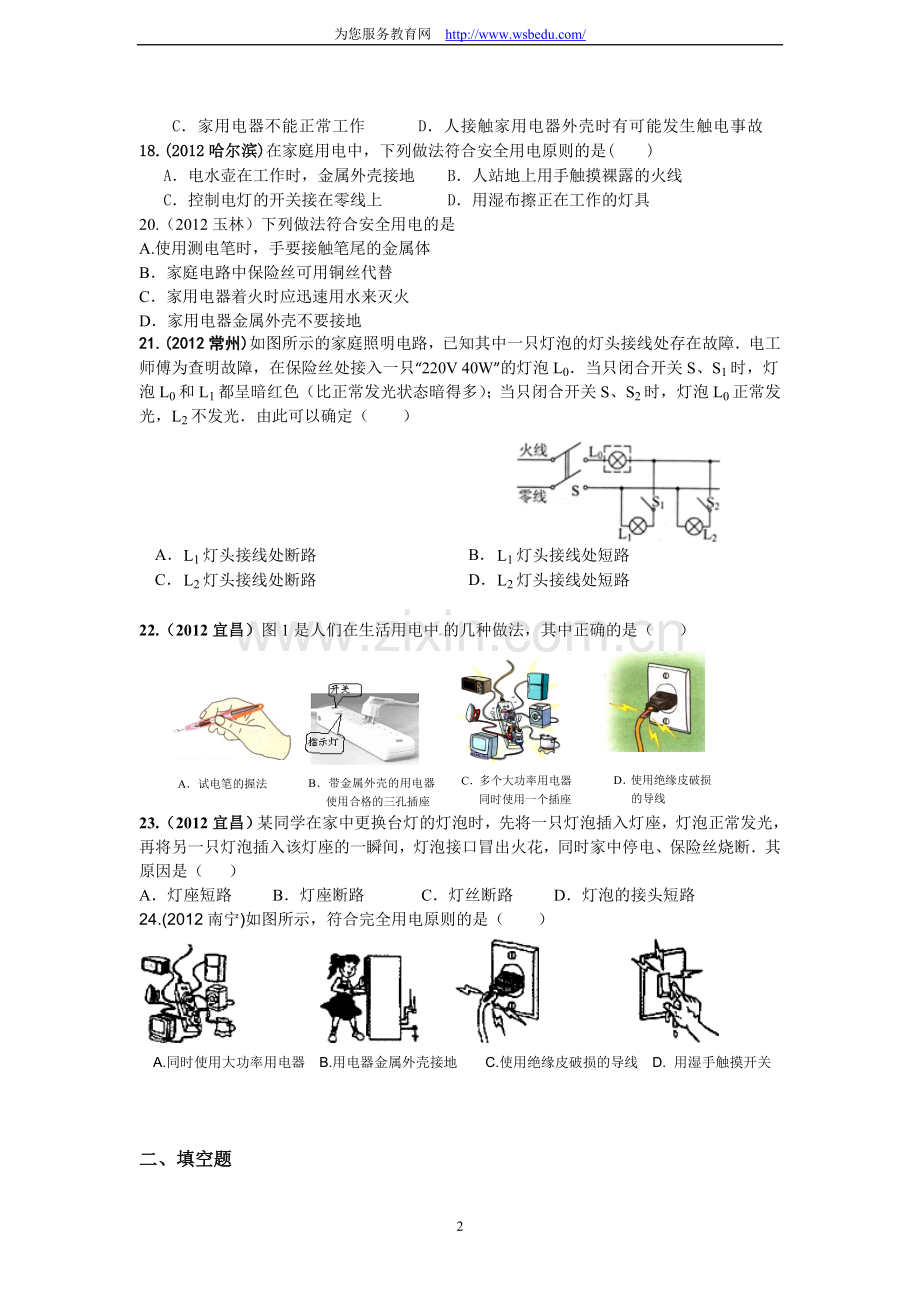

18.(2012哈尔滨)在家庭用电中,下列做法符合安全用电原则的是( )
A.电水壶在工作时,金属外壳接地 B.人站地上用手触摸裸露的火线
C.控制电灯的开关接在零线上 D.用湿布擦正在工作的灯具
20.(2012玉林)下列做法符合安全用电的是
A.使用测电笔时,手要接触笔尾的金属体
B.家庭电路中保险丝可用铜丝代替
C.家用电器着火时应迅速用水来灭火
D.家用电器金属外壳不要接地
21.(2012常州)如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障.电工师傅为查明故障,在保险丝处接入一只“220V 40W”的灯泡L0.当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光.由此可以确定( )
A.
L1灯头接线处断路
B.
L1灯头接线处短路
C.
L2灯头接线处断路
D.
L2灯头接线处短路
22.(2012宜昌)图1是人们在生活用电中的几种做法,其中正确的是( )
A.试电笔的握法
B.带金属外壳的用电器使用合格的三孔插座
C.多个大功率用电器同时使用一个插座
D.使用绝缘皮破损的导线
23.(2012宜昌)某同学在家中更换台灯的灯泡时,先将一只灯泡插入灯座,灯泡正常发光,再将另一只灯泡插入该灯座的一瞬间,灯泡接口冒出火花,同时家中停电、保险丝烧断.其原因是( )
A.灯座短路 B.灯座断路 C.灯丝断路 D.灯泡的接头短路
24.(2012南宁)如图所示,符合完全用电原则的是( )
A.同时使用大功率用电器 B.用电器金属外壳接地 C.使用绝缘皮破损的导线 D. 用湿手触摸开关
二、填空题
26.小明同学月初观察到家中电能表示数为 , 月末观察到电能表示数变为 ,则他家这段时间内消耗的电能为 kW·h. 他要借助电能表测量家中电水壶的实际电功率,还需要用到的一种测量仪器是 .
27.(2012玉林)小王家中的电能表如图7所示,从表盘信息可知,他家接入的用电器总功率不能超过 w。当家里只有电磁炉工作时,电能表在1min内转90转,则电磁炉在lmin内消耗的电能为 J。
28.(2012鸡西)铭牌上标有“220V 11W”的节能灯,正常工作时的电流为 A,若它每天正常工作2小时,那么一个月消耗 kW·h的电能(一个月按30天计算)。
33.(2012昆明)一台家用电视机待机状态下的电功率大约是10W,这表示1秒钟电流做的功是_________。如果这台电视机平均每天的待机时间以18h计,那么在待机状态下100天消耗的电能是_________kW·h 。
34.(2012南宁)标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串连接入电路中.L1灯丝的阻值是 ________6
Ω,通过两灯的电流之比是________1:1
,两灯在相同时间内消耗的电能之比为_________ 1:2
.(不考虑温度对灯丝电阻的)
35.(2012玉林)电热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制〕,从说明书上收集到如下数据及如图10所示的电路原理图当温控开关况断开时,饮水机处于 工作状态;电热饮水机在加热状态下的工作电流为 A。
38.(2012湖南娄底)将一个标有“3V、3W”字样的灯泡接到9V的电源上,若要让它正常工作,应串联一个 Ω的电阻。
三、作图题
48.(2012湖北咸宁) 如图14所示,甲为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)实物图,乙为背面接线示意图,“ A”、“ B”是从开关接线柱接出的两根导线,请你将图乙中的电路连接完整, 使开关控制电灯,又不影响插座供其它电器使用。
五、实验探究题
52.(2012年桂林)小明用图16所示的电路探究“电阻上的电流跟两端电压的关系”,图17是小明未完成连接的实验电路。
图16
图17
(1)电压表应选择 的量程;现要求滑动变阻器滑片向左移动时,电流表示数增大。请你按照对电压表量程的选择和对滑动变阻器连接的要求,用笔画线代替导线,完成图17中实验电路的连接。
图18
(2)小明按要求正确连接电路后,闭合开关,发现电压表指针偏转到满刻度的位置。其原因可能是 。(写出一个)
(3)小明在实验中通过调节滑动变阻器滑片,测
出通过电阻R的不同电流和对应的电压值,
如下表所示。
U(V)
0.5
1.0
1.6
1.9
2.5
3.0
I(A)
0.1
0.2
0.3
0.4
0.5
0.6
①请根据表中数据在图18中画出电阻R的U-I关系图像。
②小明在实验中所用电阻R的阻值为 Ω;当通过的电流为0.5A时,电阻R 消耗的电功率为 W。
(4)如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后,要进行“测量小灯泡的额定电功率”的实验,则对实验电路还必须进行怎样的改动: 。
53.(2012 河南)20.用图13 所示的实验电路,测量一个标有“2.5V”字样的小灯泡的额定功率。
(1)请在虚线框内画出与图13 对应的电路图。
(2)闭合开关后,电流表和电压表的示数都较小,小灯泡不发光,其原因是:__________________________________________ 。
(3)经过调整后,小灯泡发光,但如何使小灯泡正常发光呢?你的措施是:
__________________________________________________________________。
(4)爱探究的小强用另一只电流表A2和一个5W的定值电阻R,连接了如图14 所示的电路,同样测出了小灯泡的额定功率。具体操作是:闭合开关,移动滑动变阻器的滑片,使电流表A2的示数为_____A,小灯泡正常发光。此时电流表A1的示数如图15所示,则小灯泡的额定功率为_____W。
54.(2012山东日照)在测定“小灯泡电功率”的实验中,小明所在的实验小组用的电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω。他们所设计的实验电路如图15所示。
(1)在连接电路时,开关应处于 状态,电流表的量程应选
0~ A。
(2)请你用笔画线代替导线,按照电路图将实物电路补充完整。(导线不能交叉)
图17
图16
S
图18
(3)闭合开关前,图16中滑动变阻器的滑片P应位于 (选填“A”或“B”)端。
(4) 小刚同学闭合开关,移动滑片P到某一点时,电压表示数(如图17所示)为
V,若他想测量小灯泡的额定功率,应将图16中滑片P向 (选填“A”或“B”)端移动,使电压表的示数为2.5V。
(5)小丽同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图18所示的I-U图像,根据图像信息,可计算出小灯泡的额定功率是 W。
65.(2012东营)一种有冷风和热风两个档位的电吹风,其电路如图所示,铭牌上的主要参数如下表。
额定电压U / V
220
电源频率f / Hz
50
冷风功率P1 / W
33
热风功率P2 / W
1200
(1)电吹风正常工作时,通过电动机的电流是多少?
(2)电热丝正常工作时的电阻多大?(结果保留一位小数)
(3)电吹风在热风档正常工作1min,电吹风消耗的电能是多少?
68.(2012丽水)如图为某品牌的即热式电热水器,具有热能损耗率低、加热均匀、耐压性能好、寿命长、发热噪音小等特点.表一为该电热水器的部分技术参数.
表一
型 号
DSF31﹣65
额定功率
6600W
额定电压
220V
额定频率
50Hz
额定压力
0.6MPa
超温保护
60℃
导线横截
面积S/mm2
铜芯线允许长期
负载电流I/A
1
6~8
1.5
8~16
2.5
16~25
4
25~32
6
32~40
(2)该热水器在额定电压下使用20分钟,热水器消耗的电能为多少?
(3)铜芯线长期负载电流与导线横截面积的关系见表二,通过计算说明安装电热水器时,至少应选择哪种型号的铜芯导线?
69.(2012常州)小明家电热吹风机的铭牌如表格(甲)所示,其工作原理如图(乙)所示.由于使用了多年,吹风机中的电热丝明显氧化导致其电阻发生了变化,电动机性能仍保持不变.为准确测量氧化电热丝的实际电阻值,小明在家中把该吹风机单独接入家庭电路并使其吹热风,发现电能表的转盘6min内转过132圈,电能表规格如图(丙)所示.问:
(1)氧化电热丝的实际电阻值是多少?
(2)为恢复电热吹风机的铭牌功率,应与氧化电热丝串联还是并联一段新电热丝?
(3)新电热丝的阻值是多少?
71.(2012年桂林)小明同学家里的电热饮水机有加热和保温两种功能,可由机内温控开关S0进行自动控制。小明从说明书上收集到如下表中的部分数据和图19所示的电路原理图。
额定电压
220V
频率
50Hz
额定加热功率
920W
图19
请解答如下问题:(计算结果若不能整除,保留一位小数)
(1)这个电热饮水机正常工作时,在加热状态下的总电流大约是多大?
(2)若电阻R2的阻值为1210Ω,则电阻R1的阻值为多少?
(3)在傍晚用电高峰期,供电电压可能会下降。当实际电压只有198V时,这个电热饮水机加热的实际功率是多大?
1. (b)2f >u>f
(2010广东肇庆,17)请将下列三幅图中的电路连接完整, 连接时要求符合安全用电的规定.
火线
零线
①
②
③
火线
零线
火线
零线
地线
3. (2010年山东德州,8题)请用笔画线代替导线,将图13中的电灯、开关和插座接入家庭电路中。
1. 图2中小磁针的指向正确的是( )
2、如图丙所示,为电磁铁和永磁体相互作用产生的磁场,请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁电源的“+ ”、“一”极。
3、(2012•湖北随州)在如图电源左右两端的括号中用“+”“﹣”标出电源的正负极.
