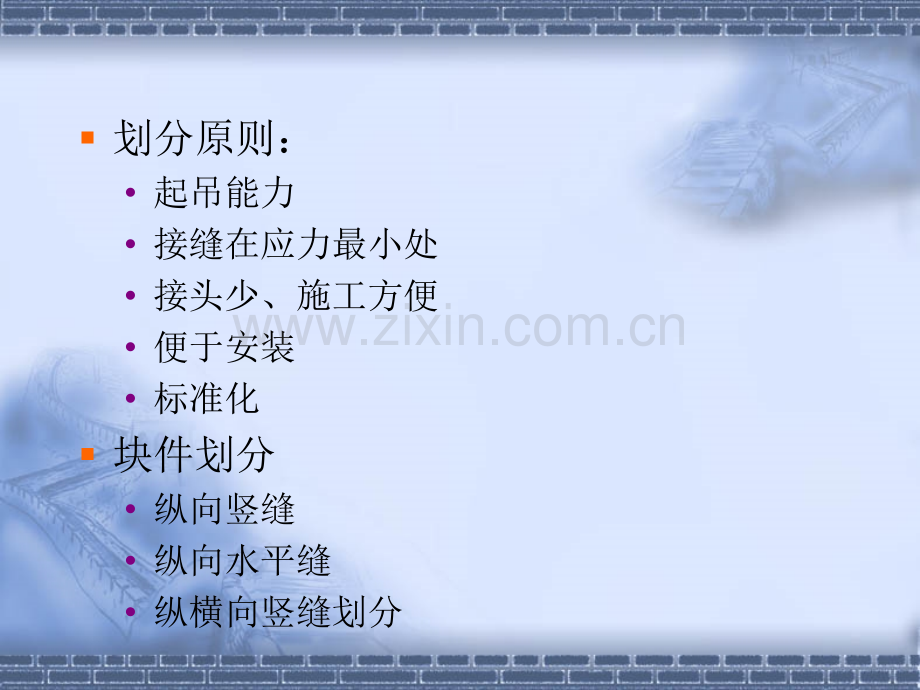

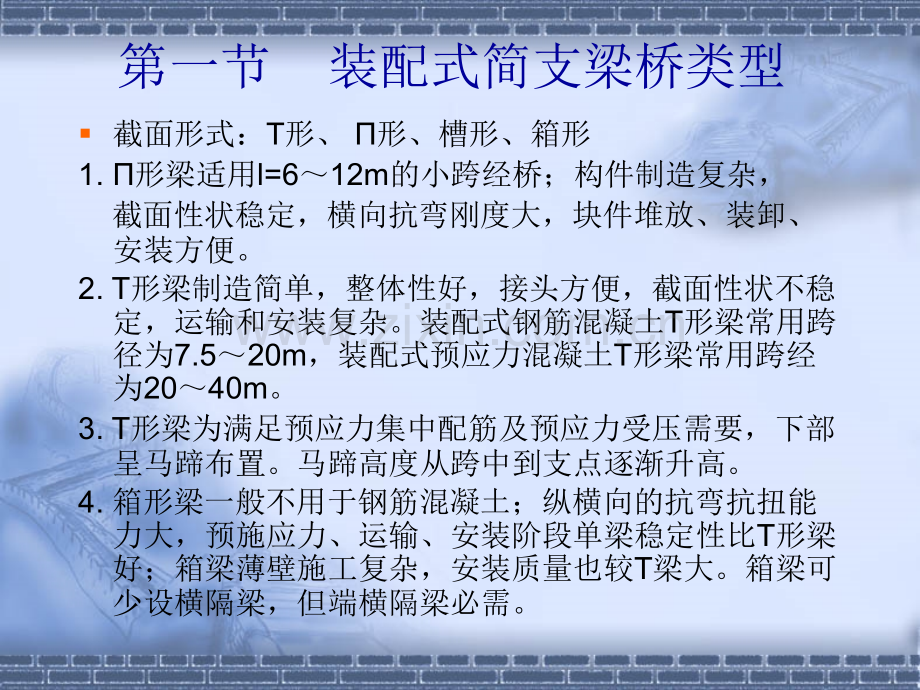

截面形式：T形、形、槽形、箱形1.形梁适用l=612m的小跨经桥；构件制造复杂，截面性状稳定，横向抗弯刚度大，块件堆放、装卸、安装方便。2.T形梁制造简单，整体性好，接头方便，截面性状不稳定，运输和安装复杂。装配式钢筋混凝土T形梁常用跨径为7.520m，装配式预应力混凝土T形梁常用跨经为2040m。3.T形梁为满足预应力集中配筋及预应力受压需要，下部呈马蹄布置。马蹄高度从跨中到支点逐渐升高。4.箱形梁一般不用于钢筋混凝土；纵横向的抗弯抗扭能力大，预施应力、运输、安装阶段单梁稳定性比T形梁好；箱梁薄壁施工复杂，安装质量也较T梁大。箱梁可少设横隔梁，但端横隔梁必需。第一节装配式简支梁桥类型划分原则：起吊能力接缝在应力最小处接头少、施工方便便于安装标准化块件划分纵向竖缝纵向水平缝纵横向竖缝划分1、构造布置主梁布置梁距通常在1.52.2米之间横梁布置端横梁中横梁布置在跨中及4分点第二节装配式钢筋混凝土简支T梁桥2、主要尺寸主梁高1/111/18L，宽1518cm横梁中横梁3/4h，端横梁与主梁同高宽1216cm，可挖空翼板1/12h，一般为变厚度边梁的构造3、钢筋构造（如图71）主钢筋斜筋箍筋翼板横向钢筋横梁钢筋架立钢筋分布钢筋支座下局部加强钢筋4、横向连接钢板连接（如图72）焊接钢板预先与横隔梁的受力钢筋焊接在一起做成安装骨架。当T梁安装就位后，即可在横隔梁的预埋钢板上再加焊接钢盖板使联成整体。接头强度可靠，焊接后立即就能承受荷载，但现场要有焊接设备，需要仰焊，而且施工难度大。现浇接缝企口铰扣环式接头（如图73）1、构造布置常用跨径2050m主梁布置梁距通常在1.52.2米之间大跨度尽量增大梁距第三节装配式预应力混凝土简支T梁桥2、主要尺寸主梁高1/151/25L，宽1518cm横梁中横梁3/4h，端横梁与主梁同高宽1216cm，可挖空翼板1/12h，一般为变厚度马蹄占截面总面积的1020（1）马蹄总宽度约为肋宽的24倍，并注意马蹄部分（特别是斜坡区），管道保护层不宜小于60mm。（2）下翼缘高度加1/2斜坡区，高度约为梁高的（0.150.20）倍，斜坡宜陡于45。梁端，梁宽与马蹄同宽3、钢筋构造主梁受力钢筋为预应力筋箍筋锚下局部加强钢筋翼板横向钢筋架立钢筋分布钢筋一般不设斜筋剪余剪力图4、横向联结钢板式接头、扣环式接头、桥面板的企口铰联结。肋梁式截面形、I形、T形截面效率指标多用于纵向分缝装配式桥梁适合于中等跨径简支桥梁箱形截面单箱单室、单箱多室分离多箱整体性能好，抗扭惯矩大上下缘均可受压、适合于连续桥梁适合中等以上跨径桥梁施工模板复杂装配式空心板截面 实心板（如图51a、b)用于跨径13m以下的板桥，形状简单、施工方便、建筑高度小、结构整体刚度大；但截面材料不经济、自重大，需要大量模板和现浇混凝土。也可用预制拼装（如图51c)空心板（如图51d)用于大于或等于13m的跨径，减小自重，材料相对较经济。装配整体组合式板（如图51e)施工简易，在缺乏起重设备的场合更为适用
