技术交底
工程名称
同丰商务中心建设项目
交底部位
锚索施工技术交底
工程编号

日 期

交底内容：
一、工程概况
本施工技术交底为我单位承建的同丰商务中心建设项目基坑支护中锚索施工。锚索采用高强度，低松弛φ15.20钢绞线制作，钢绞线强度1860Mpa。1-3剖面设置五排锚索，4剖面设置两排锚索。
二、施工准备
1、对施工图纸进行会审交底；
2、制定出详细施工方案，并规定做试验锚索；
3、项目部专职测量员逐一测出锚索位置点，并报监理单位逐一验收；
4、施工所需材料计划必须提前一星期报项目部材料组，材料组必须保证两天内进材料，满足施工规定。
三、预应力锚索构造

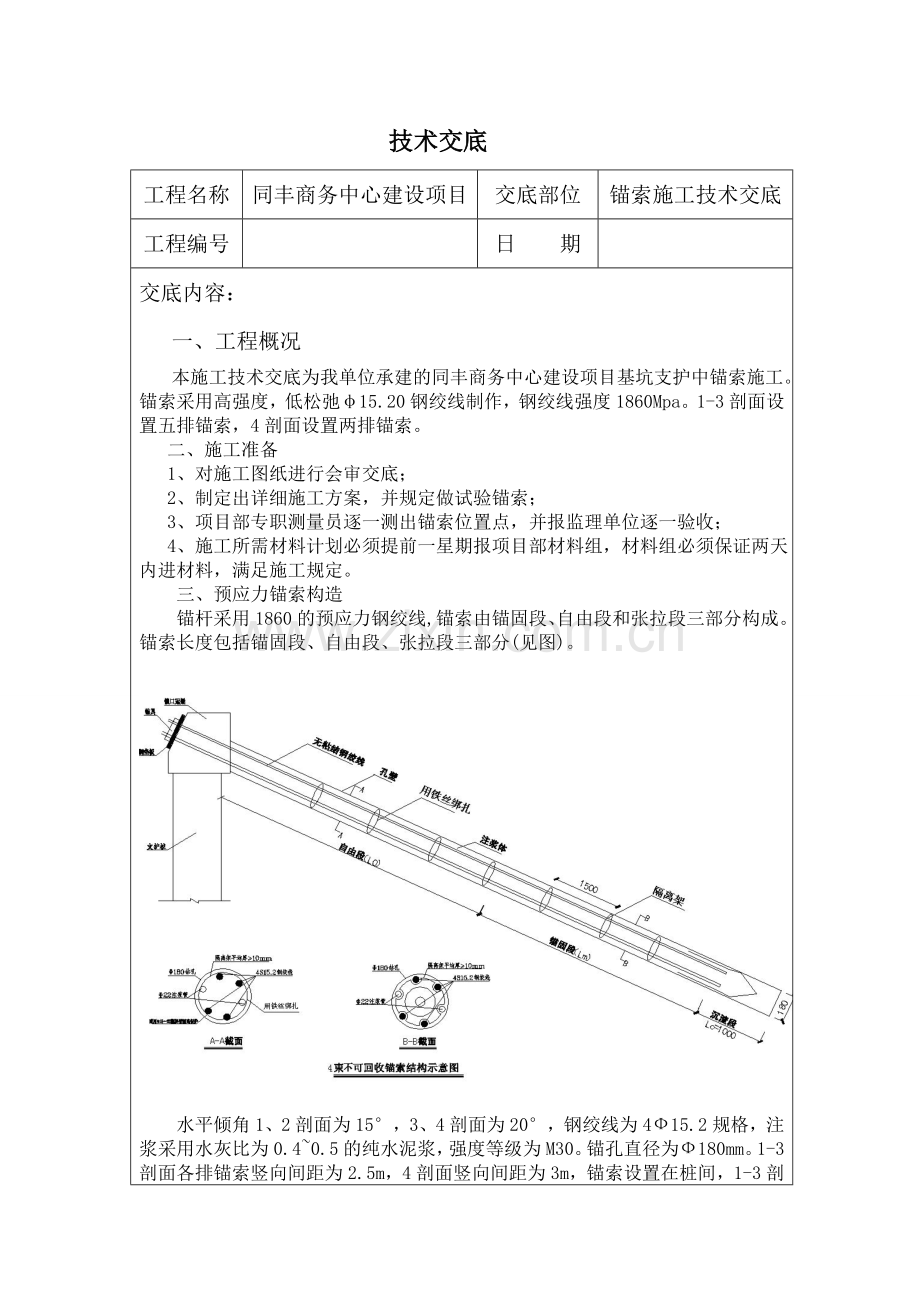

锚杆采用1860的预应力钢绞线,锚索由锚固段、自由段和张拉段三部分构成。锚索长度包括锚固段、自由段、张拉段三部分(见图)。

水平倾角1、2剖面为15°，3、4剖面为20°，钢绞线为4Ф15.2规格，注浆采用水灰比为0.4~0.5的纯水泥浆，强度等级为M30。锚孔直径为Ф180mm。1-3剖面各排锚索竖向间距为2.5m，4剖面竖向间距为3m，锚索设置在桩间，1-3剖面采用一桩一锚的布置形式，4剖面采用两桩一锚的布置形式。1-4剖面锚索见下图：

四、施工工艺
 1、锚索施工流程，遵照“分段分层、由上而下、先锚固、后开挖”的原则进行锚索施工及基坑开挖。开挖土方至每道锚索位置下20cm后，现场人员报测量人员，放出锚索孔位，经质检人员验收后，方可进行相对应锚索钻孔、注浆、安装锚索、张拉锚固施工。
 2、锚索施工工艺流程
 预应力锚索施工由锚孔、束体、注浆及张拉四个基本构成构件,在锚索支护体系中有机组合成为一体。施工次序为施钻锚固孔、制作束体并将其放入锚固孔、固定束体下端、进行注浆、安装钢锚垫板、张拉及锁定,使束体产生预应力与冠腰梁、支护桩连接成整体。 详细见《锚索施工流程图》。

五、钻孔
锚索钻孔重要内容有:施工放线、锚索机就位、钻进、检测、注浆、扫孔和终孔验收等。按设计图对锚固孔位置放样,并安装钻机,施钻过程中,孔口坐标的偏差≤100mm,孔位高程误差±20mm,锚固孔倾角值设定为详见构造图,孔径180mm;对孔位、孔距、倾角进行复查精确后开钻;钻孔过程中要到达“准、平、稳”的规定,保证机钻孔不发生移位和摆动,按孔深对返水量及地质状况做好记录,锚固孔的倾斜率≤3.0%,发现问题及时进行纠偏调整。
六、锚索束体制作与安装
  预应力锚索是用15.2mm钢绞线，钢绞线的下料长度=锚索设计长度+锚头（冠、腰梁）厚度+0.8m 长度，每股长度偏差控制50mm以内,采用冷切割下料。在锚固段范围内锚索每隔1.5m设一种架线环或中支架,自由段钢绞线外包塑料管。
 锚索的安放:采用锚索与钻杆随二次钻进一同放人钻孔中,钻孔完毕对钻孔质量检查合格后,在保持钻机原有钻孔角度不变的状况下,保证钻杆放入锚索的角度与钻孔角度保持一致,钻杆钻进放送要均匀,不要左右摇摆,以保证不互相交叠和防止张拉时受力不均匀。入孔就位后,应检查锚束与否扭曲、弯曲,并保证自由段塑料管不受损伤。
七、注浆锚固
  锚索安设完毕,对锚孔及钢绞线验收合格后进行注浆,采用BW-150泥浆泵,浆体搅拌时间≥2min,制备好在储浆桶中的浆体应不停地搅拌,防止沉淀。采用纯水泥浆底部注浆工艺，压浆材料使用P.S42.5 级一般硅酸盐水泥，水灰比为0.40～0.50，必要时可加入一定量的外加剂和掺和剂。注浆前必须首先检查锚索部分注浆管与否畅通，使浆液从孔底上升至溢出孔口，为保证浆液饱满，注浆压力第一次为0.5Mpa，待第一次注浆初凝后，进行二次注浆，二次注浆时间根据现场水泥浆凝结状况来定，注浆时间间隔合适延长，压力＞2Mpa。
八、锚索的张拉与锁定技术规定
1、在锚索灌浆完，浆体强度到达规定后，开始进行锚索张拉。
2、锚索张拉之前，须对千斤顶，油压表和高压油泵进行系统标定，采用整体张拉方式。张拉前将钢垫板套入锚索，调整垫板与锚索垂直后紧锁螺帽分5 级张拉至设计值并锁定。当锚固体与台座混凝土强度不小于15Mpa后，进行张拉。张拉腰梁的承压面应平整，并与锚索的轴线方向垂直。
3、锚索正式张拉前，取锁定值的20％的设计张拉荷载，对其预张拉1～2次，使其各部位接触紧密。张拉力施加值次序依次为：第一次张拉力为锁定值的40％，持荷5 分钟后进行第二次张拉，张拉力为锁定值的60％，持荷5 分钟后进行第三次张拉，张拉力为锁定值的80％，持荷5 分钟后进行第四次张拉，张拉力为锁定值的100％。因在锁定过程中，张拉荷载一般都要回缩，故锁定前先超张拉至1.05 倍锁定值，并持荷5min（砂土）或10min（粘土）时间，以保证锚头位移及预应力值稳定最终一级张拉力到达设计锁定值后稳压30min 结束张拉锁定。锁定值详设计图纸。每张拉一次均应量测锚索钢绞线的伸长值，并作好原始记录。
4、锁定后，若发既有明显预应力损失时，应进行赔偿张拉；锚索锁定工作，应采用符合技术规定的锚具。
5、锚索孔深和杆体长度不应不不小于设计长度，浆液硬化后不能充斥锚固体时，要进行补浆。
九、锚索控制要点
1、严格按照施工图纸及规范规定施工，在施工过程中，严格控制标高及锚索倾斜角度；
2、注浆规定，设计水灰比为0.50～0.60，必要时可加入一定量的外加剂和掺和剂，强度M30（必须现场取样，以试压块检测汇报为证）；第一次注浆为使浆液从孔底上升至溢出孔口，为保证浆液饱满，用水泥袋把孔口封闭起；二次注浆为在第一次注浆结束后1-2小时为宜；三次注浆，在二次注浆后，孔口浆液未饱满，用浆液把孔口封堵。锚索注浆结束后，捆绑成束；
3、为了便于锚索施工，基坑土方开挖时，统一挖到冠梁、腰梁底标高下200mm；
4、在靠近支护桩边修一条一米深的排水沟，用于集浆、排水及支护桩头破出的砼弃块等；
5、 锚索张拉在水泥浆强度到达80%才能进行（以试压块监测汇报为根据）；
6、 锚索施工完毕后，应把钢绞线捆绑成束，保护好张拉段。

技术负责人： 交底人： 接交人：
