单片机堆栈原理及应用
单片机堆栈是什么？
在片内RAM中，常常要指定一个专门的区域来存放某些特别的数据,它遵循顺序存取和后进先出(LIFO/FILO)的原则,这个RAM区叫堆栈。
单片机堆栈有什么用？
1)子程序调用和中断服务时CPU自动将当前PC值压栈保存，返回时自动将PC值弹栈。
2)保护现场/恢复现场
3)数据传输

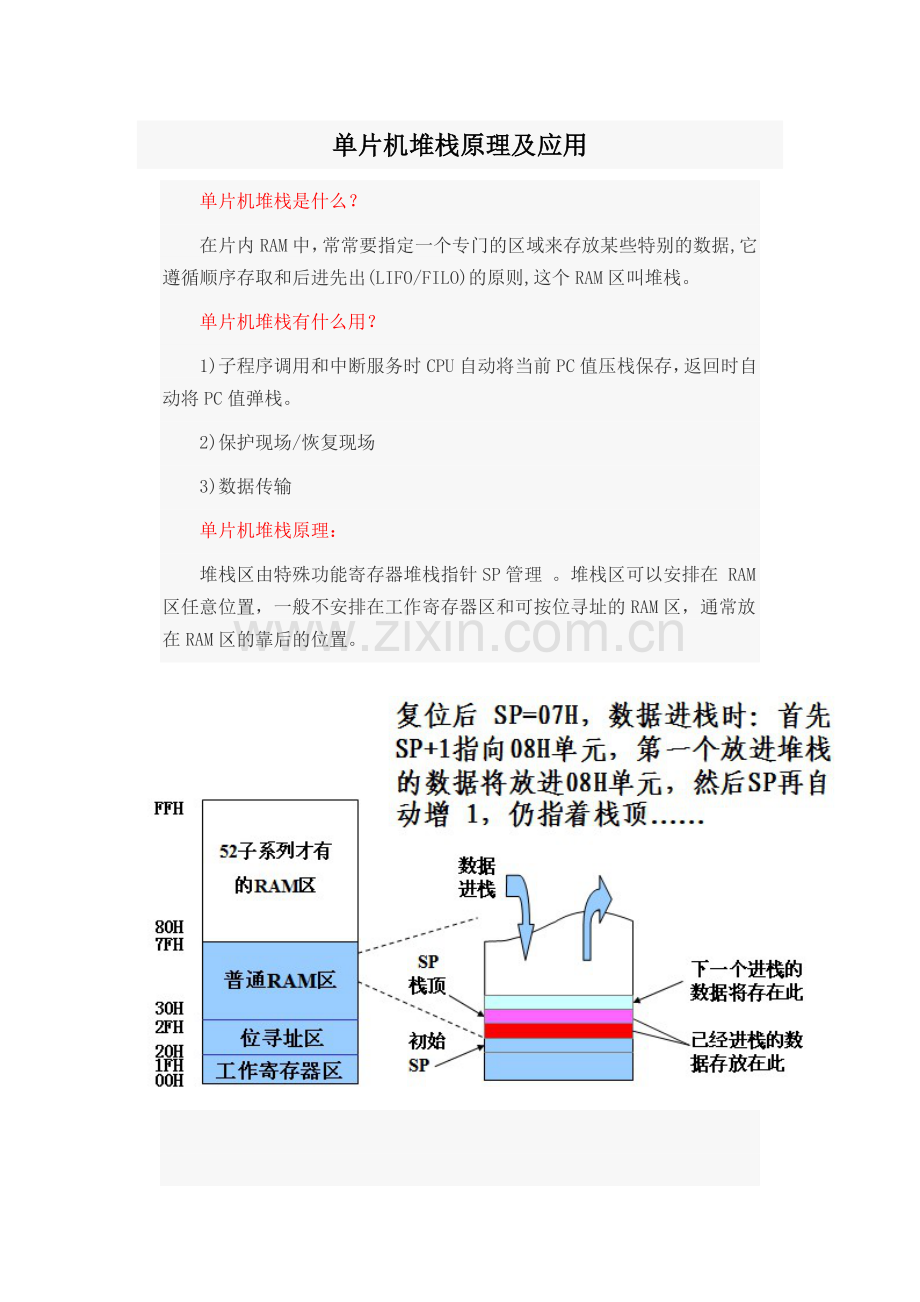

单片机堆栈原理：
堆栈区由特殊功能寄存器堆栈指针SP管理 。堆栈区可以安排在 RAM区任意位置，一般不安排在工作寄存器区和可按位寻址的RAM区，通常放在RAM区的靠后的位置。

由上述可见：SP的内容就是栈顶单元的地址。
堆栈的操作：入栈和出栈
入栈：PUAH DIRECT
功能：先SP+1→SP，（DIRECT）→((SP))
设（SP）=60H，则执行指令 PUSH Acc后，（SP）=61H，（61H）=（Acc）
即将累加器A的内容如栈了。
出栈： POP DIRECT
功能：先（DIRECT）→((SP)), SP-1→SP
用法同上。
注：上述操作主要用于子程序和中断服务子程序中的现场保护。而断点保护是由硬件自动完成的。
用Keil C仿真软件仿真，请学生观察相关寄存器的值的变化，从而理解堆栈的作用及操作。
