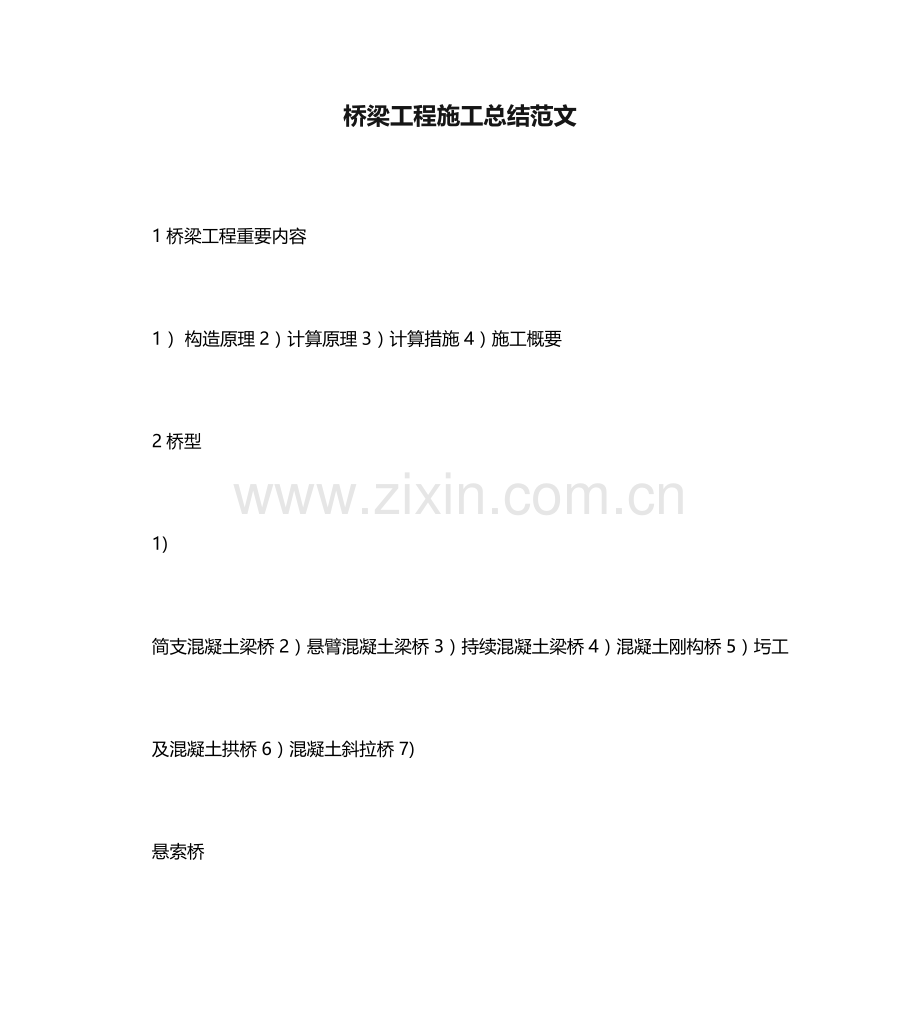

桥梁工程施工总结范文
1桥梁工程重要内容
1） 构造原理2）计算原理3）计算措施4）施工概要
2桥型
1)
简支混凝土梁桥2）悬臂混凝土梁桥3）持续混凝土梁桥4）混凝土刚构桥5）圬工
及混凝土拱桥6）混凝土斜拉桥7)
悬索桥

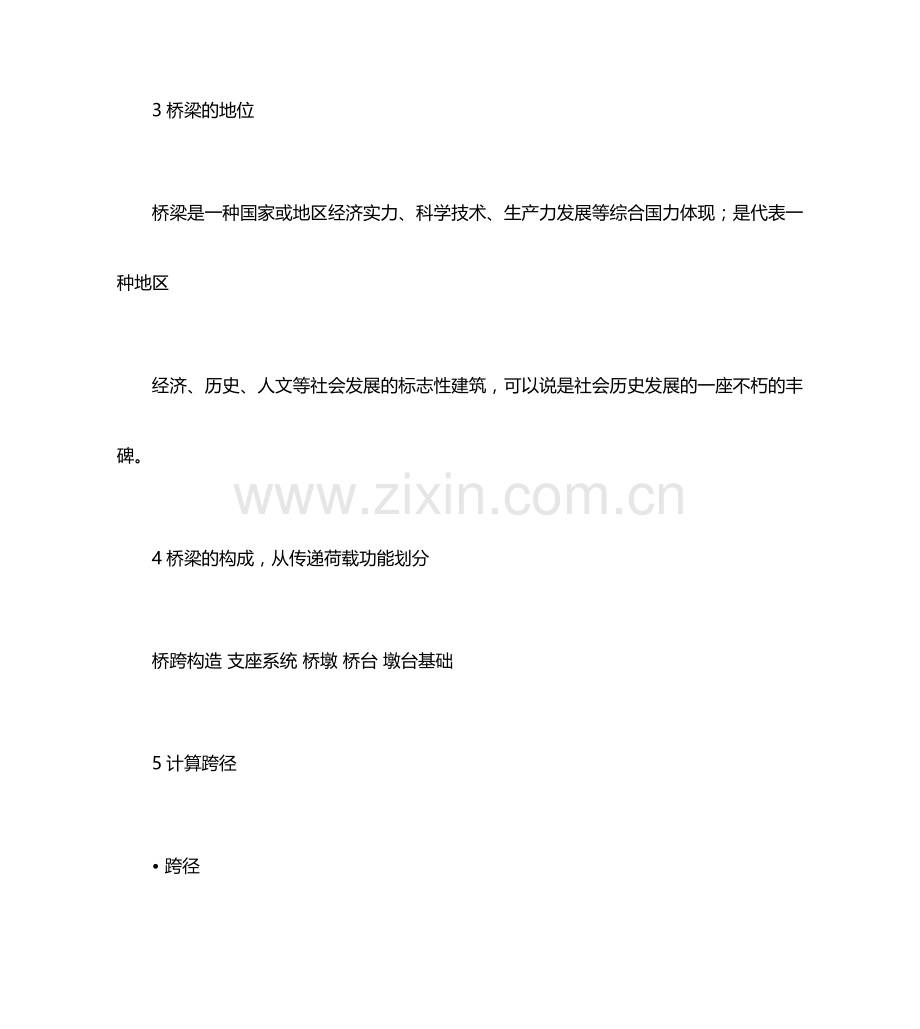

3桥梁的地位
桥梁是一种国家或地区经济实力、科学技术、生产力发展等综合国力体现；是代表一种地区
经济、历史、人文等社会发展的标志性建筑，可以说是社会历史发展的一座不朽的丰碑。
4桥梁的构成，从传递荷载功能划分
桥跨构造 支座系统 桥墩 桥台 墩台基础
5计算跨径
• 跨径
• 净跨径对于梁式桥是设计洪水位上相邻两个桥墩之间的净距，用l0 表达
• 建筑高度是桥上行车路面 高程至桥跨构造最能下缘之间的距离
• 桥下净空是设计洪水位或计算通航水位至桥跨构造最下缘之间的距离，以H 表达
6桥梁附属设施1）桥面铺装2）排水防水系统3）栏杆4）伸缩缝5）灯光照明
7桥梁的分类，按跨径大小分类
桥梁类型 多孔跨径总长L 单孔跨径L0
特大桥 L ≥500 L0≥100
大桥100≤L ﹤50040≤L0﹤100
中桥30≤L ﹤10020≤L0﹤40
小桥8≤L ﹤305≤L0﹤20
8桥梁的分类，按桥面的位置划分
上承式视野好、建筑高度大
下承式建筑高度小、视野差
中承式兼有两者的特点
9桥梁的分类，按桥梁用途来划分
公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥、其他专用桥梁
10桥梁的分类，按材料来划分 木桥、钢桥、圬工桥、钢筋混
凝土桥、预应力钢筋混凝土桥
11桥梁的分类，按构造体系划分 梁式桥、拱桥、刚架桥、缆索承重桥、组合体系桥
12桥梁的分类，按跨越方式 固定式的桥梁、启动桥、浮桥、漫水桥
13桥梁的分类，按施工措施
整体施工桥梁上部构造一次浇筑而成 节段施工桥梁上部构造分节段组拼而成
14桥梁设计程序
1)
“预可”和“工可”研究阶段
2)
初步设计
3)
技术设计
4)
施工图设计
15桥梁的规划设计
16桥梁设计原则
公路桥梁的设计，根据其使用任务、性质和所在线路的远景发展需要，应符合技术先进、安
全可靠、合用耐久、经济合理的规定外，还应考虑造型美观和有助于环境保护的原则。
17桥梁的体系
由基本构件所构成的多种构造物，在力学上也可以归结为梁式、拱式和悬吊式三种基本体系
以及它们之间的多种组合。
18桥梁的美学
一座桥梁应具有优美的外形，应与周围的景观相协调。
19桥梁荷载分类
永久荷载、可变荷载、偶尔荷载
20永久荷载
概念：桥梁有效期内，位置、大小、方向不随时间变化或变化很小可以忽视不计的作用。
重要类型：主梁构造自重、桥面铺装及附属设施
土重、土压力、体内外预应力、混凝土收缩、徐变影响、基础变位影响等
21可变荷载
桥梁的使用作用：车辆、人群以及由车辆间接引起的作用。
汽车、挂车、履带车、人群及特种车，对弯桥考虑离心力、冲击力
其他可变包括：汽车制动力、支座摩擦力、温度、风荷载、水压力等
22偶尔荷载 地震力、船舶撞击力、漂流物撞击力
23桥面布置 行车道：
双向车道布置交通量不大的桥梁
单向车道布置交通量大的桥梁 做法：上下行桥梁分离、分隔带
双层桥面布置充足运用桥梁的承载能力
人行道都市附近的桥梁
检修道、安全带郊区或高速公路
24桥面铺装类型，常用措施，与主梁的关系
类型：1）水泥混凝土2）沥青混凝土3）沥青表面处治4）泥结碎石5）混合型
常用做法：一层混泥土铺装，8~10厘米厚
一层砼+一层沥青，8+5厘米
防水混凝土铺装抗裂性很好的砼
与主梁的关系：1）桥面铺装必须配筋2）铺装层对主梁受力有一定协助作用
25桥面防水层的类型1）洒布薄层沥青或改性沥青，其上撒布一层砂，经碾压形成沥
青涂胶下封层。
2）涂刷聚氨酯胶泥、环氧树脂、阳离子乳化沥青、氯丁胶乳等高分子
聚合物涂胶。
3）铺装沥青或改性沥青防水卷材，以及浸渍沥青的无纺土工布等做法。
26桥面排水系统及常用做法
设置数量：
i ﹥2，l ﹤50时：不设
i ﹥2，l ＞50时：12~15米设一种
i ﹤2， 时：6~8米设一种
泄水管过水面积不不不小于2cm3 /m2 桥面；距离路缘石20~50cm
常用做法：金属排水管、混凝土排水管、横向排水、封闭式
27桥梁伸缩缝使用规定，类型
使用规定：
1）可以适应桥梁温度变化所引起的伸缩
2）桥面平坦，行驶性良好的构造
3）施工安装以便，且与桥梁构造联为整体
4）具有可以安全排水和防水的构造
5）承担多种车辆荷载的作用
6）养护、修理与更换方面
7）经济廉价
类型：
28桥面人行道尺寸，做法
人行道：人多人行道米+米的倍数
人少安全带，~米
高度~米
做法：现浇与桥面连成整体
预制做成配件，现场组合安装
29桥面护栏作用，种类
作用：封闭沿线两侧的作用；具有吸取碰撞能量的作用
种类：刚性护栏、半刚性护栏、柔性护栏
30混凝土梁桥的特点
受力特点以主梁受弯承担使用荷载 构造不产生水平反力
预应力度钢筋混凝土、部分预应力、全预应力混凝土梁
受力体系简支梁、悬臂梁、持续梁、持续刚构
31混凝土梁桥的优缺陷
长处：造价低、耐久性好、可塑性强、刚度大、噪音小
缺陷：自重大、钢筋混凝土梁带裂缝工作
32混凝土梁桥的重要类型，按截面类型划分
板梁桥、肋板式截面、箱形截面
33混凝土梁桥的重要类型，按体系划分
简支梁桥、悬臂梁桥、持续梁桥、T 形刚构桥、持续刚构桥
34整体式简支板桥使用范围，截面形式，施工措施
合用范围：常用在4~8米跨径、不规则桥梁
截面形式：实心板、矮肋板、空心板
施工措施：整体现浇
35装配式简支板桥使用范围，截面形式，施工措施
合用范围：实心板
截面形式：实心板、空心板单孔、双孔
施工措施：先张法长线预制
后张法扁锚
36装配式简支板桥的建造类型，划分类型
37装配式钢筋混凝土简支T 梁桥构造布置，重要尺寸，钢筋构造，横向连接
构造布置：
常用跨径~20米
主梁布置：梁距一般在~米之间
横梁布置：端横梁；中横梁布置在跨中及4分点
重要尺寸：
主梁高1/11~1/18L，宽15~18cm
横梁中横梁3/4h，端横梁与主梁同高，宽12~16cm，可挖空
翼板1/12h，一般为变厚度
钢筋构造：主钢筋、斜筋、箍筋、翼板横向钢筋、横梁钢筋、架立钢筋、 分
布钢筋、支座下局部加强钢筋
横向连接：钢板连接；现浇接缝
38装配式预应力混凝土简支T 梁桥构造布置，重要尺寸，钢筋构造
构造布置：常用跨径20~50米
主梁布置：梁距一般在~米之间
大跨度尽量增大梁距
重要尺寸：主梁高1/15~1/25L，宽15~18cm
横梁中横梁3/4h，端横梁与主梁同高，宽12~16cm，可挖空
翼板1/12h，一般为变厚度
下马蹄占截面总面积的10~20%
1）下马蹄总宽度约为肋宽的2~4倍，并注意马蹄部分， 管道保护层不适宜不不小于60mm 。
2）下翼缘高度加1/2斜坡区，高度约为梁高的~倍，斜坡宜陡于45°。
梁端与下马蹄同宽
钢筋构造：主梁受力钢筋为预应力筋、箍筋、锚下局部加强钢筋、翼板横向钢筋、架立 钢筋、分布钢筋、一般不设斜筋。
39混凝土简支梁桥的计算内容
内力计算桥梁工程、基础工程课处理
截面计算混凝土构造原理、预应力混凝土构造课程处理
变形计算
40混凝土简支梁桥行车道板的作用
作用：直接承受车轮荷载，把荷载传递给主梁
41混凝土简支梁桥行车道板分类
分类：
1）单向板 长宽比不小于2 短边承受荷载大
2）双向板 长宽比不不小于2
3）悬臂板
4）铰接板
42悬臂梁桥体系特点
1）由于支点负弯矩的卸载作用，跨中正弯矩大大减小
2）由于弯矩图面积的减小，跨越能力增大
3）体系形式：双悬臂、单悬臂、双悬臂加挂孔、T 形刚构
4）缺陷：行车条件不好
43悬臂梁桥构造特点
44持续梁桥的体系特点
1）由于支点负弯矩的卸载作用，跨中正弯矩大大减小，恒载、活载均有卸载作用
2）由于弯矩图面积的减小，跨越能力增大
3）超静定构造，对基础变形及温差荷载较敏感
4）行车条件不好
45持续梁桥常用施工措施1） 有支架浇筑施工法2） 平衡悬臂施工法3） 逐跨顶推施工法4） 移动模架施工法
46桥的徐变、收缩理论
47混凝土变形过程
48混凝土收缩徐变的影响 混凝土徐变变形是混凝土构件由荷载引起的瞬时弹性变形随时间缓慢增长的那部分变形，目前重要有三种理论解释徐变，即水泥浆与周围介质气压平衡产生的变形、混凝土晶格滑动引起的变形和混凝土粘性流动导致的变形。而当这些变形发生在超静定构造中时，在多出的约束力，从而也就产生了次内力，这就是混凝土徐变和收缩的影响力。
49刚构桥的体系特点
1）恒载、活载负弯矩卸载作用基本与持续梁靠近
2）桥墩参与受弯作用，使主梁弯矩深入减小
3）弯矩图面积小，跨越能力大，在小跨径时梁高较低
4）超静定次数高，对常年温差、基础变形、日照温度均较敏感
50刚构桥的构造特点
截面形式：
单跨刚构桥矩形截面
斜腿刚构箱型截面、多肋式
持续刚构大跨度：变高度箱梁；小跨度：多室扁箱梁
V 型墩刚构箱型截面、多肋式 本文从网络搜集而来，上传到平台为了帮到更多的人，假如您需要使用本文档，请点击下载按钮下载本文档（有偿下载），此外祝您生活快乐，工作顺利，万事如意！---------------本文为网络搜集精选范文、公文、论文、和其他应用文档，如需本文，请下载--------------
