无线网络设备调研报告.doc

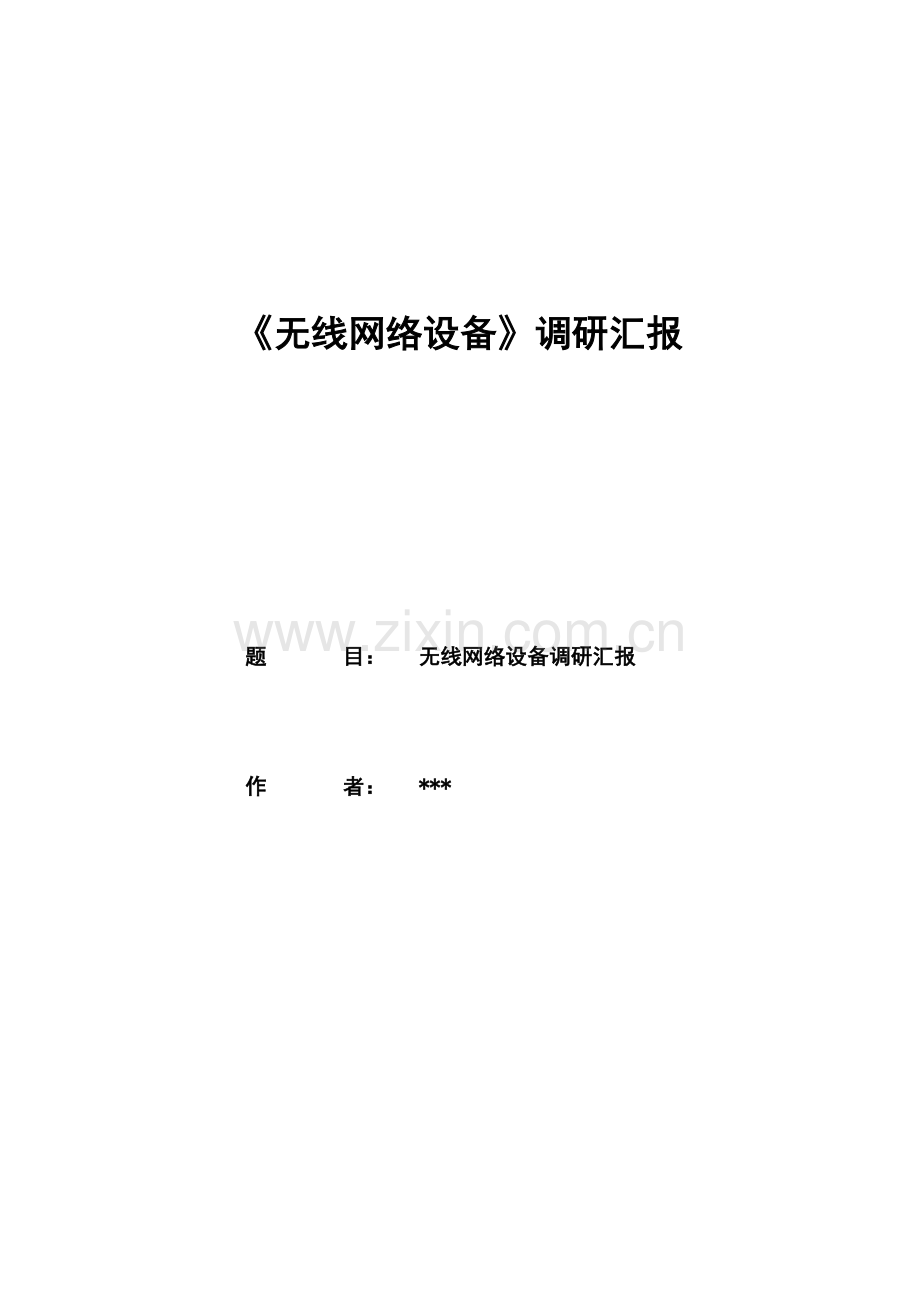

《无线网络设备》调研汇报

题 目： 无线网络设备调研汇报

作 者： ***

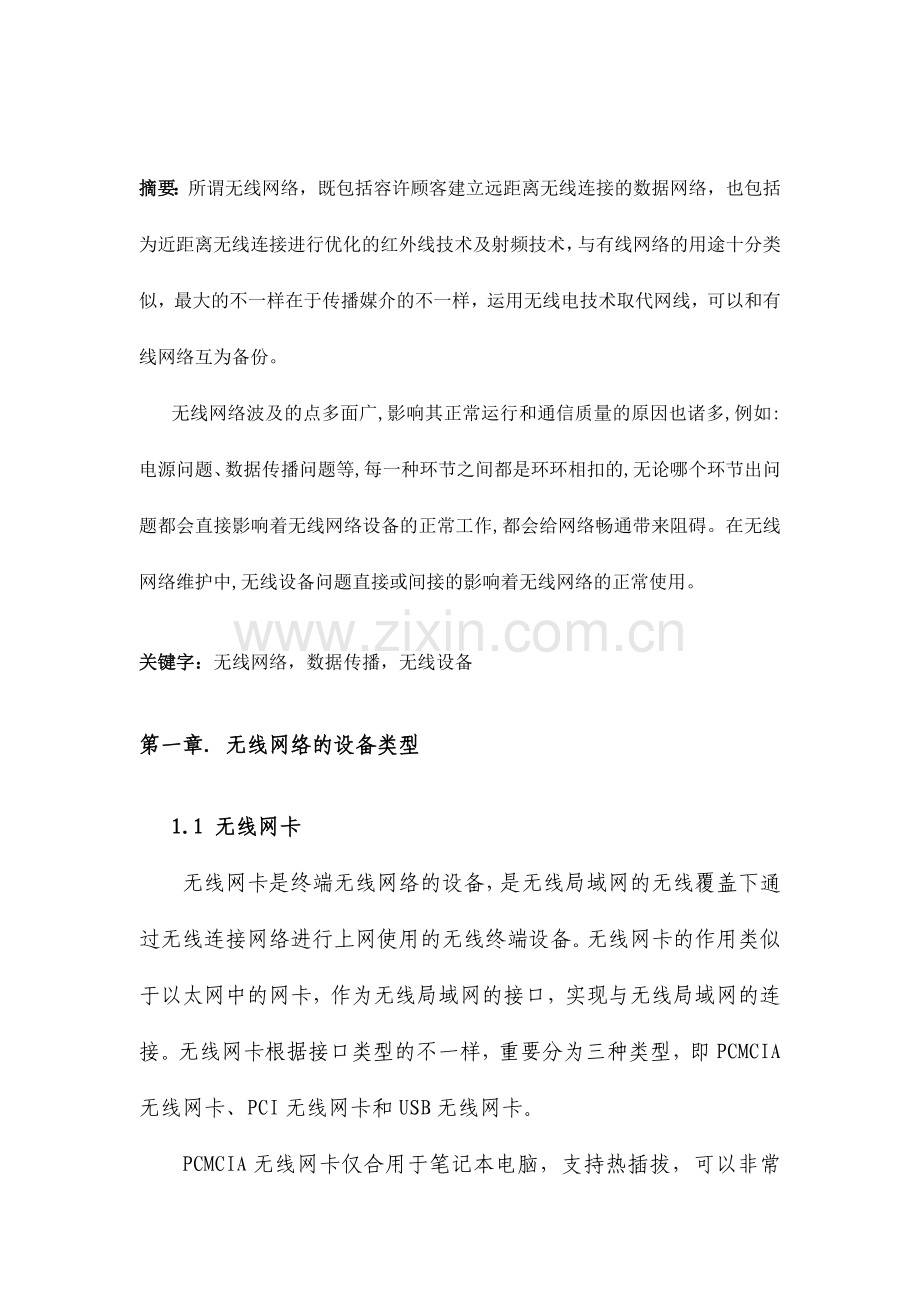

摘要：所谓无线网络，既包括容许顾客建立远距离无线连接的数据网络，也包括为近距离无线连接进行优化的红外线技术及射频技术，与有线网络的用途十分类似，最大的不一样在于传播媒介的不一样，运用无线电技术取代网线，可以和有线网络互为备份。
无线网络波及的点多面广,影响其正常运行和通信质量的原因也诸多,例如:电源问题、数据传播问题等,每一种环节之间都是环环相扣的,无论哪个环节出问题都会直接影响着无线网络设备的正常工作,都会给网络畅通带来阻碍。在无线网络维护中,无线设备问题直接或间接的影响着无线网络的正常使用。

关键字：无线网络，数据传播，无线设备
第一章．无线网络的设备类型
1.1 无线网卡
无线网卡是终端无线网络的设备，是无线局域网的无线覆盖下通过无线连接网络进行上网使用的无线终端设备。无线网卡的作用类似于以太网中的网卡，作为无线局域网的接口，实现与无线局域网的连接。无线网卡根据接口类型的不一样，重要分为三种类型，即PCMCIA无线网卡、PCI无线网卡和USB无线网卡。
PCMCIA无线网卡仅合用于笔记本电脑，支持热插拔，可以非常以便地实现移动无线接入。
PCI无线网卡合用于一般的台式计算机使用。其实PCI无线网卡只是在PCI转接卡上插入一块一般的PCMCIA卡。
USB接口无线网卡合用于笔记本和台式机，支持热插拔，假如网卡外置有无线天线，那么，USB接口就是一种比很好的选择。
1.2无线上网卡
无线上网卡指的是无线广域网卡，连接到无线广域网，如中国移动TD-SCDMA、中国电信的CDMA、CDMA 1X以及中国联通的WCDMA网络等。无线上网卡的作用、功能相称于有线的调制解调器，也就是我们俗称的“猫”。它可以在拥有无线电话信号覆盖的任何地方，运用USIM或SIM卡来连接到互联网上。 无线上网卡的作用、功能就好比无线化了的调制解调器（MODEM）。其常见的接口类型也有PCMCIA、USB、CF/SD，E，T等。
无线网卡和无线上网卡似乎是顾客最轻易混淆的无线网络产品，对比价格也许是最轻易辨别两者的手段。无线网卡已大都降 到100元甚至50元之内，而无线上网卡动辄七八百，上千元左右。实际上它们是两种完全不一样的网络产品：
　　无线网卡（无线网络适配器）指的是具有无线连接功能的局域网卡，它的作用、功能跟一般电脑网卡同样，是用来连接到局域网上的。它只是一种信号处理的设备，只有在找到上互联网的出口时，才能实现与互联网的连接。所有无线网卡只能局限在已布有无线局域网的范围内，它与Internet的接入依托与广域网相联的代理服务器或无线路由器等设备。
而无线上网卡的作用、功能相称于有线的调制解调器，它可以在拥有无线电话信号覆盖的任何地方，运用手机的SIM卡来连接到互联网。国内它的支持网络是中国移动推出的GPRS和中国联通WCDMA和中国电信推出的CDMA 1X三种。
相比较于台式电脑，无线网卡就相称于网卡（网络适配器），无线上网卡就相称于宽带或网线。
1.3 无线网桥
无线网桥顾名思义就是无线网络的桥接，它可在两个或多种网络之间搭起通信的桥梁（无线网桥亦是无线AP的一种分支）。
无线网桥的特性
　　无线网桥除了具有上述有线网桥的基本特点之外，无线网桥工作在2.4G或5.8G的免申请无线执照的频段，因而比其他有线网络设备更以便布署。
传播数据数据
无线网桥传播原则常采用802.11b或802.11g、802.11a原则，802.11b原则的数据速率是11Mbps，在保持足够的数据传播带宽的前提下，802.11b一般可以提供4Mbps到6Mbps的实际数据速率，而802.11g、802.11a原则的无线网桥都具有54Mbps的传播带宽，其实际数据速率可达802.11b的5倍左右。
1.4 无线天线
当计算机与无线AP或其他计算机相距较远时，伴随信号的减弱，或者传播速率明显下降，或者主线无法实现与AP或其他计算机之间通讯，此时，就必须借助于无线天线对所接受或发送的信号进行增益（放大）。
无线天线有多种类型，不过常见的有两种，一种是室内天线，长处是以便灵活，缺陷是增益小，传播距离短；一种是室外天线。室外天线的类型比较多，一种是锅状的定向天线，一种是棒状的全向天线。室外天线的长处是传播距离远。比较适合远距离传播。
第二章．无线天线分类与特点
天线两个最重要的参数就是天线增益和方向性。方向性指的是天线辐射和接受与否有指向，即天线与否对某个角度过来的信号尤其敏捷和辐射能量与否集中在某个角度上。天线根据水平面方向性的不一样，可以分为全向天线和定向天线等。
增益表达天线功率放大倍数，数值越大表达信号的放大倍数就越大，也就是说当增益数值越大，信号越强，传播质量就越好。目前市场中销售的无线路由大多都是自带2dbi或3dbi的天线，顾客可以按不一样需求更换4dbi、5dbi甚至是9dbi的天线。
2.1 定向天线和全向天线
根据天线辐射方向不一样，可分为定向天线和全向天线。有一种或多种辐射与接受能力最大方向的天线称为定向天线。定向天线能量集中，增益相对全向天线要高，适合于远距离点对点通信，同步由于具有方向性，抗干扰能力比较强。例如一种小区里，需要横跨几幢楼建立无线连接时，就可以选择此类天线。
全向天线安装起来比较以便，可以将信号均匀分布在中心点周围360度全方位区域，不需要考虑两端天线安装角度的问题，全向天线的特点是覆盖面积广、承载功率大、架设以便、极化方式（水平极化或垂直极化）可灵活选择。
2.2 单极子、双极子天线
根据天线极化方式不一样，可分为单极子、双极子天线。
目前市面上买到的天线多为双极子天线，所谓双极子天线，就是由两根粗细和长度都相似的导线构成，中间为两个馈电端。
2.3 常规天线和隐式天线
根据天线架构的不一样，可分为常规天线和隐式天线。当我们提到无线设备，其标志性特点就具有一根或多根天线，高增益天线和多天线多发多收MIMO等技术都能有效增大信号覆盖范围，但伴随无线设备的不停衍变，出于便携性、美观性等方面的考虑，某些厂商采用内置天线设计，牺牲性能来换取其更小巧的体积和更时尚的外观。
第三章．无线网卡分类与特点
无线网卡是终端无线网络的设备，是无线局域网的无线覆盖下通过无线连接网络进行上网使用的无线终端设备。详细来说无线网卡就是使你的电脑可以运用无线来上网的一种装置，不过有了无线网卡也还需要一种可以连接的无线网络，假如在家里或者所在地有无线路由器或者无线AP的覆盖，就可以通过无线网卡以无线的方式连接无线网络可上网。
一种是台式机专用的PCI接口无线网卡
一种是笔记本电脑专用的PCMCIA接口网卡。
一种是USB无线网卡，这种网卡不管是台式机顾客还是笔记本顾客，只要安装了驱动程序，都可以使用。在选择时要注意的只有采用USB2.0接口的无线网卡才能满足802.11g或802.11g+的需求。USB无线网卡除此而外，尚有笔记本电脑中应用比较广泛的MINI-PCI无线网卡。MINI-PCI为内置型无线网卡，迅驰机型和非迅驰的无线网卡标配机型均使用这种无线网卡。其长处是无需占用PC卡或USB插槽，并且免除了随时身携一张PC卡或USB卡的麻烦。目前这几种无线网卡在价格上差距不大，在性能/功能上也差不多，按需求选即可。
第四章．主流产品简介
4.1 无线路由器
4.1.1 NETGEAR WPN824N
参照价格：￥300[中关村产品报价]

NETGEAR WPN824N详细参数
重要性能
· 产品类型：SOHO无线路由器 纠错
· 网络原则：无线原则：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b 纠错
· 最高传播速率：150Mbps 纠错
· 频率范围：2.4GHz 纠错
· 网络接口：1个10/100Mbps WAN口
4个10/100Mbps LAN口 纠错
天线
· 天线类型：内置天线 纠错
功能参数
· 防火墙功能：内置防火墙 纠错
· WPS功能：支持WPS一键加密功能 纠错
· 无线安全：64位、128位WEP有线等效加密
WPA-PSK，WPA2-PSK
SSID打开/关闭
无线局域网打开/关闭
无线访问控制鉴别授权的无线设备 纠错
其他参数
· 产品尺寸：223×153×31mm 纠错
· 产品重量：500g 纠错
· 环境原则：工作温度：0-40℃
工作湿度：90%，无冷凝 纠错
· 其他特点：自由冲浪，电子邮件，网上畅聊
共享因特网连接
免费家长控制功能
Smart Wizard 智能向导简化安装环节 纠错
无线路由器附件
· 包装清单：WPN824N主机 x1
电源适配器 x1
以太网线 x1
设置指南 x1
CD资源光盘 x1 纠错
4.1.2 TP-LINK TL-WR340G+
参照价格：￥95[中关村产品报价]

TP-LINK TL-WR340G+详细参数

重要性能
· 网络原则：无线原则：IEEE 802.11g、IEEE 802.11b
有线原则：IEEE 802.3、IEEE 802.3u 纠错
· 网络协议：CSMA/CA，CSMA/CD，TCP/IP，DHCP，ICMP，NAT，PPPoE 纠错
· 最高传播速率：54Mbps 纠错
· 覆盖范围：室内最远100米，室外最远300米（因环境而异） 纠错
· 频率范围：2.4-2.4835GHz 纠错
· 信道数：13 纠错
· 调制方式：OFDM、DBPSK、DQPSK、CCK 纠错
· 敏捷度：54M：-68dBm@10% PER
11M：-85dBm@8% PER（经典值） 纠错
· 网络接口：1个10/100Mbps WAN口
4个10/100Mbps LAN口 纠错
天线
· 天线类型：外置全向天线 纠错
· 天线数量：1根 纠错
· 与否可拆卸：否 纠错
· 天线增益：5dBi 纠错
功能参数
· VPN支持：支持 纠错
· 防火墙功能：内置防火墙 纠错
· WDS功能：支持WDS无线桥接 纠错
· 无线安全：无线MAC地址过滤
无线安全功能开关
64/128/152位WEP加密
WPA-PSK/WPA2-PSK、WPA/WPA2安全机制 纠错
· 网络管理：支持远程和Web管理，全中文配置界面 纠错
其他参数
· 状态指示灯：SYS，WLAN，Link/Act 纠错
· 电源功率：最大4.5W 纠错
· 产品尺寸：158×110×32.5mm 纠错
· 环境原则：工作温度：0-40℃
工作湿度：10%-90%RH（不凝结）
存储温度：-40-70℃
存储湿度：5%-90%RH（不凝结） 纠错
· 其他性能：无线接入器、有线路由器合而为一 纠错
无线路由器附件
· 包装清单：TL-WR340G+主机 x1
电源适配器 x1
顾客手册 x1
保修卡 x1 纠错
4.1.3 D-Link DIR-605
参照价格：￥170[中关村产品报价]

D-Link DIR-605详细参数

重要性能
· 产品类型：SOHO无线路由器 纠错
· 网络原则：无线原则：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b
有线原则：IEEE 802.3、IEEE 802.3u 纠错
· 最高传播速率：300Mbps 纠错
· 频率范围：2.4-2.4835GHz 纠错
· 调制方式：OFDM、CCK 纠错
· 网络接口：1个10/100Mbps WAN口
4个10/100Mbps LAN口 纠错
天线
· 天线类型：外置天线 纠错
· 天线数量：2根 纠错
· 与否可拆卸：否 纠错
· 天线增益：5dBi 纠错
功能参数
· VPN支持：支持 纠错
· 防火墙功能：内置防火墙 纠错
· WPS功能：支持WPS一键加密功能 纠错
· WDS功能：支持WDS无线桥接 纠错
· 无线安全：WEP 64/128位
WPA/WPA2 纠错
其他参数
· 状态指示灯：电源，Internet，LAN，WLAN 纠错
· 产品认证：CE，FCC，C-Tick 纠错
· 产品尺寸：112.6×147.5×31.8mm 纠错
· 环境原则：工作温度：0-40℃
工作湿度：10%-90% 纠错
无线路由器附件
· 包装清单：DIR-605主机 x1
电源适配器 x1
中文安装手册 x1
光盘 x1 纠错
4.2 无线网卡
4.2.1腾达W311MI
参照价格：￥40[中关村产品报价]

腾达W311MI详细参数

基本参数
· 合用类型：笔记本/台式机 纠错
· 网络原则：IEEE 802.11n，IEEE 802.11g，IEEE 802.11b 纠错
· 传播速率：150Mbps 纠错
· 总线接口：USB 纠错
· 天线类型：内置天线 纠错
其他参数
· 安全性能：支持WEP数据加密；支持WPA/WPA2等加密方式
支持WPS加密，迅速实现无线加密，保障无线网络安全 纠错
· 电源性能：2.5W 纠错
· 状态指示灯：Link/Activity 纠错
· 产品认证：FCC，CE，RoHS 纠错
· 支持系统：Windows 7/Vista/XP/
MAC OS
Linux 纠错
· 使用环境：工作温度：0℃-40℃
工作湿度：10%-90%，RH无凝结
存储温度：-40℃-70℃
存储湿度：5%-95%，RH无凝结 纠错
· 其他性能：支持Soft AP功能，以便您迅速组建无线局域网
支持PSP、WII、NDS连接Internet及Xlink Kai，让您享有联网对战的乐趣
4.2.2华硕WL-167g
参照价格：￥115[中关村产品报价缺货]

华硕WL-167g详细参数

基本参数
· 合用类型：笔记本/台式机 纠错
· 网络原则：IEEE 802.11g，IEEE 802.11b 纠错
· 传播速率：54Mbps 纠错
· 调制方式：OFDM，CCK（11Mbps，5.5Mbps），DQPSK（2Mbps），DBPSK（1Mbps） 纠错
· 频率范围：2.412-2.462 GHz（北美）
2.412-2.472 GHz（欧洲 ETSI）
2.412-2.484 GHz（日本） 纠错
· 覆盖范围：室内40米，室外330米（因环境而异） 纠错
· 总线接口：USB 纠错
· 敏捷度：54M：-68—-70dBm
11M：-82—-85dBm 纠错
· 天线类型：内置天线 纠错
· 天线增益：1.77dBi 纠错
其他参数
· 安全性能：支持64/128 bit WEP
使用Windows XP SP1安全WPA加密功能 纠错
· 状态指示灯：Link 纠错
· 产品认证：CE，FCC Part 15C 纠错
· 支持系统：Windows XP//ME/98 SE
Linux Redhat（version7.1及后来版本） 纠错
· 产品尺寸：75×25×9mm 纠错
· 产品重量：40g 纠错
· 使用环境：工作温度：-10-55℃
湿度：5-95%
存储温度：-40-70℃ 纠错
· 其他性能：无缝Microsoft XP zero-configuration为合法的OS整合高级效用与一般GUI，自动转换网络设置，让您在家中，办公室，咖啡厅实现无缝漫游
第五章．无线局域网发展前景
我企业目前没有发展无线网络，不过无线网络的发展前景是无限的，对于办公来说无线网络可以替代有线网络。有线网络成本相对较高且维护困难，有些地方由于条件限制敷设光缆或网线很困难，这时无线网络的作用就是不可替代的。此外架设无线局域网之后，笔记本、手机都可以在生产区内随意访问网络，为下一步的信息化建设及移动办公提供一种良好的平台。这次调研无线设备的价格，但愿为下一步无线网络在企业内部覆盖有一定的启示作用。无线网络架设完毕后，无线网卡及无线路由器的成本较低，设备的功能参数完全能可以满足够满足无线办公、移动办公的需要。
无线局域网的发展过程可以用“更快、更廉价”来形容。无线局域网技术已经相称成熟：速率从1Mbps增长到了54Mbps。无线局域网的原则出现仅有四个年头，高速无线局域网原则才发展了两年。伴随原则的发展与无线网络产品的成熟，局域网可以覆盖有线网络所无法顾及的领域，它可以用老式联网成本的一种零头来进行高速连接。
当然，无线局域网会在实用中发展，肯定还会不停有新的技术出现，如ATM无线局域网。总之，无线局域网应用广、市场大，前景不可估计。
参照文献
[1] 无线网络 百度百科
[2] 无线网卡 百度百科
[3] 无线路由器 百度百科
[4] 无线路由器 中关村产品报价
[5] 无线网卡 中关村产品报价
