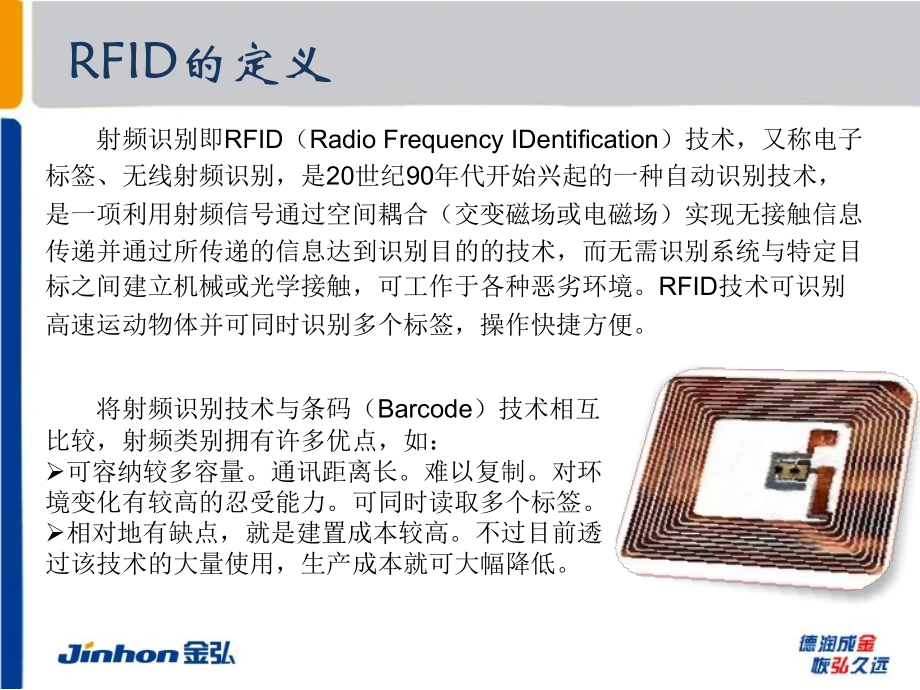

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/12/6,#,目录,RFID,的定义,RFID,的基本组成,RFID,基本工作原理,RFID,标签的类别,RFID,按频率分类及应用,NFC,的定义,NFC,与,RFID,区别,JH101,规格介绍,JH101,应用举例,推荐网站,RFID,的定义,射频识别即,RFID,（,Radio Frequency IDentification,）技术，又称电子标签、无线射频识别，是,20,世纪,90,年代开始兴起的一种自动识别技术，是一项利用射频信号通过空间耦合（交变磁场或电磁场）实现无接触信息传递并通过所传递的信息达到识别目的的技术，而无需识别系统与特定目标之间建立机械或光学接触，可工作于各种恶劣环境。,RFID,技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。,将射频识别技术与条码（,Barcode,）技术相互比较，射频类别拥有许多优点，如：,可容纳较多容量。通讯距离长。难以复制。对环境变化有较高的忍受能力。可同时读取多个标签。,相对地有缺点，就是建置成本较高。不过目前透过该技术的大量使用，生产成本就可大幅降低。,RFID,的基本组成,标签,（,Tag,）,又称射频标签、电子标签，由耦合元件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象。主要由存有识别代码的大规模集成线路芯片和收发天线构成，目前主要为无源式，使用时的电能取自天线接收到的无线电波能量,阅读器,（,Reader,）,读取（有时还可以写入）标签信息的设备，可设计为手持式或固定式,天线,（,Antenna,）,在标签和读取器间传递射频信号,RFID,基本工作原理,阅读器发射一定频率的无线电波（磁场）能量，当标签进入磁场后，天线接收阅读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（,Passive Tag,，无源标签或被动标签），或者由标签主动发送某一频率的信号（,Active Tag,，有源标签或主动标签），阅读器读取信息并解码后，送至中央信息系统进行有关数据处理。,RFID,标签的类别,被动式,被动式标签没有内部供电电源。其内部集成电路通过接收到的电磁波进行驱动，这些电磁波是由,RFID,读取器发出的。当标签接收到足够强度的讯号时，可以向读取器发出数据。这些数据不仅包括,ID,号（全球唯一标示,ID,），还可以包括预先存在于标签内,EEPROM,中的数据。,由于被动式标签具有价格低廉，体积小巧，无需电源的优点。目前市场的,RFID,标签主要是被动式的。,半主动式,一般而言，被动式标签的天线有两个任务，第一：接收读取器所发出的电磁波，藉以驱动标签,IC,；第二：标签回传信号时，需要靠天线的阻抗作切换，才能产生,0,与,1,的变化。问题是，想要有最好的回传效率的话，天线阻抗必须设计在,“,开路与短路,”,，这样又会使信号完全反射，无法被标签,IC,接收，半主动式标签就是为了解决这样的问题。半主动式类似于被动式，不过它多了一个小型电池，电力恰好可以驱动标签,IC,，使得,IC,处于工作的状态。这样的好处在于，天线可以不用管接收电磁波的任务，充分作为回传信号之用。比起被动式，半主动式有更快的反应速度，更好的效率。,主动式,与被动式和半被动式不同的是，主动式标签本身具有内部电源供应器，用以供应内部,IC,所需电源以产生对外的讯号。一般来说，主动式标签拥有较长的读取距离和较大的记忆体容量可以用来储存读取器所传送来的一些附加讯息。,RFID,标签分为被动，半被动（也称作半主动），主动三类。,RFID,按频率分类,目前定义,RFID,产品的工作频率有低频、高频和超高频的频率范围内的符合不同标准的不同的产品，而且不同频段的,RFID,产品会有不同的特性。其中感应器有无源和有源两种方式，下面详细介绍无源的感应器在不同工作频率产品的特性以及主要的应用。,低频（,从,125KHz,到,135KHz),其实,RFID,技术首先在低频得到广泛的应用和推广。该频率主要是通过电感耦合的方式进行工作，也就是在读写器线圈和感应器线圈间存在着变压器耦合作用。通过读写器交变场的作用在感应器天线中感应的电压被整流，可作供电电压使用,.,磁场区域能够很好的被定义，但是场强下降的太快。,特性：,1,工作在低频的感应器的一般工作频率从,120KHz,到,134KHz,TI,的工作频率为,134.2KHz,。该频段的波长大约为,2500m.,2,除了金属材料影响外，一般低频能够穿过任意材料的物品而不降低它的读取距离。,3,工作在低频的读写器在全球没有任何特殊的许可限制。,4,低频产品有不同的封装形式。好的封装形式就是价格太贵，但是有,10,年以上的使用寿命。,5,虽然该频率的磁场区域下降很快，但是能够产生相对均匀的读写区域。,6,相对于其他频段的,RFID,产品，该频段数据传输速率比较慢。,7,感应器的价格相对与其他频段来说要贵。,主要应用：,1,畜牧业的管理系统。,2,汽车防盗和无钥匙开门系统的应用。,3,马拉松赛跑系统的应用。,4,自动停车场收费和车辆管理系统。,5,自动加油系统的应用。,6,酒店门锁系统的应用。,7,门禁和安全管理系统。,符合的国际标准：,a)ISO 11784 RFID,畜牧业的应用编码结构。,b)ISO 11785 RFID,畜牧业的应用技术理论。,c)ISO 14223-1 RFID,畜牧业的应用,空气,接口。,d)ISO 14223-2 RFID,畜牧业的应用协议定义。,e)ISO 18000-2,定义低频的物理层、防冲撞和通讯协议。,f)DIN 30745,主要是欧洲对垃圾管理应用定义的标准。,高频（,工作频率为,13.56MHz),在该频率的感应器不再需要线圈进行绕制，可以通过腐蚀或者印刷的方式制作天线。感应器一般通过负载调制的方式进行工作。也就是通过感应器上的负载电阻的接通和断开促使读写器天线上的电压发生变化，实现用远距离感应器对天线电压进行振幅调制。如果人们通过数据控制负载电压的接通和断开，那么这些数据就能够从感应器传输到读写器。,特性：,1,工作频率为,13.56MHz,，该频率的波长大概为,22m,。,2,除了金属材料外，该频率的波长可以穿过大多数的材料，但是往往会降低读取距离。感应器需要离开金属一段距离。,3,该频段在全球都得到认可并没有特殊的限制。,4,感应器一般以电子标签的形式。,5,虽然该频率的磁场区域下降很快，但是能够产生相对均匀的读写区域。,6.,该系统具有防冲撞特性，可以同时读取多个电子标签。,7,可以把某些数据信息写入标签中。,8,数据传输速率比低频要快，价格不是很贵。,主要应用：,1,图书管理系统的应用,2,瓦斯钢瓶的管理应用,3,服装生产线和物流系统的管理和应用,4,三表预收费系统,5,酒店门锁的管理和应用,6,大型会议人员通道系统,7,固定资产的管理系统,8,医药物流系统的管理和应用,9,智能货架的管理。,符合的国际标准：,a)ISO/IEC 14443,近耦合,IC,卡，最大的读取距离为,10cm.,b)ISO/IEC 15693,疏耦合,IC,卡，最大的读取距离为,1m.,c)ISO/IEC 18000-3,该标准定义了,13.56MHz,系统的物理层，防冲撞算法和通讯协议。,d)13.56MHz ISM Band Class 1,定义,13.56MHz,符合,EPC,的接口定义。,超高频,（从,860MHz,到,960MHz,之间）,超高频系统通过电场来传输能量。电场的能量下降的不是很快，但是读取的区域不是很好进行定义。该频段读取距离比较远，无源可达,10m,左右。主要是通过电容耦合的方式进行实现。,特性：,1,在该频段，全球的定义不是很相同欧洲和部分亚洲定义的频率为,868MHz,，,北美,定义的频段为,902,到,905MHz,之间，在,日本,建议的频段为,950,到,956,之间。该频段的波长大概为,30cm,左右。,2,目前，该频段功率输出目前统一的定义（,美国,定义为,4W,，欧洲定义为,500mW,）。可能欧洲限制会上升到,2W EIRP,。,3,超高频频段的电波不能通过许多材料，特别是水，灰尘，雾等悬浮颗粒物质。相对于高频的电子标签来说，该频段的电子标签不需要和金属分开来。,4,电子标签的天线一般是长条和标签状。天线有线性和圆极化两种设计，满足不同应用的需求。,5,该频段有好的读取距离，但是对读取区域很难进行定义。,6,有很高的数据传输速率，在很短的时间可以读取大量的电子标签。,主要应用：,1,供应链,上的管理和应用,2,生产线自动化的管理和应用,3,航空包裹的管理和应用,4,集装箱,的管理和应用,5,铁路包裹的管理和应用,6,后勤管理系统的应用。,符合的国际标准：,a)ISO/IEC 18000-6,定义了超高频的物理层和通讯协议；空气接口定义了,Type A,和,Type B,两部分；支持可读和可写操作。,b)EPCglobal,定义了电子物品编码的结构和甚高频的空气接口以及通讯的协议。例如：,Class 0,Class 1,UHF Gen2,。,c)Ubiquitous ID,日本的组织，定义了,UID,编码结构和通信管理协议。,NFC,的定义,NFC,是,Near Field Communication,缩写，即近距离无线通讯技术。是由飞利浦公司发起，由诺基亚、索尼等著名厂商联合主推的一项非接触式识别和无线互联技术。可以在移动设备、消费类电子产品、,PC,和智能控件工具间进行近距离无线通信。,NFC,提供了一种简单、触控式的解决方案，可以让消费者简单直观地交换信息、访问内容与服务。,NFC,技术与现在流行蓝牙、,WI-FI,都是近距离的通信协议，是终端之间可以互联互通。两台具有,NFC,技术的手机就可以像现在很多具有蓝牙功能手机的一样，可以传输和共享文件。不过,NFC,的传输距离比较近，只有,0-4cm,。,NFC,与,RFID,有什么关系呢？其实,NFC,就是现在炙手可热的,RFID,的一个应用。具有,NFC,功能的手机有多种工作模式，一是点对点通信，这与蓝牙类似，第二手机可以是一台,RFID,标签读取器，可以读取,13.56MHz,（,ISO-15693,标准）的电子标签，另外手机也可以变成一个电子标签，其它电子标签读取器，可以读取其中的信息，并进行必要的操作。,NFC,与,RFID,区别,首先，,NFC,是一种提供轻松、安全、迅速的通信的无线连接技术，其传输范围比,RFID,小，,RFID,的传输范围可以达到几米、甚至几十米，但由于,NFC,采取了独特的信号衰减技术，相对于,RFID,来说,NFC,具有距离近、带宽高、能耗低等特点。其次，,NFC,与现有非接触智能卡技术兼容，目前已经成为得到越来越多主要厂商支持的正式标准。再次，,NFC,还是一种近距离连接协议，提供各种设备间轻松、安全、迅速而自动的通信。与无线世界中的其他连接方式相比，,NFC,是一种近距离的私密通信方式。最后，,RFID,更多的被应用在生产、物流、跟踪、资产管理上，而,NFC,则在门禁、公交、手机支付等领域内发挥着巨大的作用。,同时，,NFC,还优于红外和蓝牙传输方式。作为一种面向消费者的交易机制，,NFC,比红外更快、更可靠而且简单得多，不用向红外那样必须严格的对齐才能传输数据。与蓝牙相比，,NFC,面向近距离交易，适用于交换财务信息或敏感的个人信息等重要数据；蓝牙能够弥补,NFC,通信距离不足的缺点，适用于较长距离数据通信。因此，,NFC,和蓝牙互为补充，共同存在。事实上，快捷轻型的,NFC,协议可以用于引导两台设备之间的蓝牙配对过程，促进了蓝牙的使用。,JH101,规格介绍,CDMA2000 EVDO Rev.A,Qualcomm 800MHz,高性能,CPU,512MB ROM/512MB RAM,3.8,寸,WVGA,（,800*480,）,电容屏，支持多点触控,500,万摄像头，含闪光灯，支持,Auto Focus,Android 2.2,操作系统,内置红外接口，可用于遥控如电视、机顶盒、空调等设备,内置,GPS,，重力感应器，光线,/,距离感应器,内置,WIFI,内置,Bluetooth,背夹内置,3000mAh,聚合物锂离子电池,内置,USB+OTG,接口,内置一张符合,ISO14443,标准,的,13.56MHzCPU,卡,内置,RFID,读写器,，可读取满足,ISO14443,和,ISO15693,标准的,13.56MHz,标签,内置独立,PSAM,卡槽,特色功能介绍,1USB+OTG,OTG,是,On-The-Go,的缩写，,OTG,技术就是实现在没有,Host,的情况下，实现从设备间的数据传送。,特色功能介绍,2,电子识别,特色功能介绍,3,防伪,采用,RFID,技术将对整个产品的生产、流通、销售等各个环节进行优化。一方面，可以即时获得准确的信息流，完善物流过程中的监控，减少物流过程中不必要的环节及损失，降低在供应链各个环节上的安全存货量和运营资本,;,另一方面，通过对最终销售实现的监控，把消费者的消费偏好及时地报告出来，以帮助商家调整优化商品结构，进而获得更高的顾客满意度和忠诚度。酒类防伪系统贯穿了酒类生产、销售流通、数据采集与信息处理等环节的全过程，整个环节缜密，可以有效实现防伪，扼制假酒流入市场。具体的系统方案示意图如图所示：,特色功能介绍,4,移动,POS,机,特色功能介绍,5,电子钱包,&,公交,卡,背甲底部锁扣式设计,主机与背甲完美结合，不易脱落。,3000mAh,超大容量后背电池，,为行业终端提供电源支持，并可为手机电池充电,特色功能介绍,6,背夹,遥控器组合功能,红外遥控自学习和设置：将家中的电视，空调，音响，热水器等通过手机的红外学习功能，将各电器的按键功能映射到手机中，用一部手机可以遥控家中的所有电器，将手机变成家里的“万能”遥控器，将家中电器“一网打尽”,实现遥控器组合功能：,将多个电器组合到一起，实现一键操作所有电器,特色功能介绍,7,红外遥控,行业应用范围,推荐物联网网站,RFID,世界网,
