施工图审图作业指导
编制
李伟宁
日期
.1.21
审核
日期
同意
日期
修订记录
日 期
修订状态
修改内容
修改人
审核人
同意人

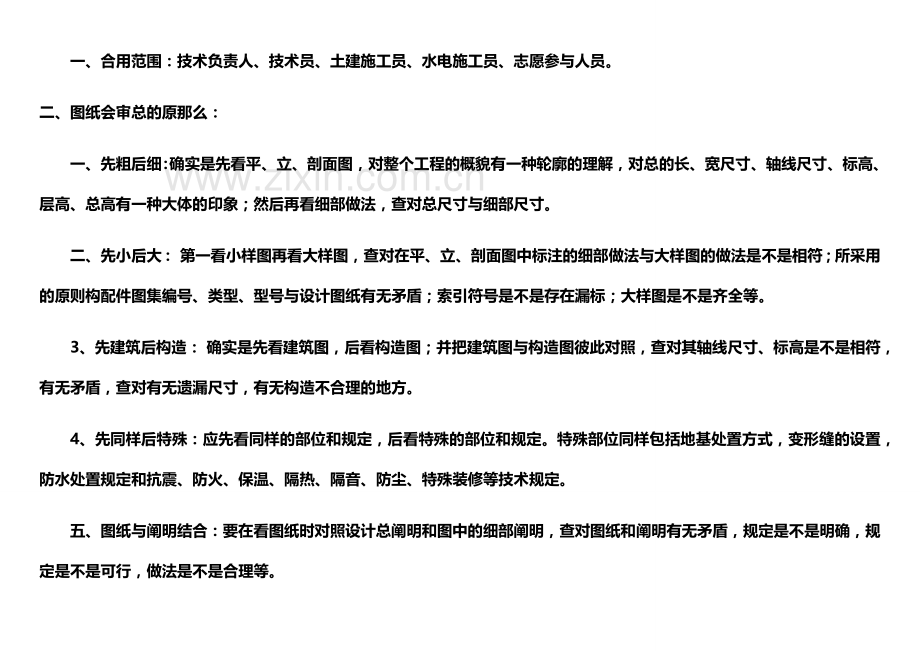

一、合用范围：技术负责人、技术员、土建施工员、水电施工员、志愿参与人员。
二、图纸会审总的原那么：
一、先粗后细：确实是先看平、立、剖面图，对整个工程的概貌有一种轮廓的理解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一种大体的印象；然后再看细部做法，查对总尺寸与细部尺寸。
二、先小后大： 第一看小样图再看大样图，查对在平、立、剖面图中标注的细部做法与大样图的做法是不是相符；所采用的原则构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是不是存在漏标；大样图是不是齐全等。
3、先建筑后构造： 确实是先看建筑图，后看构造图；并把建筑图与构造图彼此对照，查对其轴线尺寸、标高是不是相符，有无矛盾，查对有无遗漏尺寸，有无构造不合理的地方。
4、先同样后特殊：应先看同样的部位和规定，后看特殊的部位和规定。特殊部位同样包括地基处置方式，变形缝的设置，防水处置规定和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术规定。
五、图纸与阐明结合：要在看图纸时对照设计总阐明和图中的细部阐明，查对图纸和阐明有无矛盾，规定是不是明确，规定是不是可行，做法是不是合理等。
六、土建与安装结合：看土建图时，应有针对性地看某些安装图，并查对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是不是一致，理解安装对土建的规定，以便考虑在施工中的协作问题。
序号
审图要点内容
完毕状况
存在问题
对应图纸编号
甲方、设计院答复
备注
一、建筑专业
1
全套施工图的图纸数量对照图纸目录与否完整？
□是□否
2
建筑总阐明：总高度、层数、层高、建筑外立面使用材料与各平面、立面、详图的描述与否一致？
□是□否
3
建筑总阐明：装饰做法体现与否完整（例如：与否有多种材料做法一览表+各部位装修材料一览表）
□是□否
4
建筑总阐明：不一样部位砌体材料的规定、砌体材料强度等级及砌筑砂浆强度等级与否明确？内外墙砂浆强度与否注明？
□是□否
5
建筑总阐明：与否有非协议范围之外的做法规定（如地下室外的分阶段降水规定，实际总包只负责地下室施工期间基础内的降水需求）
□是□否
6
图面校对：
○与否有异常文字和标注（文字为?号，大小不统一，标注与实际长度不符或非整数）；
○与否有多出文字、尺寸线和多出轴线；
○文字与否被重叠，被覆盖；
○墙、柱等与否有漏、多出填充或错误填充；不一样类型与否用了相似的填充式样？
□是□否
7
平面模板图校对：
○轴线、 轴号、尺寸与否有误、建筑与否与构造图对应
○总尺寸是不是分尺寸之和
□是□否
○有无未定位的轴线，有无多出轴号
○圆弧轴线有无注明半径，圆心有无定位
8
建筑工程建施图的正立面图、剖立面图、楼梯剖面图与否完整？
□是□否
9
索引的各节点详图与否完整？标注与否能满足施工和需求？注意剖切方向和索引图号，索引位置与否对的、对应大样与否存在？与否有对应的构造详图？索引的各节点详图建筑尺寸与否与构造尺寸一致？
□是□否
10
□是□否
二次构造：检查砌体构造构造柱、过梁设置规定与否明确。构造柱、过梁钢筋与主体构造的连接方式、墙体拉结筋间距与否与砖（砌块）模数相符？
11
检查立面图各楼层的标高与否与建施平面图相似，再检查建施的标高与否与结施标高相符（这一点需尤其注意，因有些施工图，把建施图标高标在了对应的结施图上，假如不留心，施工中会出错）。
□是□否
12
检查建筑平面图、立面图的门窗洞口尺寸与否与门窗表里的尺寸、数量相符？
□是□否
13
检查楼梯间详图与平面图的轴线定位、尺寸、起步方向、高度与否一致？踏步的水平尺寸和标高与否有错，检查梯梁下竖向净空尺寸与否不小于2.1米，与否出现碰头现象？
□是□否
14
□是□否
检查砖墙下有梁否？如无梁，与否有构造加强措施？
15
检查在外墙的出入门口顶上与否有构造或二次设计的雨棚？
□是□否
16
地下室:如有顶板覆土，厚度与否与剖面详图一致？覆土处如碰到砖墙与否需要做砼挡水？
□是□否
17
地下室:顶板覆土厚度与否影响后期综合管网的布置和走向？
□是□否
18
地下室：出地面构筑物（人防出入口、进排风竖井、采光井、发动机排烟井）位置与否对架空层和地面地道有没影响？
□是□否
19
地下室：出地面构筑物（人防出入口、进排风竖井、采光井、发动机排烟井）
□是□否
等建筑详图与否对应有对应的构造详图？
20
地下室：顶板出地面构筑物（人防出入口、进排风竖井、采光井、发动机排烟井）等的防水、建筑做法与否所有明确？
□是□否
21
地下室：底板建筑（包括各门洞、砼翻边）完毕标高与地下室构造底板的标高与否冲突？
□是□否
22
地下室：建筑室内外高差与总平面所标注的标高与否一致？建筑与构造的标高与否吻合？
□是□否
23
地下室：电梯井道尺寸、基坑深度与否与所采用的电梯资料一致？电梯基坑集水井位置与否合理？
□是□否
24
地下室：底板地面如有虑水层，与否需要考虑滤水层与设备房、楼梯间的砖墙交接处做素砼翻边？
□是□否
25
地下室：建筑墙体的预留洞口与暖通图、水电图的预留口与否在大小、位置定位上一致？
□是□否
26
商业：建筑墙体的预留洞口与暖通图、水电图的的预留口与否在大小、位置一致？
□是□否
27
商业：铺位卫生间窗台高度与小区花园内室外标高关系与否存在倒灌危险？
□是□否
28
商业：
□是□否
底层地面与否需要做防水？室内建筑做法与否完善（例如回填土的高度、砼地台的做法、完毕面标高与否需要扣除贴砖面的厚度等）
29
住宅：原则层凸窗详细做法与否为假凸窗？如是假凸窗，此做法能否满足验收规定？
□是□否
30
住宅：空调位预留洞及其冷凝水管的位置与否与水电图一致？
□是□否
31
住宅：户内开敞空间（如：赠送的房间、入户花园）内墙面材料与否在建筑外立面上标注为外墙做法？
□是□否
32
住宅：户内墙体砌筑与否下对梁底，上对梁顶？
□是□否
33
住宅：查看节能设计与否有内保温做法？与否所有按节能图纸施工？
□是□否
34
住宅：排烟道与否在厨房外，与否靠墙安装？与否碰到构造梁导致离墙太远？
□是□否
35
住宅：当卧室出露台时下层为房间与否降板？露台标高与否比室内低？门洞口处与否设置高度为砼反坎？反坎高度与否满足门洞高度和露台建筑做法层的规定？
□是□否
36
住宅：检查门窗洞口的尺寸、窗台高度与否与构造墙柱梁有冲突？
□是□否
37
□是□否
住宅：检查变形缝的做法与否符合现场规定？变形缝的标注与否有遗漏（平面、立面、天棚底各有不一样做法）？
38
住宅：检查各个部位（例如抗震板、阳台栏杆内翻边、室外雨棚板顶和板底、出屋面的烟道的板顶等细部）的建筑装饰做法与否有遗漏？
□是□否
39
住宅：卫生间的详图与否与平面图在尺寸、门窗定位、标高上与否一致？如发现构造无沉坑，与否为上升式卫生间？如是，要检查四面与否设置砼翻边？高度与否满足门窗洞口的需求？
□是□否
40
屋面：屋面层生活水箱、烟道位置、消防水箱大小及位置对梯屋使用及外立面效果与否导致影响？
□是□否
41
屋面：与屋面相接的砖墙根部与否设置砼翻边？高度与否满足屋面建筑做法的需求？
□是□否
42
屋面：出入口的门洞与否做有踏步？与否做有构造雨棚或者二次设计的雨棚？
□是□否
43
屋面：出屋面的排烟道百叶洞口高度与否有高过女儿墙或者飘檐？
□是□否
44
屋面：建筑找坡的方向与否对的排往出水口？与否会受到屋面设备基础的阻挡？
□是□否
45
屋面：与否设计有溢流孔（直接排水往外墙，放置屋面在特大雨天内积水过大或者出水口被堵塞的状况下可以有效排水高度要比出屋面的门口低）？
□是□否
46
屋面：如有室外楼梯或者台阶，与否明确了建筑和构造做法？如引用图集做法，检查其做法与否适合现场需求？
□是□否
47
屋面：如有变形缝，检查否有做法阐明？如引用图集做法，检查其做法与否适合现场需求？如有建筑详图，需检查与否对应的构造详图？
□是□否
48
屋面：检查女儿墙砼压顶的坡向与否朝内。出现露台的女儿墙与外窗相接时，检查女儿墙的高度与否高过窗台？
□是□否
二、构造专业
1
全套施工图的图纸数量对照图纸目录与否完整？
□是□否
2
构造总阐明：建筑抗震设防等级及设防烈度与否明确。？
□是□否
3
构造总阐明：钢筋、混凝土、钢构件、二次构造等材质规定与否明确，混凝土有无抗渗规定？
□是□否
4
构造总阐明：后浇带混凝土的浇筑时间与否有详细规定？
□是□否
5
构造总阐明：构造阐明与构造平面、大样、梁柱表中内容以及与建施阐明有无矛盾之处？
□是□否
6
构造总阐明：对墙洞口、梁洞口及楼板洞口的钢筋加强构造有无详图及阐明？
□是□否
7
构造总阐明：构件钢筋保护层与否注明？与否有矛盾住处（例如覆土内的厚度规定与总阐明不一致是以哪个为准）？
□是□否
8
图面校对：
□是□否
○与否有异常文字和标注（文字为?号，大小不统一，标注与实际长度不符或非整数）；
○与否有多出文字、尺寸线和多出轴线；
○文字与否被重叠，被覆盖；
○墙、柱、后浇带等与否有漏、多出填充或错误填充；不一样类型与否用了相似的填充式样？
9
平面模板图校对：
○轴线、 轴号、尺寸与否有误、建筑与否与构造图对应
○总尺寸是不是分尺寸之和
○有无未定位的轴线，有无多出轴号
□是□否
○圆弧轴线有无注明半径，圆心有无定位
10
地基与基础工程 ：构造阐明与构造总阐明与否冲突之处？
□是□否
11
地基与基础工程 ：对地下室工程、施工缝、后浇带、电梯井、集水井等的防渗措施有无做重点阐明。
□是□否
12
地基与基础工程 ：逐一检查承台定位、编号和标高与否与否有缺乏承台未标注或标注冲突不一致？
□是□否
13
地基与基础工程 ：承台长宽高等尺寸与否与平面图一致 ？ 承台构造钢筋表达与否标注完全？
□是□否
14
地基与基础工程 ：承台标高与否与桩顶标高吻合，基础标高与地梁标高与否配套 ？
□是□否
15
地基与基础工程 ：吸水槽、集水井、集水沟与否与承台、地梁冲突，电梯底坑标高与承台面标高与否冲突？
□是□否
16
地基与基础工程 ：如为桩基础，重点检查墙柱定位图下与否缺乏桩基础？
□是□否
17
地基与基础工程 ：筏板基础的剖面详图做法与否与平法图集一致？
□是□否
18
地基与基础工程 ：剪力墙在平面图的编号标注与详图做法与否齐全？
□是□否
19
地基与基础工程 ：检查构造后浇带与否有设在防水重点布防的部位：如构造水池、设备房等部位？
□是□否
20
□是□否
主楼主体构造：检查墙、柱定位图中平面布置图与详图的尺寸与否一致？变截面的标注与否齐全、精确？
21
主楼主体构造：检查构造平面中的梁与否全标出了配筋状况？检查主梁的高度有无低于次梁高度的状况，如有，与否有做法阐明？
□是□否
22
主楼主体构造：当梁与剪力墙、柱子同一直线布置时，检查有无梁的宽度超过墙、柱子的厚度（尤其是变截面的楼层）？
□是□否
23
主楼主体构造： 当梁分别支承在剪力墙和柱边时，检查梁中心线与否与轴线平行或重叠，检查梁宽有无突出墙或柱外？
□是□否
24
□是□否
主楼主体构造：检查梁支座负筋的长度取值与否根据图集规定阐明按照哪一种类型设置：设计按铰接时：Ln1/5；充足运用钢筋的抗拉强度时Ln1/3；
25
主楼主体构造：检查梁的定位尺寸与否齐全？建筑图中墙体下方与否有梁？
□是□否
26
主楼主体构造：砼构件采用的最高砼等级，当地商品混凝土与否能到达？
□是□否
27
主楼主体构造：剪力墙构造中，水平筋与竖向筋关系与否有明确（谁在外，谁在内）？
□是□否
28
主楼主体构造：检查相似部位的构造详图与建筑详图的尺寸与否一致？
□是□否
29
主楼主体构造：楼板厚度与否有漏标注？不一样厚度的楼板钢筋设置与否标注齐全？
□是□否
30
主楼主体构造：有无明确楼板支座负筋的长度与否包括梁的宽度在内？
□是□否
31
主楼主体构造：检查楼板的支座负筋和板底钢筋与否标注齐全？
□是□否
32
主楼主体构造：检查楼板面标高与否与建筑图一致？
□是□否
33
主楼主体构造：检查楼板面预留洞口的布置与否与建筑图、水电图一致？
□是□否
34
主楼主体构造：检查楼梯构造图与建筑图的尺寸标注、标高、起步位置与否一致？钢筋标注与否齐全？
□是□否
35
□是□否
主楼主体构造：屋面构造图与建筑图中的女儿墙或者飘檐的定位和尺寸与否一致？有关的详图做法与否齐全？
36
主楼主体构造：屋面或者其他部位的雨棚与否有成果配筋做法？
□是□否
37
主楼主体构造：构造柱的布置与否标注？如无，与否按照构造总阐明中的规定设置？还是此外出图？
□是□否
38
主楼主体构造：检查砌体构造构造柱、过梁的钢筋和砼标号设置规定与否明确。构造柱、过梁钢筋与主体构造的连接方式。
□是□否
39
主楼主体构造：有无遗漏配筋。注意悬挑梁、短跨梁底筋、持续梁支座面筋 、通长面筋与支座面筋与否有矛盾
□是□否
40
□是□否
主楼主体构造：与否明确主次梁交接处与否需要设置吊筋？按图集规定设置还是图纸上标注有才设置？
三、给排水专业
1
全套施工图的图纸数量对照图纸目录与否完整？
□是□否
设计阐明与否有专门的阐明和明确的做法：
□是□否
2
各系统使用材料的材质及连接方式。
□是□否
3
各系统的工作及试验压力值。
□是□否
4
多种阀门的图示以及详细的功能规定。
□是□否
5
多种管道、配件和阀门的材质。
□是□否
6
消火栓的详细图集做法。
□是□否
7
水泵的扬程与楼高与否匹配。
□是□否
8
管道标识的措施、色标颜色、宽度。
□是□否
平面图、系统图、大样图
9
电梯坑与否设置了排水设施
□是□否
10
排水系统与否采用了雨、污分流，排水和雨水管道的检查口与否均已在首、顶层设置，管道与透气管的连接位置与否能满足灌水试验的规定。
□是□否
11
消防系统上与否有减压、泄压等安全使用和保证措施。
□是□否
12
有用水点的房间或管井与否均设置了地漏。
□是□否
13
屋顶与否设试验用消火栓，自动喷水灭火系统各层末端与否设有终端放水试验装置，与否有排水措施。
□是□否
14
生间给水、中水支管的做法明装还是暗装，水表的做法与否满足规范规定，安装位置能否满足检修和查表规定。
□是□否
15
与否阐明给排水设备接管尺寸及标高，阀部件的设置与否合理。
□是□否
16
与否阐明给排水设备接管尺寸及标高，阀部件的设置与否合理。
□是□否
17
消防稳压设备与否已按图集设置了安全阀等保护装置。
□是□否
18
管道井排布与否合理。
□是□否
19
系统图、平面图、大样图、通用图及引用图集的原则图是不是统一。
□是□否
20
给排水、消防管道敷设位置与建筑、构造标高、位置尺寸等有无矛盾。
□是□否
21
入市政污、雨水管接合井的管径、标高与否合适。
□是□否
22
给水管道的连接与否存在回流污染问题。
□是□否
23
污水立管底部的排水横管的连接与否满足规范规定，或采用单独出户的措施。
24
排水管与否按规范规定设置通气管及检查口、打扫口。
25
对排水室外部分进行审核：管道坡度与否注明。坡度与否足够。污水管汇流弯处与否设置检查井。其深度与否足够。
26
卫生间内排水立管管道、公共部份的消防管立管与否阻碍了门窗的启动？
四、电气专业
1
全套施工图的图纸数量对照图纸目录与否完整？
2
设计总阐明 ：设计阐明的设备安装高度、位置与否与平面图、大样图等相符。
平面图
3
插座、灯具、开关、电话、电视、对讲机、门铃、集抄线有无错漏，安装位置与否合理，与否符合建筑布置。
4
与否有大管敷设在楼板内，导致
穿梁无法通过及保护层厚度不够，与否有成排暗配管集中排列（如进竖井或集中在走廊内），导致需加厚楼板或修改安装方式。
5
暗装配电箱厚与墙厚与否匹配。
6
电话机房、信息机房等防静电板高度与否影响开关、插座高度。
7
灯具、开关、插座的安装位置、方式、高度与否合理；与其他设施的安全距离与否符合规范规定。
8
配电箱设计位置与否合理，与否便于施工。
9
照明配电箱在动力平面图和照明平面图中位置与否一致。
10
设计的线、缆与管径有弯时与否符合规范、图集规定。
11
设计给定的预留孔洞与否满足施工规定，大规格桥架、管线考虑回转半径，分支处的施 工空间，插接母线等大型线路走向、转向、相续等问题，配电箱、柜与否便于施工、维护。
12
电气图纸与土建图纸中的窗、门、后砌墙的位置、尺寸与否相符，配电箱所安墙体尺寸、构造与否符合安装规定。
13
插接母线、裸母线等防水差的大型线路考虑与水专业管道的安全距离。
系统图
14
核算所有插座回路均应设置漏电保护，图纸中与否存在未设置状况，尤其是后修改的插座回路。
15
核算电气图中用电设备（如风机、水泵）等功率、位置与暖通专业与否一致，控制回路参数与否匹配，导线规格与否满足规定。
16
与弱电、消防等联动的接点与否满足规定，包括多种电动阀的电压等级规定、位置以及各电接点压力表的设置、需要参与消防联动的配电箱、柜内弱电接口的设置。
17
强电配电系统中需设置消防强切控制连接点，与否与消防系统一一对应。
18
对照平面图，察看箱、柜的位置、控制回路、所使用设备及其控制设备与否一一对应，与否合理、与否为淘汰产品、，系统图与平面图标注与否相符（管径、敷设方式、线缆规格型号）。
19
控制系统图中的控制原理与否满足使用功能。
20
设计的线、缆与管径有弯时与否符合规范、图集规定，在弯曲部为与否存在线缆无法穿过现象。
21
弱电规定的电源在强电中与否设计；（楼宇自控箱、电视放大器箱、综合布线中转机柜等。
22
竖井、小配电间内的配电箱布置能否排开，门的启动方向与否与配电箱、柜交叉。
接地平面图、避雷平面图、等电位
23
接地装置的敷设就、连接，预埋件的敷设及焊接，接地干线的规格及敷设方式，等电位连接的位置、规格、敷设方式，避雷器的安装，设备的等电位连接或接地连接以及所使用的材料；避雷引下线的规格、敷设方式及接地电阻测试点或断接卡子的位置、标高等。
24
等电位设计与各专业设计的进出户管位置与否相符，点位数量与否一致，同步查对进出户管的材质。
25
大型设备与否设计单独等电位接点，
26
卫生间等电位箱设置位置与否合理，同步查对卫生间内其他专业管路材质与否需等电位连接。
