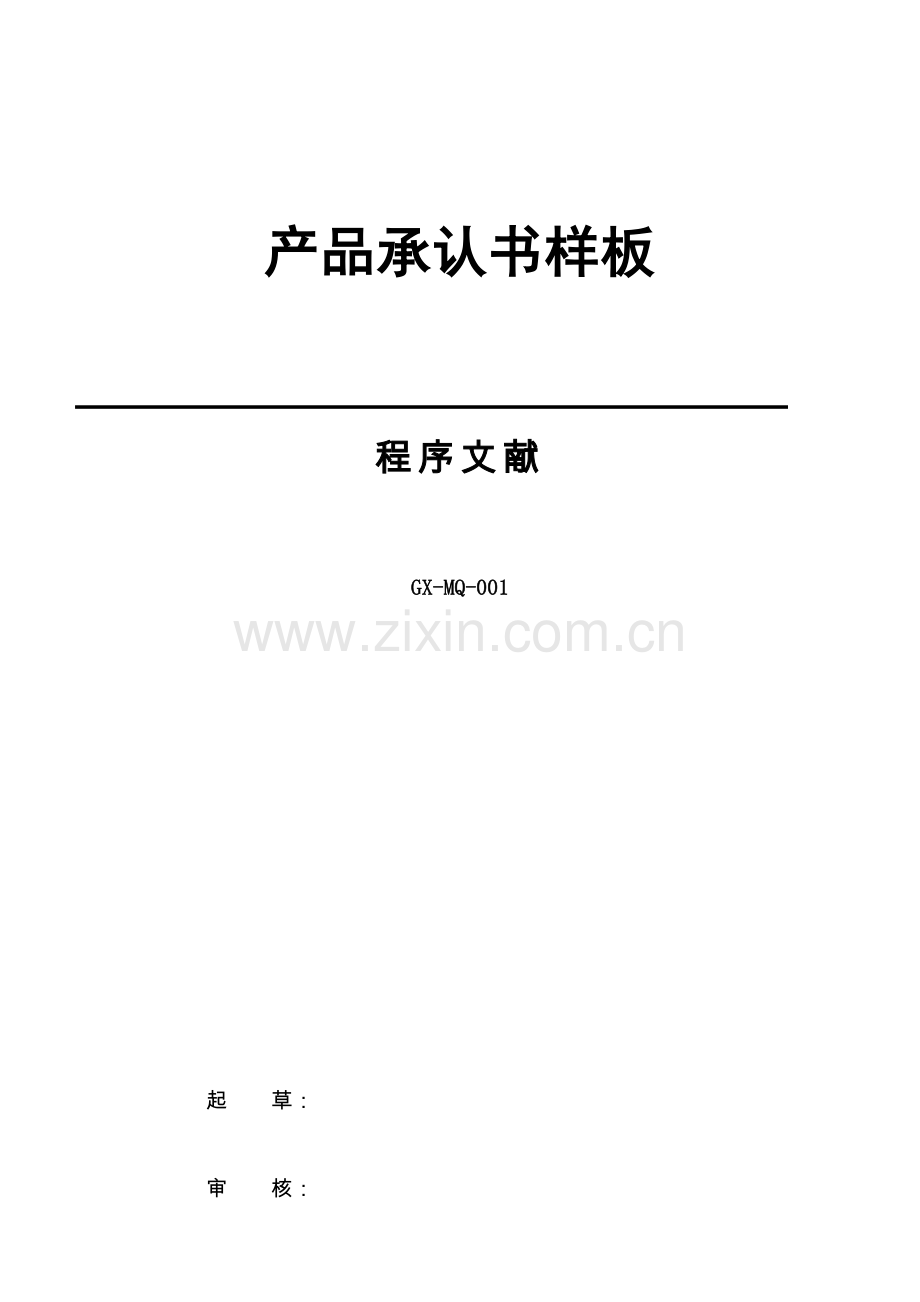

产品承认书样板

程序文献
GX-MQ-001

起 草：
审 核：
批 准：

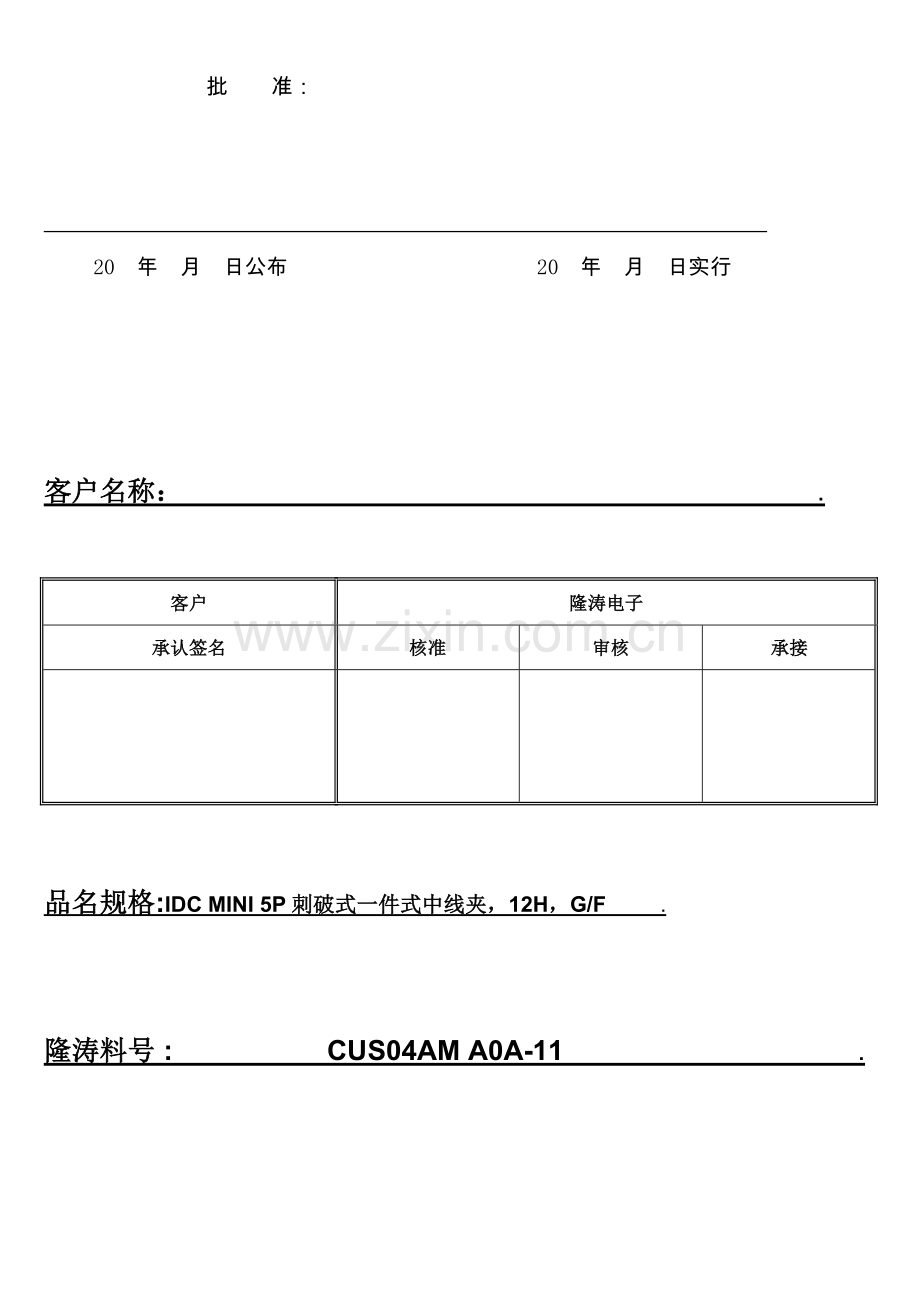

20 年 月 日公布 20 年 月 日实行

客户名称： .

品名规格:IDC MINI 5P刺破式一件式中线夹，12H，G/F .

隆涛料号 : CUS04AM A0A-11 .

客户
隆涛电子
承认签名
核准
审核
承接

版本
日期
描述
A

新发行

目录表
1
承认书使用范围 …………………………………………………………………………
2
2
参照资料阐明……………………………………………………………………………
2
3
基本规范…………………………………………………………………………………
2

3.1 産品设计及构造…………………………………………………………………
2

3.2 应用材料…………………………………………………………………………
2

3.3 电器特性…………………………………………………………………………
2

3.4 电气特性规范……………………………………………………………………
3

3.5 机械特性规范……………………………………………………………………
4

3.6 环境特性规范……………………………………………………………………
5

3.7 高频特性规范……………………………………………………………………
6-7
4
産品图面…………………………………………………………………………………
8-9

1 承认书使用范围

此承认书使用于MINI USB PLUG 刺破式连接器系列.

2 参照资料阐明

假如发生阐明与产品图面产生冲突，则以产品图面为主，假如发生阐明与被引用的参照资料产生冲突，则以此份阐明为主。

3 基本规范

3.1 产品设计及构造

此产品之设计所有有关尺寸公差将于产品图面中做阐明。.

3.2 应用材料

A. 塑胶本体 ： Thermoplastic High Temperature, UL94V-2.
B. 金属端子 ： Brass, Gold Plating on contact area, Nickel underplated all over.
C. 塑胶后盖 ： Thermoplastic High Temperature, UL94V-2.
D. 金属铁壳 ： Steel Nickel Plating on all over

3.3 电器特性

A. 额定电流： 1.0 Amps DC or AC rms. Max. @ 60 Hz.
N. 操作温度： -20℃ to +60℃.
C. 储存温度： -20℃ to +60℃.
D. 环境湿度： 20% - 80%

3.4 电气特性规范

编号
测试描述
测试程序
测试规范
鉴定
3.4.1
外观及尺寸检查
EIA 364-18
各项外观及尺寸之检测必须与USB质量规格表一致。

必须与USB规格阐明目前版本之Chapter 6之规定规范相吻合。
PASSED
3.4.2
绝缘组抗测试
EIA 364-21
此项测试程序是为了明确USB连接器绝缘组抗的原则方式，此测试用于测定由绝缘原材料和连接器上的不一样隔离层产生的电阻，当处在一种DC电流时，这些连接器的绝缘原材料隔离层会在其表面产生一种漏电流。

最低下限100 MΩ
PASSED
3.4.3
耐电压测试
EIA 364-20
此项测试程序是为了証明USB连接器在其额定的电压内其操作都是安全的。且能承受由于开关波动及其他相似现象导致的短暂的超负荷。

一般状况下，电介质必须承受每分钟100V的电压。
PASSED
3.4.4
低阶接触阻抗测试
EIA 364-23
此项测试程序是为了确认连接器公母匹配后之低阶接触阻抗的原则测试方式

最大值为50 mΩ
测试于电压20 mV 电流100 mA之条件。
PASSED
3.4.5
气温上升对电流等级测试
EIA 364-70 — Method B
此项测试程序是为了定义出原则方式来评估两相接之USB连接器对电流等级测试 。
在25 °C室温下， 以至少250V AC 及1.0A之条件，于USB连接器之任何一点温度不可上升超过30 °C。
PASSED
3.4.6
电容量测试
EIA 364-30
此项测试程序是为了定义USB连接器导体元素之间所产生的电容的原则方式。
最大值为2 pF
PASSED

3.5 机械特性规范

No
测试描述
测试程序
测试规范
鉴定
3.5.1
插入力测试
EIA 364-13
此项测试程序是为了确定插入USB连接器所需的力量。
以每分钟12.5 mm (0.492”)的速度，最大值不超过35牛顿.
PASSED
3.5.2
拔出力测试
EIA 364-13
此项测试程序是为了确定 拔出USB连接器所需的力量。
以每分钟12.5 mm (0.492”)的速度，最小值不低于10牛顿.
PASSED
3.5.3
耐久性测试
EIA 364-09
此测试程序的目的是借以鉴定电子连接器插拔行为的效应，以模拟连接器的预期寿命。
以每小时200次的速度插拔5000次。

PASSED
3.5.4
电缆拔拉测试
EIA 364-38
Test Condition A
此测试程序是为了确定当USB plug cable受到意外的轴向拉力负荷时，此负荷没有在cable或连接器上导致任何不良影响的原则措施。
以每分钟40牛顿的轴向负荷施力。

PASSED
3.5.5
机械冲击测试
EIA 364-27
Test Condition H
此测试程序是为了评估USB连接器抵御机械冲击能力的原则方式。

在对插的USB 连接器以11 ms duration 30 Gs half-sine 的震动脉冲，沿着3个垂直面每个方向冲击3次，共18次冲击，连接器不可有 1μs以上之间断。

PASSED
3.5.6
随机震动测试
EIA 364-28
Test Condition V Test Letter A
此测试条件乃应用在电子连接器在其运作期间也许遭碰到的震动有关之条件，无论是连接器在震动中能可维持正常功能，或难以维持正常功能的震动条件都需要在规范细目中清晰载明，任何一种状况，其有关规范中均需规范其中可接受的容忍度。
在对插的USB 连接器以5.35 Gs RMS 15分钟沿着3个垂直面进行震动，连接器不可有 1μs以上之间断。

PASSED

3.6 环境特性规范

No
测试描述
测试程序
测试规范
鉴定
3.6.1
热冲击测试
EIA 364-32
Test Condition I
本测试的目的在决定受测之电子连接器对于试验中所模拟其也许经历到之最差的储存﹐运送和使用过程等状况下之极端温度变化的抵御能力。其中包括极高和极低温度测试及高下温交互使用之热冲击测试。
对插的USB连接器从 –55 °C 到 +85 °C做10次循环。
PASSED
3.6.2
耐湿性测试
EIA 364-31
Test Condition A Method III
此测试程序的目的是藉此原则测试措施，来评估USB连接器的材料性质受到高溼度及热的影响。
至少168个小时（7次完整循环），USB测试必须符合EIA 364-31规定。
PASSED
3.6.3
銲锡性测试
EIA 364-52
在此处所述的可焊性测试技术应用焊技术，其并不意味着去测试或估计焊槽、焊孔其他手焊形成或SMT型端子。
USB的焊点的覆盖面必须到达95%以上，在一种小时蒸汽老化后，鉴定原则于Category 2。

N/A
3.6.4
易燃性测试
UL 94 V-0
此测试程序是为了保证热塑性塑胶符合UL的易燃性测试原则。
制造商将规定其热塑性树脂厂商对于树脂的供应提供详细的UL卡。UL卡应清晰地表明树脂的UL编号，批号，日期代码等。
PASSED
3.7 高频特性规范

No
测试描述
测试程序
测试规范
鉴定
3.7.1
Cable Impedance
(Only required for high-/full-speed)
1. 连接Time Domain Reflactometer (TDR)输出impedance / delay / skew之测试治具(note 1)，使用50 Ohm同轴电缆，对电缆输出值以加上（或真实）或减去（或赔偿）做调整，将(TDR)调整为differential TDR mode。
2. 连接测试”A系列电缆接头”于测试治具，无连接的另一头为开路。
3. 定义波形由在真实和赔偿波形之间的差异构成，以便量测 differential impedance。
4. 在整条电缆量测出最大及最小的impedances。
Zo: 90Ω ±15%
Min: 76.5Ω
Max: 103.5Ω
PASSED
3.7.2
Signal Pair Attenuation
这次试验是保证足够的信号强度，让接受端保持一种低的出错率。
1. 连接Network Analyzer 输出端口 (port 1)到attenuation测试治具输入端口。
2. 连接测试”A系列电缆接头”于测试治具，无连接的另一头为开路。
3. 校正Network analyzer和测试治具，使用原则校正工具，在被规定的频率上
4. 后续量测措施于Hewlett Packard Application Note 308-2。
5. 短路”B”系列（或Mini-B）另一头（或是裸露端，假如可受控制的电缆），测量短路反应。
6. 使用H-P App.308-2或等同软件。计算cable attenuation，计算cable 需求的resonance effects。
MHZ dB
0.064 0.08
0.256 0.11
0.512 0.13
0.772 0.15
1 2
1 0.39
8 0.57
12 0.67
24 0.95
48 1.35
96 1.9
200 3.2
400 5.8
PASSED
3.7.3
Propagation Delay
此测试是为了保证信号D+和D-两个信号都能同一时间内传到接受端。
1. 连接一种TDR sampling head output 到 D+
and D- inputs，于impedance/delay/skew
测试治具上(Note 1)，使用一条50Ω电缆于
单1信号，将TDR head调整differential
TDR mode。
2. 连接电缆于测试治具，假如可拆卸，PLUG连
接器要接上测试治具连接器。假如是受控型的， " A "系列的插头连接到测试治具连接器，并将另一端的导线焊接于测试治具。
3. 对测试电缆的两个导体在difference delay进行测
量。使用TDR找到每根导体的开路端（当impedance无限大） ，并核减两者间的time difference。
< 100 pS
PASSED
3.7.4
Capacitive Load
此测试的目的是为了保证Low-speed transmit driver杂散电容不不小于团块电容
1. 在Impedance/delay/skew治具上连接一种
Impedance Analyzer于D+ pin（Note 1），
其另一端与D – pin相连。
2. 将”A”系列的插头连接到治具，并将
series ”B” (or “Mini-B”)末端开路 。
3. 测量电容时，将Impedance Analyzer频率
设为100 kHz。
325pF±125pF
Min: 200pF
Max: 450pF
PASSED

Note 1: Impedance, propagation delay and skew test fixture.
This fixture will be used with the TDR for measuring the time domain performance of the cable under test. The fixture impedance should be matched to the equipment, typically 50Ω. Coaxial connectors should be provided on the fixture for connection from the TDR.

Note 2: Attenuation test fixture
This fixture provides a means of connection from the network analyzer to the Series “A” plug. Since USB signals are differential in nature and operate over balanced cable, a transformer or balun (North Hills NH13743 or equivalent) is ideally used. The transformer converts the unbalanced (also known as single-ended) signal form the signal generator which is typically a 50Ω output, to the balanced (also known as differential) and likely different impedance loaded presented by the cable. A second transformer or balun should be used on the other end of the cable under test, to convert the signal back to correct impedance to match the network analyzer.

标示※的为重点管控尺寸
