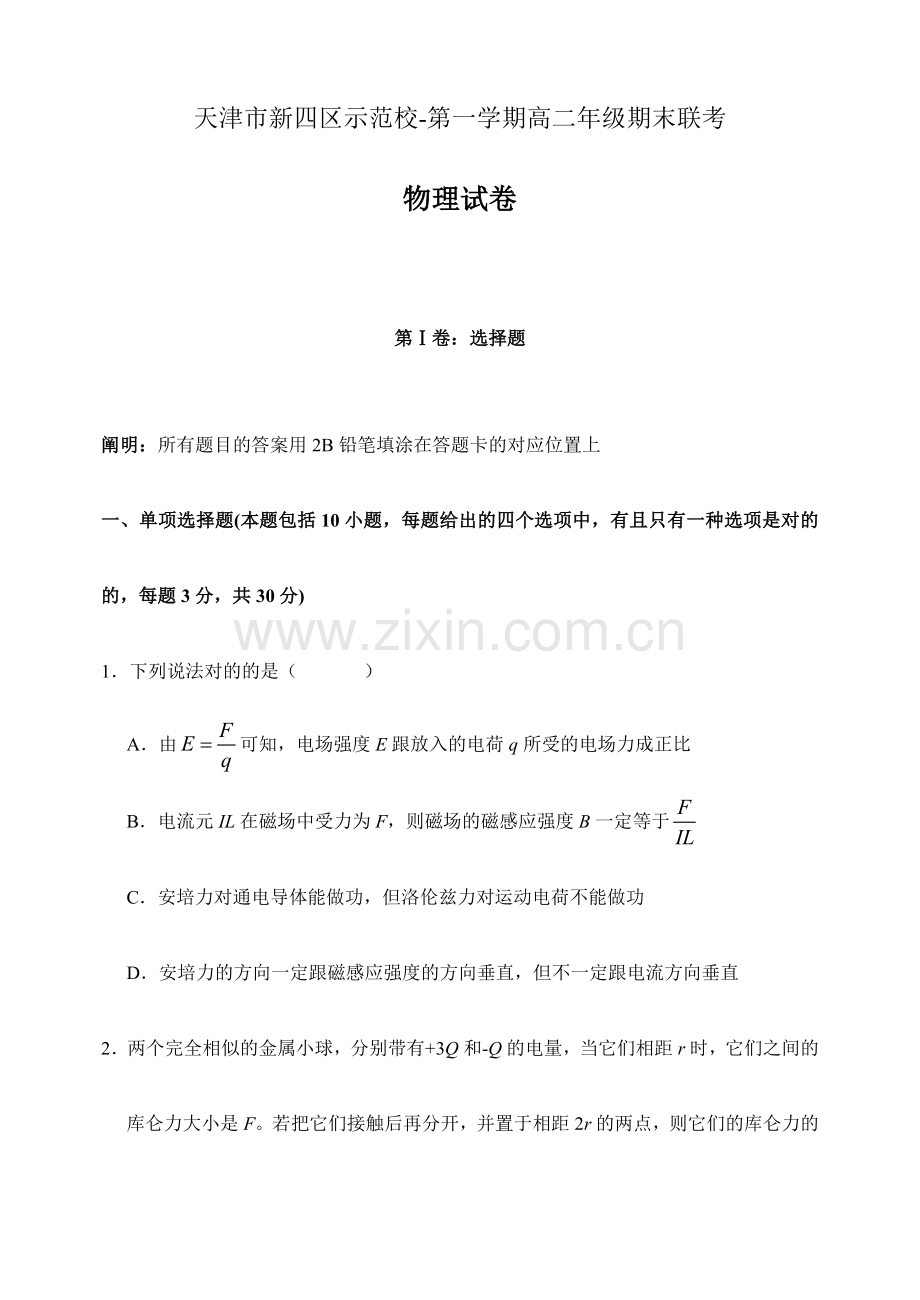

天津市新四区示范校-第一学期高二年级期末联考
物理试卷

第Ⅰ卷：选择题

阐明：所有题目的答案用2B铅笔填涂在答题卡的对应位置上
一、单项选择题(本题包括10小题，每题给出的四个选项中，有且只有一种选项是对的的，每题3分，共30分)
1．下列说法对的的是（ ）
A．由可知，电场强度E跟放入的电荷q所受的电场力成正比
B．电流元IL在磁场中受力为F，则磁场的磁感应强度B一定等于
C．安培力对通电导体能做功，但洛伦兹力对运动电荷不能做功
D．安培力的方向一定跟磁感应强度的方向垂直，但不一定跟电流方向垂直

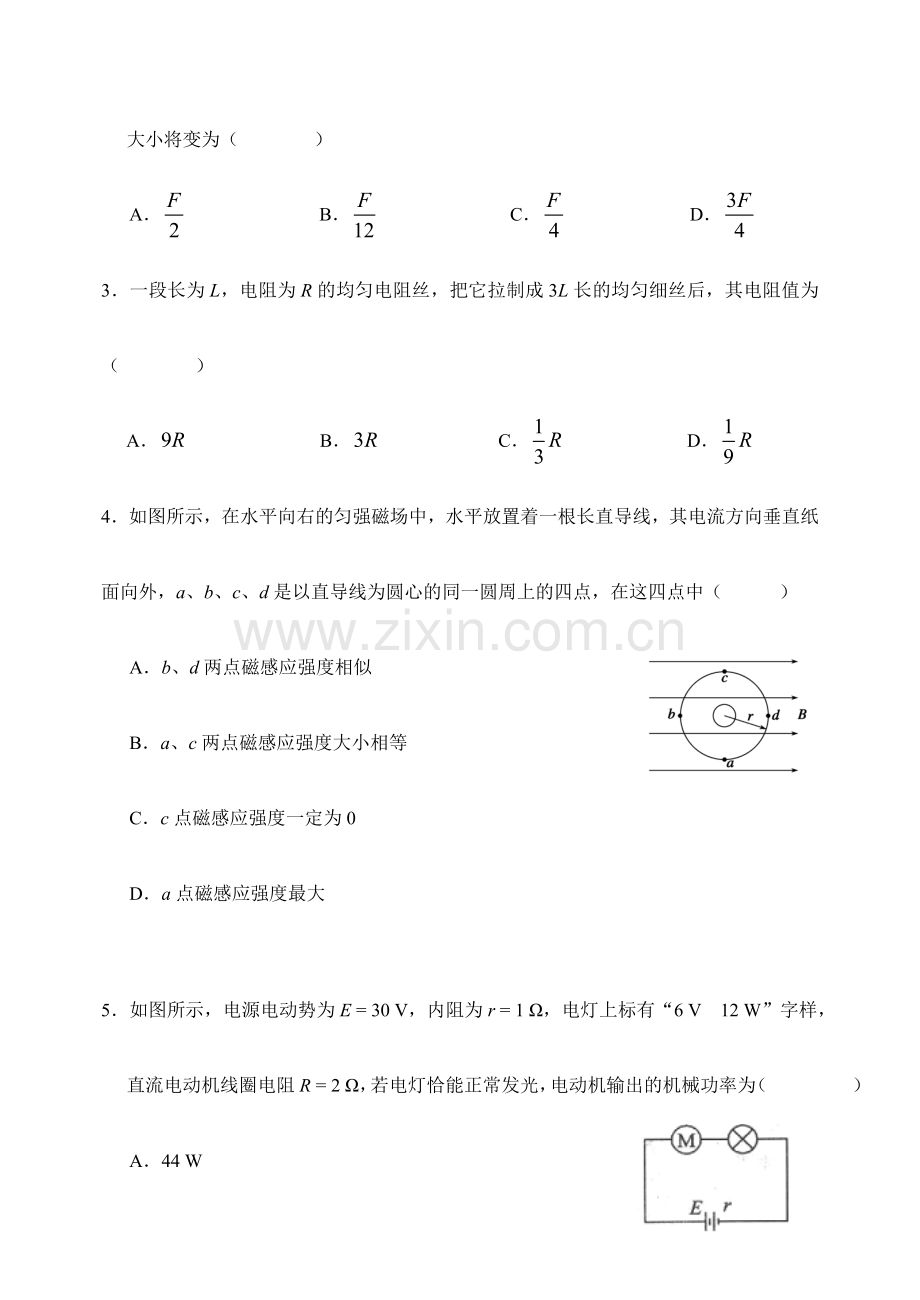

2．两个完全相似的金属小球，分别带有+3Q和-Q的电量，当它们相距r时，它们之间的库仑力大小是F。若把它们接触后再分开，并置于相距2r的两点，则它们的库仑力的大小将变为（ ）
A． B． C． D．
3．一段长为L，电阻为R的均匀电阻丝，把它拉制成3L长的均匀细丝后，其电阻值为（ ）　
A．　　 　　 B． 　　 　C． 　 　　D．
4．如图所示，在水平向右的匀强磁场中，水平放置着一根长直导线，其电流方向垂直纸面向外，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中（ ）
A．b、d两点磁感应强度相似
B．a、c两点磁感应强度大小相等
C．c点磁感应强度一定为0
D．a点磁感应强度最大

5．如图所示，电源电动势为E = 30 V，内阻为r = 1 Ω，电灯上标有“6 V 12 W”字样，直流电动机线圈电阻R = 2 Ω，若电灯恰能正常发光，电动机输出的机械功率为（ ）
A．44 W
B．8 W
C．36 W
D．60 W
6．P和Q为两个等量的异种点电荷，它们之间的连线以及连线的中垂线如图所示，规定无穷远处的电势为0。在两个电荷所产生的电场中有a、b、c三点，其中（ ）
a
c
b
P
Q
A．a点的场强最大，电势最高
B．b点的电势为0，场强为0
C．b点和c点的电势都为0，场强大小相等
D．a点的场强方向向右，c点的场强方向向上
7．如图所示，圆形区域内有垂直纸面的匀强磁场，三个质量和电荷量都相似的带电粒子a、b、c，以不一样的速率对准圆心O沿着AO方向射入磁场，其运动轨迹如图。若带电粒子只受磁场力的作用，下列说法对的的是( )
A．a粒子速率最大，在磁场中运动时间最长
B．c粒子速率最大，在磁场中运动时间最短
C．a粒子速度最小，在磁场中运动时间最短
D．c粒子速率最小，在磁场中运动时间最短
8．如图所示，带电液滴P静止于水平放置的平行板电容器的两极板之间，现稍减小两极板之间的距离，此过程中（ ）
A．P将向下运动，电势能增大
B．有电流通过电阻R，方向向右
C．电容器的电容增大，两极板上的电量不变
D．极板间的电场强度不变，两极板间的电压不变
9．回旋加速器是加速带电粒子的装置，其关键部分是两个中空的半圆D形金属盒，两盒间的狭缝中加有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处在垂直于盒底的匀强磁场中，如图所示。要增大带电粒子射出时的动能，下列措施可行的是（ ）
A．增大狭缝中的加速电压
B．减小磁场的磁感应强度
C．减小狭缝间的距离
D．增大D形金属盒的半径
10．如图所示的示波管，当两偏转电极XX′、YY′电压为零时，电子枪发射的电子经加速电压加速后会打在荧光屏上的正中间(图示坐标为O点，其中x轴与XX′电场的场强方向平行，x轴正方向垂直于纸面指向纸内，y轴与YY′电场的场强方向平行)。若要电子打在图示坐标的第Ⅲ象限，则( 　　)
A．X、Y接电源的正极，X′、Y′接电源的负极
B．X、Y′接电源的正极，X′、Y接电源的负极
C．X′、Y接电源的正极，X、Y′接电源的负极
D．X′、Y′接电源的正极，X、Y接电源的负极
二、选择题（每题4分，共16分。每题给出的四个选项中，均有多种选项是对的的。所有选对的得4分，选对但不全的得2分，有选错或不答的得0分 ）
11．在如图所示的电路中，电源电动势为E，内阻为r，将滑动变阻器的滑片向上滑动某些，稳定后（　　　 ）
A．电压表和电流表的示数都变大
B．电容器上的带电量变大
C．电源的总功率变大
D．电源的输出功率一定变大
12．一电子在电场中由a点运动到b点的轨迹如图中实线所示，图中一组平行虚线是等势面。下列说法对的的是（ ）
A．a点的电势比b点高
B．电子在a点的加速度方向向右
C．电子从a点到b点动能增长
D．电子从a点到b点电势能增长
13．如图所示，质量为m、长为L的直导线用两绝缘细线悬挂于、，并处在匀强磁场中。当导线中通以沿x轴正方向的电流I，且导线保持静止时，悬线与竖直方向夹角为θ。则磁感应强度方向和大小也许为（ ）
A．z正向，
B．y正向，
C．z负向，
D．沿悬线向下，
14．如图所示，一束质量、速度和电荷量不全相等的离子，通过由正交的匀强电场和匀强磁场构成的速度选择器后，进入另一种匀强磁场中并分裂为A、B两束，下列说法中对的的是(　 　)
A．构成A、B束的离子质量一定不一样
B．构成A、B束的离子都带正电
C．A束离子的比荷不小于B束离子的比荷
D．速度选择器中的磁场方向垂直纸面向外

第Ⅱ卷
注意事项：用黑色墨水的钢笔或签字笔将答案写在答题纸的对应位置上。
三、填空题（共17分）
15．(4分)有一只电流计，其满偏电流，内阻=100 Ω。现欲改装成量程为
3 V的电压表，则应当 （填“串联”或“并联”）一种 Ω的电阻。
16．(2分) 某同学用多用电表的欧姆挡测量一只未知阻值的电阻。他按照对的的环节操作后，测量的成果如图所示。为了使多用电表测量的成果更精确，下列操作可行的是 。
A．换×100挡，测未知阻值的电阻
B．换×100挡，欧姆调零，再测未知阻值的电阻
C．换×1挡，测未知阻值的电阻
D．换×1挡，欧姆调零，再测未知阻值的电阻
17．(5分)某电阻丝的阻值约为几百欧，现要精确测量其电阻值，提供如下试验器材：
A．电压表(0～5 V，内阻约3 kΩ) B．电压表(0～15 V，内阻约20 kΩ)
C．电流表(0～0.6 A，内阻约1 Ω) D．电流表(0～20 mA，内阻约0.4 Ω)
E．滑动变阻器(20 Ω，3 A) F．滑动变阻器(50 kΩ，0.5 A)
G．学生电源(直流6 V)、开关、导线若干
(1)试验中所用电压表应选________，电流表应选用________，滑动变阻器应选用________；(用器材前的字母表达)
(2)试验时，应选用下图中的电路图 来完毕试验。
Rx
Rx
Rx
Rx

18．(6分)用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2 V，内电阻很小。图中的定值电阻R0阻值是4 Ω，额定功率是4 W。根据试验数据作出U—I图象，如图乙所示。则蓄电池的电动势E＝ V，内阻r= Ω；若仅考虑电表内阻导致的系统误差，则 是形成误差的原因。
A．电压表的分压作用 B．电压表的分流作用
C．电流表的分压作用 D．电流表的分流作用

四、计算题(共4小题37分，要写出必要的文字阐明或公式)
19．(7分)如图所示，一带电小球质量m=1 kg，用长度L=1 m的绝缘细线悬挂在水平向右的匀强电场中，静止时悬线与竖直方向成θ = 37°，已知sin37°=0.6，cos37°=0.8，取重力加速度g=10 m/s2。
(1)求小球所受的电场力的大小F；
(2)若仅将电场强度大小忽然减小为本来的，求小球摆到最低点时细线对小球的拉力大小T。

20．(9分)如图所示，虚线PQ、MN间存在如图所示的水平匀强电场，一带电粒子质量为m、电荷量为q，从a点由静止开始经电压为U0的电场加速后，由b点垂直于匀强电场进入匀强电场中，从虚线MN的某点c(图中未画出)离开匀强电场时速度与电场方向成θ角。已知PQ、MN间距为L，带电粒子的重力忽视不计。求：
(1)带电粒子刚进入匀强电场时的速率v0；
U0
(2)水平匀强电场的场强大小E；
(3)b、c两点间的电势差U1。

21．(9分)如图所示，在平面直角坐标系中，以x轴为界，分别存在着垂直纸面的方向相反的匀强磁场，其中x轴下方的磁感应强度大小为B1＝0.20 T，x轴上方的磁场具有平行于x轴的上边界，该边界距离x轴d=1.5m。某时刻一带电粒子从第Ⅲ象限内距离x轴L=0.25 m的P点沿y轴正方向射入，其质量m＝2.0×10－8 kg、电量q＝＋4.0×10－4 C，速率v=2.0×103 m/s。(粒子重力忽视不计)，粒子恰好通过坐标原点O进入第Ⅰ象限。
（1）求粒子进入第Ⅰ象限时与y轴的夹角θ；
（2）求粒子在第Ⅲ象限内的运动时间；
（3）为使粒子不能从x轴上方的磁场上边界射出，x轴上方的磁感应强度B2的最小值为多少？

22．（12分）如图所示，位于竖直平面内的坐标系xoy，在其第三象限空间有沿水平方向的、垂直于纸面向外的匀强磁场，磁感应强度大小为B，尚有沿x轴负方向的匀强电场，场强大小为E。在其第一象限空间有沿y轴负方向的、场强为的匀强电场，并在y>h区域有磁感应强度也为B的垂直于纸面向里的匀强磁场。一种带电荷量为q的油滴从图中第三象限的P点得到一初速度，恰好能沿PO作直线运动（PO与x轴负方向的夹角为=37゜），并从原点O进入第一象限。已知重力加速度为g，sin37゜=0.6，cos37゜=0.8，问：
（1）油滴的电性；
（2）油滴在P点得到的初速度大小；
（3）油滴离开第一象限处的位置到坐标原点O的距离。

天津市新四区示范校-第一学期高二年级期末联考
物理试卷答题纸
15．　　　　　　　　　　　　　　　　　16．　　　　　　　　　
17．（1） （2）
18．

19．

U0
20．

21．

22．
