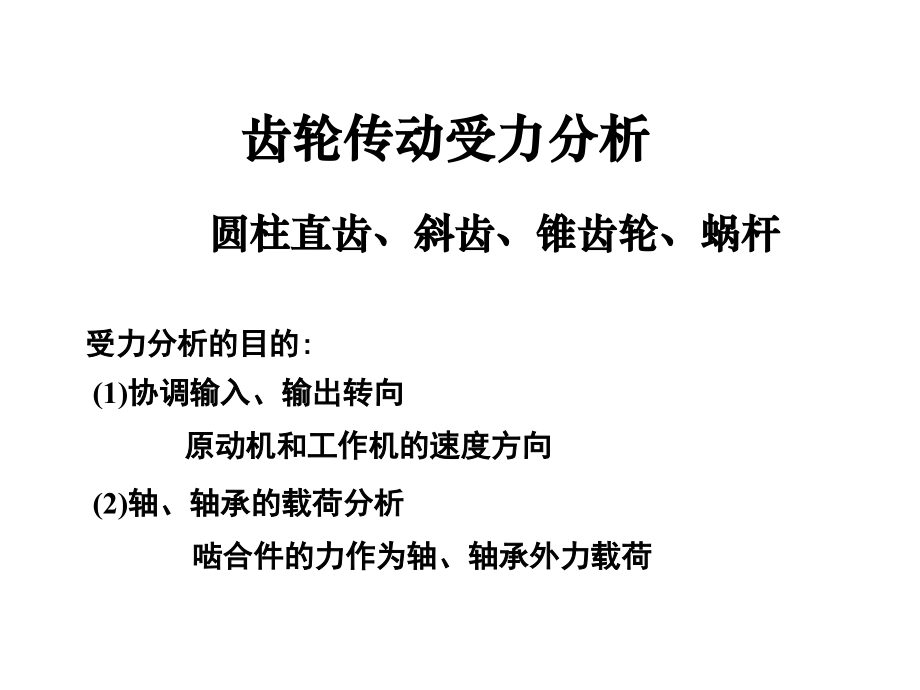

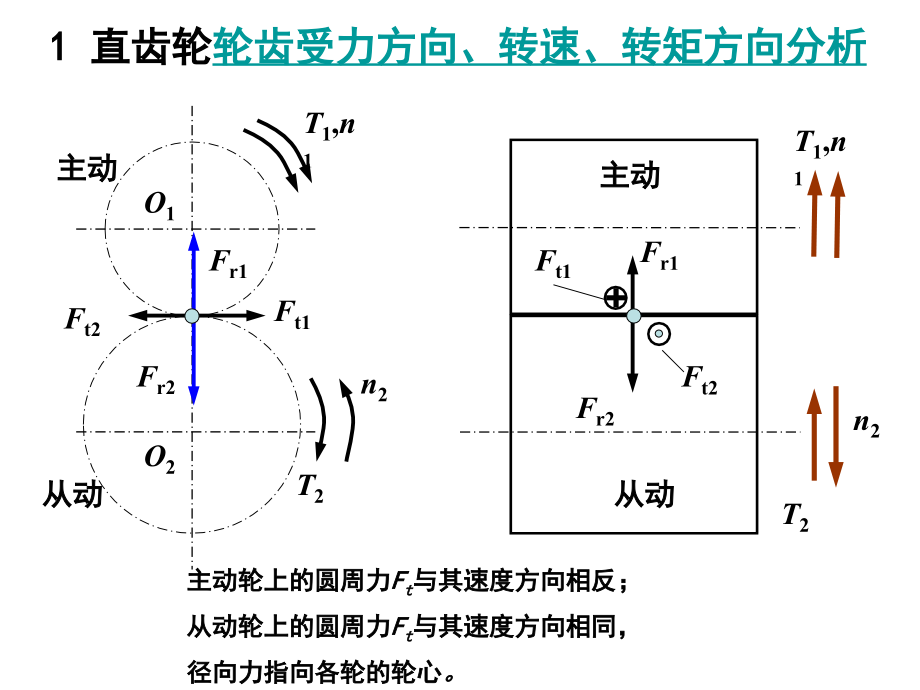

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,齿轮传动受力分析,圆柱直齿、斜齿、锥齿轮、蜗杆,受力分析的目的:,(1)协调输入、输出转向,原动机和工作机的速度方向,(2)轴、轴承的载荷分析,啮合件的力作为轴、轴承外力载荷,T,1,n,1,主动,从动,T,2,n,2,F,t1,F,t2,F,r1,F,r2,F,t1,F,t2,T,1,n,1,T,2,n,2,从动,主动,F,r2,F,r1,O,2,O,1,1 直齿轮,轮齿受力方向、转速、转矩方向分析,主动轮上的圆周力,F,t,与其速度方向相反；,从动轮上的圆周力,F,t,与其速度方向相同，,径向力指向各轮的轮心,。,T,1,n,1,主动,从动,T,2,n,2,F,t1,F,t2,T,1,n,1,T,2,n,2,从动,主动,F,r2,F,r1,F,a1,F,a2,O,2,O,1,F,a1,F,a2,F,t1,F,t2,2 斜齿轮,轮齿受力方向、转速、转矩方向分析,F,r,、,F,t,的判定与直齿轮相同。,主动轮轴向力,F,a1,左旋用左手,；右旋用右手判断。从动轮,F,a2,与其相反。,3 锥齿轮受力方向分析,T,1,n,1,n,2,T,2,F,r1,F,r2,F,a1,F,a2,主动,从动,F,t1,F,t2,O,4 两级圆柱齿轮传动的情况,输入轴,输出轴,中间轴,n,1,n,2,n,3,F,a1,F,a2,1,2,3,4,F,a3,中间轴上两个齿轮的轴向力方向相反，减轻中间轴和轴承的受力,n,3,5 锥柱两级齿轮传动的情况,输入轴,n,1,F,a2,2,3,4,F,a3,中间轴上两个齿轮的轴向力方向相反，减轻中间轴和轴承的受力,n,3,中间轴,n,2,1,n,1,F,a1,n,2,n,1,F,r1,F,r1,F,t2,F,t1,F,a2,F,r1,F,r1,n,2,1,2,2,1,6 蜗杆传动的情况,受力分析的目的:,(1)协调输入、输出转向,原动机和工作机的速度方向,(2)轴、轴承的载荷分析,啮合件的力作为轴、轴承外力载荷,
