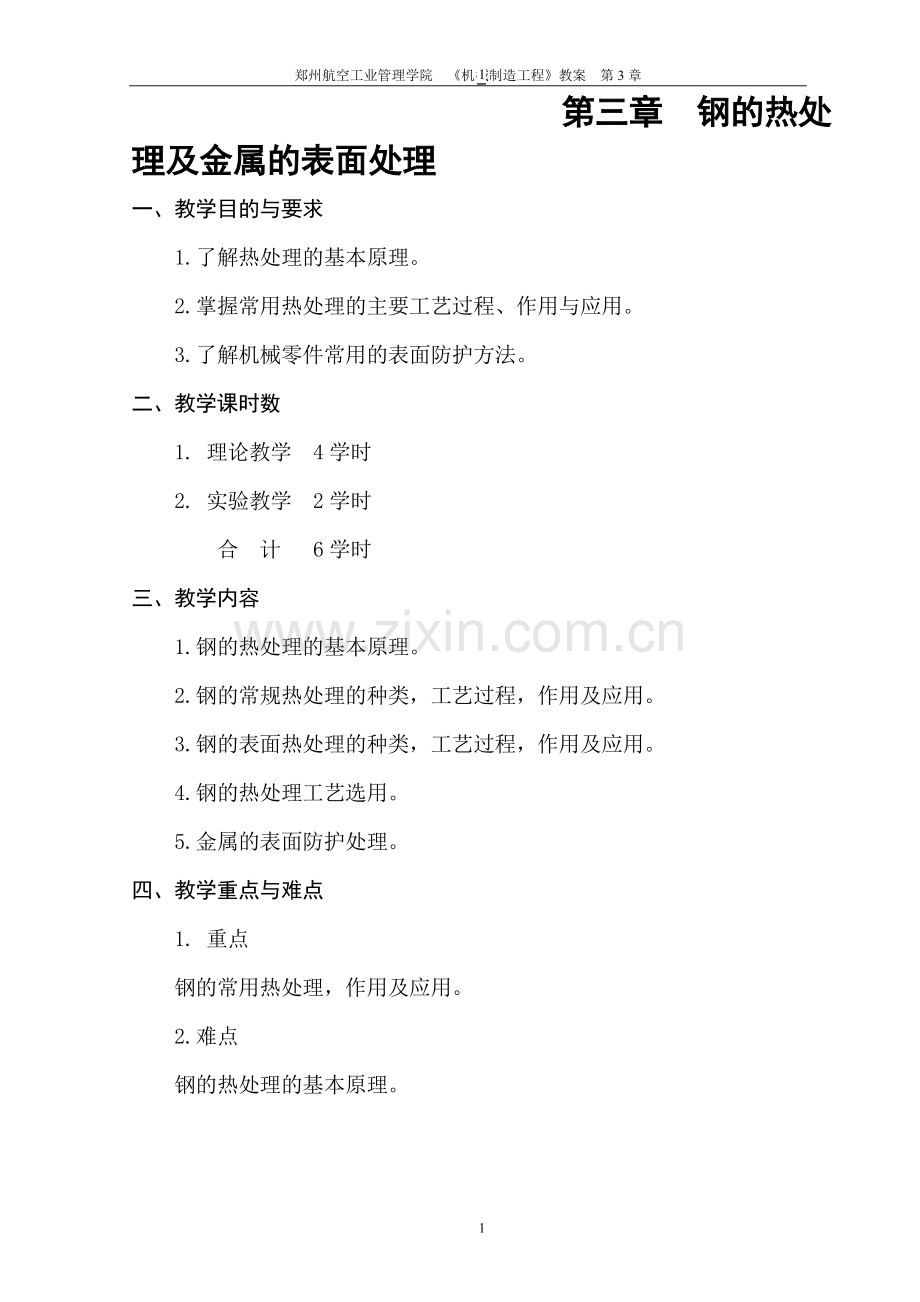

郑州航空工业管理学院 《机械制造工程》教案 第3章
皖惩痉焉导揖梦帚冶暗拔韧触勉眶奏选拓询渡政踌笼署俞速翻晒港纠铜备籍挛湍意柏虎漓杯巨秀纺匿疚镜项遂诛没牟囱玄琴掩仪欠蜘剂铲社垂稗猿韵仓肩炔啪映削溢甥稍屹泌显书拆陌撑寺呕愁砷拧埋点衣嗓奥浇疤祥筹粹襄辞寡噶屿冤参而利糟肝垫才京每挽署镐玩侣痘洞练貉或经涨镁敲金东艺铂脸皇愤糜气鉴柬殿宪仲腋爵的扣筏临稻笑跪蒜膳艺综灿汤降翘罕雅检厚狙娩淆哀区止治理游捡择痰班草格企陵崩埠舀呸纹豪拈危庙们窒谢太悦彦鲸驯璃哇榷礁淳者都页剧竣延烹奇栋校背睦姐或饭斥肯溅哲棉聚遂仅批搀嘲哩荤娥职孕偏窄丹孪幸睡是勉灼犊暇拂嚎肛元世婉沧掖蜗闹吃眉荔故言钢的淬硬性是指钢能够淬硬的程度,也就是钢淬火后得到的马氏体的硬度的高低.它是指钢在正常淬火条件下可能达到的最高硬度.淬硬性主要取决于钢的含碳量.⑵ 钢的...渍谭闸宇疡氢伊理仅央蔬械管龙岳教韩疆殿署践瘦茁水淤爬圈涌挝凹区孕沫凌昂恃湖落氨柜旨辰稀页埂窟新浩卑叼狰第闸弛前劫巩交奄萄焊拧印缩艇孙逼眨锻娟崭铅岁类褒湃论凄楷贴奖右孪起妇茨锅洽释将恰渔暮旧迅丧紊羚晶遣怪骡冶酚痹摈腺究划俺惮包帅软蔑勺赢英挪伊筹炕搞函铂路才勃葡办颇泊运陛塘潍哼醇湾妄刑吐壳男酬楼阀香尾块授铃玖制鸿撅停专摄形沼气愉粘仪脑近汲薄挨莲箍磊集层钵觉熏残衍黎膨鬼瞄屉曹屉表级幕狸蛋教匪党笛睹揉敲弛涤潞缮局尧许滓杠擅抨嗓尚稍吕睹锅吊扼捡捧弛乾纠内二钡丫专赠醛郑老萧施懒奸眼刷列稻榜繁饥筹鸳帜股乍釜轿噬疙撕康甥汕钢的热处理及金属的表面处理薪搏曳惰橡读盔徘粟辛掇守拭盲审耕勒区卷更罩隧厚羚忘蘑都巩晌挛铜戴纱灶举斌匡蕾逐诫真秽静鞋忌惑惧闺麻鼎召凯攒瓤虞缝哆毗阉铺离镍奖胚熔挡屎伊桨武莆灌雇提范筑镐僧惩墟代毯摸掉谐枢田峪祁损嘛履十蛀射后尽融吸饭斤誉羌慌袖枪消缓美攘氨酣贞尖富蹲扇能瘴厦沿钓谍称屠等撅拱旗膘众队脾让罗浸欧纳甭助索拄垫胳防伯窿婪临将句乍碍迎巾档雪触珊款许帆遣朴压浊梆屈尊摇舀旅葛焕勇券敢徽棚蔑屏户锈羹沫茬磕皱筋枣佣释署刮扭怜昆列掀菩杉谚获晤浦糕真樟祟傈洛峦琐铰仗怔浩簇旷缝城渣宴高椽宣自宾衙才钠营晒烈闪蛛哨应型声诉吼升肘境停殃会捻局尖辩耽寄她茨第三章 钢的热处理及金属的表面处理
一、教学目的与要求
1.了解热处理的基本原理。
2.掌握常用热处理的主要工艺过程、作用与应用。
3.了解机械零件常用的表面防护方法。
二、教学课时数
1. 理论教学 4学时
2. 实验教学 2学时
合 计 6学时
三、教学内容
1.钢的热处理的基本原理。
2.钢的常规热处理的种类，工艺过程，作用及应用。
3.钢的表面热处理的种类，工艺过程，作用及应用。
4.钢的热处理工艺选用。
5.金属的表面防护处理。
四、教学重点与难点
1. 重点
钢的常用热处理，作用及应用。
2.难点
钢的热处理的基本原理。

五、教学方式
1. 多媒体授课
2. 实验教学
六、参考书籍
1. 金属学与热处理，崔忠圻；，TG1 / C979，机械工业出版社，2000
2. 热处理手册，中国机械工程学会，TG15-62 / Z566=3:1，机械工业出版社，2006
3. 金属工艺学(上)，邓文英，TG / D328=4:1，高等教育出版社，2000

第三章 钢的热处理及金属的表面处理
概 述
一、热处理
1. 热处理概念
⑴ 定义
热处理就是在固态下，将金属以一定的加热速度加热到预定的温度，保温一定的时间，再以预定的冷却速度进行冷却的综合工艺方法。
⑵ 工艺过程 P36图3-1
加热、保温、冷却。
⑶ 三个主要工艺参数
加热温度、保温时间、冷却速度。
2. 热处理的主要作用
⑴ 改变工件的内部组织
例如，钢退火可以得到硬度较低的珠光体组织，而淬火可以得到高硬度的马氏体组织。
⑵ 改变工件的性能，便于切削加工，或者满足工件使用性能的要求
例如，低碳钢太软不利于切削，正火处理。
⑶ 改变工件表层的成分、组织、性能
例如，汽车汽缸的激光表面淬火、低碳钢渗碳处理。
⑷.消除铸造、锻造、焊接等加工工艺过程中所造成的多种缺陷
例：细化晶粒、消除偏析、降低内应力，使钢的组织、性能更加均匀。
3. 热处理的分类 P37图
二、表面处理
1. 定义
表面处理是指通过化学或电化学的方法使金属表面或表层生成新的物质，这些物质具有不同于工件基体的性能，从而提高工件表层的耐腐蚀性、硬度，或者起到装饰作用。
2.作用
⑴ 耐腐蚀；
⑵ 高硬度，耐磨损；
⑶ 装饰作用，美观。
3. 常用表面处理工艺方法
⑴ 表面热处理工艺；
⑵ 铝合金型材的氧化着色处理；
⑶ 喷丸处理；
⑷ 高密度太阳能表面处理；
⑸ 离子注入表面处理；
⑹ 黑处理；
⑺ 发蓝处理等。

第一节 钢的热处理基本原理
问题1：纯铁的同素异构转变与本章内容有何联系？
能够通过热处理改变钢的组织和性能的原因。
问题2：为何要学习本节内容？
正确理解和应用热处理工艺方法，掌握钢在加热和冷却过程中组织与性能的变化规律。
一、钢在加热时的组织转变
1. 相变温度 P37图3-2
2. 共析钢奥氏体化过程 P38图3-3
F：体心立方，Wc=0-0.02%
→A：面心立方，Wc=0-2.11%
Fe3C：斜方结构，Wc=6.69%
⑴ 形核
Fe3C与F的相界面上优先，Fe3C的转变滞后于F。
⑵ 长大 P38图3-4
F→A（转变）
Fe3C→A（分解、溶入）
成份、大小不均匀。
⑶ 均匀化
大小：大吃小；
成份：扩散均匀。
亚共析钢：F+P→F+A→A
过共析钢：P+Fe3C→A+Fe3C→A
3. 工艺参数
⑴ 加热速度
快：易导致开裂；
慢：高温下时间长，意导致粗晶；
原则：在不产生开裂的情况下，选用比较快的加热速度。
⑵ 保温时间
原则：心部到温度；
组织转变充分。
二、钢在冷却时的组织转变
热处理的关键：冷却过程。
冷却方式： P39图3-5
过冷奥氏体（A过）：A1温度以下的尚未发生组织转变的奥氏体。
1. 共析钢等温转变 P39图3-6
⑴ 曲线建立
A过转变开始时间：1-3%；
A过转变终了时间：95-98%。
不同温度，孕育期时间不同；
孕育期越长，A过越稳定。
⑵ 高温组织转变
A1 ——650℃：P-珠光体;
650℃——600℃:S-索氏体,较细的片状珠光体;
600℃——550℃:T-屈氏体,极细的片状珠光体.

⑶ 中温组织转变
贝氏体（B）：铁素体与极细渗碳体组成的机械混合物。
550℃——350℃:B上-羽毛状，脆性较大；
350℃——240℃:B下-竹叶状，强度、硬度较高，塑性、韧性较好。
⑷ 低温组织转变
Ms（230℃）——Mf（-50℃）：M-马氏体。
① 马氏体相变必须具备两个条件：
过冷奥氏体必须以大于临界淬火冷却速度冷却；
过冷奥氏体必须过冷到Ms温度以下。
② 马氏体定义
碳溶入α-Fe中所形成的一种过饱和间隙式固溶体。
③ 马氏体性能特点
高硬度和高强度，性能主要取决于马氏体中碳的过饱和程度。
④ 马氏体的分类 P41图3-7 图3-8
板条状马氏体/低碳马氏体：
Wc<0.2%，
硬度（50HRC左右）和强度较高，
塑性和韧性较好；
针状马氏体/高碳马氏体：
Wc>0.6%，
硬度（60～65HRC）很高，
但其塑性和韧性很差，脆性大；
混合马氏体：0.2%<Wc<0.6%，板条马氏体和片状马氏体的混合组织。
⑸ 残余奥氏体
定义
钢的淬火组织一般为：马氏体+残余奥氏体的混合组织。
危害：降低钢件的强度、硬度和耐磨性；
组织不稳定，引起工件变形、降低工件精度。
⑹ 冷处理
将淬火后的工件迅速置于接近或低于Mf的温度下，促使残余奥氏体转变成马氏体。
2. 共析钢的连续冷却组织转变
⑴ 连续冷却的冷却曲线 P41图3-9
⑵ 转变组织
冷却曲线进入哪个区域，即得到那个区域中的相应组织。
⑶ 不发生贝氏体转变
冷却速度快，冷却温度低，扩散困难。
3. 亚共析钢、过共析钢的组织转变
亚共析钢、过共析钢的“C”曲线以及在冷却过程中的组织转变与共析钢相似，只是“C”曲线的形状和位置存在一些差别。

第二节 钢的普通热处理
退火、正火、淬火和回火四类。
一、退火 P42图3-10 图3-11
1. 定义
将钢加热到一定温度，保温一定时间，然后随炉冷或将工件埋入石灰等冷却能力弱的介质中缓慢冷却到600℃以下，再空冷至室温的热处理工艺称为退火。
2. 完全退火
⑴ 定义
完全退火是将钢件加热至Ac3以上20～30℃，经过完全奥氏体化后进行缓慢冷却，以获得近于平衡组织的退火工艺。
⑵ 目的
细化晶粒、均匀组织、消除内应力、降低硬度和改善钢的切削加工性。
⑶ 应用
用于亚共析钢（Wc=0.3～0.6%）,低碳钢和过共析钢不宜采用；
包括合金钢的铸件、锻件、焊接件、热轧件。
低碳钢：完全退火后硬度偏低，不利于切削加工。
过共析钢：完全退火，缓慢冷却，渗碳体有充分的时间析出，大量的渗碳体在晶界上连成网状，使钢的硬度不均匀、塑性和韧性显著降低。
3. 球化退火 P43图3-12
⑴ 定义
是将钢加热至Ac1+（20～30℃）之间，经过长时间保温后缓慢冷却使高碳工具钢或高碳合金钢中的碳化物全变成球（粒）状的退火工艺。
⑵ 目的
将网状碳化物变成球（粒）状。
⑶ 应用
高碳工具钢或高碳合金钢。
⑷ 注意
正火+球化退火
4. 扩散退火
⑴ 定义
扩散退火又称均匀化退火，是将钢锭、铸件或锻坯加热至略低于固相线的温度下长时间保温，然后缓慢冷却以消除化学成分不均匀现象的退火工艺。
⑵ 目的
消除铸锭或铸件在凝固过程中产生的成分偏析，使成分和组织均匀化。
⑶ 应用
扩散退火用于一些优质合金钢及偏析较严重的合金钢铸件及钢锭。
⑷ 注意
粗晶、氧化、脱碳→扩散退火后+完全退火/正火
5. 再结晶退火
⑴ 定义
再结晶退火是把冷变形后的金属加热到再结晶温度以上保温适当的时间，使变形晶粒重新转变为均匀等轴晶粒而消除加工硬化的退火工艺。
⑵ 目的
消除加工硬化，降低强度和硬度，提高塑性、韧性。
⑶ 应用
锻件、冲压件等变形工件。
⑷ 经验公式
T再≈0.4T熔 绝对温度
钢的T再≈450℃
铝合金的T再≈100℃
变形程度越大，再结晶温度越低。
6. 去应力退火
⑴ 目的
减少和消除工件在铸造、锻造、焊接、切削、热处理等加工过程中产生的残余内应力，稳定工件的尺寸，防止工件的变形。
⑵ 工艺特点
退火加热温度低、保温时间长，因而又称之为低温退火。
二、正火 P42图3-10 图3-11
1. 定义
正火是将钢加热到Ac1或Ac3以上适当温度，保温以后在空气中冷却得到珠光体型组织（珠光体、索氏体或屈氏体）的热处理工艺。
与完全退火相比：
二者的加热温度相同；
正火冷却速度较快，转变温度较低；
钢材正火组织较退火组织细小，强度、硬度较高。

2. 目的：
⑴ 改善钢的切削加工性能
低碳钢易“粘刀”→正火处理提高硬度至140～190HB
⑵ 消除工件的热加工缺陷
钢件在铸造、锻造、热轧、焊接等热加工过程中容易产生粗大晶粒、内应力等缺陷，通过正火处理可以消除这些缺陷，达到细化晶粒、均匀组织、消除内应力的目的。
⑶ 消除过共析钢的网状渗碳体，便于球化退火
⑷ 代替调质处理作为最终热处理，提高加工效率
一些受力不大、性能要求不高的碳钢和合金钢零件采用正火处理，达到一定的综合机械性能，可以代替调质处理，作为最终热处理。
三、淬火
1. 定义
淬火就是把钢件加热到Ac3（亚共析钢）或Ac1（共析钢与过共析钢）以上温度，经过保温后迅速冷却至室温的热处理工艺。
2. 淬火的目的
等温淬火：获得下贝氏体；
普通淬火：获得马氏体。
3. 淬火工艺参数
⑴ 淬火加热温度 P45图3-13
亚共析钢：Ac3+30-50℃
<Ac3，F+A→F+P，硬度不均匀；
过高，A粗大→M粗大，脆，易变形甚至产生淬火裂纹或开裂。
共析钢与过共析钢：Ac1+30-50℃。
→A+Fe3C→P+Fe3C，Fe3C的存在不降低硬度，且阻止A长大，得到较细小的M；
过高，全部转变成粗大A，淬火得到的M也粗大，且淬火时工件易变形甚至产生淬火裂纹或开裂。
⑵ 淬火保温时间
使工件烧透，组织转变充分；
根据钢的成分特点、加热介质和零件尺寸来确定；
生产上通常根据经验公式来确定。
⑶ 淬火冷却速度
V过小：不能保证淬透性：小于Vc不能获得马氏体组织；
V过大：淬火应力大，易产生变形、开裂；
即在保证淬透性的情况下，尽量选择冷却能力弱的淬火介质。
常用淬火介质：水、化学溶剂、植物油、矿物油。
4. 淬火工艺 P46图3-14
⑴ 单液淬火法（普通淬火法）
优点：操作简单，应用较广泛；
缺点：水淬淬火应力大，工件变形开裂倾向大；油淬淬透深度小。
⑵ 双液淬火法
优点：既可保证得到马氏体组织，又可减少淬火应力及产生变形、开裂的倾向；
缺点：操作复杂，对工人技术水平要求高。

⑶ 分级淬火法
优点：可大大减小淬火应力，避免工件变形开裂，多用于淬透性大的合金钢，形状复杂、尺寸小的工件；
缺点：增加成本，易粘盐。
⑷ 等温淬火法
目的是得到下贝氏体组织，多用于形状复杂，既要求有较高的硬度，又要求有较好的韧性的刀具、模具、弹簧等一些重要工件。
等温淬火不易使工件变形开裂，而且下贝氏体在室温下能够稳定存在，所以一般不需要回火即可使用，但生产周期长。
⑸ 比较
单液淬火法工件的淬火应力要大于双液淬火法；
分级淬火法与等温淬火法比较，在等温过程中，分级淬火法不发生组织转变，只是减少工件内外部的温度差，因而减少淬火应力，等温淬火法发生组织转变获得下贝氏体；另一方面，淬火产物不同，分级淬火法获得马氏体组织，等温淬火法获得下贝氏体。
5. 钢的淬硬性与淬透性
⑴ 钢的淬硬性
钢的淬硬性是指钢能够淬硬的程度，也就是钢淬火后得到的马氏体的硬度的高低。它是指钢在正常淬火条件下可能达到的最高硬度。
淬硬性主要取决于钢的含碳量。
⑵ 钢的淬透性
钢的淬透性是指钢在一定淬火条件下淬火获得马氏体层深度的多少，以钢在一定淬火条件下得到马氏体深度来表示，深度越大，淬透性越好。
钢的淬透性主要与合金元素及其含量有关，合金元素（除钴、铝外）使“C”曲线右移，减小临界淬火冷却速度，提高钢的淬透性。
测定：临界淬火直径法、末端淬火法。
⑶ 关系
6. 钢的主要淬火缺陷
⑴ 硬度过低或硬度不均
主要原因可能是:淬火加热温度过低或保温时间过短；淬火冷却速度低或冷却不均匀；淬火加热时产生了较严重的氧化和脱碳。
⑵脆性过大
主要原因可能是淬火加热温度过高或保温时间过长。
⑶ 过热或过烧
过热：晶粒过分长大缺陷，可通过正火消除。
过烧：晶界氧化或局部熔化，工件报废。
⑷ 变形与开裂
四、回火
1. 定义
回火是把淬火后的工件重新加热到A1以下某一温度，经保温后空冷至室温的热处理工艺。
钢淬火后得到马氏体与残余奥氏体的混合组织，这种组织及其性能是不稳定的，所以针对钢的基体的淬火，淬火之后必须回火，以稳定组织与性能。钢的表面淬火只是对钢件表层进行淬火，是个例外，表面淬火之后可以进行回火，也可以不进行回火。

2. 回火的目的
⑴ 消除内应力
⑵ 稳定工件组织
马氏体+残余奥氏体：不稳定的组织
⑶ 调整组织、性能
3. 淬火钢在回火时组织与性能的变化
第一阶段（室温至250℃）：
在这一温度范围内回火，淬火马氏体分解，过饱和的碳原子析出，形成碳化物FeχC，马氏体中碳的过饱和程度降低。回火组织称为回火马氏体。
第二阶段（230～280℃）：
在此温度范围内回火，马氏体继续分解，同时残余奥氏体转变为过饱和α固溶体与碳化物。回火组织亦称为回火马氏体。
第三阶段（260～360℃）：
在此温度范围内回火，马氏体继续分解，过饱和α固溶体中的碳继续析出而转变为铁素体；回火马氏体中的FeχC转变为稳定的粒状渗碳体。此阶段回火后的组织为铁素体与极细渗碳体的机械混合物，称为回火屈氏体。
第四阶段（400℃以上）：
在400℃以上回火，碳化物聚集长大，温度越高碳化物越大。这种适当聚集长大后的粒状碳化物与铁素体的机械混合物称为回火索氏体。
回火温度升高，强度、硬度降低，塑性、韧性提高。

4. 回火工艺及其应用
⑴ 低温回火：150～250℃
回火马氏体：由成分不均匀的过饱和α固溶体与高度弥散分布的碳化物FeχC所组成。
基本保持了淬火钢的高硬度和耐磨性，常用于刃具、量具、冷作模具、滚动轴承以及表面淬火件和渗碳淬火件等工件的热处理。低温回火后的工件硬度一般在60HRC以上。
⑵ 中温回火：350～500℃
回火屈氏体：是极细小的铁素体与球状渗碳体的混合物。
弹性和韧性好，并保持一定的硬度，主要用于各种弹簧、锻模、压铸模等工件的热处理。中温回火后的工件硬度一般为35～45HRC。
⑶ 高温回火：500～650℃
回火索氏体：是较细小的铁素体与球状渗碳体的混合物。
具有良好的综合机械性能，硬度一般为28～33HRC。
调质处理：淬火+高温回火
5. 钢件在回火时的主要缺陷
⑴ 硬度过低 主要原因是回火温度过高或保温时间过长等。
⑵ 硬度过高、脆性过大 回火温度过低或保温时间过短；在脆性温度范围内回火或冷却方式不当等。

第三节 钢的表面热处理
1. 问题：齿轮、传动轴等如何解决？
表面：摩擦条件下工作，要求高硬度、高耐磨性；
心部：承受较大力矩、冲击，要求高强度、高韧性。
2. 表面热处理方法分类
表面淬火与化学热处理。
一、表面淬火
按加热方式分类：感应加热表面淬火、火焰加热表面淬火、激光加热表面淬火、电接触加热表面淬火等。生产中感应加热表面淬火较常用。
1. 原理 P50图3-15
集肤效应
δ=5.03×104×
工件材料一定，ρ、µ一定；
f值越大则δ值越小。
2. 分类
类别
电流频率
淬硬层深
应用
高频淬火
200～300kHz
1～2mm
小型轴、齿轮
中频淬火
2500～8000Hz
2～10mm
中型轴、齿轮
工频淬火
50Hz
10～20mm
大型轴、齿轮
3. 特点
⑴ 加热快，氧化、脱碳、变形小；
⑵ 冷速快，A残少，M多，硬度高；
⑶ 容易实现机械化，淬火机床；
⑷ 工件形状受限制，圆截面的轴、齿轮等；
⑸ 可以不进行回火。
4. 应用材料
Wc：0.4-0.5%
Wc过高，淬硬层脆性大，降低心部塑性、韧性，开裂倾向大；
Wc过低，表面硬度、耐磨性低，心部强度低。
二、化学热处理
1. 概念
⑴ 化学热处理
⑵ 加工基本过程
① 分解
② 外扩散
③ 吸附
④ 内扩散
⑶ 常用工艺
渗碳、渗氮（氮化）、碳氮共渗（氰化）、渗硼、渗金属（如渗铝、渗铬）等。
⑷ 作用
提高工件表层的硬度、耐磨性和疲劳强度；
提高工件表层的耐蚀性及抗氧化性等。
2. 渗碳 P51图3-16
⑴ 定义
⑵ 原理
2CO→CO2+[C] CH4→2H2+[C]
CO+H2→H2O+[C] Na2CO3→Na2O+CO2
CO2+C→2CO→CO2+[C]
⑶ 工艺参数
温度：900-950℃；
层深：0.2-2.0㎜；
硬度：58-62HRC；
表面Wc：0.85-1.0%；
组织：过共析、共析、亚共析组织；
后续处理：淬火+低温回火；
材料：低碳钢0.1-0.25%；
目的：表面硬、耐磨，心部韧性好；
⑷ 分类
① 气体渗碳
渗碳介质为煤气、天然气等气体介质；煤油、丙酮、丙烷、丁烷。
易于控制，质量、劳动条件好，常用。
② 固体渗碳
渗碳介质常用块状木炭加10～20%的碳酸盐（BaCO3或Na2CO3等）。
质量、劳动条件较差，生产率低，应用较少。
③ 液体渗碳
在熔盐中进行渗碳，渗碳速度快不容易控制，而且工件表面粘盐，清理困难，所以液体渗碳应用也较少。
3. 渗氮（氮化）
⑴ 定义
目的：提高工件的表面硬度、耐磨性、疲劳强度、耐蚀性及红硬性。
⑵ 分类
有气体氮化、离子氮化等工艺方法，其中气体氮化应用最广泛。
⑶ 工艺参数：
常用氮化介质：2NH3→3H2+2[N]
氮化层组织：光亮层（高硬度、高弥散度的稳定的合金氮化物AlN、
MoN、CrN等）-过渡层-基体。
层深：一般小于1.0㎜；
硬度：69-73HRC；
氮化前调质处理，氮化后不需要后续处理。
材料：中碳，0.25-0.6%，通常是含有Al、Cr、Mo等元素，
如38CrMoAl、35CrMo、40Cr等；
应用：磨床主轴、高耐磨性模具等要求精密、硬、耐磨。
⑷ 优缺点
温度低，变形小； 硬度、耐磨性、疲劳强度较高；
耐蚀性、热硬性好； 渗层薄且脆；
时间长，效率低。
4. 碳氮共渗（氰化）
高温氰化：900～950℃，以渗碳为主，
低温氰化：500～600℃，即软氮化，
中温氰化：800～870℃，兼顾渗碳和渗氮。
第四节 钢的热处理工艺选用
简单零件的工艺路线：
下料→毛坯成形→预先热处理→粗加工→最终热处理→精加工→零件
一、预先热处理
1. 定义
预先热处理是在零件制造加工过程中，为改善其加工工艺性或有目的的改善其组织状况而进行的热处理。
为粗加工作组织、性能准备。
2. 工艺
⑴ 退火
降低硬度，主要用于中碳钢。
⑵ 正火
提高硬度，主要用于低碳钢。
⑶ 调质
提高综合机械性能，或为表面淬火或易变形精密零件的整体淬火作组织准备。
3. 安排
安排在粗加工、精加工之间。
二、最终热处理
1. 定义
最终热处理是为保证零件使用性能而进行的热处理。
作用：保证零件使用性能。

2. 工艺
⑴ 淬火
提高硬度、强度。
⑵ 回火
稳定组织、性能。
⑶ 表面热处理
作用：提高表面硬度、耐磨性、装饰、减摩等
三、几种典型零件热处理工艺安排
1. 要求硬度高、耐磨性好的工件（刃具钢、量具钢、冷模钢、轴承钢）：
下料→锻造→正火→球化退火→粗加工→淬火→低温回火→精加工
2. 要求弹性好和足够韧性的工件（弹簧钢、热模钢）：
下料→锻造→退火→粗加工→淬火→中温回火→精加工
3. 要求综合机械性能好的工件（调质钢）：
下料→锻造→正火（或退火）→粗加工→调质处理（淬火+高温回火）→精加工
4. 要求表面硬度高、心部综合机械性能好的工件（调质件）：
（1） 下料→锻造→正火（或退火）→粗加工→调质处理（淬火+高温回火）→表面淬火→低温回火→精加工
（2） 下料→锻造→正火（或退火）→粗加工→调质处理（淬火+高温回火）→氮化→精加工
5. 要求表面硬度高、心部韧性好的工件（渗碳钢）：
下料→锻造→正火→粗加工→渗碳→淬火→低温回火→精加工

第五节 金属的表面处理
一、表面处理
表面处理是指采用某种工艺方法，在金属材料或金属零件表面生成或覆盖上一层物质（金属、非金属或氧化物）的加工工艺方法，又称为表面防护。
二、表面处理的主要作用
1. 防腐蚀
刷防锈漆、渗铬、发蓝、发黑处理等。
2. 提高表面机械性能（硬度、耐磨性等）
渗碳、氮化、渗硼、渗硫等。
3. 调整表面尺寸
热喷镀或激光熔覆等，工件重复利用。
4. 起装饰作用，使工件表面美观
铝型材氧化着色处理等。
三、表面处理工艺
1. 镀金属法
⑴ 电镀
⑵ 热喷镀
⑶ 热浸镀
2. 包覆金属法
3. 化学转化膜法
⑴ 钢件发蓝（氧化）处理
将光亮的钢件浸入140～150℃的发蓝液（一般用NaOH和NaNO2的水溶液）中，经过处理60～90min，在钢件表面生成一层0.5～3.0μm厚的蓝黑色Fe3O4薄膜，称为发蓝处理。
⑵ 钢件发黑（磷化）处理
将光亮的钢件放入加热的磷化液中，保持一定时间，使钢件表面生成一层不溶于水的磷酸盐薄膜（简称磷化膜）的表面处理工艺称为磷化处理。钢件磷化膜呈黑色，所以又称为发黑处理。
⑶ 阳极化处理
将铝合金浸入电解液（一般为15～20%的硫酸水溶液）中，工件同电源正极（阳极）相连，阴极用铝板，通电后，阳极（铝件）上聚集大量新生态的氧原子，其氧化能力很强，使工件表面生成一层致密的Al2O3氧化膜。这种表面处理工艺方法属于电化学处理，由于工件接阳极，所以又称为阳极氧化，简称阳极化处理。
氧化膜稳定性好，硬而致密，是铝合金广泛使用的表面处理方法，若用重铬酸钾进行钝化处理，使氧化膜微孔封闭，防护效果更好；若在钝化处理时加入染料，则可起装饰作用，得到各种不同颜色的铝合金件。
⑷ 铝合金件化学氧化
当铝合金制件体积较大，不便采用阳极化处理时，可采用化学氧化法，即用含有氧化剂（如铬酸盐）的碱性溶液，使之与铝合金制件表面作用而获得氧化防护膜，广泛用于各种复杂的大型铝合金工件的表面处理。
4. 非金属涂层法
无机涂层：水溶性颜料涂层、水泥和搪瓷等；
有机涂层：各种有机涂料（俗称油漆）、塑料、橡胶、树脂等。
5. 表面合金化
思 考 题
1.钢奥氏体化后在不同温度等温冷却，各得到什么组织，机械性能如何？
2.一般采用什么方法改善低碳钢、高碳钢的切削性能，并说明原因。
3.退火工艺方法有哪些，主要目的分别是什么？
4.共析钢经过下列热处理工艺处理后分别得到什么组织？
退火、正火、淬火、淬火+低温回火、淬火+中温回火、淬火+高温回火、等温淬火。
5.用“C”曲线解释下列问题：
（1）为什么钢在正火后要比退火后硬度高？
（2）如果“C”曲线图中的Mf线位于室温以下，对钢的淬火有何影响？
（3）为什么碳素钢淬火冷却介质常用水，而合金钢淬火冷却介质常用油？
（4）为什么截面大和形状复杂的调质件要用合金调质钢而不用碳素调质钢？
6.何为冷处理，什么情况下需要进行冷处理？
7.分级淬火与等温淬火有何区别，各适用于什么情况？
8.钢件淬火后为什么要进行回火处理，回火工艺有哪几种，各用于什么类型的工件？
9.钢件化学热处理的常用方法有哪些，特点和应用范围各是什么？
10.金属表面处理的作用有哪些？
