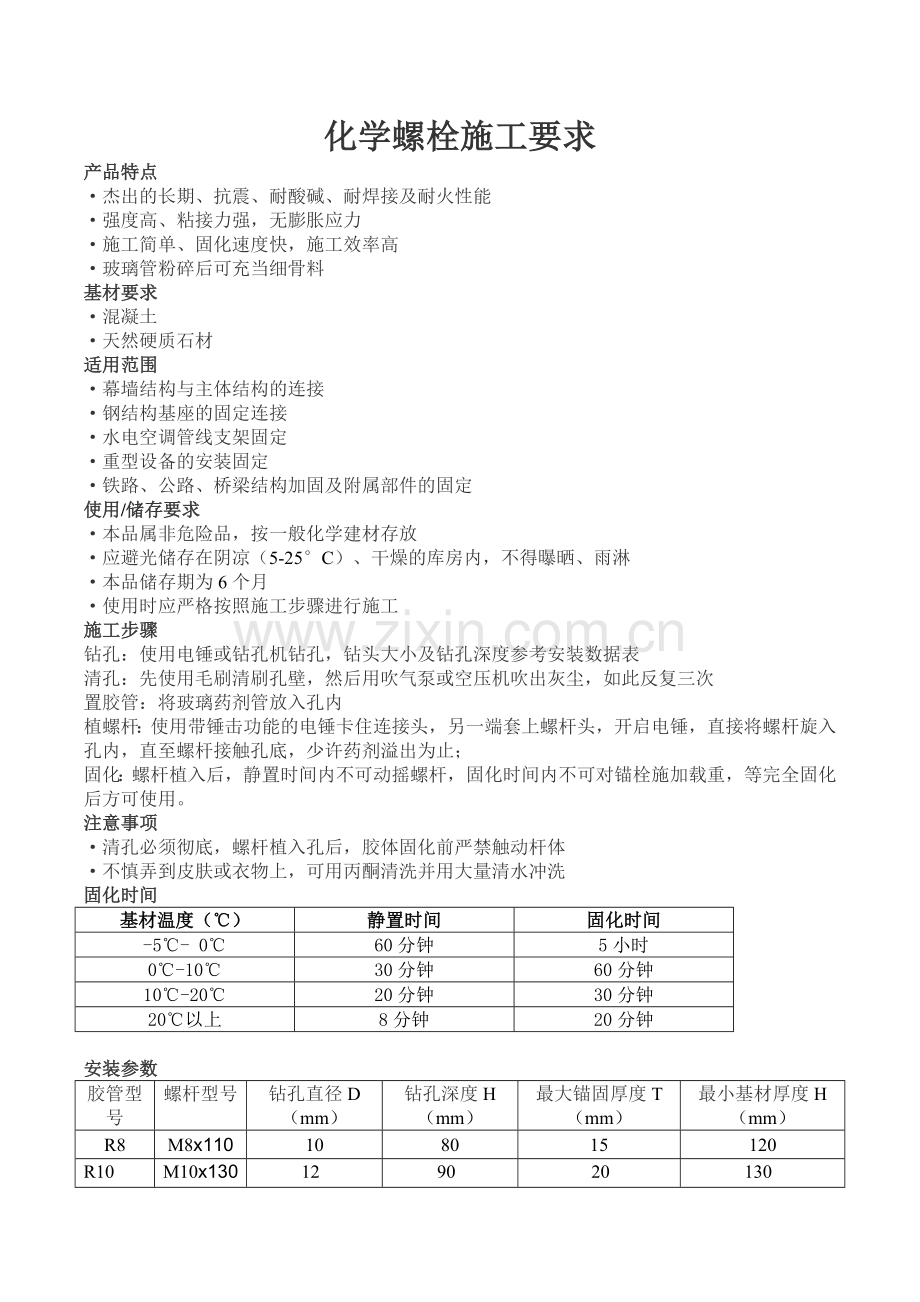

化学螺栓施工要求
产品特点
·杰出的长期、抗震、耐酸碱、耐焊接及耐火性能
·强度高、粘接力强，无膨胀应力
·施工简单、固化速度快，施工效率高
·玻璃管粉碎后可充当细骨料
基材要求
·混凝土
·天然硬质石材
适用范围
·幕墙结构与主体结构的连接
·钢结构基座的固定连接
·水电空调管线支架固定
·重型设备的安装固定
·铁路、公路、桥梁结构加固及附属部件的固定
使用/储存要求
·本品属非危险品，按一般化学建材存放
·应避光储存在阴凉（5-25°C）、干燥的库房内，不得曝晒、雨淋
·本品储存期为6个月
·使用时应严格按照施工步骤进行施工
施工步骤
钻孔：使用电锤或钻孔机钻孔，钻头大小及钻孔深度参考安装数据表
清孔：先使用毛刷清刷孔壁，然后用吹气泵或空压机吹出灰尘，如此反复三次
置胶管：将玻璃药剂管放入孔内
植螺杆：使用带锤击功能的电锤卡住连接头，另一端套上螺杆头，开启电锤，直接将螺杆旋入孔内，直至螺杆接触孔底，少许药剂溢出为止；
固化：螺杆植入后，静置时间内不可动摇螺杆，固化时间内不可对锚栓施加载重，等完全固化后方可使用。
注意事项
·清孔必须彻底，螺杆植入孔后，胶体固化前严禁触动杆体
·不慎弄到皮肤或衣物上，可用丙酮清洗并用大量清水冲洗
固化时间
基材温度（℃）
静置时间
固化时间
-5℃- 0℃
60分钟
5小时
0℃-10℃
30分钟
60分钟
10℃-20℃
20分钟
30分钟
20℃以上
8分钟
20分钟

安装参数
胶管型号
螺杆型号
钻孔直径D（mm）
钻孔深度H（mm）
最大锚固厚度T（mm）
最小基材厚度H（mm）
R8
M8x110
10
80
15
120
R10
M10x130
12
90
20
130
R12
M12x160
14
110
25
150
R16
M16x190
16
125
35
170
R20
M20x260
24
170
48
220
R24
M24x300
28
210
54
270
R30
M30x380
35
280
70
350
基本设计参数
尺寸
R8
R10
R12
R16
R20
R24
R30
锚固深度
80
90
110
125
170
210
280
平均极限值
拉力（KN）
20.2
30.5
45.1
71.5
128.3
180.7
245.5
剪力（KN）
15.4
24.4
35.4
65.9
102.9
125.1
185.6
设计值
拉力（KN）
10.3
13.8
19.8
34.6
54.0
77.8
163.7
剪力（KN）
7.9
12.6
18.3
28.9
52.4
75.5
121.3
备注：螺杆为普通镀锌钢。

尺寸
R8
R10
R12
R16
R20
R24
R30
锚固深度
80
90
110
125
170
210
280
平均极限值
拉力（KN）
23.7
35.3
57.9
73.9
131.1
185.8
247.5
剪力（KN）
15.4
24.4
35.4
65.9
102.9
125.1
185.6
设计值
拉力（KN）
11.3
14.6
21.6
35.3
55.2
84.2
168.3
剪力（KN）
8.3
13.1
19.0
30.5
54.1
79.1
130.6
备注：螺杆为A4不锈钢。

*以上各表数据仅供参考，具体数值视品牌不同有一定差异；
*有任何疑问，可直接与工程师联系。

配件
电锤\钻头\毛刷\空压机\连接头
