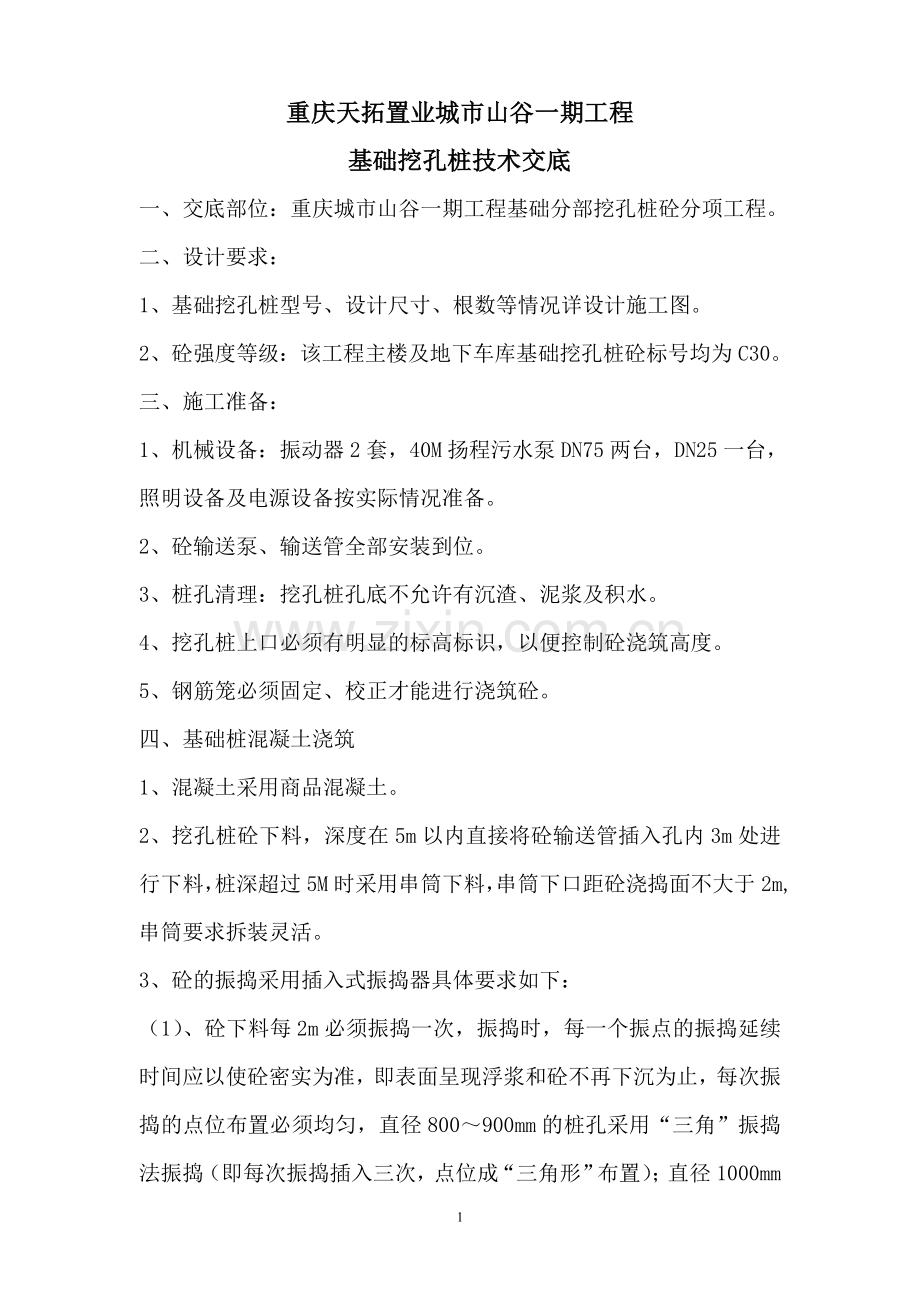

重庆天拓置业城市山谷一期工程
基础挖孔桩技术交底
一、交底部位：重庆城市山谷一期工程基础分部挖孔桩砼分项工程。
二、设计要求：
1、基础挖孔桩型号、设计尺寸、根数等情况详设计施工图。
2、砼强度等级：该工程主楼及地下车库基础挖孔桩砼标号均为C30。
三、施工准备：
1、机械设备：振动器2套，40M扬程污水泵DN75两台，DN25一台，照明设备及电源设备按实际情况准备。
2、砼输送泵、输送管全部安装到位。
3、桩孔清理：挖孔桩孔底不允许有沉渣、泥浆及积水。
4、挖孔桩上口必须有明显的标高标识，以便控制砼浇筑高度。
5、钢筋笼必须固定、校正才能进行浇筑砼。
四、基础桩混凝土浇筑
1、混凝土采用商品混凝土。
2、挖孔桩砼下料，深度在5m以内直接将砼输送管插入孔内3m处进行下料，桩深超过5M时采用串筒下料，串筒下口距砼浇捣面不大于2m,串筒要求拆装灵活。
3、砼的振捣采用插入式振捣器具体要求如下：

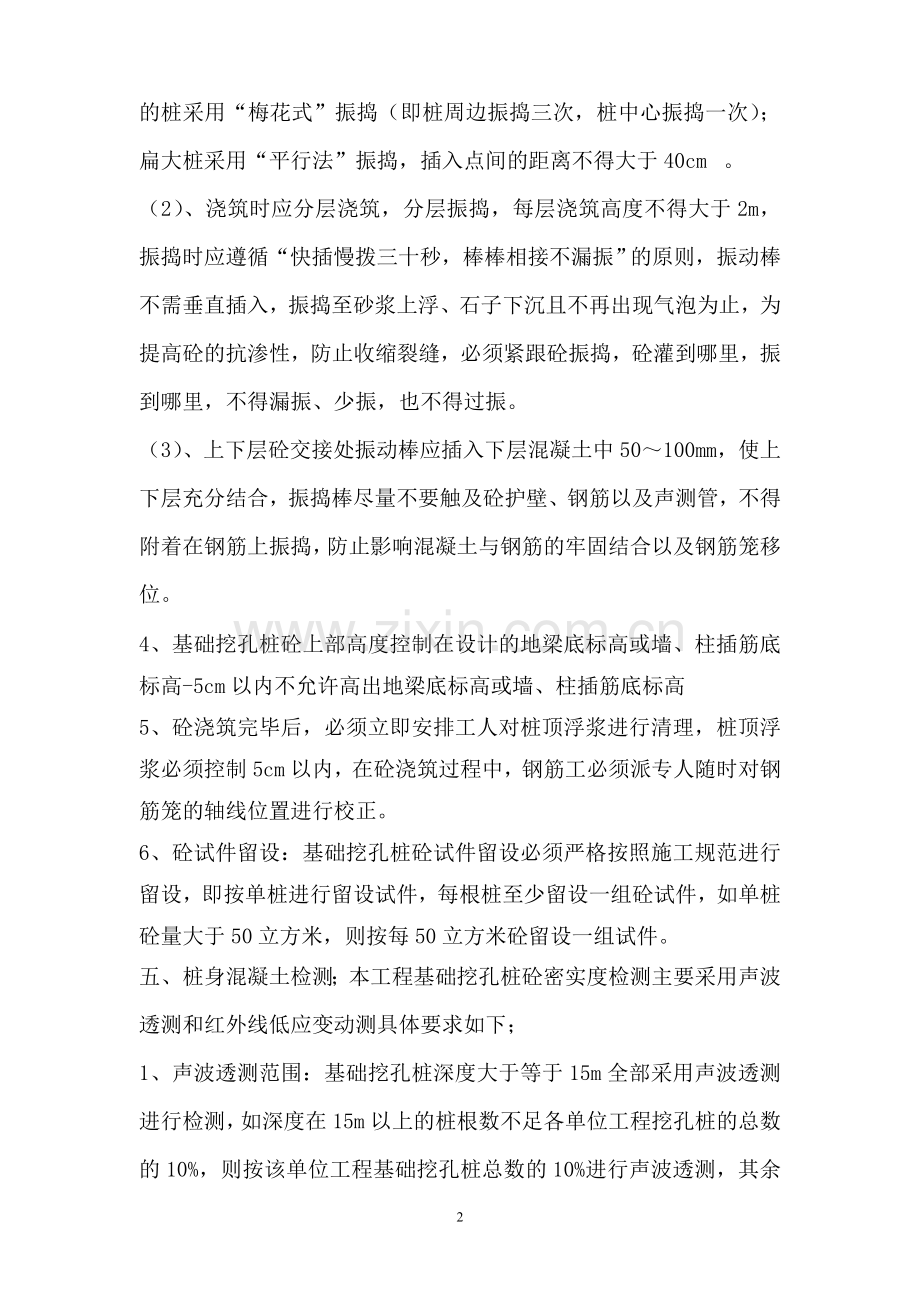

（1）、砼下料每2m必须振捣一次，振捣时，每一个振点的振捣延续时间应以使砼密实为准，即表面呈现浮浆和砼不再下沉为止，每次振捣的点位布置必须均匀，直径800～900mm的桩孔采用“三角”振捣法振捣（即每次振捣插入三次，点位成“三角形”布置）；直径1000mm的桩采用“梅花式”振捣（即桩周边振捣三次，桩中心振捣一次）；扁大桩采用“平行法”振捣，插入点间的距离不得大于40cm 。
（2）、浇筑时应分层浇筑，分层振捣，每层浇筑高度不得大于2m，振捣时应遵循“快插慢拨三十秒，棒棒相接不漏振”的原则，振动棒不需垂直插入，振捣至砂浆上浮、石子下沉且不再出现气泡为止，为提高砼的抗渗性，防止收缩裂缝，必须紧跟砼振捣，砼灌到哪里，振到哪里，不得漏振、少振，也不得过振。
（3）、上下层砼交接处振动棒应插入下层混凝土中50～100mm，使上下层充分结合，振捣棒尽量不要触及砼护壁、钢筋以及声测管，不得附着在钢筋上振捣，防止影响混凝土与钢筋的牢固结合以及钢筋笼移位。
4、基础挖孔桩砼上部高度控制在设计的地梁底标高或墙、柱插筋底标高-5cm以内不允许高出地梁底标高或墙、柱插筋底标高
5、砼浇筑完毕后，必须立即安排工人对桩顶浮浆进行清理，桩顶浮浆必须控制5cm以内，在砼浇筑过程中，钢筋工必须派专人随时对钢筋笼的轴线位置进行校正。
6、砼试件留设：基础挖孔桩砼试件留设必须严格按照施工规范进行留设，即按单桩进行留设试件，每根桩至少留设一组砼试件，如单桩砼量大于50立方米，则按每50立方米砼留设一组试件。
五、桩身混凝土检测；本工程基础挖孔桩砼密实度检测主要采用声波透测和红外线低应变动测具体要求如下；
1、声波透测范围：基础挖孔桩深度大于等于15m全部采用声波透测进行检测，如深度在15m以上的桩根数不足各单位工程挖孔桩的总数的10%，则按该单位工程基础挖孔桩总数的10%进行声波透测，其余挖孔桩采用红外线低音变动测。
2、声波透测试验管布设要求；
（1）声测管选用直径50mm的焊接钢管，接头采用机械连接或焊接，优先采用机械连接(即丝接)。
（2）声测管的安装：声测管应下端封闭、上端加盖、管内无异物、无堵塞；声测管接长时，连接处应光滑过渡，无毛刺、无内径堵塞变小。钢管应避免焊疤影响管内径。声测管应沿桩钢筋笼通长设置，且顶端应高出桩顶混凝土表面100mm以上，各声测管管口高度应一致。
（3）声测管定位；声测管用14#铁丝绑扎在钢筋笼加劲箍内侧，绑扎间距同加劲箍间距。
（4）声测管的数量按挖孔桩直径进行设置，挖孔桩的直径小于等于800mm时设置2根声测管，当挖孔桩直径大于800mm小于等于2000mm时设置3根声测管成三角形布置，当大于2m时设置4根声测管成四边形布置，扁桩沿周长方向进行布置，间距为1.5m。
六、基础挖孔桩质量管理措施；
（1）在混凝土浇筑过程中劳务公司施工员、混凝土班长、钢筋工班长以及相关人员必须跟班作业，否则罚款100元/人
（2）混凝土在浇筑过程中现场管理人员必须目测砼的质量情况是否合格，必须设置专人对混凝土的强度以及坍落度进行检查，是否符合计划要求，发现问题应立即上报项目部值班人员。
（3）如因劳务公司在施工过程中不按以上交底要求进行施工，造成该工程基础挖孔桩浇筑完成后，经检测所声波透测或动测砼质量达不到规范要求一切经济损失均由劳务公司照价赔偿给项目部，另外不合格的每根桩罚款1000元人民币（壹仟元）
七、安全管理措施；
（1）所有施工人员在砼浇筑过程中必须戴好安全帽不得酒后作业否则罚款200元/人
（2）在挖孔桩混凝土浇筑过程中，未作业的桩孔必须严密覆盖，以确保作业人员的人身安全，否则罚款50元/处。
（3）振动棒操作人员必须定人、定机操作，持证上岗，在砼振捣过程中安全带、安全绳必须佩戴齐全，否则立即停止作业并罚款500元人民币。
（4）、夜间照明设施必须准备充分，确保施工人员正常工作。

交底人签字： 接受交底人签字：
参加人员签字：
