自密实混凝土浇捣方案

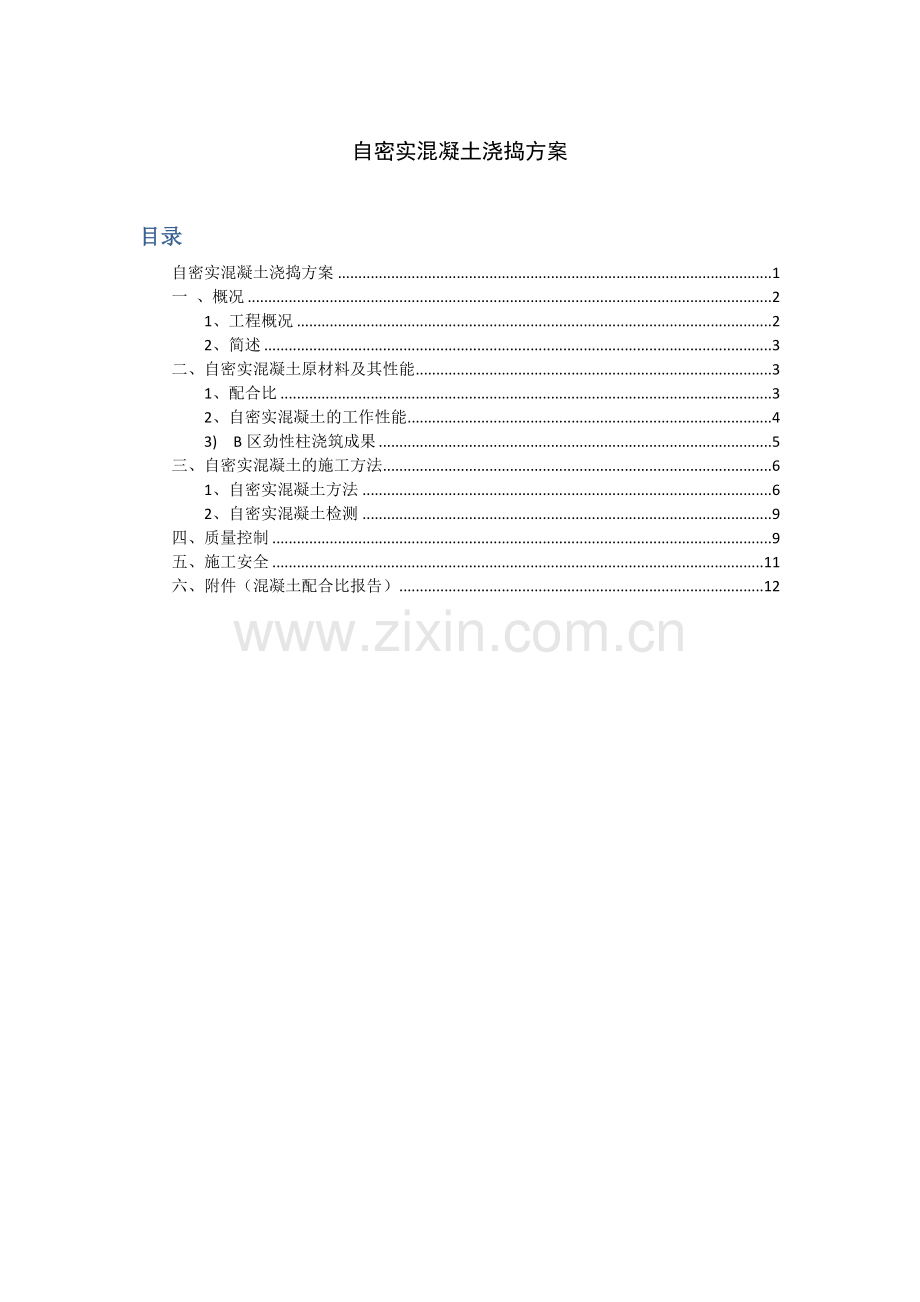

目录
自密实混凝土浇捣方案 1
一 、概况 2
1、工程概况 2
2、简述 3
二、自密实混凝土原材料及其性能 3
1、配合比 3
2、自密实混凝土的工作性能 4
3) B区劲性柱浇筑成果 5
三、自密实混凝土的施工方法 6
1、自密实混凝土方法 6
2、自密实混凝土检测 9
四、质量控制 9
五、施工安全 11
六、附件（混凝土配合比报告） 12

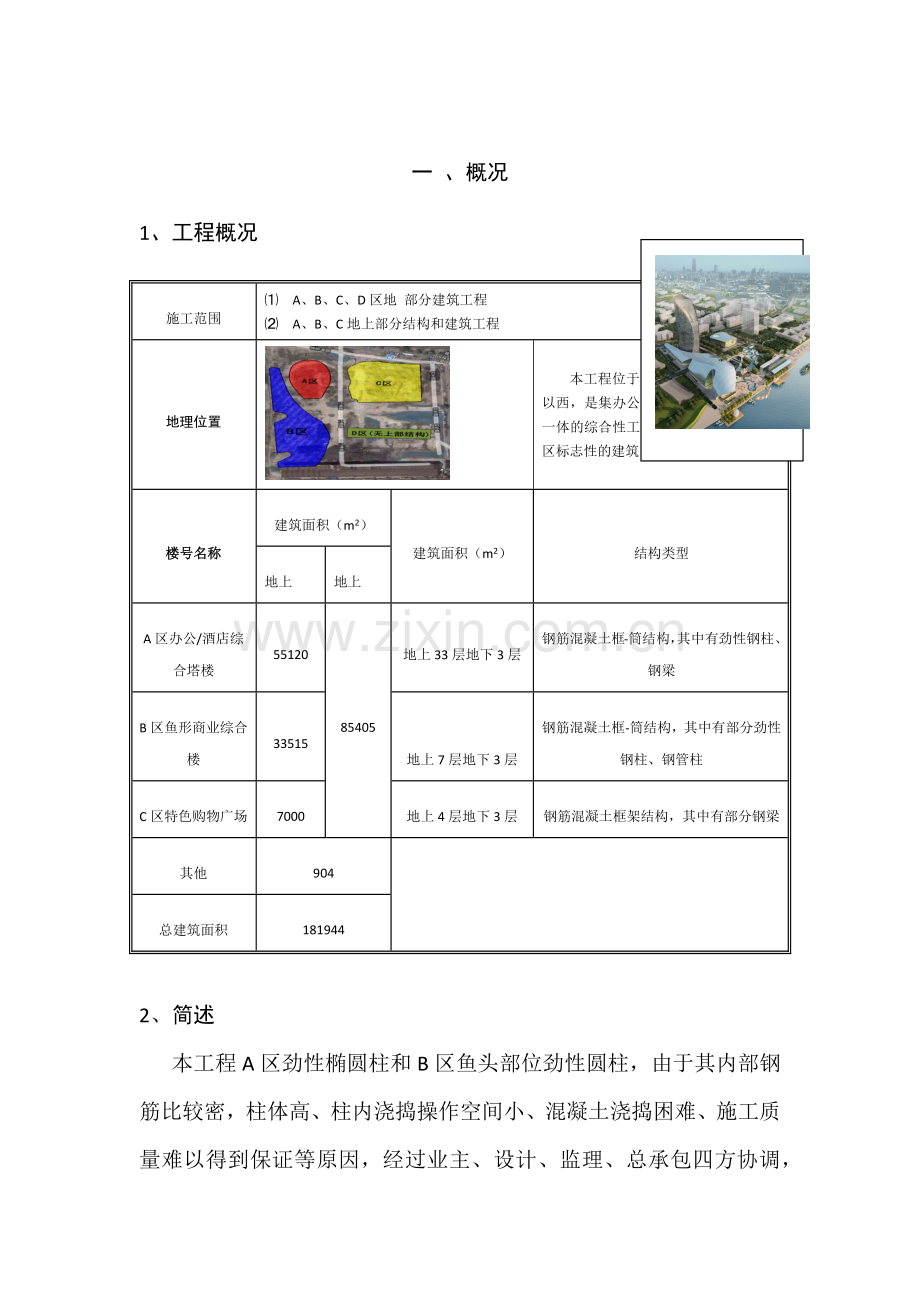

一 、概况

1、工程概况

施工范围
⑴ A、B、C、D区地 部分建筑工程
⑵ A、B、C地上部分结构和建筑工程
地理位置

本工程位于杨树浦路以南、丹东路以西，是集办公、休闲、商业、娱乐为一体的综合性工程，建成后将成为杨浦区标志性的建筑。
楼号名称
建筑面积（m2）
建筑面积（m2）
结构类型
地上
地上
A区办公/酒店综合塔楼
55120
85405
地上33层地下3层
钢筋混凝土框-筒结构，其中有劲性钢柱、钢梁
B区鱼形商业综合楼
33515
地上7层地下3层
钢筋混凝土框-筒结构，其中有部分劲性钢柱、钢管柱
C区特色购物广场
7000
地上4层地下3层
钢筋混凝土框架结构，其中有部分钢梁
其他
904

总建筑面积
181944

2、简述
本工程A区劲性椭圆柱和B区鱼头部位劲性圆柱，由于其内部钢筋比较密，柱体高、柱内浇捣操作空间小、混凝土浇捣困难、施工质量难以得到保证等原因，经过业主、设计、监理、总承包四方协调，确定采用自密实混凝土浇捣。
二、自密实混凝土原材料及其性能
1、配合比
为保证浇筑过程中混凝土能穿过窄小的空隙，自密实混凝土采用中粗砂、5~20mm的颗粒级配石子、高效减水外加剂和活性细掺合料等配制（见配合比表）。
自密实混凝土由于其流动性高，粘聚性、保塑性好，水泥浆体丰富，拌制用水量大，为了降低胶凝材料的用量和保证混凝土具有足够的强度，在混凝土配制过程中掺用高效的混凝土减水剂，降低用水量和水泥用量，以获得较低的水灰比，使混凝土结构具有所需要的强度。添加自密实混凝土外加剂，能使混凝土拌和物具有优良的流化性能和保持流动性的性能，有良好的粘聚性和泵送性、合适的凝结时间与泌水率，提高混凝土的耐久性，减少对混凝土结构的力学性能和变形性的不理影响。
自密实砼的扩展度如能保持在550±75mm就能保持砼的高流淌性，使砼有自平衡能力去填充模内空间，仅加辅助振捣即可达到砼密实的要求。施工中混凝土的扩展度不宜过大，能有效流动填充柱内空间即可。

配合比
原材料
水泥
砂
石
水
粉煤灰
外加剂
矿粉
每立方砼用量（kg）
423
705
970
50
50
7.45
100
重量比
1.00
1.67
2.29
0.34
0.12
1.76%
0.24
扩展度
550±75
砂率
42%

说

明
水 泥： PO 42.5 海螺牌
粉煤灰： 二级灰 xxxx
砂中砂： xx
外加剂： RP325 xxx
石 子： 5~20 xxx颗粒石子
矿 粉： S95 xx
水 ： 水

当原材料品种规格发生变化，本配合比无效。

2、自密实混凝土的工作性能
1）自密实混凝土工作性能
自密实混凝土(Self-Compacying Concrete,简称SCC)是高性能混凝土的一种，也有人称为高流态混凝土。自密实混凝土拌和物工作性包括以下四个方面：流动性、抗离析性、间隙通过性和自填充性。它的主要性质是混凝土拌和物具有很高的流动性而不离散，不泌水，能靠自重自行填充模板内空间，且对于密集的钢筋和形体复杂的结构都具有良好的填充性，能在不经振捣（或略作插捣）的情况下，形成密实的混凝土结构，并且还具有良好的力学性能和耐久性能。

2） 抗渗性和抗冻性
自密实混凝土的水胶比小，自填充性好，结构很致密，因此其抗渗性和抗冻性等级高，耐久性好。
3）干燥收缩性
自密实混凝土由于粗骨料用量较一般混凝土少，粉体材料用量大，用水量也大，干燥收缩会比普通强度等级混凝土的收缩要大，但差距不大。
4）抗碳化性
在自密实混凝土中，由于掺入了大量的外掺料，将降低混凝土结构的碱度，从这方面讲，它的抗碳化性能将降低。但由于其水胶比低，结构致密，就大大增强了其抗碳化性能。因此其混凝土结构总体来讲，它的抗碳化性良好。

3) B区劲性柱浇筑成果

自密实混凝土从80年代在日本开始应用于建筑工程施工后，90年代我国就开始引进，在建筑工程施工应用后，已有一整套自密实混凝土配制、施工的经验，使用后效果能够满足设计和使用功能要求。
B区5只劲性圆柱由于钢筋过密、难以保证浇筑质量，通过各方认证采用自密实混凝土浇筑工艺施工，施工简便，实体无孔洞、无缝隙、无裂纹、表面光洁、感官质量符合要求（见下图），证明自密实混凝土用于本工程施工是可行的，在复杂环境下是可操作的，只要通过精心和合理的施工操作，质量是能够得到保证的。

三、自密实混凝土的施工方法
1、自密实混凝土方法
自密实混凝土本身具有高流动、抗离析、间隙通过和自填充密实的性能，不需震捣就能自流平填充密实，为防止在浇灌时有气泡裹入不易排出产生空洞或缝隙，在现实施工过程中，加以轻微震捣能使混凝土的质量有所提高。根据我司以往对自密实混凝土的施工经验，以“易于浇捣、密实而不离析和安全有效”为原则，确定采用以下方法施工：
1） 柱模板采用定型钢模板拼装，用槽钢加固。

2） 模板表面涂刷脱模剂，模板接缝处贴双面胶。
3） 选择无雨天气浇筑混凝土。
4） 浇筑前柱底用商品砂浆接浆，砂浆所用水泥、细骨料、外加剂
的配合比必须与自密实混凝土所用相同。
5） 劲性边柱采用泵送自密实商品混凝土浇捣。浇捣时把输送管出
口放置与柱顶模板内测，延劲性钢柱边均匀灌筑混凝土，灌入一半以后用振动棒插入底部边拔边振，稍作振捣排出柱内混凝土中的气泡；振捣后拔出振动棒再浇灌上半部混凝土，柱体灌满后在插入振动棒至中间部位以下500~800mm边拔边振捣，使柱混凝土中的气泡排出，柱顶补足、排气、收平。
6） 对高度比较大的劲性柱可以采用导管插入浇灌（如下图）。

7） 对振动棒无法插入的部位，用木槌敲击模板、钢柱、钢筋或外
置震动器等辅助手段，使柱内混凝土体产生震动波，促使气泡排出即可（见下图）。

8） 清除柱顶部浮浆，用土工布或塑料布覆盖。
2、自密实混凝土检测
1、自密实混凝土扩展度：
自密实混凝土坍落扩展度与屈服应力有关，反映了拌和物的变形能力和流动性。坍落扩展速度反映了拌和物的粘性，与塑性粘度相关；坍落扩展快，反映粘度小，反之，粘度大。扩展度应控制在550±75mm，坍落扩展速度一般在3-12秒；坍落扩展后，粗骨料应不偏于扩展混凝土的中心部位，浆体和游离水不偏于扩展混凝土的四周。施工中自密实混凝土的扩展度不宜过大，能有效流动填充柱内空间即可。

2、检测方法：
扩展度检测试验设备和强度试件及方法与普通混凝土相同，唯一的区别在于一次装模，插捣5次稍作震捣即可。

四、质量控制

1）自密实砼具有高流淌性，坍落度大，施工期间的模板侧压力大，因此外模板须保证较高强度和抗变形能力，以免出现胀模，施工中确定采用定型钢模施工。施工中对每根柱子的模板尺寸、保护层、平整度、拼缝、脱模剂使用等均须认真检查，防止外形尺寸变化、漏浆和脱模剂涂刷不均匀导致混凝土的离析。
2）定型钢模进场后先对模板尺寸和质量进行验收，轴线尺寸、垂直度、表高等是否符合要求，柱身模板接缝、柱脚根部应接缝严密并坞脚。
3) 由于混凝土水固化后温度较高，需水量和收缩比较大，必须加强前期养护，浇捣后柱顶用土工布或塑料布遮盖，并适当洒水，适当延长拆模时间，以防止混凝土中的水蒸汽流失和保证拆模时混凝土有一定的强度，以免出现混凝土表面开裂和损坏混凝土表面及棱角。拆模后应立即洒水用薄膜包裹养护
4) 混凝土搅拌机和运输车在工作前应清洗干净，防止混凝土离析；混凝土运输车进入现场时应审查随车技术资料，并抽测扩展度，符合要求方可使用。
5) 为防止混凝土下落后离散无浆和新老混凝土接触处不粘接，浇捣前柱底必须接浆，接浆厚度50mm左右。
6）浇捣时选用直径30~50振捣棒振捣，对能进行机械振捣的部位，均按规程稍微振捣;对振捣棒无法达到的部位可用木锤敲击侧模和钢柱、钢筋辅助振捣，以帮助排除砼内气泡，防止过分震捣造成混凝土离析。
7）从砼的搅拌到浇筑必须在2小时以内完成，超过初凝期的砼禁止浇灌。
8）由于自密实混凝土坍落度大，为保证混凝土质量、防止混凝土离析，柱模内有水以及下雨天气禁止浇筑。

五、施工安全
1） 夜晚施工必须有足够的照明。
2） 无电工证的人员不得乱接电器设备。
3） 工前对施工机械设备进行检查，不得带病操作。
4） 岗前对作业工人进行安全技术交底，在掌握技术要领后方可上岗施工。
5） 作业工人工作中必须穿好防滑、隔电胶鞋，带好隔电橡胶手套，预防触电事故的发生。
6） 酒后不得上岗，高空作业必须遵守高空作业的安全规定。

六、附件（混凝土配合比报告）
