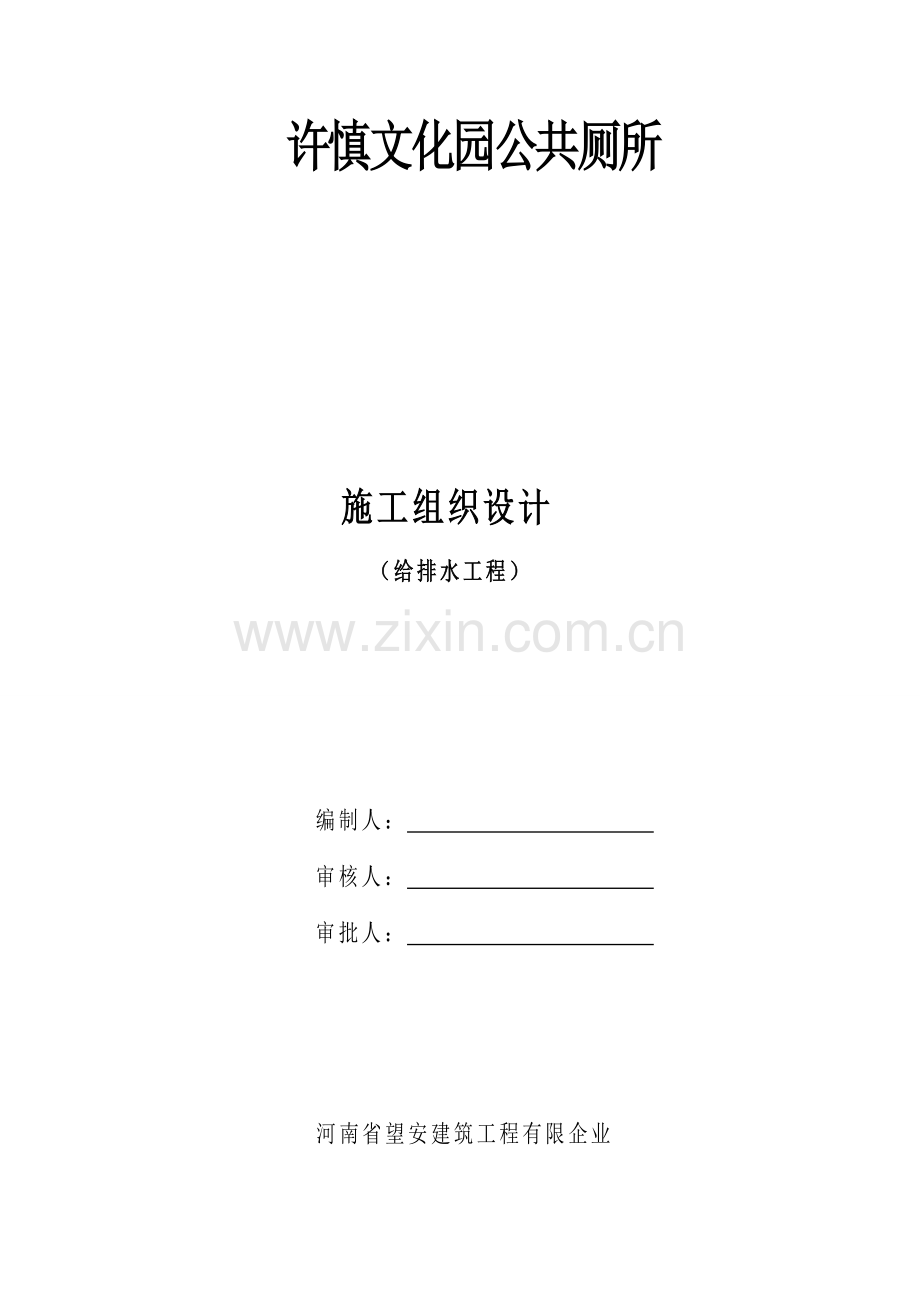

许慎文化园公共厕所

施工组织设计
（给排水工程）

编制人：
审核人：
审批人：

河南省望安建筑工程有限企业
9月25日

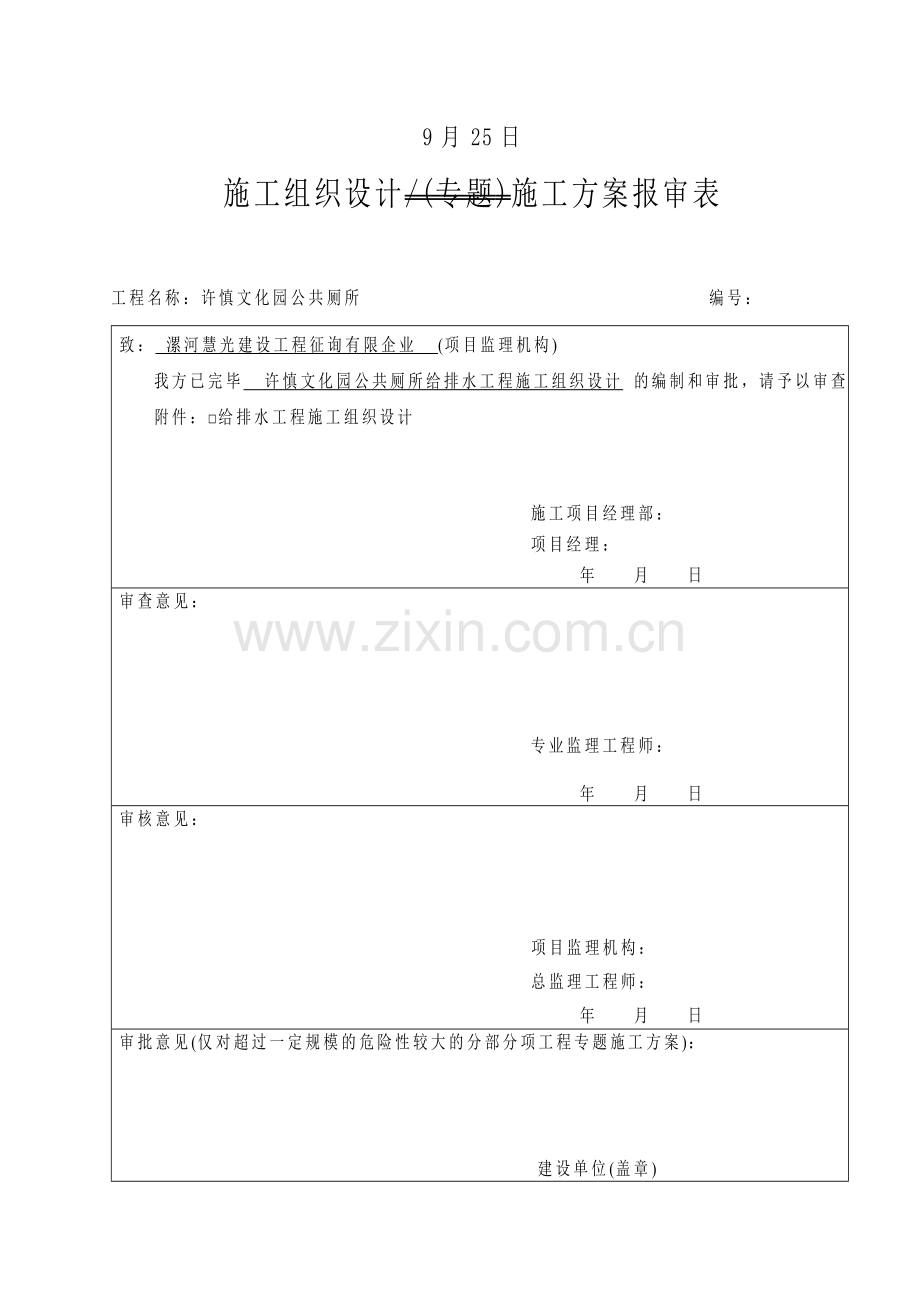

施工组织设计/(专题)施工方案报审表

工程名称：许慎文化园公共厕所 编号：
致： 漯河慧光建设工程征询有限企业 (项目监理机构)
　　我方已完毕 许慎文化园公共厕所给排水工程施工组织设计 的编制和审批，请予以审查。
　　附件：□给排水工程施工组织设计

　　　　　　　　　　　　　　　　　　　　　　　　　施工项目经理部：
　　　　　　　　　　　　　　　　　　　　　　　　　项目经理：
　　　　　　　　　　　　　　　　　　　　　　　　　　　　年　　月　　日
审查意见：

　　　　　　　　　　　　　　　　　　　　　　　　　专业监理工程师：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　年　　月　　日
审核意见：

　　　　　　　　　　　　　　　　　　　　　　 　项目监理机构：
　　　　　　　　　　　　　　　　　　　　　　 　总监理工程师：
　　　　　　　　　　　　　　　　　　　　　　　　　　　　年　　月　　日
审批意见(仅对超过一定规模的危险性较大的分部分项工程专题施工方案)：

　　　　　　　　　　　　　　　　　　　　　　　　 　建设单位(盖章)
　　　　　　　　　　　　　　　　　　　　　　　　 　建设单位代表(签字)
　　　　　　　　　　　　　　　　　　　　　　　　　　　 　年　月　　日
给 排 水 工 程 施 工 方 案
一、工程概况：
许慎文化园公共厕所，位于漯河市漯河市召陵区许慎文化园院内。由漯河市建筑设计研究院设计，漯河慧光建设工程征询有限企业监理，河南省望安建筑
工程有限企业施工。本工程为许慎文化园厕所，形式为仿汉代老式建筑，地上1 层，建筑面积257.04㎡，建筑高度5.87m。　　　　　　　　　　　　　　　　　　　
本工程采用框架构造，设计合理使用年限为50年，抗震设防烈度为6度。本建筑地基基础采用独立基础，屋面防水等级为二级；其耐火等级为二级；
本工程包括：给水系统，排水系统
1、给水系统
a. 本工程市政供水压力0.28MPa。生活给水最高日用水量为24m /d，最大时用水量7.5m /h 。由直接由市政给水管网供水。1. 生活水管：标注DN者采用供水钢塑复合管，丝接。标注de者采用PP-R管,热熔连接。
2、排水系统
a. 排水量为：最高日排水量21.6m/d，最大时排水量6.75m/h 。b. 排水采用污废合流制，污废水经化粪池处理后排入市政下水道。c. 本工程设计所选卫生洁具均为节水型。
3、管材及接口:
1. 生活水管：标注DN者采用供水钢塑复合管，丝接。标注de者采用PP-R管,热熔连接。2. 本工程卫生间排水应采用PVC-U内螺旋塑料排水管，承插式粘接。3. 消防管道：管道均采用内外热镀锌钢管，口径DN<100mm的丝接；DN≥100mm的采用沟槽式管件连接。
二、施工次序：
洞口预留→衬塑钢焊接钢管制作安装→给排水埋地干管安装→给排水主干管安装→排水支管安装→给水支管安装→施工试验→竣工清理
1、预留预埋及套管制作安装
预留预埋时应有专人按设计图纸将管道及设备的位置、标高尺寸测定,标好孔洞的部位,将预制好的模盒、预埋件在绑扎钢筋前按标志固定牢,模盒内塞入纸团、木粉等物,在浇注时有专人看护,以免移位;
1.1、套管制作、安装：
（1）本工程采用钢性防水套管。穿外墙、水池壁用钢性防水套管预埋。
（2）室内冷、热水及采暖管道穿楼板、墙体、基础设置套管。
（3）套管制作：
A．套管直径应比管径大两号，若管路保温，套管直径=管路直径+2×（保温层厚度+外缠保护层厚度）。
B．穿墙套管长度应等于墙体厚度；穿楼板套管长度应为楼板厚度加20mm,厨卫间加50mm。
（4）、套管安装：
A．安装管路时套入套管。穿楼板时套管上端应高出净地面20mm，卫生间应高出地面50mm，穿墙套管与墙面齐平。用钢筋捆绑以铅丝临时固定，待管路安装校正无误后调整位置，随即固定。
B．安装防水套管时，将加工好的防水套管在浇注混凝土前按设计部位固定好，校对合格后一次浇注，待管道安装完毕后填料塞紧、捣实。详见91SB3-36、91SB1-22。
2、管道敷设
1.给水立管、消防立管、生活污水立管在室内明装。
2.管道穿越地下室外墙,应予埋防水套管；多种管道穿越楼板时，均应预埋套管，套管下面与楼板平齐，上面高出完毕楼面50mm。
3.排水塑料管管径de≥110时穿越楼板处设阻火圈。
3、阀门及附件安装
1.阀门:给水管道上管径DN≤50mm者采用截止阀，DN＞50mm者采用蝶阀；消防管道上的阀门均采用对夹碟阀。2.附件:水泵吸水及压水管安装可曲绕橡胶接头、管道穿越沉降缝、伸缩缝时可采用不锈钢金属波纹管。地漏采用非钟罩式地漏，水封高度不不不小于50mm,地漏材质应与排水管材相匹配;地漏篦子表面应低于该处地面10mm,所有存水湾均采用防虹吸存水湾.排水系统所有三通,四通均为顺水型. 3.排水管伸缩节安装，立管应每层设一种伸缩节，横管2∽4M设一伸缩节；伸缩节之间最大间距不得不小于4M。4.检查口安装高度离地1.0m，并应高于该层卫生器具上边缘0.15m。5.通气管伸出屋面0.70m（上人屋面为2.m）PVC-U成品。6.消火栓栓口安装高度为离地1.1M，其出水方向应与设置消火栓墙面成90 。
4、排水管道安装
4.1一般规定
1.排水管道的横管与横管,横管与立管的连接,应使用45度三通或45度四通和90度斜三通或90度斜四通,应使用45度弯头或弯曲半径不不不小于4倍管径的90度弯头;
2.在生活污水管道上,设置的检查口的打扫口应符合如下规定:在立管上每二层设置1个检查口,但在最低层的有卫生器具的最高层必须设置,检查口中心距地面高度为1米，容许偏差为±20mm,并高于该层卫生器具上边缘150mm,检查口朝向应便于检修;
3.在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上设置打扫口,污水管道起点的打扫口与管道相垂直的墙面距离,不得不不小于200mm,若污水管道起点设置堵头替代打扫口,堵头与墙面距离不得不不小于400mm;
4.2室内排水管安装
4.2.1总则
（1）在整个楼层施工过程中,配合土建作好管道穿越墙壁和楼板的预留孔洞;孔洞尺寸当设计未规定期,可比管材外径大50-100mm;管道安装前,应检查预留孔的位置和标高,并清除管材和管件上污垢；
（2）楼层管道安装宜在墙面粉刷结束后持续进行，当安装中断时，敞口处用尼龙带临时封闭；
（3）管道井及吊顶内的检查口或打扫口,在检查口或打扫口位置设检修口;
（4）管道的配管规定:
锯管长度根据实测并结合各连接件的尺寸逐段确定;
（5）管道穿越楼板处的施工:
管道穿越楼板处为固定支承点时,管道安装结束配合土建支模,用C20细石混凝土分二次浇捣密实;浇注结束后,结合找平层或面层施工,在管道周围筑成厚度不不不小于20mm,宽度不不不小于30mm的阻水圈;
4.2.2材料规定
（1）管材、管件等材料有产品合格证,管材标有规格、生产厂的厂名和执行的原则号,管件上有明显的商标和规格,包装上标有批号、数量、生产日期和检查代号;
·管材水平堆放在平整的地面上,用支撑物支垫时,支垫宽度不不不小于75mm,间距不不小于1000mm,外悬的端部不不小于500mm,叠置高度不超过1500mm;
（2）管件凡能立放的,逐层码放整洁;不能立放的管件,应顺向或使其承口插口相对地排列整洁;
4.2.3管道安装
（1）按管道系统和卫生设备的设计位置,结合设备排水口的尺寸与排水管管口施工规定,配合土建构造施工,在墙、梁和楼板上预留孔洞或预埋管件;
（2）检查各预留孔洞的位置和尺寸并加以贯穿;
（3）按管道走向及各管段的中心线标识进行测量,绘制实测小样图,详细注明尺寸;
（4）按实测小样图选定合格的管材和管件,进行配管;预制的管段配制完毕后按小样图查对节点尺寸及管件接口朝向;
（5）作管道支架;
（6）土建墙面粉刷后,将材料和预制管段运至安装地点,按预留管口位置及管道中心线,依次安装管道和伸缩节,并连接各管口;
（7）管道安装自下而上分层进行,先安装立管,再安装横管,持续施工;
（8）管道系统安装完毕后,对管道进行外观和安装尺寸检查;
4.2.4立管安装
（1）立管安装前,先按立管布置位置在墙面划线并安装管道支架;
（2）安装立管时,先将管段扶正,再按规定安装伸缩节,将管子插口试插入伸缩节承口底部,将管子拉出预留间隙,在管端划出标识,最终将管端插口平直插入伸缩节承口橡胶圈中,用力应均衡,不得摇挤;安装完毕,随即将立管固定;
4.2.5横管安装:
（1）将预制好的管段用铁丝临时吊挂,查看无误后再进行粘接;
（2）粘接后迅速摆正位置,校正管道坡度,用木模卡牢接口,紧住铁丝临时加以固定,待粘接固化后,再紧固支承件,但不适宜卡箍过紧;
（3）拆除临时铁丝,并将接口临时封严;
（4）洞口支模浇筑水泥砂浆封堵;
（5）安装后的管道严禁攀踏或借作他用;

4.2.6管道检查项目、容许偏差及检查措施
序号
检查项目
容许偏差
检查措施
1
立管垂直度
（1）每米高度不不小于3 mm；
（2）5米内，全高不不小于10 mm；
（3）5米以上，每米水不小于10 mm；
全高不不小于30 mm。
挂线附和用钢卷尺测量
2
横管弯曲度
（1）每米高度不不小于2 mm；
（2）10米内，全高不不小于8 mm；
（3）10米以上，每米水不小于8 mm
作水平尺、直尺和拉线测量
3
卫生器具排水管口及横支管口的坐标
单独器具不不小于±10 mm；
成排器具不不小于±5 mm。
用水平尺或钢卷尺测量
4
横干管坡度
不得不不小于最小坡度
用水平尺或钢卷尺测量
5
卫生设备接口标高
单独器具不不小于±10 mm；
成排器具不不小于±5 mm。
用水平尺或钢卷尺测量
4.2.7验收前检查和校验：
（1）连接点或接口的整洁、牢固和密封性;
（2）支承件和固定支架安装位置的精确性和牢固性;
（3）伸缩节设置与安装的精确性,伸缩节预留伸缩量的精确性;
（4）排水系统按规定作通水试验,检查排水与否畅通,有无渗漏。
质量规定：
[1]承插管道的接口，应以麻丝填充，用石棉水泥打口,塑料排水管为承插粘接;
[2]排水管道的横管与横管,横管与立管的连接,应使用45度三通或45度四通和90度斜三通或90度斜四通,应使用45度弯头或弯曲半径不不不小于4倍管径的90度弯头;
[3]在生活污水管道上,设置的检查口的打扫口应符合如下规定:
1)在立管上应每二层设置1个检查口,但在最低层的有卫生器具的最高层必须设置,检查口中心距地面高度为1米,容许偏差土20mm,并应高于该层卫生器具上边缘150mm,检查口朝向应便于检修;
2)在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置打扫口,污水管道起点的打扫口与管道相垂直的墙面距离,不得不不小于200mm,若污水管道起点设置堵头替代打扫口,堵头与墙面距离不得不不小于400mm;
[4]塑料排水横管固定件间距为公称直径的10倍,离墙净距不小于40mm时,应采用角钢支架固定,"U"型卡应外套塑料管,与角钢支架间加软垫片,立管底部的弯管处应有支墩;
[5]出屋面通气管应使用铸铁排水管,承口设在天棚如下,塑料排水管变铸铁排水管时,详细作法参照省标LS06;
[6]塑料排水管应按规定设置伸缩节:
1)若管道穿过楼板处为固定式,每层各设1个伸缩节,伸缩节上口必须露出保护台,底层塑料排水管变铸铁排水管不不小于4米时,可不加伸缩节,但铸铁排水管承口必须露出地面40mm;
2)管道穿过浴盆端部平台时,需加同质套管,套管内用油麻填塞,油灰封口;
3)立管与水平管上的合流部的间距在2~4米时或每隔4米设伸缩节1个;
4)水平泛与其支管合流部的伸缩节需固定,并且伸缩节应设在合流部的上流侧;
5)水平管穿墙时,宜设套管。
5、各类支架制作安装
加工前要画出加工大样图，方能加工制作，孔眼的钻眼，必须用机械钻眼，严禁用气焊、电焊冲眼替代。
管道不容许有任何位移的部位，应设置固定支架如水幕头等，固定支架要牢固，固定在可靠的构造上，在管道无垂直移位，或位移很小的地方，可设活动支架，为了保证支架的耐用美观，各楼层立管架根据构造应采用落地支架，敷设在吊顶内管道，应采用吊架措施时吊杆焊接在预埋铁件上。
各类支架严禁埋设在12cm 墙上或加气混凝土内，吊顶内的管道放在托架上或吊架上，严禁放在装饰龙骨上，各类支架安装前必须做好防腐处理。
安装前，严格按设计规范规定，确定支架距离，应根据管道图纸中标高与土建施工的标高查对，用水平仪抄到墙壁或柱上，然后根据管道走向和坡度计算出每个支架的标高和位置，弹好线再进行安装。
安装时支架应牢固的固定的构造物上，横向长度应水平，墙面与管子中心线平行，不容许上翘下垂，或扭斜。在墙上固定支架时，如砖砌体，可直接埋入墙内，埋设时,应清除砖孔内的砖屑及杂物，并用水将孔洞浇洗，埋设深度应符合设计，并使用1∶3水泥砂浆，弥补饱满， 在钢筋混凝土上安装支架必须结实牢固。
6、管道系统试验
（1）在管道安装完毕后，要对系统进行水压试验，首先向系统内注水，在注水过程中要注意检查系统的中间控制阀门与否所有开放，并安排专人定岗负责操作检查。
（2）启动加压泵使系统内水压逐渐升高，先缓慢升至工作压力，停泵观测，经检查各部位无渗漏、无破裂时，无异常状况，再将压力升至试验压力，一般分2-4次升至试验压力，多种材质给水系统试验压力为工作压力的1.5倍，不得不不小于0.6MPa。
（3）试压过程中如发现接口处泄漏，及时作上记号，泄压后进行修理，再重新试压，直至合格为止。
（4）本工程管道系统在试验压力下观测10min内压力降不不小于0.02MPa,表明管道系统强度试验合格，然后降至工作压力，再做较长时间检查，此时全系统的各部位无渗漏、无裂纹，管道系统的严密性为合格。
（5）试验结束，认真如实填写管道水压试验记录，由施工、监理、建设单位人员予以签字确认。形成资料，整顿存档。
7、管道系统吹扫和清洗
管道系统强度试验合格后，分段进行吹扫和清洗；吹扫的次序一般按主管，支管，排管依次进行。
吹洗前，应将系统内的仪表予以保护，并将孔板及止回阀芯等部件拆除，妥善保管，待吹洗后再复位。吹洗时，应用锤敲打管子，对焊缝，死角和管底部位应重点敲打，但不得损伤管子。
水冲洗的排放管应接入可靠的排水井或沟内，并保证排水畅通和安全。水冲洗应以管内也许到达的最大流量或不不不小于1.5m/s的流量进行。水冲洗应持续进行，以出口的水色和透明度与入口处的目测一致为合格。管道冲洗后应将水排尽，需要时可用压缩空气吹干或采用其他保护措施。
生活给水系统水冲洗后，在投入运行前，应用每升水中含20-30mg的游离氯的水进行消毒，含氯水在管中灌满留至24小时以上，消毒完毕后用饮用水冲洗置换.
8、 质量保证措施
⑴ 建立现场质保体系，设综合施工、技术、质检三个组，面向施工班组，加强现场管理。
⑵ 及时编制各专业、专题施工方案及技术交底书，认真向班组宣讲及技术交底。
⑶ 现场设专职质检员，班组设兼职质检员，对施工的每个分项工程进行检查，评估质量等级。
⑷ 坚持按图施工，按操作规程操作，按施工及验收规范、质量评估原则进行检查，控制好每一种分项工程质量。
⑸ 现场设专职材料员把好原材料、配件、设备进场质量验收关，不合格者不予进场，不准使用。
⑹ 狠抓各专业质量通病的治理，发现问题及时处理。
⑺ 做好安装与土建及安装各专业工种间的交叉配合工作，在保证质量的基础上保证工程进度。
⑻ 常常与建设单位、设计单位、监理单位联络，及时办理工程设计变更技术签证工作。
⑼ 及时做好各分项工程，隐蔽工程验收记录，为工程验收提供原始资料以及办理交工验收和工程资料归档。
⑽ 加强全面质量意识教育，组织现场施工班组开展以“工期、质量、安全”为重要内容的小组活动，开展质量竞赛和评比活动。
9、 安全生产措施
⑴ 在企业安质部领导下建立现场安全生产体系，企业向项目组派安全生产监督员，现场设专职安全员，班组设兼职安全员，对施工全过程进行安全生产管理。
⑵ 现场设五牌一图，坚持对的使用“三宝”，坚持执行安全生产“十不准”制度。
⑶ 施工现场临时用电必须按《JGJ46-技术规范》进行。
⑷ 做好洞口、临边安全防护设施，在危险地段设安全警示牌。
⑸ 在施工现场使用电、气焊前后，必须检查周围、下部环境，防止火灾发生，做好明火作业区的防火工作。
⑹ 定期（每周一次）向全体施工人员讲评安全生产状况，进行安全意识、自我防护教育工作，做到警钟常鸣。
⑺ 定期（每月一次）进行安全检查，发现安全隐患要及时处理，坚决整改。
⑻ 针对该工程配合交叉作业面广、时间长，现场必须抓好防物体打击，防高空坠落，防触电措施。
⑼ 做到文明施工，及时清理现场环境，物料堆放整洁，安全通道畅通。
⑽ 搞好与土建等施工单位的关系，共同做好安全防护设施。
10 减少成本措施
⑴ 在保证原材料质量的基础上，比质比价择优采购，减少材料费用。
⑵ 精细核算施工用料，实行限额发料，搞好计划用料，减少材料损失。
⑶ 加强工具机具设备管理，按作业班组贯彻专人负责，减少丢失损坏，节省工具使用费。
⑷ 加强劳动力管理，合理安排人员进场，加强劳动纪律，提高机械化作业水平，减少人工费用。
⑸ 合理布置现场临时设施及施工用电、用水管线，减少反复搭设。
⑹ 做到计划施工，精心施工，各分项工程尽量一次到位，加强质量管理，减少返工和反复作业。
⑺ 搞好成品保护及现场文明施工，减少工程竣工时清理费用。
⑻ 抓好竣工检查及竣工资料搜集整顿，抓紧安装收尾，减少管理费支出。
⑼ 抓好安全生产管理，杜绝重大人身设备事故发生。
5 施工质量应遵守的规范、规程、原则
