外架脚手架搭拆方案.doc

外架搭拆方案
一、编制根据
1、建筑地基基础设计规范 GB 50007-
2、建筑构造荷载规范 GB 50009-
3、钢构造设计规范 GB 50017-
4、建筑施工扣件式钢管脚手架安全技术规范 JGJ130-
5、建筑地面工程施工质量验收规范 GB50209-
6、建设工程项目管理规范 GB/T50326-
二、脚手架工程概况

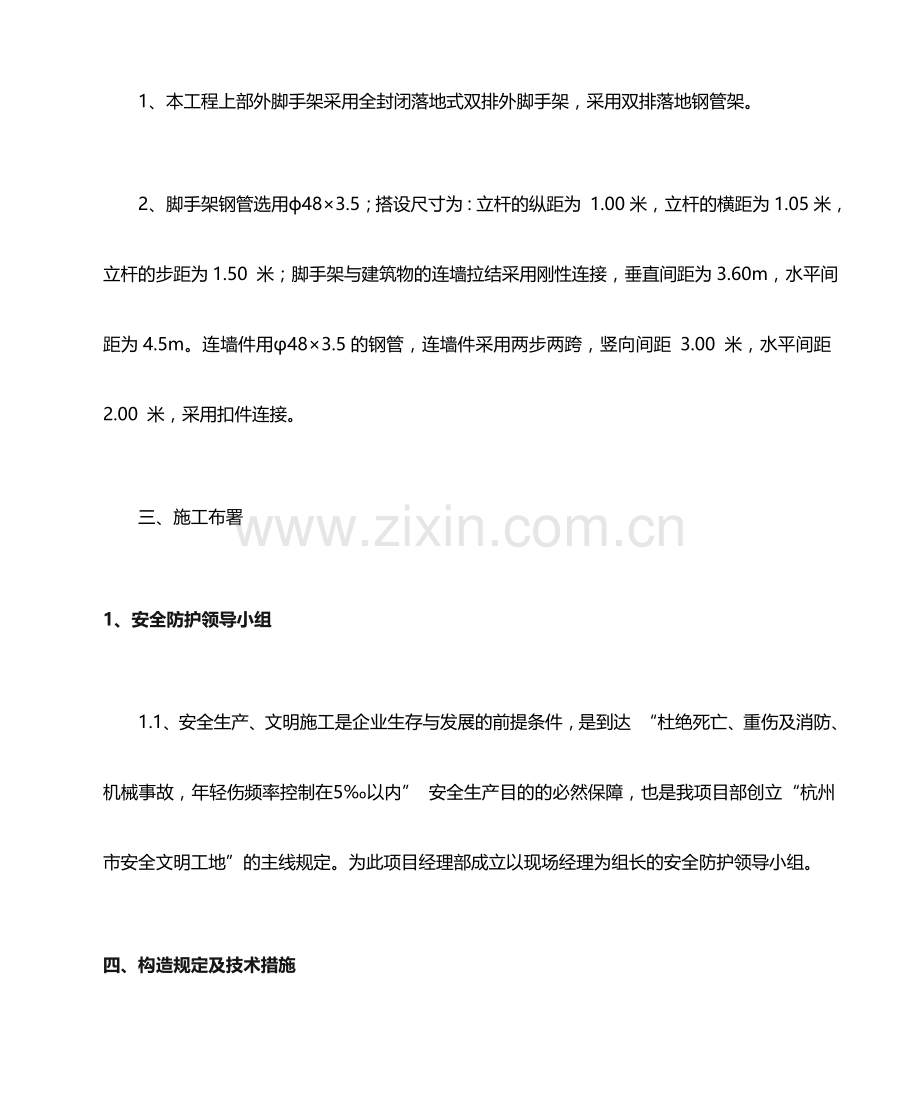

1、本工程上部外脚手架采用全封闭落地式双排外脚手架，采用双排落地钢管架。
2、脚手架钢管选用ф48×3.5；搭设尺寸为：立杆的纵距为 1.00米，立杆的横距为1.05米，立杆的步距为1.50 米；脚手架与建筑物的连墙拉结采用刚性连接，垂直间距为3.60m，水平间距为4.5m。连墙件用φ48×3.5的钢管，连墙件采用两步两跨，竖向间距 3.00 米，水平间距2.00 米，采用扣件连接。
三、施工布署
1、安全防护领导小组
1.1、安全生产、文明施工是企业生存与发展的前提条件，是到达 “杜绝死亡、重伤及消防、机械事故，年轻伤频率控制在5‰以内” 安全生产目的的必然保障，也是我项目部创立“杭州市安全文明工地”的主线规定。为此项目经理部成立以现场经理为组长的安全防护领导小组。
四、构造规定及技术措施
1、扣件式钢管脚手架的构造规定及技术措施
1.1、立杆
1.1.1、立杆接头除顶层顶步外，其他各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头防止出目前同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不不小于步距的1/3。
1.1.2、立杆在顶部搭接时，搭接长度不不不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不不不小于100mm。
1.2、大横杆
1.2.1、大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m且同一步大横杆四面要交圈。
1.2.2、大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不不不小于50cm，各接头距立柱距离不不小于纵距的1/3（本工程不不小于50cm），大横杆在同一步架内纵向水平高差不超过全长的1/300（本工程不超过50cm），局部高差不超过5cm。
1.3、小横杆
1.3.1、每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不不小于15cm。小横杆间距与立杆纵距相似，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过75cm。
1.3.2、小横杆伸出外排大横杆边缘距离不不不小于10cm，伸出里排大横杆距离构造外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。
1.4、纵、横向扫地杆
1.4.1、纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高下差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。
1.5、剪刀撑
1.5.1、本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高持续布置，所有采用单杆通长剪刀撑。
1.5.2、剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45°~60°之间（本工程所有在50°左右）。斜杆相交点处在同一条直线上，并沿架高持续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增长2~4个扣节点。所有固定点距主节点距离不不小于15cm。
1.5.3、为保证剪刀撑的顺直，同步充足考虑剪刀撑的安全作用，剪刀撑采用对接扣件连接（保证钢管和对接扣件的质量和必要平常检查）。
1.5.4、本工程除在每一拐角处设置横向斜撑外，中间每隔6跨设置一道。横
1.5.5、向斜撑在同一节间，由底至顶层呈之字形持续布置，斜杆采用通长杆件，使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。
1.6、脚手板
1.6.1、作业层脚手板采用竹笆，两端设直径为4mm的镀锌钢丝箍两道。在作业层下部加设一道水平兜网，随作业层上升，同步作业层不超过两层。首层满铺一层脚手板，以上每隔6层也需要满铺一层脚手板，并设置安全网及防护栏杆。
1.6.2、脚手板设置在三根横向水平杆上，并在两端8cm处用直径14 号镀锌钢丝箍绕2~3 圈固定。
1.6.3、脚手板应平铺、满铺、铺稳，接缝处设两根小横杆，各杆距离接缝的距离均不不小于15cm。靠墙一侧的脚手板距离构造墙的距离不不小于15cm。拐角处两个方向的脚手板重叠放置，防止出现探头及空挡现象。
1.7、连墙件
1.7.1、连墙件采用刚性连接，垂直间距为3.60m，水平间距为4.5m（连墙杆水平布置详见脚手架平面布置图）。连墙件用φ48×3.5的钢管，其与脚手架的连接采用直角扣件，第一道连墙件从约3m标高开始设置，连墙件尽量靠近主节点，偏离主节点不不小于300mm。
1.7.2、连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接；当脚手架临时不能设置连墙件时可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与地面成45°~60°夹角。
1.8、防护设施
1.8.1、脚手架满挂全封闭密目安全网，密目网采用1.8m×6.0m规格，用网绳绑扎在大横杆外立杆内侧。作业层安全网应高于平台1.2m，并在作业层下部挂一道水平兜网，在架内高度3.0m 左右设首层平网，往上每隔6步设隔层平网，施工层随层设网。
1.8.2、作业层脚手架立杆于0.6m和1.2m处设两道防护栏杆，底部侧面设18cm高的挡脚板。
2、转料平台
2.1、从经济和实用的角度考虑，卸料平台设计为落地式式型钢平台，规格为5.0m×4.5m×1.5m（长×宽×高）落地式长度为3m。平台上要设置限定荷载标牌，本工程卸料平台限重为1.5t。
2.2、主梁和次梁分别采用十字钢和工字钢，所有构件为螺栓连接，即为铰接。防护栏杆采用φ48×3.5钢管，分别在75cm和150cm处设置两道，并满布密目安全网。平台每侧设两根6×19、φ20的钢丝绳，每根绳设夹具不少于3个，钢丝绳与卸料平台钢管架接触处垫橡胶胶皮，以缓冲钢丝绳的拉力。钢丝绳通过梁上侧模对拉螺栓孔拉接，但两根钢丝绳不得拉接于同一种对拉螺栓孔，并且预留的梁上预留的孔洞要保证钢丝绳穿过。平台底面设脚手板，满铺、铺牢、两端用8号度锌铁丝捆紧，并在四面设置18cm高的挡脚板。
2.3、卸料平台数量根据现场实际状况设置。
2.4、施工电梯出口处设置4.5m×3.6m×6m（长×宽×高）出入口，顶部铺50mm厚的双层脚手板。
五、安全防护措施
1、电梯井洞口防护措施
1.1、电梯井口设置不低于1.2m高的自闭式防护门，用φ12的螺纹钢筋，按照水平间距15cm，竖向间距20cm焊制而成，并在防护门上刷红油漆、挂牌。
1.2、电梯井筒内每隔一层在入口处设置一种用φ25螺纹钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台上均不得存有杂物。电梯井内不准做垂直运送通道或垃圾通道。
2、构造临边防护措施
2.1、在构造出入阳台的门窗洞口处设置封闭式防护栏杆，使用材料采用φ48×3.5钢管。其高度不低于1.2m，立杆间距不不小于1.5m，竖向每隔0.6m 设一道通长大横杆，每隔一根立杆设一道三脚架。
2.2、沿钢管长度方向刷黄黑间隔的油漆、挂醒目的志牌；护身栏杆满挂密目安全网，白天设警示牌、夜间设红色标志灯。
3、楼梯间防护措施
3.1、楼梯的侧边运用脚手架做安全防护，架子立管从楼梯井内搭设，侧边缘楼梯坡度方向做一道1.2m高的护身栏，侧边底部设18cm高的挡脚板。
4、防雷避电措施
4.1、本工程脚手架接地、避雷措施执行《施工现场临时用电安全技术规范》原则。
4.2、工程采用避雷针与大横杆连通、接地线与整栋构筑物楼层内避雷系统连成一体的措施。
4.3、设置避雷针，避雷针采用φ12镀锌钢筋制作，高度1.5m，设置在脚手架四角立杆上，并将所有最上层的大横杆所有连通，形成避雷网络。
4.4、接地线采用40×4的镀锌扁钢，将立杆分别与构筑物楼层内的避雷系统连成一体。接地线的连接牢固，与立杆连接采用2道螺栓卡箍连接，螺钉加弹簧垫圈以防止松动，并保证接触面积不不不小于10mm2，并将表面的油漆及氧化层清除洁净，露出金属光泽并涂以中性凡士林。
4.5、接地线与构筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一种（本工程按照南北各3个的原则设置，设置由项目机电部完毕），位置尽量防止人员常常走动的地方，以防止跨步电压的危害，防止接地线遭机械破坏。两者的连接采用焊接，焊接长度不小于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，规定冲击电阻不不小于10Ω，同步注意检查与其他金属物或埋地电缆之间的安全距离不不不小于3m，以防止发生击穿事故。
六、脚手架的搭设及拆除施工工艺
1、落地式式临时钢管脚手架的搭设施工工艺
1.1、搭设次序
1.1.1、在牢固的地基弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)→安第三、四步大横杆和小横杆→安装二层与柱拉杆→接立杆→加设剪力撑→铺设脚手板，绑扎防护及档脚板、立挂安全网。
1.2、转料平台的施工工艺
1.2.1、卸料平台加工完毕后经验收合格后方可吊装，吊装时先挂好四角的吊钩，传发初次信号，但只能稍稍提高平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中平稳。吊装至预定位置后，先将平台钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格方可使用，卸料平台的限重牌应挂在该平台附近的明显位置。规定提高一次验收一次。
2、脚手架的拆除施工工艺
2.1、拆除作业应按确定的程序进行拆除：安全网→挡脚板及脚手板→防护栏杆→剪刀撑→斜撑杆→大横杆→小横杆→立杆。
2.2、不准分立面拆除或在上下两步同步拆除，做到一步一清，一杆一清。拆立杆时，要先抱住立杆再拆开最终两个扣件。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件。所有连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应不小于两步，如高差不小于两步，应增设连墙件加固。
2.3、拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各原则节时，应防止失稳。
2.4、当脚手架拆至下部最终一根长钢管的高度时，应先在合适位置搭临时抛撑加固，后拆除连墙件。
七、质量保证
1、构配件容许偏差（详见表8-1）

2、脚手架搭设的容许偏差和检查措施（详见表8-2）

3、扣件拧紧抽样检查数目及质量鉴定原则（详见表8-3）

4、质量保证注意事项
4.1、脚手架必须通过安全员验收合格后方可使用，作业人员必须认真戴好安全帽、系好安全带。
4.2、脚手架的验收和平常检查按照如下规定进行，检查合格后，方容许使用或继续使用：
4.2.1、搭设完毕后；
4.2.2、持续使用达6个月；
4.2.3、施工中中途停止使用超过15天，在重新使用之前；
4.2.4、在受到暴风或大雨、地震等强力原因作用之后；
4.2.5、在使用过程中发现明显变形、沉降、拆除杆件和拉结及安全隐患存在的状况时。
4.3、操作架上严禁集中堆放不必要的施工材料或重大荷载。
4.4、在架子的使用过程中，要做好平常的维护、保养工作，派专门人员定期检查钢管、扣件、脚手板及安全网的使用状况，遇有问题及时处理。
4.5、外观质量
4.5.1、安全网总体颜色应当一致，每一立面安全网的颜色不得出现过大色差，安全网挂设必须紧凑，表面绷紧。脚手架钢管颜色一致。
八、安全施工措施
1、材质及其使用的安全技术措施
1.1、扣件的紧固程度宜在40~50N·m，并不不小于65N·m，对接扣件的抗拉承载力为3kN。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。
1.2、各杆件端头伸出扣件盖板边缘不不不小于100mm。
1.3、钢管有严重锈蚀、压扁或裂纹的不得使用，严禁使用有脆裂、变形、滑丝等现象的扣件。
1.4、外脚手架严禁钢竹、钢木混搭，严禁扣件、绳索、钢丝、竹篾、塑料混用。
1.5、严禁将外径48mm与51mm 的钢管混合使用。
1.6、钢管和扣件均要现场取样送检,合格后方可使用。
2、脚手架搭设的安全技术措施
2.1、脚手架的基础必须通过硬化处理满足承载力规定，做到不积水、不沉陷，顶板基础的混凝土必须到达设计强度的75%以上才能施工。
2.2、搭设过程中划出工作标志区，严禁行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到容许，以防坠落伤人。
2.3、开始搭设置杆时应每隔6 跨设置一根抛撑，直至连墙件安装稳定后，方可根据状况拆除。
2.4、脚手架及时与构造拉结或采用临时支顶，以保证搭设过程安全，未完毕脚手架在每日收工前，一定要保证架子稳定。
2.5、脚手架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以上两步。
2.6、在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，到达设计施工规定后挂合格牌。
3、脚手架上施工作业的安全技术措施
3.1、构造外脚手架每支搭一层，支搭完毕后，经项目经理部安全员验收合格后方可使用，任何班组长和个人，未经同意不得任意拆除脚手架部件。
3.2、严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得不小于3kN/m2，保证较大安全储备。
3.3、构造施工时不容许三层同步作业，装修施工时同步作业层数不超过两层，临时使用的落地式脚手架同步作业层数不超过一层。
3.4、当作业层高出其下连墙件3.1m以上，且其上尚无连墙件时应采用合适的临时抛拉措施。
3.5、各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。
3.6、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以到达结实稳定，保证施工安全。
4、脚手架拆除的安全技术措施
4.1、脚手架搭拆人员必须是通过考核的专业架子工，并持证上岗。连墙件应在位于其上的所有可拆杆件都拆除之后才能拆除。
4.2、拆架前，全面检查待拆脚手架，根据检查成果，拟订出作业计划，报请同意，进行技术交底后才准备工作。
4.3、架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、揽风绳、连墙杆及被拆除架体各吊点、附件、电器装置状况，凡能提前拆除的尽量拆除掉。
4.4、拆除时应划出作业区，周围设绳绑围栏或树立警示标志，地面设专人围护，严禁非作业人员进入。
4.5、拆除时统一指挥、上下呼应、动作协调，当解开与另一人有关的扣件时必须先告诉对方并得到容许，以防坠落伤人。
4.6、拆架时不得中途换人，如必须换人时，应将拆除状况交代清晰后方可离开。
4.7、每天拆架下班时，不应留下隐患部位。
4.8 拆架时严禁碰撞脚手架附近电源线，以防触电事故。
4.9、在拆除过程中，凡松开连接的杆、配件应及时拆除运走，防止误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同步做好配合协调工作，严禁单人进行拆除较重杆件等危险性作业。
4.10、所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至地面。
4.11、所有的脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。
4.12、拆除的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。
4.13、六级风以上（含六级）时停止拆除脚手架施工。
九、文明施工规定
根据脚手架施工的特殊性，结合企业职业健康安全管理手册、程序文献，规定施工时做到：
1、进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
2、进入施工现场的人员要爱惜场内的多种绿化设施和标识牌，不得践踏草坪、损坏花草树木、随意拆除和移动标识牌。
3、严禁酗酒人员上架作业，施工操作时规定精力集中、严禁开玩笑和打闹。
4、脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证。凡有高血压、贫血病的、心脏病及其他不合适高空作业者，一律不得上脚手架操作。
5、上架子作业人员上下均应走人行梯道，不准攀爬架子。
6、护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需要拆改时，应由架子工来完毕，任何人不得任意拆改。
7、脚手架验收合格后任何人不得私自拆改，如需作局部拆改时，须经技术部同意后由架子工操作。
8、不准运用脚手架吊运重物；作业人员不准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。
9、不得将模板支撑、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。
10、在架子上的作业人员不得随意拆动脚手架的所有拉结点和脚手板，以及扣件绑扎扣等所有架子部件。
11、拆除架子而使用电焊气割时，派专职人员做好防火工作，配置料斗，防止火星和切割物溅落。
12、脚手板使用时间较长，因此在使用过程中需要进行检查，发现地基下沉、杆件变形严重、防护不全、拉结松动等问题要及时处理。
13、要保证脚手架体的整体性，不得与施工电梯等一并拉结，不得截断架体。
14、施工人员严禁凌空抛掷杆件、物料、扣件及其他，材料、工具用滑轮和绳索运送，不得乱扔。
15、使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。
16、脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领料手续。
17、施工人员做到活完料净脚下清，保证脚手架施工材料不挥霍。
18、运至地面的材料应按指定地点随拆随运，分类堆放，当日拆当日清，拆下的扣件和钢丝要集中回收处理，应及时整顿、检查，按品种、分规格堆放整洁，妥善保管。
19、六级以上(含六级)大风、大雪、大雾、大雨天气停止脚手架作业。在冬期、雨期要常常检查脚手板、斜道板、跳板上有无积雪、积水等物若有则应随时打扫，并要采用防滑措施。
