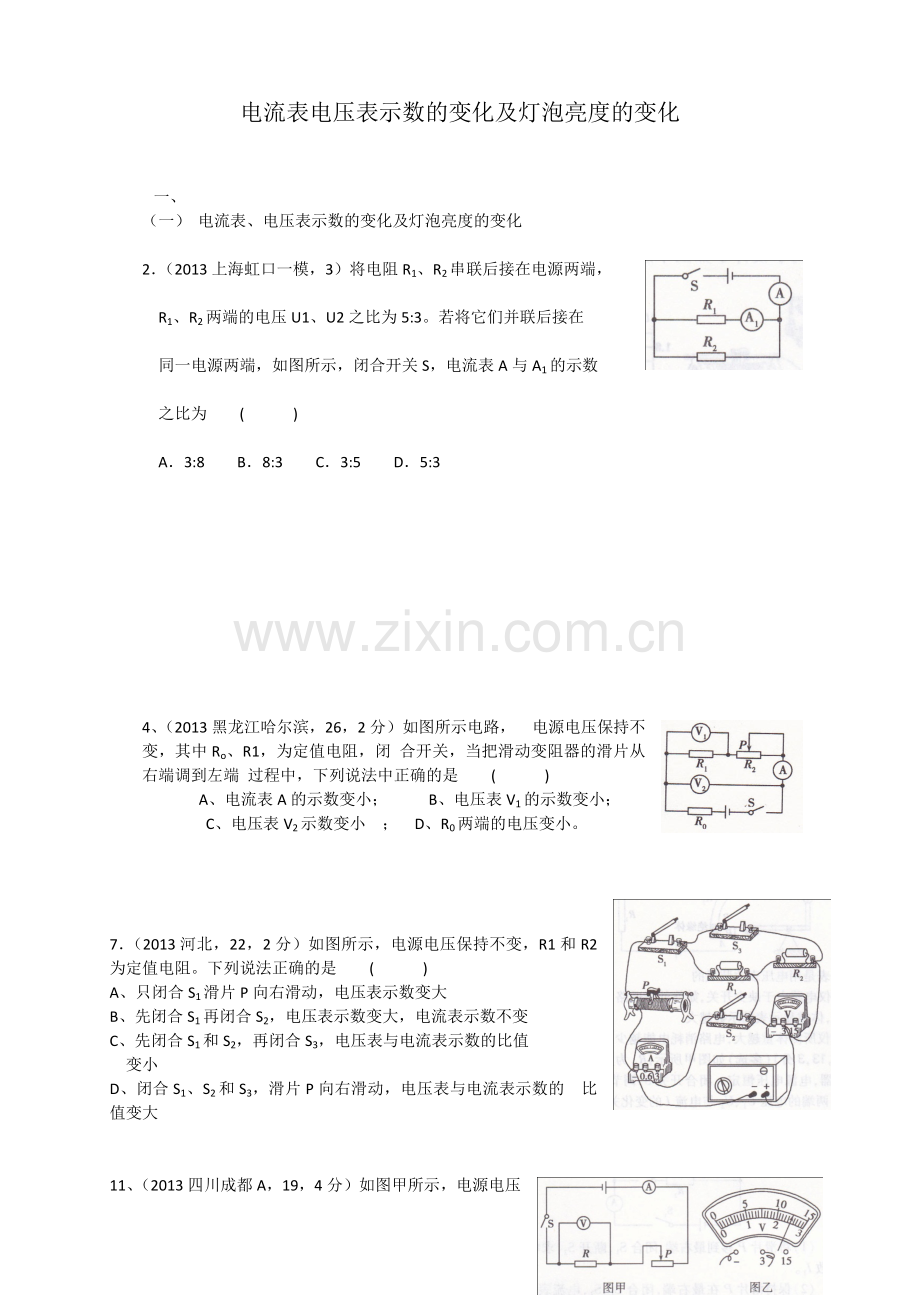

电流表电压表示数的变化及灯泡亮度的变化

一、
（一） 电流表、电压表示数的变化及灯泡亮度的变化

2．（2013上海虹口一模，3）将电阻R1、R2串联后接在电源两端，

R1、R2两端的电压U1、U2之比为5:3。若将它们并联后接在

同一电源两端，如图所示，闭合开关S，电流表A与A1的示数

之比为 ( )

A．3:8 B．8:3 C．3:5 D．5:3

4、（2013黑龙江哈尔滨，26，2分）如图所示电路， 电源电压保持不变，其中Ro、R1，为定值电阻，闭 合开关，当把滑动变阻器的滑片从右端调到左端 过程中，下列说法中正确的是 ( )
A、电流表A的示数变小； B、电压表V1的示数变小；
C、电压表V2示数变小 ； D、R0两端的电压变小。

7．（2013河北，22，2分）如图所示，电源电压保持不变，R1和R2 为定值电阻。下列说法正确的是 ( )
A、只闭合S1滑片P向右滑动，电压表示数变大
B、先闭合S1再闭合S2，电压表示数变大，电流表示数不变
C、先闭合S1和S2，再闭合S3，电压表与电流表示数的比值
变小
D、闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的 比值变大

11、（2013四川成都A，19，4分）如图甲所示，电源电压保持不变。闭合开关，电压表的示数如图乙所示，为______ V。当滑动变阻器的滑片P向右移动时，电流表的示数将____（选填“变大”、“变小“或“不变”）。

12.（2013广西南宁，22，3分）如图所 示的电路中，已知电阻R1:R2= 1:3。 如果甲、乙两表均为电压表，当开关
S闭合时，R1与R2的连接方式是 ______ 联，此时，两表的示数之U甲：UZ=________ ；如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙=______

1．（2012江苏南京，9，2分）如图所示的 电路中，电源电压恒定，R1为定值电 阻。闭合开关S，滑动变阻器R2的滑片 P由b端移到a端的过程中，下列说法 正确的是( )
A．电压表和电流表的示数都变大
B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小
D．电压表的示数变小，电流表的示数变大

5．（2012江苏南京二模，8）现有一个电压为3V的电源和三个相同的电阻，连接在黑匣子内，其外部有4个接线柱与黑匣子 中的电路相连接，用电压表分别测试任意两个接线柱间的电 压，其读数分别为：UAB =3 V，UAC= UAD =2 V，UCB =UDB =1 V。 则黑匣子（虚线框）内电路连接正确的是 ( )

4、如图所示电路电源电压不变。开关S闭合后，电流表A1的示数为0.4A，A2的示数为0.3A，A3的示数为0.6A。下列判断正确的是

A．三个电阻是串联接入电路
B．三个电阻的电流之比2:1:3
C．三个电阻的电压之比1:1:1
D．三个电阻的阻值之比3:1:2

5、如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是

A．三只电表的示数都变大
B．三只电表的示数都变小
C．电表A1的示数变小，电表V、A2的示数都不变
D．电表A1、A2的示数都变小，电表V的示数不变
6、如图所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别是

A．4.8v，1.2v
B．6v，1.2v
C．1.2v，6v
D．1.2v，4.8v

3、如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中正确的是（　　）

A．电流表A的示数变小
B．电压表Vl的示数不变
C．电压表V2的示数变大
D．电压表Vl与电压表V2的示数之和保持不变

5、如图所示电路中，电源电压恒定不变，闭合开关S后，滑动变阻器的滑片P自a向b移动的过程中（　　）

A．小灯泡亮度变暗
B．电压表V1的示数变大
C．电压表V2的示数与电流表A的示数之比不变
D．电路消耗的总功率变小
9、如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动过程中（　　）

A．滑动电阻器阻值变大
B．灯泡亮度变大
C．电流表示数变小
D．电压表示数变小

10、如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数（　　）

A．变大
B．变小
C．不变[来源:学|科|网Z|X|X|K]
D．无法确定
13、将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况是（　　）

A．电流表和电压表示数均变大
B．电流表和电压表示数均变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大

14、在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片P向左移动时，三个电表的示数变化情况是

A．电流表A的示数变大，电压表V1的示数不变，电压表V2的示数变小
B．电流表A的示数变大，电压表V1的示数变大，电压表V2的示数变小
C．电流表A的示数变小，电压表V1的示数不变，电压表V2的示数变大
D．电流表A的示数变小，电压表V1的示数变小，电压表V2的示数变大
17、小华同学设计了一个检测天然气泄漏的电路如图所示．电源电压恒定不变；R0为定值电阻；R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示．下列说法正确的是（　　）

A．天然气浓度增大时，电压表示数变小
B．天然气浓度增大时，电路消耗的总功率变小
C．天然气浓度减小时，电流表示数变大
D．天然气浓度减小时，电压表与电流表示数的比值不变
18、如图所示的电路，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）（　　）

A．电压表的示数变小
B．电流表的示数变小
C．电压表和电流表示数的比值变小
D．电压表和电流表示数都变大
19、在如图所示电路中，电源电压保持不变，Rl为定值电阻，R2为滑动变阻器．开关S闭合后，将滑动变阻器R2的滑片P自b端向a端移动过程中（　　）

A．电压表示数不变，电路消耗总功率变大
B．电流表的示数变小，电路消耗的总功率变小
C．电流表的示数变大，V的示数与A的示数之比不变
D．电流表的示数变大，V的示数与A的示数之比变大
20、在图所示的电路中，电源电压保持不变．先闭合开关S1，当再闭合开关S2时，关于灯泡L1的亮度及电流表示数变化的情况是（　　）

A．L1亮度不变，电流表示数变大
B．L1亮度不变，电流表示数不变
C．L1变暗，电流表示数不变
D．L1变暗，电流表示数变小

21、小明自制了一种测定风速的装置，如图所示，探头和金属杆与滑动变阻器的滑片P相连，可上、下移动．当风吹过探头时，由于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向　 　移动；当风速增大时，电压表的示数将　  　（选填“变大”、“变小”或“不变”）．

26、如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数　  　，电压表示数与电流表示数之比　   　．（两空均选填“变大”、“变小”或“不变”）

27、相同材料做成的导体，长度相同，横截面积之比为S1：S2=2：3，那么将两个导体如图接入电路中，则两导体两端电压之比为U1：U2=　     　，通过两导体的电流之比为I1：I2=　     　．

28、如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“50Ω  1A”的字样，电压表量程为“0～3V”，电流表量程为“0～0.6A”，电源电压恒为4.5V，不考虑温度对电阻的影响．闭合开关S，为了保证电路中各元件安全工作，滑动变阻器接入电路中的阻值范围是　    　Ω，电压表的示数变化范围是　    　V．

1. (2013· 山东东营)某同学设计了一个电子身高测量仪.下列
四个电路中,R 是定值电阻,R'是滑动变阻器,电源电压不变,
滑片会随身高上下平移.能够实现身高越高,电压表示数越大
的电路是( ).

2. (2013· 江苏扬州)检查驾驶员是否饮酒设备的电路如图甲,
R 为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如
图乙,R0 为定值电阻,电源电压不变.当检测酒精气体浓度增
大时( ).
A. 电流表示数减小B. 电压表示数增大
C. 电路总电阻增大D.电路总功率减小

3. (2013·山东威海)如图所示电路中,电源电压不变,R1为定值
电阻,R 为滑动变阻器,闭合开关S,当滑动变阻器的滑片P
向左移动时,下列判断正确的是( ).
A. 电压表示数变小,电流表示
数变大
B. 电压表示数变小,电流表示
数变小
C. 电压表示数变大,电流表示
数变小
D. 电压表和电流表的示数的比值不变

4. (2013·山东泰安)如图所示,当开关S闭合,滑动变阻器的滑
片P 由右端向左滑向中点处的过程中( ).

A. 电压表V示数变小,电流表A2示数变大
B. 灯泡变亮,电流表A2示数变小
C. 电压表V的示数不变,灯泡亮度不变
D. 电流表A1示数不变,电流表A2示数变大

6. (2013·山东滨州)如图所示,电源电压保持不变,闭合开关,
当滑动变阻器的滑片P 向左滑动时,下列说法中正确的是
( ).
A. 电流表示数变小,电压表示数变小
B. 电流表示数变小,电压表示数变大
C. 电流表示数变大,电压表示数变小
D. 电流表示数变大,电压表示数变大

7. (2013·河北)如图所示,电源电压保持不变,R1和R2为定值
电阻.下列说法正确的是( ).
A. 只闭合S1,滑片P 向右滑动,电压表示数变大
B. 先闭合S1,再闭合S2,电压表示数变大,电流表示数不变
C. 先闭合S1和S2,再闭合S3,电压表与电流表示数的比值
变小
D. 闭合S1、S2和S3,滑片P 向右滑动,电压表与电流表示数
的比值变大

11. (2013·黑龙江黑河)如图所示的电路中,电源电压不变,R1
为定值电阻,开关S闭合后,滑动变阻器滑片向左移动时,电
流表的示数 ,电压表示数与电流表示数之比
.(均填“变大”“变小”或“不变”)

14. (2012·福建三明)如图所示电路,已知电源电压恒定不变,
R1=10Ω,滑动变阻器R2上标有“20Ω 1A”字样,该变阻
器的中部存在一处断点,电路其他部分完好.当滑片P 从a
端向b 端滑动时(未到达断点),电流表的示数 ,电
压表的示数 (两空均填“增大”“减小”或“不变”)当滑片P 滑过断点瞬间,电压表的示数 (填“明显增
大”“明显减小”或“立减为零”).

1. (2013· 湖北老河口· 模拟)如图所示电路,电源电压保持不
变,闭合开关后,滑动变阻器滑片从左向右移动的过程中
( ).
A. 电流表示数逐渐变大
B. 电压表示数逐渐变大
C. 电路总功率逐渐变大
D. 电压表与电流表示数的比值不变

3. (2013·湖北襄州区·模拟)如右图
所示的电路,电源电压恒定,当开关
S由闭合到断开时( ).
A. A示数变小,V示数不变
B.A示数变大,V示数变大变小
C.A示数不变,V示数
D.A示数不变,V示数变大

4. (2012·江苏盐城· 联考)在下图所示电路中,电源电压保持
不变.闭合开关S,将滑动变阻器的滑片P 向左移动,下列说
法中正确的是( ). A. 电压表V的示数不变,电流表A1的示数变大
B. 电压表V的示数变大,电流表A2的示数变大
C. 电流表A1的示数与电流表A2的示数同时变大
D. 电流表A1的示数与电流表A2的示数同时变小

6. (2012· 江苏苏州· 模拟)如图所示电路中,电源电压保持不
变,闭合开关S后,将滑动变阻器R2的滑片P 向右移动,在此
过程中( ).
A. 电流表A示数变大,电压表V2示数变小
B. 电流表A示数变大,电压表V1示数变小
C. 电压表V1示数变小,电压表V2示数变大
D. 电压表V1示数不变,电压表V2示数变大

4. (2013· 江苏南京· 模拟)将光
敏电阻R、定值电阻R0、电流表、
电压表、开关和电源连接成如图
所示电路.光敏电阻的阻值随光
照强度的增大而减小.闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况
应该是( ).
A. A表和V表示数均变小
B. A表示数变小,V表示数变大
C. A表示数变大,V表示数变小
D. A表和V表示数均变大

5. (2011·广西柳州· 模拟)如图所示,电阻R1 标着“10Ω
1A”,电阻R2标着“5Ω 1.2A”,电流表A1、A2 量程均为
0~3A,电压表量程0~15V,在a、b 之间接入电压可调的电
源.闭合开关S后,为保证R1、R2均不损坏,则允许加的电源
电压和通过电流表A1的电流不得超过( ).
A.16V 1A B.10V 2.2A
C.6V 2.2A D.6V 1.8A

1. 如图所示,用铅笔芯做成一个滑动变阻器,移动左端的铜环可
以改变铅笔芯接入电路的长度.开关闭合后,铜环从A 端向
B 端滑动,电压表示数和小灯泡亮度的变化情况是( ).
A. 电压表示数变大,灯
变亮
B. 电压表示数变大,灯
变暗
C. 电压表示数变小,灯
变暗
D. 电压表示数变小,灯变亮

2. 从2011年5月1日起,驾驶员酒醉后驾车要负刑事责任.酒
精测试仪可检测驾驶员是否酒后驾车,如左下图所示是它的
原理图.图中R1为定值电阻,酒精气体传感器R2的电阻值随
酒精气体浓度的关系如右下图所示,如果驾驶员呼出的酒精
气体浓度越大,那么测试仪的( ).
A. 电压表示数不变B. 电压表示数越大
C. 通过传感器的电流越小D. 传感器两端的电压越大
