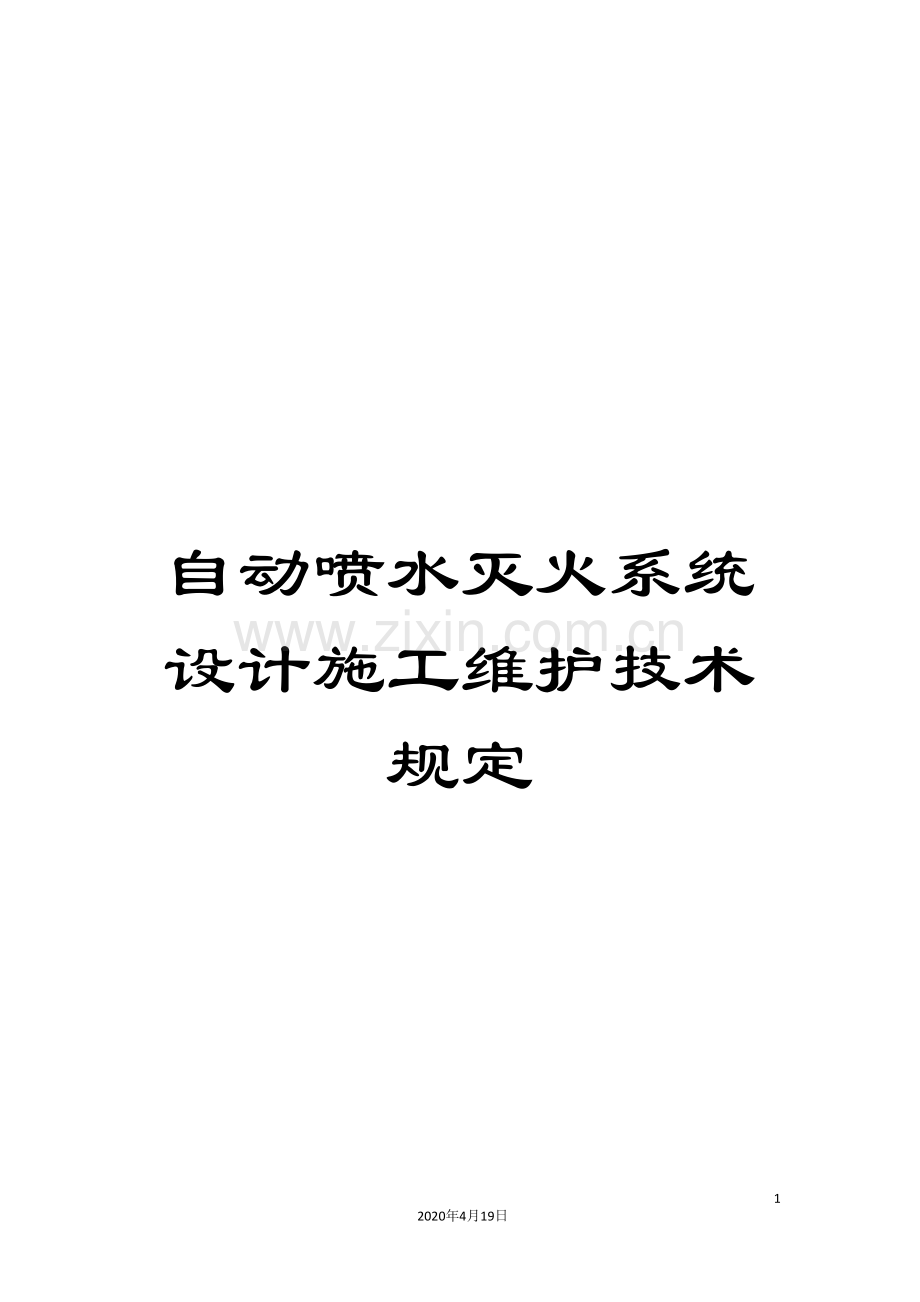

自动喷水灭火系统设计施工维护技术规定

15
2020年4月19日
文档仅供参考

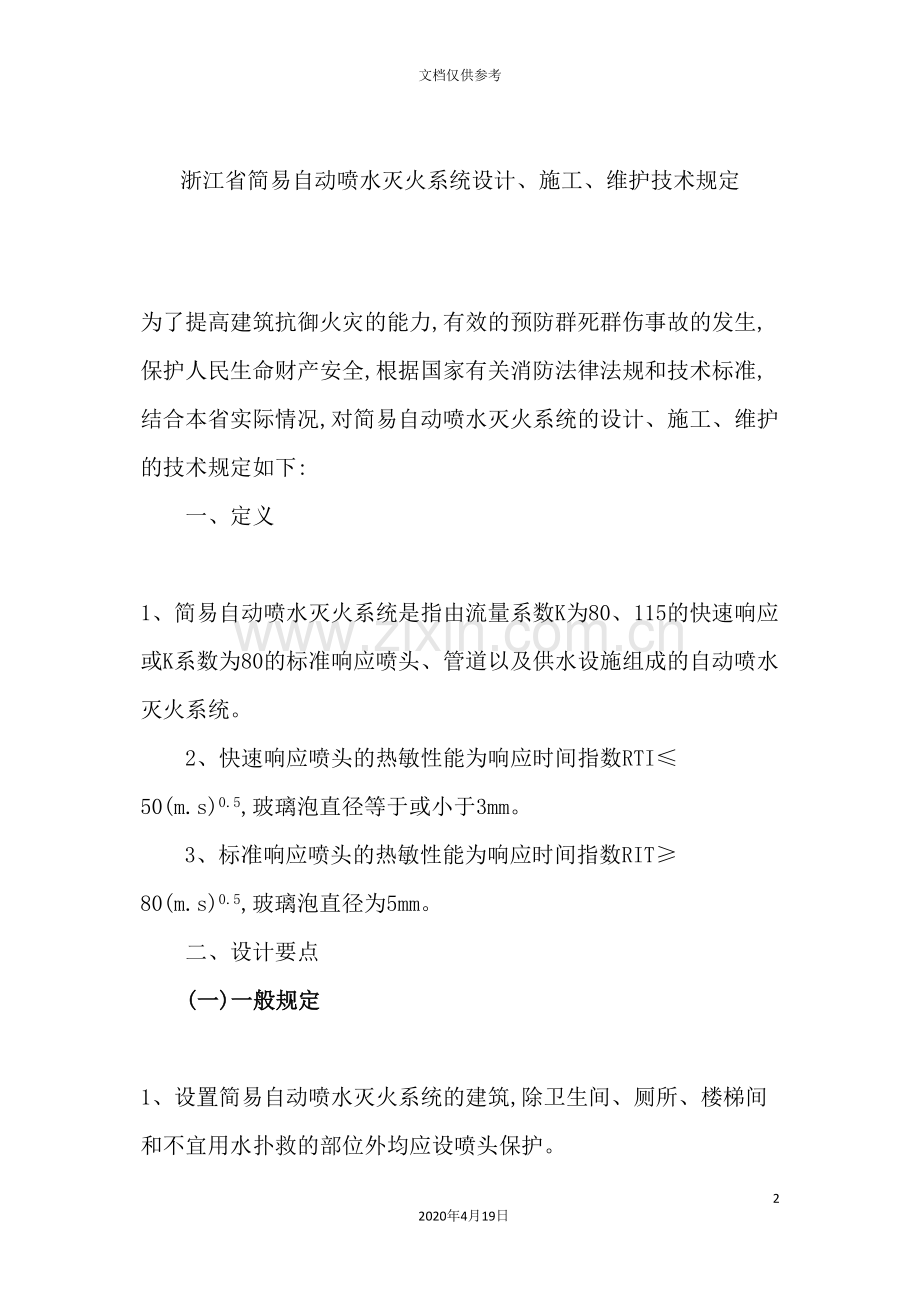

浙江省简易自动喷水灭火系统设计、施工、维护技术规定

为了提高建筑抗御火灾的能力,有效的预防群死群伤事故的发生,保护人民生命财产安全,根据国家有关消防法律法规和技术标准,结合本省实际情况,对简易自动喷水灭火系统的设计、施工、维护的技术规定如下:
一、定义
1、简易自动喷水灭火系统是指由流量系数K为80、115的快速响应或K系数为80的标准响应喷头、管道以及供水设施组成的自动喷水灭火系统。
2、快速响应喷头的热敏性能为响应时间指数RTI≤
50(m.s)0.5,玻璃泡直径等于或小于3mm。
3、标准响应喷头的热敏性能为响应时间指数RIT≥
80(m.s)0.5,玻璃泡直径为5mm。
二、设计要点
(一)一般规定
1、设置简易自动喷水灭火系统的建筑,除卫生间、厕所、楼梯间和不宜用水扑救的部位外均应设喷头保护。
2、采用简易自动喷水灭火系统场所的最大净高度不应大于6m 。
(二)设计基本参数
1、设置简易自动喷水灭火系统的场所火灾危险等级按中危险级确定,其基本参数不应低于下表的规定。
K值
喷水强度
(L∕m2*min)
喷头工作压力(MPa)
单只喷头最大保护面积(m2)
80
6
0.1
10
115
6
0.05
13
2、采用K系数为115的快速响应喷头的简易自动喷水灭火系统,最不利点喷头的工作压力低于0.05 MPa时,可根据喷头流量适当减小喷头间距和单只喷头最大保护面积,以满足喷头强度的要求,但喷头间距不得小于2.4m,其工作压力不得低于 0.025 MPa。
3、采用快速响应喷头的简易自动喷水灭火系统其作用面积分别应达到下列要求:
3.1老式居民住宅根据设置喷头的最大保护单元的作用面积确定,但不应小于4个喷头的作用面积。
3.2其它建筑根据设置喷头的最大保护单元的作用面积确定,但系统的最大作用面积不应大于80 m2,最小作用面积不应小于4个喷头的作用面积。
4、采用快速响应喷头的简易自动喷水灭火系统和持续喷水的时间可为10 min 。
5、采用标准响应喷头的简易自动喷水灭火系统的喷水强度作用面积等设计参数应按照<自动喷水灭火系统设计规范>GB50084－ 规定执行,但持续喷水时间可为30 min。
(三)喷头选型及布置
1、喷头的公称动作温度为57℃或68℃,设在厨房间的喷头的公称动作温度宜为93℃。
2、通透性吊顶应采用直立型喷头;非通透性吊顶应采用下垂型喷头。
3、层高较低的场所,当其喷头距地面高度小于2.2m时应设置防撞罩。
4、闭式喷头的布置和安装应符合<自动喷水灭火系统设计规范>及<自动喷水灭火系统施工及验收规范>的规定。
(四)管道及附件
1、配水管道上不应设置其它用水设施。
2、配水管道可采用内外壁热镀锌钢管或复合铜塑、钢塑、铝塑材质的管材并考虑防冻措施。系统管道的连接,应采用丝扣连接或沟槽式连接件(卡箍)。
3、系统的最不利点应设置末端放水阀和压力表。
4、室内配水干管管径不应小于40mm;配水支管管径不应小于25mm;末端试水装置的连接管管径不应小于15mm。
5、系统进水管应安装单向阀。
6、系统最高点宜加设自动排气装置。
7、管道安装后应进行水压试验和冲洗,水压试验压力不应小于0.6MPa。
8、系统安装的质量应符合<自动喷水灭火系统施工及验收规范>的要求。
三、系统供水
1、简易自动喷水灭火系统应确保一路可靠市政供水,可采用市政管网供水、室内消火栓管道供水或屋顶水箱供水方式。
2、采用快速响应喷头的简易自动喷水灭火系统的供水应达到下列要求:
2.1当最大保护单元的作用面积小于50 m2时,市政供水的管径不应小于50mm;当最大保护单元的作用面积大于50 m2时,市政供水的管径不应小于65mm 。
2.2屋顶水箱的出水管管径不宜小于65mm 。
3、简易自动喷水灭火系统达不到最不利点的工作压力时,应设置管道增压泵。
3.1增压泵可不设备用泵。
3.2增压泵可市政一路供电,并有确保供电可靠的措施,供电线路应穿金属管保护。
4、设于歌舞娱乐放映游艺场所的简易自动喷水灭火系统应设置水泵接合器。
四、系统维护保养
1、为保证简易自动喷水灭火系统的良好运行,使用或物业管理单位应按照规程进行维护、管理和保养。
2、维护管理人员应熟悉自动喷水灭火系统的原理、性能和维护规程。
3、每年对市政水源供水能力进行一次测定。每月对屋顶供水水箱进行一次检查,检查储水水位和保证消防用水不作她用的措施,发现故障及时处理。
4、管道增压泵应每季度启动一次,验证水泵电源供电和水泵供水情况。
5、对室外阀门井中进水阀和屋顶水箱水阀门每季度检查一次,核实其处于全开启状态。
6、每两个月对喷头进行一次外观检查,发现有不正常的喷头应及时更换;当喷头上有异物时应及时清除。
7、各种不同规格的喷头宜设备品,其数量不宜小于安装总数的1%。
8、简易自动喷水灭火系统发生故障,需停水进行修理前,应取得维修负责人的同意,并临场监督,加强防范措施后方可动工。

附件:1.参照适用范围;
2.简易自动喷水灭火系统供水原理图图例;
3.简易自动喷水灭火系统供水原现图。

附件1:
参照适用范围

1、三层及三层以上老式砖木结构居民住宅楼。
2、建筑高度小于24m的、面积不大于500m2的歌舞娱乐放映游艺场所的改建工程。
3、200m2 以下的易燃易爆化学物品、塑料、纸张、木材、布匹等可燃物集中的经销商店、仓库(不宜用水扑救的场所除外)。
4、国家消防法律法规和技术标准规定设置自动喷水灭火系统范围以外的地下空间等较重要的场所。
5、建筑高度小于24m,改做旅店、茶楼等公共场所的民居建筑。

附件2:
简易自动喷水灭火系统供水原理图图例

1、最不利点末端放水阀　9、消火栓给水管网
2、最不利点末端压力表 10、高位水箱
3、闭式喷头　　　　　　11、从市政给水管接出的入户管
4、配水管网　　　　　　　　12、去建筑内其它用水设备
5、检修阀(应有明显启闭标志)13、生活计量装置
6、止回阀组　　　　　　　　　14、接供水装置一
7、增压泵组　　　　　　　　　15、接供水装置二
8、入户管总计量装置

五种供水参考方案

　　Ⅰ、高位水箱供水方案,适用于高位水箱能满足系统最不利点工作压力时。
　　Ⅱ、高位水箱加增压泵供水方案,适用于高位水箱高度不满足系统最不利点的工作压力时。
　　Ⅲ、从室内消火栓系统接管供水方案。
　　Ⅳ、由市政给水管直接供水方案。
　　Ⅴ、由市政给水管加增压泵供水,适用于市政管网平时压力不满足系统最不利点工作压力时。
说明:
　　1、根据实际条件只能选其中一种方案使用。
　　2、增压泵的流量应满足系统最大设计秒流量要求。增压泵压力应满足最不利点喷头工作压力要求,但从市政管网上取水的增压泵压力应按市政最低压力时设计,以市政最高压力校核系统安全,而且增压泵取水时,市政管网压力不低于0.1MPa。
　　3、系统最不利末端处设放水阀及压力表。
4、增压泵进出口应设压力表。
5、增压泵出口应设置自动启泵装置,该装置应设于单向阀后。
