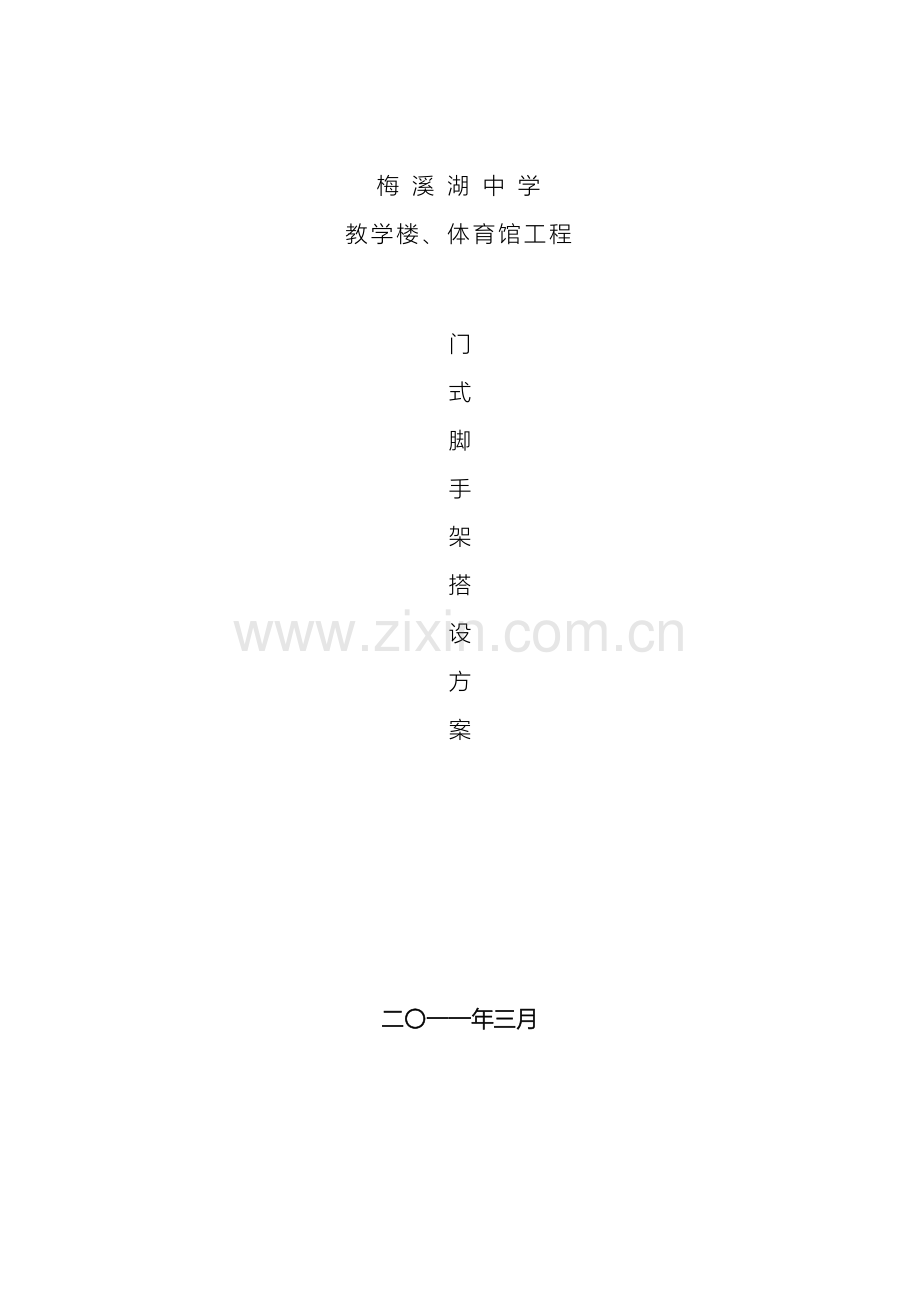

梅 溪 湖 中 学
教学楼、体育馆工程

门
式
脚
手
架
搭
设
方
案

二〇一一年三月
目 录

第一章 工程概况…………………………………………………………
第二章 方案的选择………………………………………………………
第三章 门架配件…………………………………………………
第四章 施工准备…………………………………………………………
第五章 项目组织机构……………………………………………………
第六章 脚手架布置图……………………………………………………
第七章 主要施工方案、技术措施………………………………………
第八章 验收………………………………………………………………
第九章 安全、文明生产措施……………………………………………

附件：
1、湖南省建设科技成果推广项目证书
2、检验报告
3、湖南省建筑工程质量安全监督管理总站批注备案证明
4、长沙市建筑工程安全监察站批注备案证明
5．门式钢管脚手架检查评分表
6．门式钢管脚手架验收表

第一章 工程概况

建筑名称 长沙梅溪湖中学1#、3#、5#栋教学楼。
建设地点 湖南省长沙市。
建设单位 长沙梅溪湖实业有限公司。
建筑层数5层，建筑高度2#栋为21.600M、4#栋为21.600M、6#栋为20.250M。
建筑耐火等级二级。屋面防水等级二级。主要结构类型为框架结构，抗震设防烈度6度。
本方案编制遵循《建筑施工安全检查标准》（JGJ59-99）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130- ）、《门式钢管脚手架》（JGJ 76）以及《建筑施工门式钢管脚手架规范》（JGJ128- ）的要求。

第二章 方案的选择

根据门式脚手架搭设高度的要求，根据现场情况，本工程选择落地式一次性搭设。体育馆弧形部分，每2跨调整一次角度，保证连墙件的设置与操作面的饱满。教学楼屋顶檐口处采用挑架搭设，与门架主体可靠连接（若施工过程中有需要变更方案，则按照建筑施工门式钢管脚手架安全技术规范JGJ128- 中有关标准进行变更）。

第三章 门架配件

一、门架配件材质、规格
本工程建筑施工门架构配件组成主要包括：拱构型门架、U型扦销、挂扣式脚手板、安全栏杆、交叉支撑、连墙件、可调底座、纵横向水平杆等。上述构配件材质、规格必须符合湖南金湘峰门架有限公司企业标准相关规定。

二、门架搭设的构造
1．脚手架搭设高度
门式脚手架落地搭设至屋顶。（每榀门架高度为1.75米)。
2．落地式门式脚手架架体基础做法
(1) 先将建筑物外围周边土方分层回填夯实,然后在上面设100mm厚的混凝土作支承基础，门架底部采用专用可调底座。
3．架体搭设构造
门架宽度：0.8米；跨距：1.83米；步高：1.75米；
连墙杆：按二步三跨设置，采用刚性连接：Φ42×2.2钢管与近门架横杆位置内立杆用扣件相连，Φ42×2.2钢管端部焊接3mm厚钢板与墙面螺栓连接。脚手架转角处及一字型式非闭合的架体两端应增设连墙件（详见计算书）。
(1)门架
对于面砖饰面外墙，门架主杆离墙面净距取250-300mm，外侧设置交叉支撑和水平栏杆保证架体上人员安全，上、下门架对接必须用U型销扦紧锁牢。
(2)脚手架板
架体每层均连满铺配套的钢制挂扣式脚手板，并扣紧横杆，防止脚手板松脱。
(3)水平架
根据《JGJ128- 》，水平架可由挂扣式脚手板或门架两侧设置的水平加固杆代替，此工程架体每步架内均设置挂扣式脚手板，故不另设置水平架。
(4)交叉支撑及水平栏杆
在架体外侧每步、每跨距内设置一组，并与门架立杆上的锁销锁牢。
(5)架体上斜道设“之”字型斜道，上下通道由门架、 “8”字型扣件、连墙件等组成。
(6)剪刀撑设置
根据本工程实际情况，每15米设置一道剪刀撑，剪刀撑夹角为45°-60°。

三、脚手架计算
1．符合国家检验标准JGJ76-91，国建质检（扣）字（ ）第086KJ为检验标准。
2．荷载
A、操作层均布施工荷载标准值Qk=3.0kN/m2。
B、本地区基本风压ω0=0.35kN/m2
3．脚手架的稳定承载力计算
1）每米高度脚手架构配件自重产生的轴向力标准值NGK1计算
每步架高内的构配件及其重量为：
门架 1副 0.1228KN；
脚手板 每步一设 0.1442KN；
交叉拉杆 1副 0.05×1=0.05KN；
安全插销 合计 0.0206KN；
合计 0.338 KN
则
2）每米高度脚手架附件自重产生的轴向力标准值NGK2计算
安全栏杆 每步一设 0.070KN
安全网 每步每跨 0.016KN
合计 0.086KN

3）NGK= NGK1+ NGK2=0.193+0.050=0.243 kN/m
4）施工荷载产生的轴向力标准值：
∑NQIK=Qk·b·L=5×0.8×1.83=7.32 kN
5）作用于一榀门架的轴向力设计值N
风荷载标准值：ωk=0.7μzμsωo
（立面全封闭，按不透风μs=1.3，密目式安全网风阻系数0.3；按验算的经验取值，在5米高地面计算风压，风压高度变化系数μz=1.0，基本风压值ω0=0.35KN/m2）
ωk=0.7μzμsωo=0.7×1.0×1.3×0.35=0.3kN/m
风线荷载标准值Qkw=ωkLa=0.3×1.83=0.55 kN/m
风荷载产生的弯矩标准值：

=1.2×0.243×24.50+0.85×1.4×
=7.1442+10.72
=17.86kN
6）计算一幅门架的稳定承载力Nd；
Nd=Af
对于Φ42×2.2立杆；A1=263mm2（拱构门架立杆的毛截面积）， f=205N/mm2(拱构门架钢材Q235钢的强度设计取值), h0=1750mm, i=14.13mm（门架立杆截面回转半径）

查：《JGJ 128- 》表B.0.6tj , =0.367
Nd=
=0.367×2×263×205×10-3
=39.57kN ∵39.57kN＞17.86kN
∴安全
4．膨胀螺栓连墙杆计算：
连墙杆按2步3跨设置（如附图），Lw=1.83×2=3.66m, hw =1.75×2=3.5m。膨胀螺栓连墙件采用Φ42×2.2焊管，与门架用JK434直角扣件连接，与建筑物采取两个Φ10*100膨胀螺丝穿混凝土墙或柱固定，

A、风荷载作用于连墙杆的水平力Nw
Nw=1.4ωkLwhw
其中

连墙杆附加水平力：3kN；
连墙杆荷载组合：Nt(Nc)=Nw+3.0=5.084+3=8.084kN
对于Φ10*100膨胀螺丝：An=80.45mm2

连墙件强度满足要求。
连墙杆稳定承载力验算：
h0=500mm, I=14.09mm, A=263mm2
查表=0.899
（安全）

第四章 施工准备

一、施工准备
1．脚手架搭设前，工程技术负责人应按本规程和施工组织设计要求向搭设人员和使用人员做技术和安全作业要求的交底。
2．对拱构门架、配件、加固件应按本标准的规定和要求进行检查验收；严禁使用不合格的门架、配件。
3．门式钢管脚手架的材料和搭设质量应按图所示流程进行检验。
4．基础施工应按本标准的规定和施工组织设计要求进行。

二、现场准备
1．按进度计划组织人员及材料进场。
2．检查施工现场提供条件能否满足脚手架搭设的要求。
3．复核现场放线数据提供首步架搭设的平面布置。

第五章 项目组织机构

一、工程项目组织管理机构
根据该工程的规模特点，实施全面统一的组织管理，实现优质高效、安全文明的管理目标，组织精干的管理班子和专业施工班组，以优质的服务、精锐强干的作业来创出专业的品牌。

二、劳动力安排计划
项目部配备技术负责人1名，施工班组内设专业技术人员1名，班组兼职安全员1名，施工作业人员5名（具体按工期要求确定）。

项目技术负责人

项目专职安全员

项目专职安全员

班组技术员

第六章 脚手架布置图

转角处固定示意图

第七章 主要施工方案、技术措施

一、脚手架铺设基础
落地门式脚手架基础做法
先将建筑物外围周边土方分层回填夯实,然后在上面沿墙面设1500mm宽,100mm厚的混凝土作支承基础，门架底部采用专用可调底座；当脚手架设在地面、结构楼面、挑台上时，立杆底座下应设置垫板或砼垫。
二、搭设施工工艺
（一）搭设流程
拱构型门式钢管脚手架的材料和搭设质量应按下图所示流程进行检验。
按施工设计或技术措施确定检查验收要求
进场材料的证明文件和实物质量的检查验收
不合格品退货或另行处理
合格品存放待用
搭

设
验收检查
整

改
交付使用
有问题的配件的更换和处理
使用中
的检查

（二）搭设
1、搭设工作的安全环境必须符合以下规定：
a．在建工程（含脚手架、具）的外侧边缘与外电架空线路的边线之间达不到下表最小安全距离者，必须待做好可靠的安全防护措施并经安全部门审定后，方可进行搭设工作。
外电线路电压
1kV以下
1-10kV
35-110kV
54-220kV
330-500k V
最小安全操作距离
4
6
8
10
15
b．搭设作业现场应无同时进行的吊装或其它影响搭设工作安全的作业。作业前应对作业环境进行认真检查，确认无影响安全的问题和隐患后，方可开始作业。
2．搭设前应按门架的平面布置图弹线定出门架立杆位置，底座的安放位置应准备。
3．搭设用的拱构门架及配件应再次检查和确认其符合设计要求，变形的、不配套的门架与配件不得混合使用同一脚手架。
4．搭设工作应按以下程序和要求进行：
a．门架安装应自一端向另一端延伸，并逐层改变搭设走向，不得相对进行。交叉支撑、挂扣式脚手板应紧随门架安装及时设置。搭完一步架后，应按下表要求检查并调整其水平度与垂直度。
项 目
允许偏差
垂直度
每步架
h/1000及±2.0mm
脚手架整体
H/600及±50mm
水平度
一跨距内水平架两端高差
±l/600及±3.0mm
脚手架整体
±L/600及±50mm
注：h-步距；H-脚手架高度；l-跨距；L-脚手架长度
b．为使第一层架（基础架）之立杆更为稳固且连为一体，在完成水平与直线工艺要求后，在脚手架的首步各个门架的下端加设封口杆，并在内、外两侧设置更长扫地杆。
c．脚踏板应在各层（步）全长连续满铺设置，并与门架横杆用12#铁丝固定，连接上下两榀门架的U形销必须处于插紧状态。
d．脚手架应沿建筑物周围连续，同步搭设升高，在建筑物周围形式封闭结构，并用8字扣连接。如不能封闭时，在脚手架两端增设连墙件。
e．搭设时转角处之两榀门架立杆必须用二个8字扣连接，内向立杆用Φ42×2.2钢管水平加固（采用扣件联接）使其更为整体性（详见转角处门架搭设图）。
f．当相邻两门架之间不足一个跨距时，须用钢管扣件连接加固。
5．连墙件的搭设应符合下列规定：
a．连墙采用预埋（做法见后）、膨胀螺栓穿墙固定和抱墙或柱拉结三种方式。膨胀螺栓连墙件采用Φ42×2.2焊管，与门架用JK434直角扣件连接，与建筑物采取两个Φ10*100膨胀螺丝穿混凝土墙或柱固定，在无预埋处柱和墙上设置。
b.连墙件的设置必须与脚手架搭设同步，严禁滞后设置或搭设完毕后补做；
c．当脚手架操作层处于已设连墙件层以上两步时，应采用确保脚手架稳定的临时拉结措施，并直到该层段连墙件搭设完毕后，方可拆除；
d．连墙杆宜垂直于墙面设置，不得向上倾斜，预埋连墙件埋入墙身的部分必须锚固可靠。
e、连墙件应连于上、下两榀门架的接头附近。
f、连墙件按每二步三跨设置一个。
g、连墙件位置在门窗洞口时，应采用钢管杆件夹持固定作法且不得采用在梁柱上留洞穿设；
h．连墙件设置时必须起到拉、顶作用。连墙杆直接与拱构门等的内力杆拉结时，应接结到门架上部有拱形加强杆的立杆段上。
6．加固件、连墙件等与门架采用扣件连接时，应符合下列规定：
a．扣件规格应与所连钢管杆件的外径相匹配；
b．扣件螺栓拧紧扭力矩宜为50-60N-M，并不得小于40N-M；
c．各杆件端头伸出扣件盖板边缘长度不应小于10cm。
3、施工要求：
a.柔性连接点在与脚手架相连时，必须稳固牢靠；
b.在砼浇筑时，应在该层的有效位置，设置硬性连接点于架体可靠连接。

（四）通道洞口施工作法
1．规定
通道洞口高度不宜大于2层门架，宽度不宜大于1个门架跨距。
2．施工作法
在脚手架通道洞口内外两侧应设置水平加强杆和交叉支撑。
（五）安全网、安全兜网
1、安全网做为施工防护的重要部件，起着拦护、防跌的作用，对于保障施工安全，为最后一层的防护。因此，必须重视安全网的施工，确保安全网的施工符合规范要求。
2、施工顺序：
在门架搭设完，交付给其它工序使用前，应及时加挂安全网，确保在脚手架的使用中，被安全网全封闭，借以保障工人在外墙脚手架上的安全，同时，以保障在高空处的材料不会误落。
3、施工要点：
门架搭好后，外架施工人员应及时把安全网上到相当高度，估算好与上一次安全网相接的地方。从上至下绑扎好安全网。
4、施工要求：
a、安全网绑扎所使用的铁丝，不能使用扎丝，而应当使用18#铁丝，以保证连接的强度。没有铁丝，用尼龙绳也可代替。但必须考虑绑扎后的牢固程度和经受日照雨淋。
b、相邻两片安全网的联系，应当主要依靠网间预留拴拉孔与孔之间的连接。在无法接连的情况下，也可采用穿越网间的方式绑扎。
c、安全网绑扎好后，相邻的安全网无论上、下、左、右都应达到无缝连接，不允许出现有空隙的情况。凡有空隙的地方，必须用安全网补齐。
d、安全网必须包住扫地杆。
5．安全兜网在门架与外墙之间设置，每三层楼沿外墙设置一道，靠墙用膨胀螺丝固定，另一边和门架立杆固定。
三、拆除施工流程
1．脚手架经工程负责人会同使用单位确认不再需要，经过审批后，方可拆除。
2．拆除脚手架前，应清除脚手架上的材料、工具和杂物。
3．拆除脚手架时，应设警戒区和警戒标志，并由专职人员负责警戒。
4．脚手架的拆除应在统一指挥下，按后装先拆，先装后拆的顺序进行及下列安全作业的要求进行：
（1）脚手架拆除应从一端走向另一端，自上而下逐层地进行；
（2）同一层的构配件和加固件应按先上后下，先外后里的顺序进行，最后拆除连墙件；
（3）在拆除过程中，脚手架的自由悬臂高度不得超过两步，否则，应加设临时拉结；
（4）连墙件水平加强杆和密布式剪刀撑等，必须在脚手架拆卸到相关的门架时方可拆除；
（5）工人必须站在下层的脚手板上进行本层的拆卸作业，并按规定使用安全防护用具；
（6）拆除工作中，严禁使用榔头等硬件敲打、撬挖，拆下的连接棒、螺栓和扣件等应放入袋内，整袋吊下或运出，严禁向地面抛掷；
（7）已解开连结的门架、杆件和配件，必须及时取下、运出或吊下，严禁悬于架上或空中；
（8）严禁作业人员在未卸下已拆物件和对已开拆架体未作临时安全拉结的情况下，擅自离开和下班。
5．在拆除脚手架的施工中，还应加强以下各项管理：
（1）严格控制进入除工作区内工作人员与车辆，采取确保其安全的管理措施；
（2）严禁拆架人员饮用含酒精类饮料，禁止睡眠不足、精神无法集中和身体不适合高处作业人员上架作业；
（3）严禁拆卸人员在架上嬉戏；
（4）作业人员拆除中的呼应和配合，当准备松开架体与连墙体连续或杆件一端结扣时，应先架上和另一端作业人员，以防发生意外。在任何情况下，严禁单人在无其它在场人员配合的情况进行拆除作业。
（5）拆下架子材料应按要求捆好用垂直运输设备运至地面，防止碰撞，严禁抛掷。并应及时整理、保养和检修。
四、门架工程施工检验流程
1．门架上不得堆放材料。
2．对脚手架设专人负责进行经常检查和保修工作。

第八章 验 收

1、脚手架搭设完毕或分段搭设完毕,应按本标准对脚手架的构造、搭设规定和本标准第7.3.5的规定进行自身检查，经相关部门检查验收合格后方可交付使用。
2、高度在20m及20m以下的脚手架，应会同施工单位工程负责人组织技术安全人员进行检查验收。高度大于20m的脚手架，应会同上一级技术负责人随工程进行分阶段组织工程负责人及有关的技术人员进行检查验收。
3、验收时应具备下列文件：
（1）根据本标准5.1.1 条要求所形成的施工组织设计文件；
（2）脚手架构配件的出厂合格证或质量分类合格标志；
（3）脚手架工程的施工记录及质量检查记录；
（4）脚手架搭设过程中出现的重要问题及处理记录；
（5）脚手架工程的施工验收报告。
4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告：
（1）构配件和加固件是否齐全，质量是否合格，连接和挂扣是否坚固可靠；
（2）安全网的张挂及扶手的设置是否齐全；
（3）基础是否平整坚实、支垫是否符合规定；
（4）连墙件的数量、位置和设置是否符合要求；
（5）垂直度及水平度是否合格。
5、脚手架搭设的垂直度与水平允许偏差应符合本规范表7.3.5的要求。
脚手架搭设垂直度与水平度及最大允许偏差如下表
项 目
规 定
垂直度及最大允许偏差
每步架
h/100及±2.0mm
脚手架整体
H/100及±50mm
水平度及最大允许偏差
一跨距内水平架两端高差
±La/600及±3.0mm
脚手架整体
±L/600及±50mm
注： h ——H步距； H——脚手架高度；La——跨距；L——脚手架长度

第九章 安全、文明生产措施

一、安全措施
1．特殊工种要经过专业技能培训，考试合格后发给操作证，持证上岗。
2．作业时，应认真穿戴专业工种服装和防护用具，身系安全带，严禁穿拖鞋、硬底及带钉易滑鞋，袖口裤口应扣紧。
3．脚手架经单位工程负责人检查验收并确认不再需要时，方可拆除。
4．在靠近电流处搭设，必须先切断或迁移电流，然后才搭设。脚手架离高压输电线路应符合安全距离，否则应设置防护架和隔电板，其距离应在二米以上
5．凡遇三级以上大风、雾、雷雨或下雪时，均不得进行高处作业。
6．拆除脚手架前，应清除脚手架上的材料、工具和杂物。
7．拆除脚手架时，应设置警戒区和警戒标志，并由专职人员负责警戒。
8．脚手架的拆除应在统一指挥下，按后装无拆、先装后拆的顺序。
9．划出工作区标志，禁止行人进入。
10．统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时应先告知对方，以防坠落。
11．严格遵守拆除顺序：由上而下，一般是按每步拆除先拆安全网、脚手板、交叉拉杆、门架等。
12．料工具要用滑轮和绳索运送，不得乱扔。
13．拆下架子材料，应及时整理、保养和检修，以提高使用期限和企业经济效益。
14．拆架时注意要与外墙建筑施工队密切配合，使外墙的收尾工能跟着拆架进度去完成。
15．危险源识别与监控
　　 (1)脚手架工程事故的类型
　　 1)整架倾倒或局部垮架。
　　 2)整架失稳，垂直坍塌。
　　 3)人员从脚手架上高处坠落。
4)落物伤人(物体打击)。
　　 5)不当操作事故(闪失、碰撞等)。
　　 (2)引发事故的主要原因
　　 1)整架倾倒、垂直坍塌或局部垮架
　　 ①构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙件等。
　　 ②在使用过程中任意拆除必不可少的杆件和连墙件等。
　　 ③构架尺寸过大、承载能力不足或设计安全不够与严重超载。
　　 ④地基出现过大的不均匀沉降。
　　 2)人员从脚手架上高处坠落
　　 ①作业层未按规定设置围挡防护。
　　 ②作业层未满铺脚手板或架面与墙之间的间隙过大。
　　 ③脚手板和杆件因搁置不稳、扎结不牢或发生断裂而坠落。
　　 ④不当操作产生的碰撞或闪失等。
　　 3)不当操作事故
　　 ①用力过猛，致使身体失稳。
　　 ②在架面上拉车退着行走。
　　 ③拥挤碰撞。
　　 ④集中多人搬运或安装较重构件。
　　 ⑤架面上的冰雪未清除，造成滑落。
　　 4)落物伤人(物体打击)
　　 ①在搭设或拆除时，高空抛掷构配件，砸伤工人或路过行人。
　　 ②架体上物体堆放不牢或意外碰落，砸伤工人或路过行人。
　　 ③整架倾倒、垂直坍塌或局部垮架，砸伤工人或路过行人等。
　　 5)其它伤害
　　 ①在不安全的天气条件(六级以上大风、雷雨和雪天)下继续施工。
　　 ②在长期搁置以后未作检查的情况下重新投入使用。
　　 ③脚手架的外侧边缘与外电架空线路的边线之间没有保持安全操作距离等。
　　 (3)危险源的监控
　　 1)对脚手架的构配件材料的材质，使用的机械、工具、用具进行监控。
　　 2)对脚手架的构架和防护设施承载可靠和使用安全进行监控。
　　 3)对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用情况。
　　 4)加强安全管理与日常维护，对施工环境和施工条件进行监控。

二、拆架时需注意事项
1．注意工作区内工作人员与往来车辆的安全。
2．拆架人员严禁饮用含酒精类饮料。
3．严禁拆卸人员在架上嬉戏。
4．睡眠不足，精神无法集中的工作人员，禁止上架工作。
5．严禁废料在架上随意往下抛丢。
6．拆卸不可损伤外饰壁材、铝窗框等材料。
三、文明措施
1．脚手架搭设整齐、美观。
2．安全网必须干净、整洁、没有破损。
3．搞好文明施工安全生产工作。
