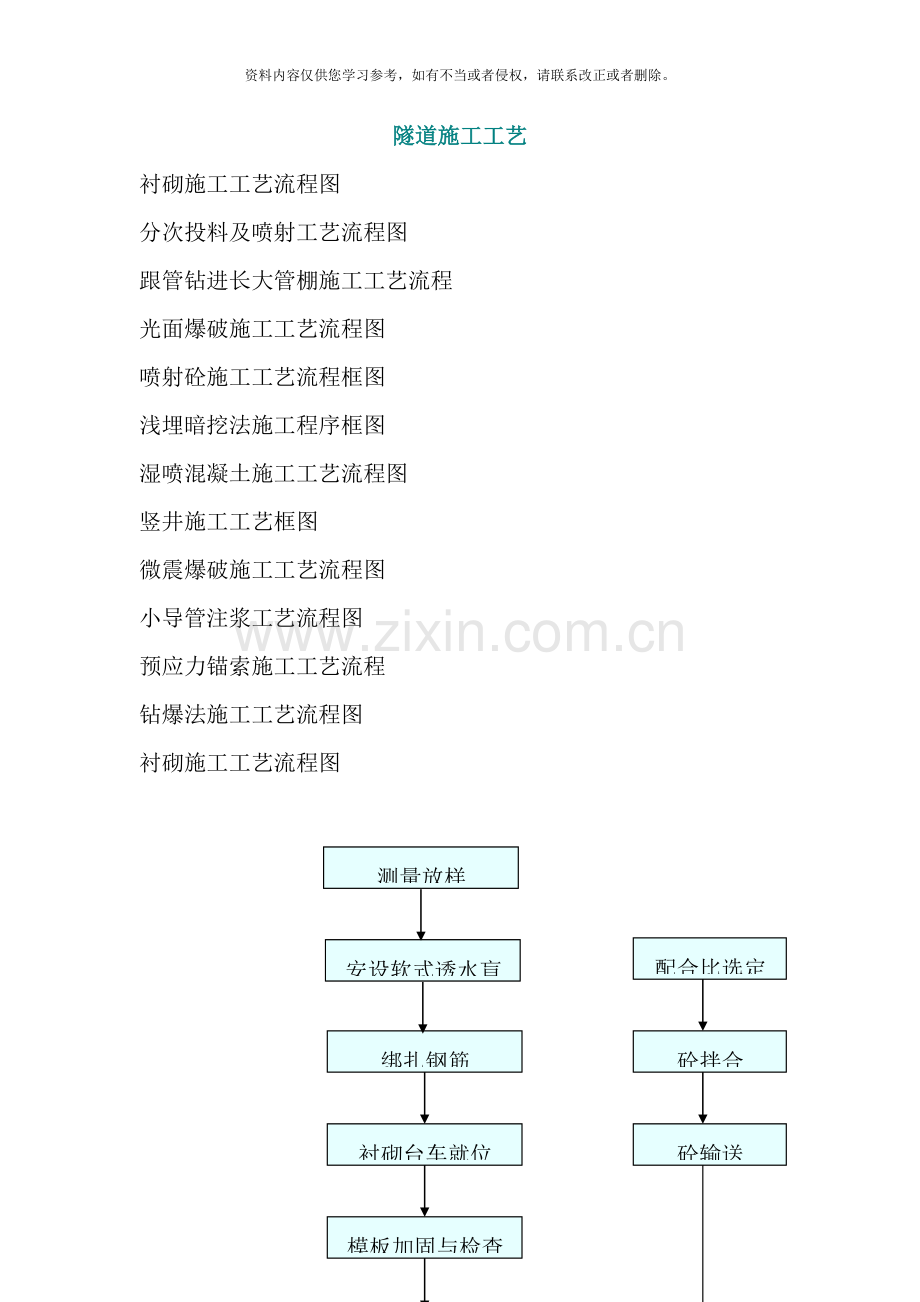

隧道施工工艺
衬砌施工工艺流程图
分次投料及喷射工艺流程图
跟管钻进长大管棚施工工艺流程
光面爆破施工工艺流程图
喷射砼施工工艺流程框图
浅埋暗挖法施工程序框图
湿喷混凝土施工工艺流程图
竖井施工工艺框图
微震爆破施工工艺流程图
小导管注浆工艺流程图
预应力锚索施工工艺流程
钻爆法施工工艺流程图
测量放样
绑扎钢筋
衬砌台车就位
模板加固与检查
衬 砌 砼 灌 注
砼捣固
砼拆模与养生
台车移位
配合比选定
砼拌合
砼输送
安设软式透水盲沟
衬砌施工工艺流程图
分次投料及喷射工艺流程图
第一次投料
水泥100Kg
砂( 按干料计) S×100
粘稠剂C×%
粉剂与水泥一起加
液剂加入拌合水中
水W/C=0.22
投料搅拌
拌合时间( min)
强制式搅拌机
第一次投料
2
第二次投料
1～2
第二次投料
石子( 以干料计) G×100
速凝剂C×%
风压
喷拱部0.12-0.15Mpa
喷边墙0.15-0.18Mpa
进料量
喷拱部2-3M3/h
喷边墙3-4M3/h
水
水压稳定在比风压机大0.1MPa
跟管钻进长大管棚施工工艺流程 架设工作平台
准备工作
退钻、 接杆、 接管
退钻、 卸杆、 卸钻具
钻具组合
跟管钻进
开孔
安放钻机
孔口测量定位
选择钻机
动力头走完最大行程
继续跟管钻进达设计孔深否?
结束或移孔
图
光爆设计
放样布眼
定位开眼
钻 眼
清 孔
装 药
联起爆网络
起 爆
通 风
光爆效果检查
地质调查
原因分析
修改光爆设计
否
是
光面爆破施工工艺流程图
喷射砼施工工艺流程框图
准备工作
配 料
拌 合
砼 运 输
砼 喷 射
清 理
砼配合比选定
岩面清理
风水供应
浅埋暗挖法施工程序框图
地质调查及环境调查
工程支护施工方案
监控测量
初期支护钢拱锚喷砼施工
地层预加固预支护
隧道土方开挖
稳定性安全判别
结 束
二次衬砌灌注混凝土
防水层施工
修改施工方案
湿喷混凝土施工工艺流程图
混凝土拌合机
砂
水泥
水泥
碎石
混凝土输送车
混凝土湿喷机
喷 头
高压风
速凝剂
受喷面
竖井施工工艺框图
测量放样
防汛墙
施工准备
基坑围护
机械开挖
锚(网)喷砼
坑壁支护
人工修整
临时工字钢支撑
施作坑壁防水板
模板架立
竖井锁口圈砼施工
钢筋加工制作
分层开挖井下其它部分
随挖随支至井底标高
施工防水板
拆除部分临时支撑
钢筋绑扎
立模浇注砼
施工设计图
施工设计图
施工准备: 确定总体施工方案、 配备劳动力、 机械材料
确定开挖方法: 开挖断面形式、 支护类型、 开挖方法、 顺序、 台阶高度
爆破震动监测设计
爆破开挖设计
埋设爆破震动测点
掏槽形式选定
炮孔布置
装药量计算
循环进尺选顶
爆破震动验算
减震辅助措施
爆破施工
减震辅助措施
现场爆破震动监测准备就绪
画隧道轮廓线
钻 孔
装药及堵塞
安民告示
爆破区哨音示警
减震辅助措施
出 渣
起爆
是否符合量测管理基准
初期支护
做防水隔离层
二次衬砌
结束
否
微震爆破施工工艺流程图
小导管注浆工艺流程图
是
封闭工作面
钻 孔
制作小导管
拌 浆
机具设备检修
准备工作
安设小导管
联接管路及密封孔口
注浆
结束
压水检查达到要求?
压力流量达到要求?
否
否
是
锚索制作
锚索安装
立 锚 墩
注 浆
钻 孔
封孔注浆
张 拉
外部保护
预应力锚索施工工艺流程
钻爆法施工工艺流程图
修正支护参数
施工准备
确定施工方法
开 挖
是否
符合管理基准
初期支护
现场监控量测
结 束
防水隔离层
二次衬砌
( 修改施工方案)
( 改变开挖步骤、 顺序)
否
是
