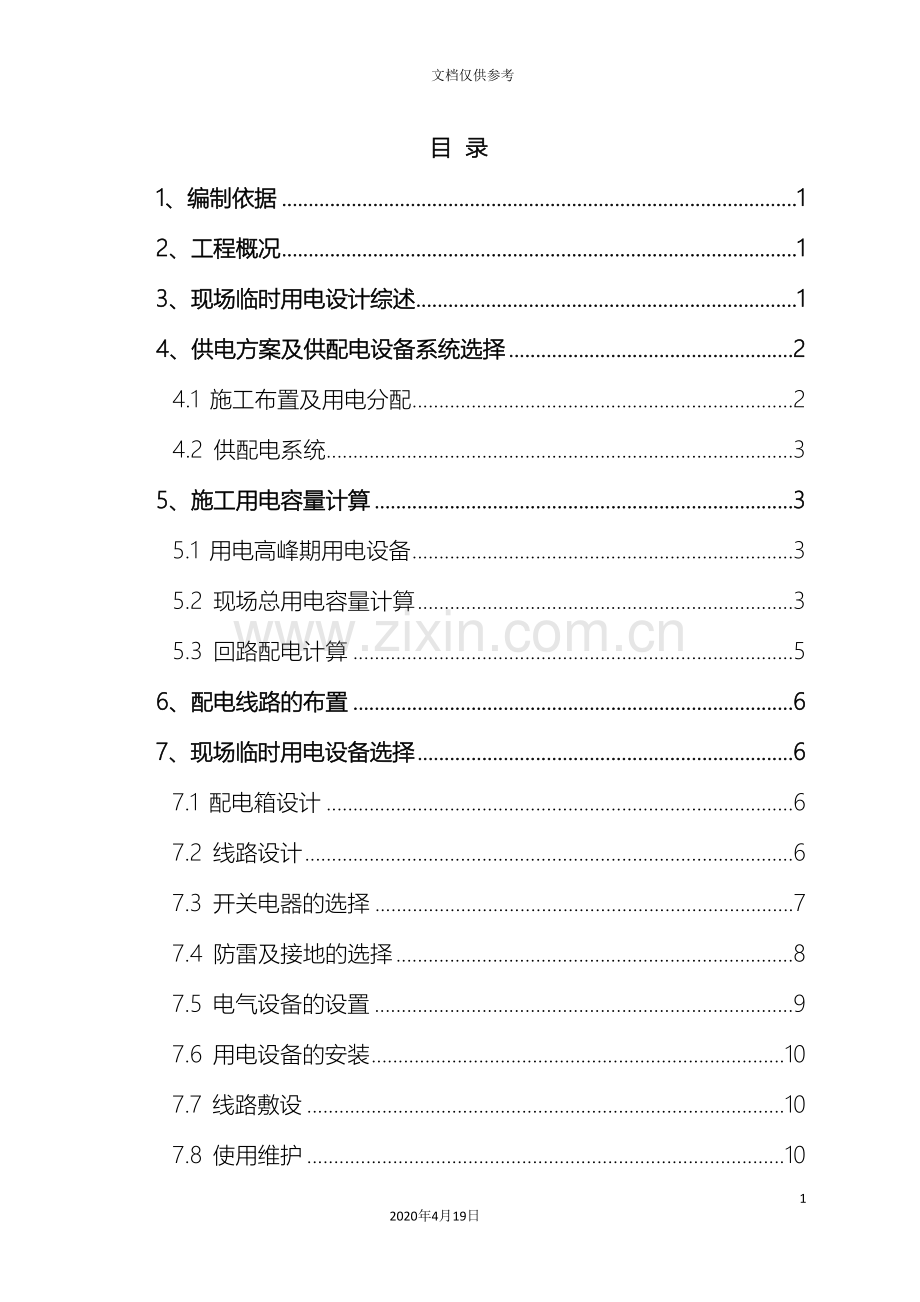

目 录
1、编制依据 1
2、工程概况 1
3、现场临时用电设计综述 1
4、供电方案及供配电设备系统选择 2
4.1 施工布置及用电分配 2
4.2 供配电系统 3
5、施工用电容量计算 3
5.1 用电高峰期用电设备 3
5.2 现场总用电容量计算 3
5.3 回路配电计算 5
6、配电线路的布置 6
7、现场临时用电设备选择 6
7.1 配电箱设计 6
7.2 线路设计 6
7.3 开关电器的选择 7
7.4 防雷及接地的选择 8
7.5 电气设备的设置 9
7.6 用电设备的安装 10
7.7 线路敷设 10
7.8 使用维护 10
8、现场施工用电安全管理 11
8.1 危险源的识别 11
8.2 施工现场机械工具的管理 12
8.2.1 建筑机械 12
8.2.2 手持式电动工具 13
8.3施工安全用电制度 13
8.3.1 用电人员的基本要求 13
8.3.2 用电人员的职责 14
8.4 安全用电组织措施 15
8.5 电气防火措施 16
8.6 停电及停电检修安全规程 17
9、临时用电应急救援预案 17
9.1 临时用电应急预案的原则 18
9.2 临时用电组织机构 18
9.3 组织机构人员 18
9.4 临时用电组织机构图 19
9.5 应急预案工作流程图 19
9.6 事故报告 20
9.7 临时施工用电应急措施 20
9.8 后期处理 22
9.9 宣传教育 22
9.10 演练 22
附图：施工临时用电平面布置图 22

施工临时用电施工专项方案
1、编制依据
1、《建筑施工安全检查标准》（JGJ59- ）
2、《施工现场临时用电安全技术规范》（JGJ46- ）
3、《宁夏工程标准化图集》
4、《建筑施工手册》（第五版）
5、项目施工图纸和施工现场平面图
2、工程概况
工程名称
宁夏医科大学医教协同实践教学基地项目解剖实验楼
建设单位
宁夏城乡建设投资有限公司
建设用途
教学实验
设计单位
银川市规划建筑设计有限公司
建设地点
宁夏医科大学雁湖区校内北侧
监理单位
宁夏慧源监理有限公司
结构类型
框架结构
施工单位
宁夏建工集团有限公司
基础类型
梁筏基础
建筑高度
20.5m
使用年限
50年
总建筑面积
5572.72m2
地下建筑面积
1089.90
地上建筑面积
4482.82
层 数（层）
地下
1层
地上
4层
建 筑 层 高（m）
地下一层
5.6m
首层层高
4.8m
二层层高
4.8m
三层层高
4.8m
顶层层高
4.7m
±0.000绝对标高
1112.95
抗震设防烈度
8度
耐火等级
地下一级 地上二级
3、现场临时用电设计综述
1、现场临时用电按《工业与民用供电系统设计规范》和《施工现场临时用电技术规程》设计并组织施工，根据施工组织设计要求和施工机械使用情况、现场文明施工要求，对办公生活区，施工现场等处的电源进行分开管理，各配电箱统一编号，并设有专人负责管理。
2、施工现场曹勇三级配电系统，用电电源由甲方提供，从就近配电室低压侧开关引来。经专业人员核算用电负荷满足现场要求，施工现场下设一个一级配电柜，四个二级配箱，N个开关箱电供施工现场及生活区使用，线路走向详见（施工总平面布置图）。由一级配电箱到现场分电箱全部采用三相五线制供电系统，根据规定保护接地和保护零线必须严格分开，从一级配电箱到分配电箱电缆应埋地敷设，其表面距地面深度不小于70cm，在电缆上下铺以软土。不能埋地敷设的，采用制作保护壳或穿套管加以保护。
3、施工现场供配电设计采用TN-S系统，按三级配电两级保护设计施工，PE线与N线严格分开使用，接地电阻不大于4Ω，施工现场所有防雷装置冲击接地电阻不大于10Ω，总配电箱漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不大于30mA·s，开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间大于0.1S。所有临时用电线路全部采用五芯电力电缆。使用完好的临时用电设备、线路及开关，并派专职持证电工负责临时用电管理及使用，确保用电安全高效。
4、生活办公区各种照明配电线距地标高不应小于2.4米，低于2.4米的灯具用36伏安全电压。
4、供电方案及供配电设备系统选择
4.1 施工布置及用电分配
配电分级示意图如下：
一级配电
二级配电
三级配电
用电设备

4.2 供配电系统
供电系统严格执行TN-S接零保护系统.
5、施工用电容量计算
5.1 用电高峰期用电设备
施工现场用电设备参数表
序号
机械或设备名称
规格型号
数量
(数量*功率）
额定功率（KW）
1
塔式起重机
QTZ40
1*21.5
21.5
2
砂轮切割机
53G3-400
1*1.1
1.1
3
钢筋切断机
FGQ40-1
2*4
8
4
钢筋弯曲机
GW40-A
2*4
8
5
钢筋套丝机
GHG-40
2*4
8
6
钢筋调直机
GHG-36
1*15.5
15.5
7
插入式振捣器
ZN50
2*3
6
8
木工圆盘锯
MJ105-1
1*3
3
9
生活区及现场
照 明
白炽灯
空调等
20
20
10
潜水泵
4吋
8*4
32
11
交流电焊机
BXI315A
1*23
23
12
电渣压力焊机
HYS-630
1*24
24
13
其它设备
冲洗泵
1*5.5
5.5
合计
175.6 KW
5.2 现场总用电容量计算
电流按下式计算：
1000P
Il＝—————————
1.73·Ul·cosφ
Il—线路工作电流（A）；Ul—线路工作电压值；
cosφ—用电设备功率因素，一般建筑工地取0.75。
5.2.1施工设备用电容量计算：
1、塔吊 、电焊机、电渣压力焊机、插入式振捣器：
P1＝1.1K4∑P＝1.1×0.7×（21.5+23+24+6）＝57.4KW
2、弯曲机、切断机、钢筋调直机、套丝机、弯箍机、圆盘锯、砂轮切割机.其它设备：
P2＝1.1K5∑P＝1.1×0.7×（8+8+8+15.5+3+1.1+5.5）＝37.8KW
3、生活、办公、照明：
P3＝∑P＝（20）＝20KW
5. 现场降水泵（8*4KW）
P4＝1.1K55∑P=1.1×0.7×32＝24.64KW
5.2.2计算设备总容量：
P总＝∑P
＝57.4+37.8+20+24.6
＝139.8KW
电流按下式计算：
1000P
Il＝————————————
1.73·Ul·cosφ
Il—线路工作电流（A）；Ul—线路工作电压值；
cosφ—用电设备功率因素，一般建筑工地取0.75。
1000×139.8
Il＝————————————＝283.54A
1.73×380×0.75
根据载流量查表，从配电室至一级配电柜电缆可选择截面为VLV-4×120mm2+1×50mm2铝芯电缆
5.3 回路配电计算
5.3.1 1#回路（塔吊 、电焊机、打夯机、手提电锯、电渣压力焊机、插入式振捣器后期上楼移动箱）电流计算及电缆截面选择：
负荷额定功率：
设备：共计P1=87.1kW；

1000×87.1
Il＝———————————＝176.65A
1.73×380×0.75
考虑后期上楼移动箱1#回路选择截面为VLV-3×70 mm2+2×35 mm2铝芯电缆。
5.3.2 2#回路（弯曲机、切断机、钢筋调直机、套丝机、弯箍机、圆盘锯、砂轮切割机.其它设备）电流计算及电缆截面选择：
设备：共计P2=37.8=kW；
1000×37.8
Il＝———————————＝76.66A
1.73×380×0.75
2#回路选择截面为VLV-3×70 mm2+2×35 mm2铝芯电缆
5.3.3 3#回路（降水泵）电流计算及电缆截面选：
负荷额定功率：
设备：共计P3=24.64kW
1000×24.64
Il＝———————————＝49.97A
1.73×380×0.75
考虑到直接启动设备， 3#回路选择截面为VLV-3×70 mm2+2×35 mm2铝芯电缆。
5.3.4 4#回路电流计算及电缆截面选：
负荷额定功率：照明、空调、办公
设备：共计P4=20 kW
1000×20
Il＝—————————＝90A
220
考虑到取暖设备4#回路选择截面为VLV-3×70 mm2+2×35 mm2铝芯电缆。
6、配电线路的布置
详见施工现场临时用电平面布置图（附页）
7、现场临时用电设备选择
7.1 配电箱设计
我项目部所使用配电箱由正规厂家制作，一级箱设有总隔离开关，有总断路器，下设分隔离、分漏电开关（具备短路、过压、漏电）。各设工作零线和保护零线端，完全符合要求。固定配电箱都有独立的重复接地线与箱内保护零相接。重复接地电阻值不大于4Ω，挂式配电箱不低于1.4m固定牢固。要求所有配电箱2米内不得堆放各种物件，电源线和引出线都注明每条线路的名称和走向。
7.2 线路设计
主线采用VLV-4×120mm2+1×50mm2的电缆由配电室低压侧开关引至一级配电箱，分箱围绕整个现场及钢筋加工厂，施工现场各配电箱负荷分配均衡。临时用电设备根据现场一级箱负荷使用情况调整，保证一级箱用电负荷不超过供电电缆的长期载流量，以确保用电安全。 各配电线路引出后直埋地下，根据负荷计算选择相应的电缆在主要的地段上均应设明显的电缆走向标志。钢筋区、木工区及其它用电设备相对集中的区域，设备电源电缆均套管保护。
1#回路选择截面为VLV-3×70 mm2+2×35 mm2铝芯电缆。
2#回路选择截面为VLV-3×70 mm2+2×35 mm2铝芯电缆
3#回路选择截面为VLV-3×70 mm2+2×35 mm2铝芯电缆。
4#回路选择截面为VLV-3×70 mm2+2×35 mm2铝芯电缆。
7.3 开关电器的选择
1、总配电一级柜开关电器的选择：
总熔断器式隔离开关为：HR6-400A/3P （300A）
可见分断点总断路器为：DZ20Y-400A/3极 （300A）
分熔断器式隔离开关为：HR6-250A/3P （250A）
分路漏电保护器：DZ20L-250A/4300 （250A）
2、二级配电箱箱开关电器的选择：
总熔断器式隔离开关为：HR6-250A/3P （250A）
可见分断点总断路器为：DZ20Y-250/3300 （250A）
可见分断点分断路器为：DZ15-160/3300×2 （160A）
可见分断点分断路器为：DZ15-100/3300×10（100A）
3、开关箱三级开关电器的选择：
①综合开关箱：
可见分断点分断路器为：DZ15-100/3300 （100A）
漏电保护器：DZ15LE-100/390 （63A）
②电焊机开关箱：
可见分断点分断路器为：DZ15-100/3300 （100A）
漏电保护器：DZ15LE-100/390 （100A）
③振动器开关箱：
可见分断点隔离开关为：DZ15-40/3300 （40A）
漏电保护器为：DZ15LE-40/390 （20A）
④照明开关箱：
可见分断点分断路器为：DZ15-100/3300 （100A）
漏电保护器：DZ15LE-40/290 （3－6个） （40A）
⑤吊车开关箱：
可见分断点分断路器为：DZ20Y-200/3300 （160A）
漏电保护器：DZ20L-160/4300 （125A/160A）
⑥调直机开关箱：
可见分断点分断路器为：DZ20Y-100/3300 （100A）
漏电保护器：DZ15LE-100/490 （63A）
7.4 防雷及接地的选择
1、接地系统
TN-S系统设计要求设置保护接零系统，电气设备的金属外壳必须与专用保护零线连接；保护零线PE必须采用绿/黄双色线，在任何情况下不准使用绿/黄色线作负荷线；保护零线不得装设开关或熔断器；重复接地线应与保护零线连接。
2、保护系统
在总配电箱和开关箱中设置两级漏电保护器。总配电箱中漏电保护器安装在分隔离开关的负荷侧；开关箱中的漏电保护器安装在电源隔离开关的负荷侧，开关箱漏电保护器的额定漏电动作电流为≤30mA，额定漏电动作时间≤0.1S;总配电箱漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不大于30mA·s。
本供电系统设重复接地和防雷接地；
1．在施工现场，一级配电柜三级配电箱设置PE重复接地。
2．一二级向配电箱、开关箱金属箱体必须作保护接零。
3．重复接地不少于三处，重复接地点选在总配电箱处、电路中段、电路末端，接地电阻不大于10Ω。
4．施工现场脚手架、塔吊需做防雷系接地。
5．采用具有专用保护零线的TN-S系统.即在TN-S系统中,保护零线应专用,不得作工作零线使用，所有的电器设备的金属外壳和保护零线均应与专用保护零线相连接，专用保护零线颜色为黄/绿双色线。
6．建筑施工现场宜采用镀锌角钢或镀锌钢管制作，不得采用螺纹钢、不应采用已经严重锈蚀、弯曲的材料，角钢的规格应大于等于50mm×50mm×5mm，钢管直径在48mm以上，其壁厚不小于3.5mm，长度要求不小于2.5m，其下端加工成尖形，用角钢制作时，其尖端应在角钢的角脊上，且两个斜边要对称，用钢管制作要单边斜削。（见图1）安装垂直接地体须埋于地下。
50
2500
120
Φ48
2500
120
角钢
钢管
图1 垂直接地体
600
700～800
2500
200
接地体的埋设

7．保护零线与保护接地应采用焊接、压接、螺栓连接或其它可靠方法连接，严禁缠绕或钩挂。
7.5 电气设备的设置
1、变压器外以有成品防护。一、二级配电箱搭设双层防护棚。各防护棚均安装锁具，由专人负责管理。并悬挂警示标志。
2、本工程供电方式采用TN-S系统，即三相五线制接零保护系统，实行三级配电两级保护。施工现场总配电箱做重复接地后引出一根专用保护零线。PE线也不得进入漏电保护器。电气设备的金属外壳必须与专用保护零线连接。
3、设置漏电保护器
1）施工现场的总配电箱和开关箱设置两级漏电保护器，且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。每月测试一次并做好记录。
2）开关箱内的漏电保护器,额定漏电动作电流不应大于30MA,额定漏电动作时间应小于0.1S；手持工具、水泵及食堂潮湿地方流动箱内的漏电保护器，其额定漏电动作电流不应大于15MA，额定漏电动作时间应小于0.1S。
4、配电箱及开关箱的设置
1）配电系统实行分级配电，分为总配电箱、分配电箱和开关箱及专用电箱。
2）动力配电箱与照明配电箱分别设置。
3）分配电箱和开关箱的距离原则上不得超过30米。开关箱和其控制的固定式用电设备的水平距离不宜超过3米，与手持电动工具的距离不宜超过5米。
4）配电箱、开关箱装设应牢固、端正。固定式配电箱、开关箱的中心点距地面的垂直距离为1.4米-1.6米；移动式分配电箱的中心点距地面的垂直距离为0.8米-1.6米。携带式开关箱应有100mm-200mm的箱腿，开关箱必须立放，禁止倒放。
5）配电箱、开关箱应装设在干燥通风及无腐蚀、防雨雪的场所，配电箱下方地面应平整、坚实、无积水，周围不得有灌木、杂草，不得堆放任何妨碍操作维修的物品。
5、合理配置、整定、更换各种电器保护装置，以便对电路和用电设备的过截、短路故障进行可靠的保护。
6、各配电箱处必须放置灭火器，电器灭火器选用ABC干粉灭火
器严禁用水剂灭火器。
7、电器设备和配电箱周围5m以内不得堆放易燃、易爆强腐
蚀性。
7.6 用电设备的安装
配电箱内的电气设备应与金属架连接牢固可靠，保护零线和工作零线分别设置，盘内布线要整齐绑扎，总线挂锡后互接。配电箱所有开关电器必须是合格产品。不论是选用新电器还是延用旧电器，必须完整无损、动作可靠、绝缘良好，严禁使用破损电器。电缆由箱体下侧进出，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。配电箱并设置围栏和防护棚，地面做硬化处理。
7.7 线路敷设
电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。电缆线路埋地敷设，坑深800MM，并应在电缆上下各均匀铺设不小于50MM厚的细砂，然后覆盖砖等硬质保护层。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并应靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设应沿墙或门口刚性固定，最大弧垂距地不得小于2.0M。室内非埋地明敷主干线距离地面高度不得小于2.5M。
7.8 使用维护
1.配电箱、开关箱应有名称、用途、分路标记及系统接线图。
2.配电箱、开关箱箱门应配锁，并应由专业负责。
3.配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。
4.对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
5.配电箱、开关箱必须按照下列顺序操作： 送电操作顺序为：总配电箱→分配电箱→开关箱； 停电操作顺序为：开关箱分→配电箱→总配电箱。 但出现电气故障的紧急情况可除外。
6.施工现场停止作业1小时以上时，应将动力开关箱断电上锁。
7.配电箱、开关箱内不得放置任何杂物，并应保持清洁。
8.配电箱、开关箱内不得随意挂接其它用电设备。
9.配电箱、开关箱内的电器配置和接线严禁随意改动。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。
10.配电箱、开关箱得进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。
11.施工和维护由专职电气工人完成，每星期检查电器具和用电设备，每月检查接地保护系统，并测量电阻（要求R≤10Ω）。不用的设备及时拉闸，解除电源电缆接线。
8、现场施工用电安全管理
8.1 危险源的识别
1、开关箱无漏电保护器或漏电保护器失灵。
2、固定设备未使用专用开关箱未执行“一机、一闸、一漏、一箱”的规定。
3、闸具、熔断器参数与设备容量不匹配安装不符合要求。
4、配电箱的箱门内无系统图和开关电器未标明用途未设专人负责。
5、电箱内的电器和导线有带电明露部分相线使用端子板连接。
6、电箱内多路配电无标记引出线混乱。
7、电箱无门、无锁、无防雨措施。
8、电箱内有杂物。
9、配电线路老化破皮未包扎。
10、电缆过路无保护措施。
11、电缆埋地不符合要求。
12、电缆绝缘破坏或不绝缘。
13、接触带电导体或解除与带电体含电源线连通的金属物体。
14、在潮湿场所不使用安全电压。
15、灯具外壳未作接零保护。·
16、电工无证操作非电工操作。
8.2 施工现场机械工具的管理
8.2.1 建筑机械
（1）夯土机机械的使用
1）夯土机机械的金属外壳与PE线的连接点不得少于两处，其漏电保护必须适应潮湿场所的要求。
2)夯土机械的负荷线应采用耐气候型橡皮护套铜芯软电缆。
3）夯土机械的操作扶手必须绝缘，使用者必须按规定穿戴绝缘用品。
4）夯土机械使用时应有人调整电缆，且电缆长度不应大于50m；使用过程严禁电缆缠绕、扭结和被机体跨越。
5）多台夯土机械并列工作时，其平行间距不得小于5m，前后间距不得小于10m。
（2）木工机械的使用
1）木工机械的金属基座必须与PE线做可靠的电气连接。
2）木工机械的漏电保护可按一般场所要求对待。
3）木工机械的负荷线必须采用耐气候型橡皮护套铜芯软电缆，不得有任何破损和接头。
（3）焊接机械的使用
1）焊接机械的金属外壳必须与PE线做可靠的电气连接。
2）电焊机械应放置在防雨、干燥和通风良好的地方。
3）交流弧焊机变压器的一次侧电源线长度不应大于5m，其电源进线处必须设置防护罩，进线端不得裸露。
4）交流电焊机除应设置一次侧漏电保护以外，还应配装防二次触电保护器。
5）电焊机械的二次线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于30M，其护套不得破裂，其接头必须绝缘、防水包扎防护好，不应有裸露带电部分。
6）电焊机械的二次线的地线不得用金属构件或结构钢筋代替。
7）使用电焊机械焊接时必须穿戴防护用品，严禁露天冒雨从事电焊作业。
8.2.2 手持式电动工具
（1）手持式电动工具的正确选购
必须选购经认证合格并带有认证标志，同时应有生产厂家的产品说明书和合格证。
由于建筑施工现场绝大部分场所均处于危险场所或高度危险场所，应优先选用符合使用要求的Ⅱ类或Ⅲ类手持电动工具，禁止使用Ⅰ类手持电动工具。
（2）手持电动工具的正确使用
手持电动工具的操作者，在使用前必须经检查和试运转，工具外观完好无损，运转正常后方能投入使用。操作者应了解所使用手持电动工具的性能，并能正确、合理使用。手持电动工具的橡磁软电缆不得承受任何外力。按《建筑施工安全检查标准》JCJ59- 要求，手持电动工具的出厂所带插头和电缆不得随意更换或加长，且电缆中间不得有接头。在露天操作时，如遇下雨应停止工作，否则必须采取有效的防水措施。
8.3施工安全用电制度
为了确保施工现场临时用电安全，防止电气事故的发生，首先必须加强临时用电的管理工作，对施工现场的用电人员提出明确的要求和职责，健全各种用电管理制度以及建立临时用电技术档案。
8.3.1 用电人员的基本要求
电气专业技术人员的基本要求：电气专业技术人员必须接受过系统的电气专业培训，掌握安全用电的基本知识和各种机械设备、电气设备的性能，熟知《施工现场临时用电安全技术规范》及其它用电规范；熟知电气事故的种类、危害；掌握调度管理要求和用电管理规定。
电工的基本要求：电工必须具有一定的电工安全技术、电工基础知识和专业技术知识，并有一定的实践经验：维修、安装或拆除临时用电工程必须由电工完成，该电工必须有特种作业操作证；电工等级应同临时用电工程技术难易程度和复杂性相适应，掌握安全电压的选择。
1.为防止停、送电时电源手动开关带负荷操作，以及便于对用电设备在停、送电时进行监护，配电箱、开关箱之间应当遵循一个合理的操作顺序。即停电时其操作顺序应当是开关箱-分配电箱-总配电箱。送电时总配电箱—分配电箱—开关箱。
2.维修电工应严格按照电器操作规程进行维修、检验，并做好维修记录，按时检测接地电阻及机械设备、线路的绝缘电阻。配电箱、开关箱应上锁，钥匙应由专人保管。
现场电工必须熟悉现场的用电施工组织设计，正确安装、维护现场的电气设备。
3.现场电工必须严格遵守操作规程、安装规程、安全规程，维修电气设备时必须断开电源，验明单相无电，并在开关的手柄上挂上“严禁合闸、有人工作”的标示牌方能进行工作，未经验电，则应按带电作业的规定进行工作。
4.现场电工不得随意调整自动开关脱扣器的整定电流或开关、熔断器内的熔体规格，对总配电柜、干线、重要分干线及大型施工机械的配电装置作上述调整时，必须得到电气工程师同意方能进行。
5.现场的一切电气设备必须由持证电工安装、维护，非电工不得私自安装、维修、移动一切电气设备。
6.运行中的漏电开关发生跳闸必须查明原因才能重新合闸送电，发现漏电开关损坏或失灵必须立即更换。严禁现场电工自行维修漏电开关，严禁漏电开关撤出或在失灵状态下运行。
7.施工现场至少有两个电工，必须持证上岗，劳保用品应配备齐全。作业时，严格按照电气操作规程进行维修、检验，并做好维修、检验记录。
8.配电箱、开关箱应上锁，钥匙应由专人保管。
8.3.2 用电人员的职责
1.电气专业人员职责：编制施工现场临时用电施工组织设计并指导安全施工；对电工和安装人员进行技术交底；对临时用电设施和用电设备进行验收；定期组织或参加施工现场电气安全检查活动，发现问题及时解决；制定施工现场临时用电管理制度和责任制；对施工现场进行用电管理和调度管理；参与电气事故的处理，分析事故原因，找出薄弱环节，采取针对性措施，预防同类事故的发生；建立健全施工现场临时用电的技术档案；组织认真学习《建筑安装工人安全技术操作规程》、《施工现场临时用电安全技术规范》等规范规程，加强现场施工人员的安全用电意识。经常性的对电工以及其它用电人员进行安全用电教育。
2.电工职责：根据施工图和施工组织设计进行电气安装；现场电工除做好规定的定期检查外，做好漏电保护器的测试并记录，做好日常电气设备的维护并记录。平时必须对电气设备勤巡、勤查，发现事故隐患必须立即消除。对上级发出的安全用电整改通知书必须在规定的期限内彻底整改，严禁电气设备带病运行。
8.4 安全用电组织措施
1、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
2、建立技术交底制度，向各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项。
3、建立安全检测制度，定期对临时用电工程进行检测，注意内容含：接地电阻值、电气设备绝缘电阻值、漏电保护器动作参数等，已监视临时用电工程是否安全可靠，并做好记录。
4、建立安全用电责任制，对临时用电工程各部位的操作、监护、维护分片、分块、分机、落实到人。

1）现场专业电工要严格按照《施工现场临时用电安全技术规程》负责临电的使用。维护维修与管理要坚守岗位，不准擅自离岗，必须坚守现场，由施工作业就有临电人员值班。
2）专业人员要持证操作，无证的临电学徒工不准独立操作，只能在师傅的指导下协助操作，临电人员要严格遵守安全规程，要加强自身的安全防护。禁止违章作业，要抵制违章指挥。
3）临电人员要经常检查线路和电气使用情况，发现问题要及时处理，同时要向现场领导汇报情况，凡是线路上出现了问题，一定要追究临电人员的责任。临时用电的接地电阻应每季度进行一次复测，遇有较大天气、气候变化或重大用电设备安装时，也要对就近电箱接地进行复测。
4）现场停止施工作业1小时以上或下班后，临电人员要对动力电闸及时拉闸上锁，在上班前要提前到现场开锁送电，不能影响现场的正常施工作业。
5）非临电人员不准接线，不准拆除线种不准移动固定线路，不准拆卸电闸箱内的任何零件，更不准损坏电器线路。
8.5 电气防火措施
1、经常对广大职工和机电操作人员进行电气安全防火的宣传教育，以提高防火意识和电气消防技能。
2、配备相应的电气防火设施，现场配电箱、塔吊司机室、固定电气焊割点均设置相应的电气焊割点均设置相应的灭火器具。灭火器材应定人负责，经常检查，定期检查维修。
3、严禁使用电炉。禁止使用碘钨灯、大功率灯泡烘烤衣物，以防电气失火。
4、要正确选择导线截面，杜绝线路超负荷使用。
5、施工现场严禁使用电炉子。
6、使用电焊机时周围不能有易燃物品，并备齐防火设备。电焊机要放在通风良好的地方。
7、存放易然物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接均应满足有关规定要求。
8、配电箱、开关箱内严禁存放杂物及易燃物。在总箱隔离开关的电源处引出消防电源，到消防水泵专用控制箱。
9、施工现场一旦发生电器火灾时，扑灭火灾应注意以下事项：
1）迅速切断电源,以免事态扩大。切断电源时应带绝缘手套，使用有绝缘柄的工具。当火场离配电箱较远时，需剪断电线相线和零线应分开错位剪断，以免在钳处造成短路，并防止电源线掉在地上造成过路人员触电。
2）电源线因其它原因不能及时切断，需一方派人去供电端拉闸，另一方面扑火时人体各部位与电体应保持一定距离，必须穿带绝缘用品。
3）扑灭电气火灾时要用绝缘性能好的灭火器，如干粉灭火器、二氧化碳灭火器、1211灭火器或干燥砂子，严禁使用导电灭火剂进行补救。
10、使用电气焊进行辅助施工时，操作人员应有上岗证，动火证以及配备好相关的防火器材。
11、临时用电设计遇有变更情况必须出示设计变更通知单，经设计审批人签字后方可实施变更。
12、转动式路线一律使用绝缘胶皮电缆线，在楼地面上移动时要加保护，不准泡在水里，不准用硬物踫砸，不准用车辆碾压，不准用铁丝捆绑，不准直接放在金属堆上或挂在铁丝（管）上。
13、现场临电统一由临电人员管理，用电单位用电必须征求临电人员同意，并按指定部位，按规定接线，不准随意乱拉乱接，要接受临电人员和安全部门的监督检查。
8.6 停电及停电检修安全规程
1、参与停电及停电检修人员必须有工种资格证，并按此严格执行。
2、各场所停、送电操作由专人负责，严格执行谁停电、谁送电原则，停送电联系要做到指令清楚、明确。
3、高压停送电严格执行一人操作、一人监护制度。
4、检修工作开始前，检查绝缘工具的完好情况，确保无破损等现象。 8、检修电气设备前严格执行停电、验电防止意外触电。
5、检修工作完成后，应清查携带工具、仪表情况，防止工具遗忘到设备内引起事故。
6、严禁无确认通知进行送电操作。
停电期间在总配电箱前悬挂“禁止合闸”标示牌。提醒注意。
7、遇到停电及停电检修情况下必须按照下述操作程序：
送电操作程序：总配电箱→分配电箱→开关箱
停电操作程序：开关箱→分配电箱→总配电箱
检查时必须认真仔细，不留死角，对存在的隐患填入定期检查记录表，标明部位，内容，立即组织指定方案，落实整改。整改完毕要进行复查，对检查记录中记录的隐患内容逐条复查，并记录，对整改结果进行评价。
9、临时用电应急救援预案
9.1 临时用电应急预案的原则
“发生事故时应遵循“保护人员优先，防止和控制事故的蔓延为主；统一指挥、分级负责、区域为主、单位自救与社会救援相结合”的原则。达到控制事故，有效地抢救伤员，减少事故损失，防止事故扩大。
9.2 临时用电组织机构
由项目部成立应急救援协调小组。负责本项目施工范围内的事故应急救援的指挥、布置、实施和监督协调工作。及时向上级汇报事故情况，指挥、协调应急救援工作，按照国家、行业和公司、等有关规定参与对事故的调查处理。
9.3 组织机构人员
成 员
职 务
职 责
组长
神海滨
项目经理
全面管理，与有关部门的协调，定期组织检查。
副
组
长
韩磊
技术负责人
具体负责现场临时用电各项工作的协调和安排。
高喜军
副经理
具体负责现场临时用电的监督检查工作。
组员
王泰华
施工员
具体负责现场临时用电现场救援指挥工作。
杨海江
安全员
主要负责对现场临时用电情况进行监督措施的制定、检查、巡查，培训工作。
李艳
资料员
主要负责现场临时用电的资料的收集、整理。

柳侃侃
质检员
主要负责现场落实工作，人员组织工作

缪婷
取样员
主要负责现场信息传递工作。

雷继升
专业电工
主要负责对现场临时用电情况进行监督、检查、巡查、维修工作。
9.4 临时用电组织机构图
组长：神海滨
副组长：韩磊

副组长：高喜军

王泰华
杨海江
雷继升
缪婷
柳侃侃
李艳
施工班组长

9.5 应急预案工作流程图
根据本工程的特点及施工工艺的实际情况，认真的组织对危险源和环境因素的识别和评价，特制定本项目发生紧急情况或事故的应急措施，开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响。发生安全事故后立即组织人员对受伤人员进行现场救护，或护送伤员去医院救治，保证第一时间的救护工作。其应急准备和响应工作程序见下图：
危险源及环境因素辩识
编制应急预案
成立抢险领导小组
抢险、救护车
配备应急物资、设备
应急知识教育培训
定期评审
实施应急预案
进行评审、修订
未发生
发生

9.6 事故报告
9.4.1 事故报告原则：
应遵循“迅速、准确”的原则，在第一时间内上报重大事故情况。
9.4.2 报告程序：
1、 事故发生后立即报告事故应急救援领导小组组长。，报告事故发生的时间、地点和简要情况，并随时报告后续情况。
2、 根据实际情况判断是否要求与110、119、120、122以及其它相关救援电话联系增援。
3、 应急救援领导小组，组长向上级主管部门或主管领导汇报。
4、 应急救援领导小组，组长及时报告建设单位监理单位，以求支援抢救。
9.4.3 报告内容
事故发生时间、地点、事故类别，事故发生的简要经过、人员伤亡情况，已采取的救援措施。
9.7 临时施工用电应急措施
触电事故和其它事故比较，其特点是事故的预兆性不直观、不明显，而事故的危害性非常大。当流经人体电流小于10mA时，人体不会产生危险的病理生理效应，但当流经人体的电流大于10mA时，人体将会产生危险的病理生理效应，并随着电流的增大、时间的增长将会产生心室纤维性颤动，仍至人体窒息（“假死”状态），在瞬间或在三分钟内就夺去人的生命。因此，在保护设施不完备的情况下，人体触电伤害事故是极易发生的。因此，施工中必须做好预防工作，发生触电事故时要正确处理，抢救伤者。
9.5.1 发生触电事故的应急措施
1、触电急救的要点是动作迅速，救护得法，切不可惊慌失措，束手无策。要贯彻“迅速、就地、正确、坚持”的触电急救八字方针。发现有人触电，首先要尽快使触电者脱离电源，然后根据触电者的具体症状进行对症施救。
2、脱离电源的基本方法有：
1）将出事附近电源开关关掉、或将电源插头拔掉，以切断电源。
2）用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身上拨离或将触电者拨离电源。
3）必要时可用绝缘工具（如带有绝缘柄的电工钳、木柄斧头以及锄头）切断电源线。
4）救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源。
5）如果触电者由于痉挛手指紧握导线缠绕在身上，救护人可先用干燥的木板塞进触电者身下使其与地绝缘来隔断入地电流，然后再采取其它办法把电源切断。
6）如果触电者触及断落在地上的带电高压导线，且尚未确证线路无电之前，救护人员不可进入断落地点8~10米的范围内，以防止跨步电压触电。进入该范围的救护人员应穿上绝缘靴或临时双脚并拢跳跃地接近触电者。触电者脱离带电导线后，应迅速将其带至8~10米以外立即开始触电急救。只有
