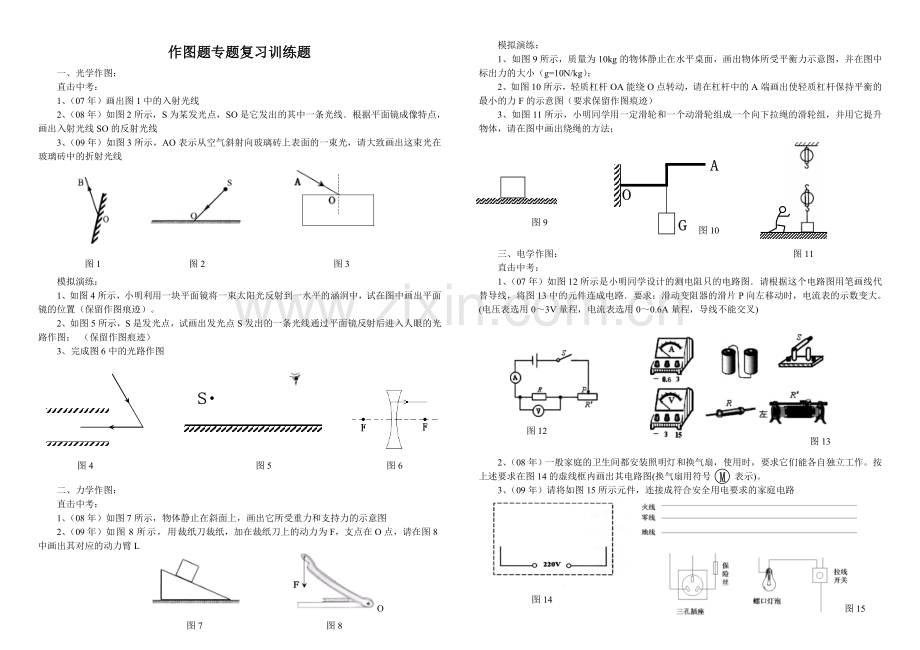

作图题专题复习训练题
一、光学作图：
直击中考：
1、（07年）画出图1中的入射光线
2、（08年）如图2所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线
3、（09年）如图3所示，AO表示从空气斜射向玻璃砖上表面的一束光，请大致画出这束光在玻璃砖中的折射光线

图3
图2
图1

模拟演练：
1、如图4所示，小明利用一块平面镜将一束太阳光反射到一水平的涵洞中，试在图中画出平面镜的位置（保留作图痕迹）。
2、如图5所示，S是发光点，试画出发光点S发出的一条光线通过平面镜反射后进入人眼的光路作图； （保留作图痕迹）
3、完成图6中的光路作图
图4

图5

图6

二、力学作图：
直击中考：
1、（08年）如图7所示，物体静止在斜面上，画出它所受重力和支持力的示意图
2、（09年）如图8所示，用裁纸刀裁纸，加在裁纸刀上的动力为F，支点在O点，请在图8中画出其对应的动力臂L
图8
O
图7

模拟演练：
1、如图9所示，质量为10kg的物体静止在水平桌面，画出物体所受平衡力示意图，并在图中标出力的大小（g=10N/kg）；
2、如图10所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）
3、如图11所示，小明同学用一定滑轮和一个动滑轮组成一个向下拉绳的滑轮组，并用它提升物体，请在图中画出绕绳的方法；

图10

图9

图11

三、电学作图：
直击中考：
1、（07年）如图12所示是小明同学设计的测电阻只的电路图．请根据这个电路图用笔画线代替导线，将图13中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大。(电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉)

图13

图12

2、（08年）一般家庭的卫生间都安装照明灯和换气扇，使用时，要求它们能各自独立工作。按上述要求在图14的虚线框内画出其电路图(换气扇用符号 表示)。
3、（09年）请将如图15所示元件，连接成符合安全用电要求的家庭电路
图14
图15

作图题针对性训练

1、如图1所示，平面镜与地面成30°角，一束光线沿竖直方向射向平面镜，试在图中画出反射光线，并标出反射角的大小。
图2
2、如图2所示，S是发光点，S/是S在平面镜中的像，L是射向平面镜的一条入射光线，在图中画出平面镜的位置和L的反射光线；

30°

图1

3、一束光线从空中斜射入水中，试在图3中画出光线进入水中的大致光路图
4、完成图4中的光路作图
图3

图4

5、如图5所示，一单摆在竖直平面内自由摆动（不计空气阻力），试在图5中画出摆球运动到A位置时所受力的示意图。
6、如图6所示，一铁块放在水平地面上，当条形磁铁靠近铁块时，请在图中画出铁块所受摩擦力的示意图（图中已标出摩擦力的作用点）。
7、杠杆OA能绕固定点O旋转，现有一个力F作用在杆上且杠杆恰好处于平衡状态，且已知OB就是这个力的力臂，试在图7中画出这个力F的示意图

A
B
C
图5
图7

图6

8、如图8所示是古代护城河的吊桥，试在图中画出拉力F的力臂
9、如图9所示，一辆汽车陷入泥泽之中，司机用一定滑轮和一个动滑轮组成一个滑轮组，将汽车从泥中拉出来。请你帮助司机在图中画出最省力的绕绳的方法；
图8

图9

10、小红同学要测量小灯泡的电功率，提供的器材包括：小灯泡(2.5V，0.5A)，电源(电压为3V)，电流表，电压表，滑动变阻器，开关，导线若干。 请用笔画线将图10中的电路连接完整。
11、张力同学想探究电磁铁的磁性的强弱与螺线管的匝数是否有关，提供的器材如图10所示，请你用笔画线，将图11中的元件连接成合适的电路
A
－
0．6
3
图11

图10

12、如图12所示，试在甲、乙两个“O”内选填电压表和电流表的符号，使两灯组成并联电路
13、在图13中标出通电螺线管的南北极
14、小磁针静止时如图14所示，请在图14中标出电源的正负极

图12
图14
图13
