姓名： 班级： 学号：

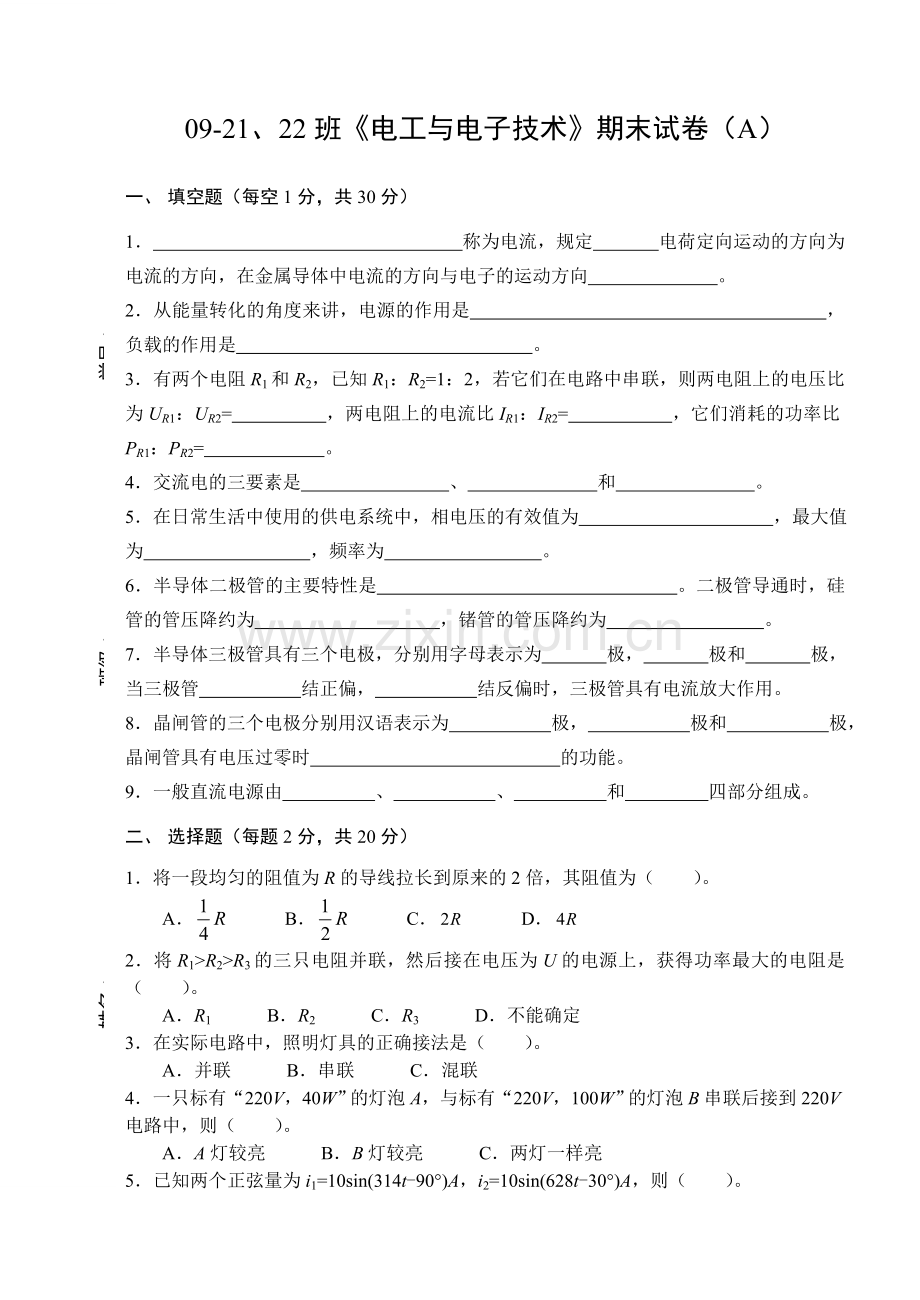

09-21、22班《电工与电子技术》期末试卷（A）
一、 填空题（每空1分，共30分）
1． 称为电流，规定 电荷定向运动的方向为电流的方向，在金属导体中电流的方向与电子的运动方向 。
2．从能量转化的角度来讲，电源的作用是 ，负载的作用是 。
3．有两个电阻R1和R2，已知R1：R2=1：2，若它们在电路中串联，则两电阻上的电压比为UR1：UR2= ，两电阻上的电流比IR1：IR2= ，它们消耗的功率比PR1：PR2= 。
4．交流电的三要素是 、 和 。
5．在日常生活中使用的供电系统中，相电压的有效值为 ，最大值为 ，频率为 。
6．半导体二极管的主要特性是 。二极管导通时，硅管的管压降约为 ，锗管的管压降约为 。
7．半导体三极管具有三个电极，分别用字母表示为 极， 极和 极，当三极管 结正偏， 结反偏时，三极管具有电流放大作用。
8．晶闸管的三个电极分别用汉语表示为 极， 极和 极，晶闸管具有电压过零时 的功能。
9．一般直流电源由 、 、 和 四部分组成。
二、 选择题（每题2分，共20分）
1．将一段均匀的阻值为R的导线拉长到原来的2倍，其阻值为（ ）。
A． B． C． D．
2．将R1>R2>R3的三只电阻并联，然后接在电压为U的电源上，获得功率最大的电阻是（ ）。
A．R1 B．R2 C．R3 D．不能确定
3．在实际电路中，照明灯具的正确接法是（ ）。
A．并联 B．串联 C．混联
4．一只标有“220V，40W”的灯泡A，与标有“220V，100W”的灯泡B串联后接到220V电路中，则（ ）。
A．A灯较亮 B．B灯较亮 C．两灯一样亮

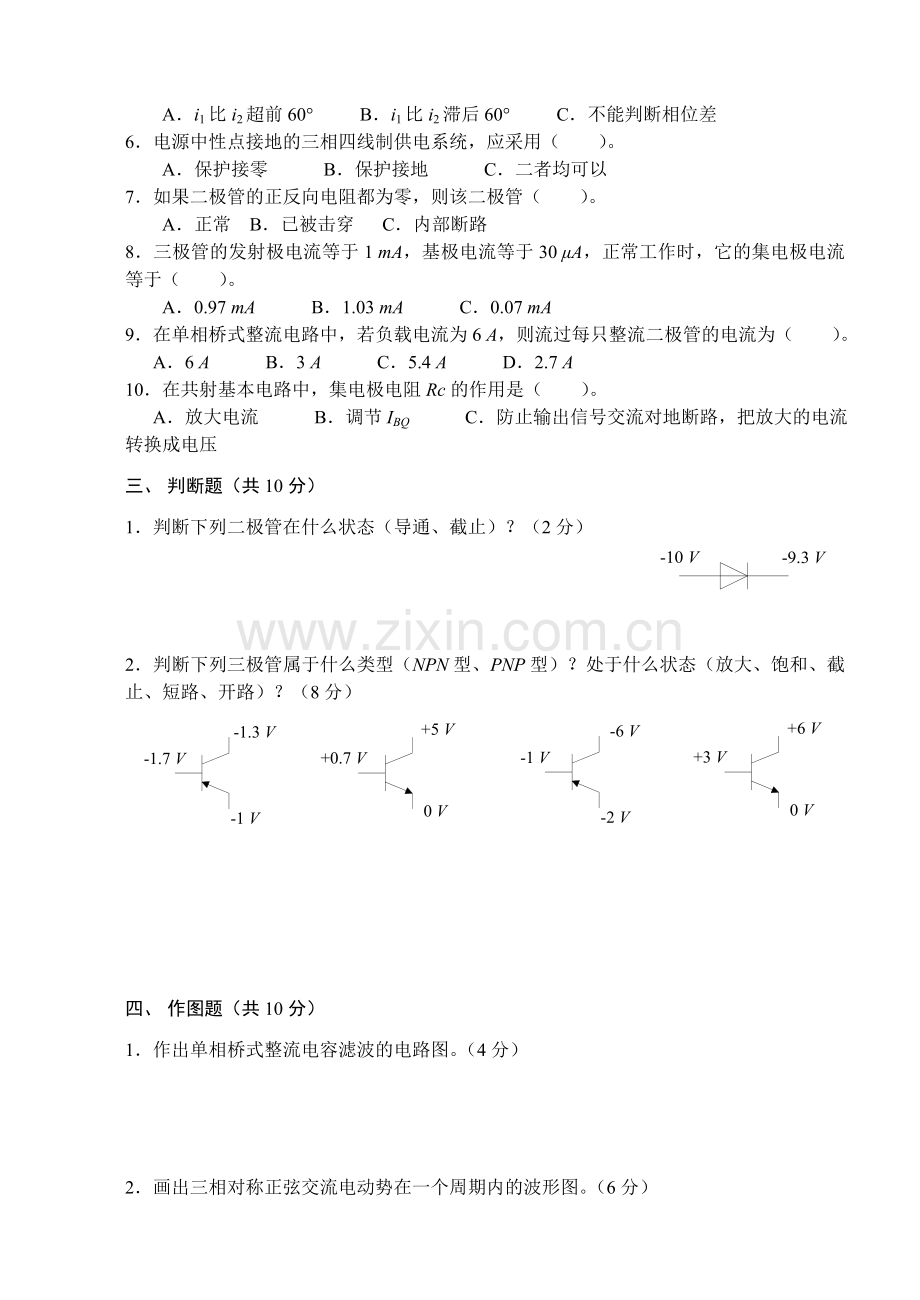

5．已知两个正弦量为i1=10sin(314t-90°)A，i2=10sin(628t-30°)A，则（ ）。
A．i1比i2超前60° B．i1比i2滞后60° C．不能判断相位差
6．电源中性点接地的三相四线制供电系统，应采用（ ）。
A．保护接零 B．保护接地 C．二者均可以
7．如果二极管的正反向电阻都为零，则该二极管（ ）。
A．正常 B．已被击穿 C．内部断路
8．三极管的发射极电流等于1 mA，基极电流等于30 μA，正常工作时，它的集电极电流等于（ ）。
A．0.97 mA B．1.03 mA C．0.07 mA
9．在单相桥式整流电路中，若负载电流为6 A，则流过每只整流二极管的电流为（ ）。
A．6 A B．3 A C．5.4 A D．2.7 A
10．在共射基本电路中，集电极电阻Rc的作用是（ ）。
A．放大电流 B．调节IBQ C．防止输出信号交流对地断路，把放大的电流转换成电压
三、 判断题（共10分）
1．判断下列二极管在什么状态（导通、截止）？（2分）

2．判断下列三极管属于什么类型（NPN型、PNP型）？处于什么状态（放大、饱和、截止、短路、开路）？（8分）

四、 作图题（共10分）
1．作出单相桥式整流电容滤波的电路图。（4分）

2．画出三相对称正弦交流电动势在一个周期内的波形图。（6分）

五、 计算题（共30分）
1．共射基本放大电路如图所示，已知VCC = 15 V，RB = 300 K，RC = 3 kΩ，β = 50，UBEQ可忽略不计，求：
（1）画出直流通路；（4分）
（2）求放大电路的静态工作点（即IBQ、ICQ、UCEQ）。（6分）

2．如图所示，已知电源电动势E = 220 V，内阻r = 10 Ω，负载电阻R = 100 Ω，求：
（1）电路中的电流I；（2）电源的端电压U；（3）电源内压降U0；
（4）负载电阻消耗的功率P。（8分）

3．在如图所示电路中，已知E1 = E3 = 5，E1 = 10 V，R1 = R2 = 5 Ω，R3 = 15 Ω，求各支路的电流。[ ① 正确标出参考方向、绕行方向（2分）；② 正确列出KVL、KCL方程（6分）；③ 正确计算出结果（4分）。 ]
