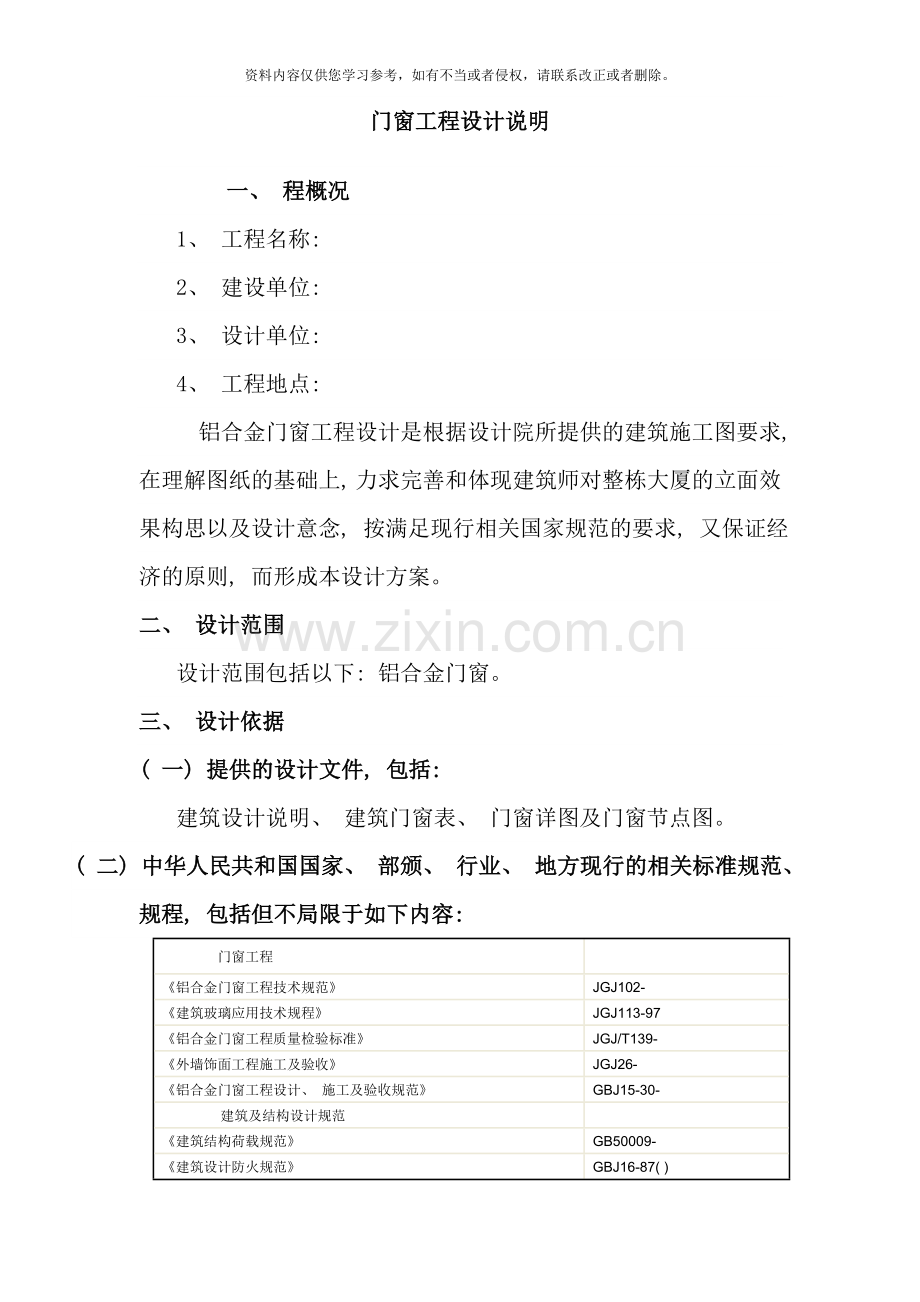

门窗工程设计说明
一、 程概况
1、 工程名称:
2、 建设单位:
3、 设计单位:
4、 工程地点:
 铝合金门窗工程设计是根据设计院所提供的建筑施工图要求, 在理解图纸的基础上, 力求完善和体现建筑师对整栋大厦的立面效果构思以及设计意念, 按满足现行相关国家规范的要求, 又保证经济的原则, 而形成本设计方案。
二、 设计范围
设计范围包括以下: 铝合金门窗。
三、 设计依据
( 一) 提供的设计文件, 包括:
建筑设计说明、 建筑门窗表、 门窗详图及门窗节点图。
( 二) 中华人民共和国国家、 部颁、 行业、 地方现行的相关标准规范、 规程, 包括但不局限于如下内容:
门窗工程

《铝合金门窗工程技术规范》
JGJ102-
《建筑玻璃应用技术规程》
JGJ113-97
《铝合金门窗工程质量检验标准》
JGJ/T139-
《外墙饰面工程施工及验收》
JGJ26-
《铝合金门窗工程设计、 施工及验收规范》
GBJ15-30-
建筑及结构设计规范

《建筑结构荷载规范》
GB50009-
《建筑设计防火规范》
GBJ16-87( )

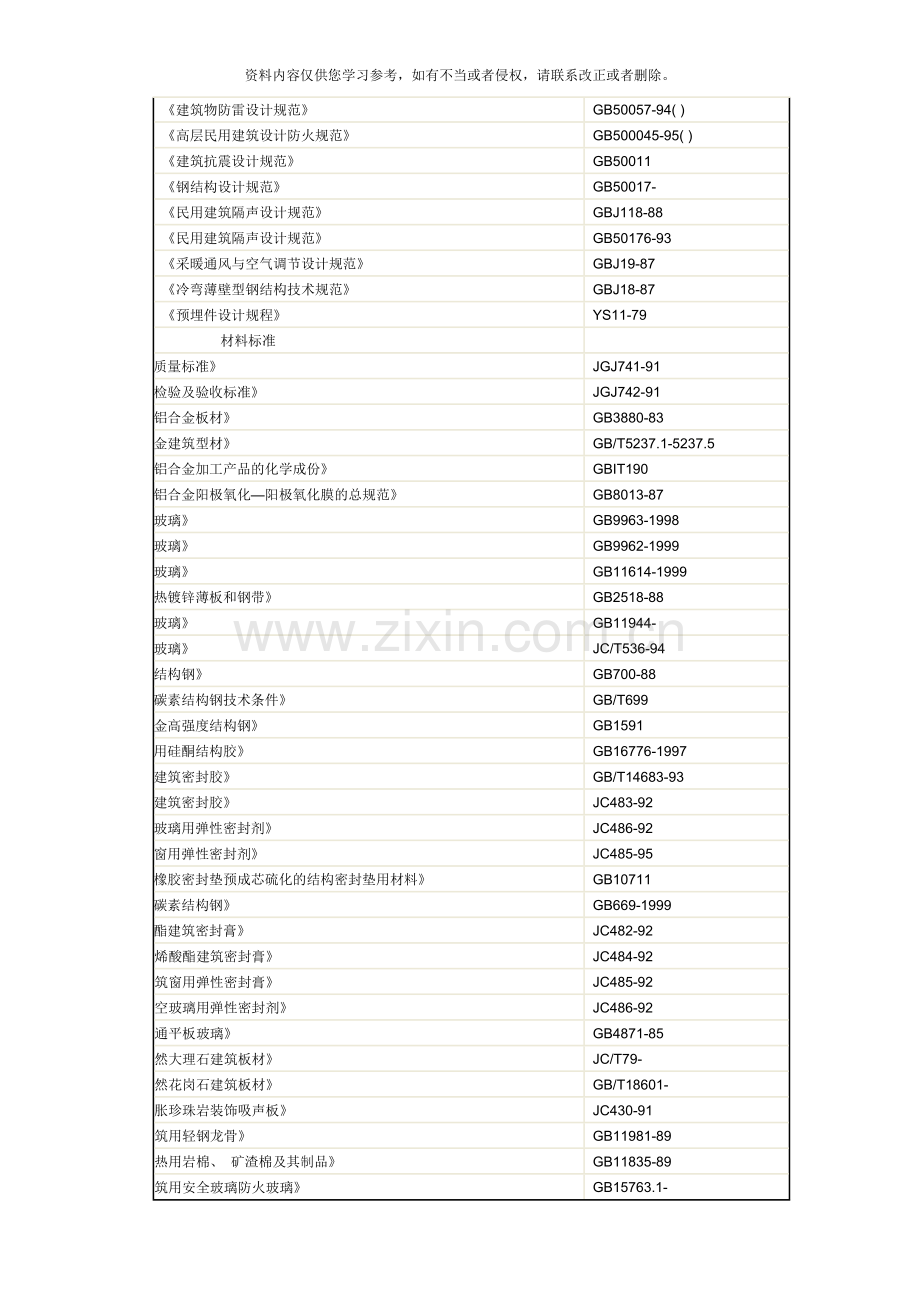

《建筑物防雷设计规范》
GB50057-94( )
《高层民用建筑设计防火规范》
GB500045-95( )
《建筑抗震设计规范》
GB50011
《钢结构设计规范》
GB50017-
《民用建筑隔声设计规范》
GBJ118-88
《民用建筑隔声设计规范》
GB50176-93
《采暖通风与空气调节设计规范》
GBJ19-87
《冷弯薄壁型钢结构技术规范》
GBJ18-87
《预埋件设计规程》
YS11-79
材料标准

《钢架质量标准》
JGJ741-91
《钢架检验及验收标准》
JGJ742-91
《铝及铝合金板材》
GB3880-83
《铝合金建筑型材》
GB/T5237.1-5237.5
《铝及铝合金加工产品的化学成份》
GBIT190
《铝及铝合金阳极氧化—阳极氧化膜的总规范》
GB8013-87
《钢化玻璃》
GB9963-1998
《夹层玻璃》
GB9962-1999
《浮法玻璃》
GB11614-1999
《连续热镀锌薄板和钢带》
GB2518-88
《中空玻璃》
GB11944-
《吸热玻璃》
JC/T536-94
《碳素结构钢》
GB700-88
《优质碳素结构钢技术条件》
GB/T699
《低合金高强度结构钢》
GB1591
《建筑用硅酮结构胶》
GB16776-1997
《硅酮建筑密封胶》
GB/T14683-93
《聚硫建筑密封胶》
JC483-92
《中空玻璃用弹性密封剂》
JC486-92
《建筑窗用弹性密封剂》
JC485-95
《建筑橡胶密封垫预成芯硫化的结构密封垫用材料》
GB10711
《优质碳素结构钢》
GB669-1999
《聚氨酯建筑密封膏》
JC482-92
《丙烯酸酯建筑密封膏》
JC484-92
《建筑窗用弹性密封膏》
JC485-92
《中空玻璃用弹性密封剂》
JC486-92
《普通平板玻璃》
GB4871-85
《天然大理石建筑板材》
JC/T79-
《天然花岗石建筑板材》
GB/T18601-
《膨胀珍珠岩装饰吸声板》
JC430-91
《建筑用轻钢龙骨》
GB11981-89
《绝热用岩棉、 矿渣棉及其制品》
GB11835-89
《建筑用安全玻璃防火玻璃》
GB15763.1-
《弹性体改性沥青防水卷材》
GB17481-
《建筑防水材料老化试验方法》
GB/T18244-
性能检测方法

《铝合金门窗工程质量验收标准》
JGJ/T139-
《铝合金门窗空气渗透性能检测方法》
GB/T15226-94
工程测量

《工程测量规范》
GB50026-93
《工程测量基本术语标准》
GB/T50228-96
脚手架工程

《钢管脚手架扣件》
JGJ22-85
《建筑施工扣件式钢管脚手架安全技术规范》
J119-
《门式钢管脚手架》
JG13-99
门窗工程

《建筑玻璃应用技术规程》
JGJ113-97
《普通铝合金门窗工程设计与施工规定》
DBJ/T15-6-92
《建筑外窗抗风压性能分级及其测量方法》
GB/T7106-
《建筑外窗气密性能分级及其测量方法》
GB/T7107-
《建筑外窗水密性能分级及其测量方法》
GB/T7108-
《建筑外窗水密性能分级及其测量方法》
GB/T7108-
《建筑外窗保温性能分级及其测量方法》
GB/T8484-
《建筑外窗隔声性能分级及其测量方法》
GB/T8485-
《铝合金窗》
GB/T8479-
防水工程

《建筑防水工程技术规范》
DBJ15-19-97
防火工程

《建筑设计防火规范》
GBJ16-87
《高层民用建筑设备防火规范》
GBJ50045-95
装饰工程

《建筑装饰装修工程质量验收规范》
GB50210-
屋面工程

《屋面工程质量验收规范》
GB50207-
隔音工程

《建筑隔声测量规范》
GBJ75-84
《建筑隔声评价标准》
GBJ121-88
验评标准

《建筑工程施工质量验收统一标准》
GB50300-
安全施工

《建设工程施工现场供用电安全规范》
GB50194-93
《建筑机械使用安全技术规程》
JGJ33-86
《建筑施工安全检查标准》
JGJ59-99
《液压滑动模板施工安全技术规程》
JGJ65-89
《建筑施工高处作业安全技术规范》
JGJ80-91
《建筑卷扬机安全规程》
GB13329-91
《高空作业机械安全规则》
JG5099-98
其它

《建筑工程项目管理规范》
GB/T50326-
《建设工程文件归档整理规范》
GB/T50328-
《建筑机械使用安全技术规程》
JGJ33-86
《建筑施工安全检查标准》
JGJ59-99
《液压滑动模板施工安全技术规程》
JGJ65-89
《建筑施工高处作业安全技术规范》
JGJ80-91
《建筑卷扬机安全规程》
GB13329-91
《高空作业机械安全规则》
JG5099-98
             ( 三) 相关专题会议纪要、 补遗书、 澄清书等。
四、 门窗系统性能说明
1、 风压变形性能:
本工程基本风压W0=0.45KN/m2, 地面粗糙度取C 类, 阵风系数βgz, 体型系数Us, 风压高度变化系数Uz, 根据《建筑结构载荷规范》GB50009- 及建筑设计的要求确定, 抗风压性能达到4级, 如下表所示:
分级指标
1
2
3
4
5
6
7
8
××
风压变形性
(KPa)
1.0＞≥1.5
1.5＞≥2.0
2.5＞≥3.0
3.0＞≥3.5
3.5＞≥4.0
4.0＞≥4.5
4.5＞≥5.0
5.0＞≥5.5
≥5
注: 表中分级值表示在五十年一遇的瞬时风荷载标准值作用下, 门窗主要受力杆件的相对挠度值铝合金型材不应大于L/180、 钢型材不应大于L/250( L为主要受力杆件的跨度) 。
2、 空气渗透性能:
门窗的空气渗透性能是指门窗缝隙透过空气的能力, 本工程门窗开启窗及固定玻璃, 均要使空气渗透量减少到最低程度。本工程门窗空气渗透性能达到3级, 如下表所示:
等级
1
2
3
4
5
单位逢长分级值q1
m3/(m.h)
6.0≥q1＞4.0
4.0≥q1＞2.5
2.5≥q1＞1.5
1.5≥q1＞0.5
q1≤0.5
单位面积分级值q2
m3/(㎡.h)
18≥q2＞12
12≥q2＞7.5
7.5≥q2＞4.5
4.5≥q2＞1.5
q2≤1.5
3、 雨水渗透性能:
防止雨水渗透是建筑门窗的基本功能之一, 采用了下面几点设计来提高门窗的水密性能:
( 1) 、 外窗和门窗构件的截面或几个构件组合截面所形成的空腔采用了等压原理理论进行设计, 使空腔内空气与室外相等, 防止室外空气压力将雨水压入腔内, 以提高外窗和门窗抗雨水渗漏功能。
( 2) 、 可能产生渗水的部位预留了泄水孔道, 集中后由孔道排出。
( 3) 、 能产生冷凝水的部位, 预留了泄水孔道, 集中后由孔道排出。
( 4) 、 型材与边框连接处必须用硅硐密封胶进行覆盖密封, 密封材料应能在长期压力下保持弹性。
本工程铝合金门窗固定部分达到4级, 如下表所示:
分级指标
分     级
1
2
3
4
5
×××
Pa
100≤△P＜150
150≤△P＜250
250≤△P＜350
350≤△P＜500
500≤△P＜700
△P≥700
4、 隔音性能:
本工程铝合金门窗空气计权隔音量 Pw≥25dB,为了提高门窗隔音性能, 宜采用中空玻璃或夹层玻璃; 门窗玻璃镶嵌缝隙及框与扇开启缝隙, 采用具有柔性和弹性的密封材料并妥善密封。
本工程铝合金门窗隔音量达到3级以上, 如下表所示:
等级
1
2
3
4
5
6
dB
20≤Pw＜25
25≤Pw＜30
30≤Pw＜35
35≤Pw＜40
40≤Pw＜45
45≤Pw
5、 隔热性能:
当未采取建筑外遮阳措施时, 公共建筑外窗的遮阳系数大应大于0.60, 住宅和其它建筑外窗的遮阳系数不宜大于0.60。
在无建筑外遮阳的情况下, 宜采取窗户的遮阳措施, 优先考虑外/内遮阳如: 外/内卷帘等; 或者在窗户玻璃本身遮阳如: 中空玻璃内加百叶、 热反射玻璃、 热放射中空玻璃、 遮阳型Low-E中空玻璃等。
6、 防水设计:
玻璃与铝型材相接的胶缝要求密实光滑; 铝型材与墙体连结处采用防水胶密封处理; 特殊部位采取构造措施以加强防水性能。
7、 抗震设计:
此门窗抗震性能优越, 门窗框架体系随结构作弹性位移而不发生龟裂现象, 具有良好的抗震性能, 达到6度设防烈度。
五、 材料选用
( 一) 铝合金型材
铝合金型材选用派成公司优质铝型材。
铝型材型号为6063-T5( LD31) , 须符合《铝合金建筑型材》( GB/T5237- ) 等相关标准。
铝型材表面采用粉沫喷涂; 符合《铝及铝合金阳极氧化—阳极氧化膜的总规范》( GB8013-87) 、 《建筑用铝型材、 铝板氟碳涂层》( JG/T133- ) 等相关标准。
平开窗: 采用50隔热列铝型材, 其型材截面主要受力部位壁厚为1.4mm。
推拉窗: 采用80系列铝型材, 其型材截面主要受力部位壁厚为1.4mm。
平开门: 采用60隔热系列铝型材, 其型材截面主要受力部位壁厚为2.0mm。
推拉门: 采用隔热系列铝型材, 其型材截面主要受力部位壁厚为2.0mm。
( 二) 玻璃
玻璃选用国产优质产品, 材料清单如下( 颜色为暂定) :
铝合金门窗采用: (5+9A+5)mm中空玻璃。玻璃的采用按《建筑安全玻璃管理规定》进行: 七层以上( 含七层) 的外墙窗全部采用安全玻璃, 七层以下单块面积超过1.0㎡(含1.0㎡)采用安全玻璃, 玻璃距室内地面小于900mm以下采取安全玻璃, 个别玻璃面积较大的根据计算加厚玻璃厚度。具体玻璃式样见”门窗大样图”。
玻璃制品须符合《建筑玻璃应用技术规范》( JGJ113-97) 、 《门窗用钢化玻璃与半钢化玻璃》( GB17841-99) 、 《着色玻璃》( GB/T18701- ) 、 《夹层玻璃》( GB9962-88) 、 《浮法玻璃》( GB11614-99) 、 《中空玻璃》( GB11944-89) 、 《热反射玻璃》( JC693-1998) 等相关标准。
( 三) 钢材
所有选用的钢材为国产优质碳素结构钢, 材质为Q235B, 其技术要求和性能指标应符合《优质碳素结构钢技术条件》( GB699-88) 、 《碳素结构钢》( GB/T700-88) 、 《不锈钢棒》( GB1220-92) 、 《不锈钢冷扎钢板》( GB3280-92) 、 《建筑钢结构焊接规程》( GB8162-87) 等相关标准。
所有钢件均需热浸镀锌处理, 镀锌层的最小重量为455克/平方米。
( 四) 结构胶、 密封胶
铝合金门窗密封胶采用国产优质中性硅酮密封胶。
同时, 须符合《硅酮建筑密封胶》( GB/T14683－93) 、 《硅酮结构密封胶》( GB16776－97) 等国家标准。
( 五) 密封垫及密封胶条
密封垫块及密封胶条采用压模成型的三元乙丙橡胶或氯丁橡胶或硅橡胶制品。
同时, 应符合国家现行标准《建筑橡胶密封垫预成实心硫化的结构密封垫用材料规范》HG/T3099－1989和《工业橡胶板》GB/T5574－94的有关规定。
( 六) 五金配件
1.铝合金门窗所用的五金配件选用国产优质产品。( 以最终确认为准) 。
2. 所有铝合金门窗螺栓、 螺丝钧采用不锈钢螺钉。
平开窗: 采用两点锁、 铰链。
推拉窗: 采用自动勾锁
平开门: 采用单面执手、 合页。
推拉门: 采用手动勾锁、 滑轮。
( 九) 锚固件、 紧固件、 连接件
1. 锚固件: 采用优质碳素结构钢或不锈钢制品、 、 膨胀螺栓、 化学螺栓。
2. 紧固件: 钢结构连接采用不锈钢螺栓或焊接; 铝型材连接采用不锈钢螺栓。钢结构与铝型材连接采用不锈钢螺栓。
3. 防腐隔离垫片: 采用橡胶垫片或采用聚四氟乙烯防腐、 防噪音垫片。
4. 连接件: 所有构件的连接件均采用优质碳素结构钢制品或不锈钢制品; 所有锚栓锚固后须加焊, 以防松脱。
六、 施工事项
6.01 图中尺寸标注的单位为毫米, 标高的标注单位为米, 角度的标注单位为度;
土建门窗工程施工
6.02 门窗工程要求主体混凝土结构的施工进出与门窗面误差为±25mm, 埋件的标高位置偏差为±10mm, 埋件位置偏差不应大于±20mm;
6.03 门窗结构杆件截料前应进行校直调整;
6.04 门窗横梁长度的允许偏差为±0.5mm, 立柱长度的允许偏差应为±0.5mm, 端头斜度的允许偏差应为-1.5°
6.05 孔位的允许偏差就为±0.5mm, 孔距的允许偏差应为±0.5mm, 累计偏差不得大于±1.0mm
6.06所有门窗上墙前须进行质量检查并对外观部位进行保护, 直到达到设计要求。
6.07玻璃安装施工应严格按照工艺要求进行, 垫条应安放平整。
6.08窗型需拼樘料拼接时, 需先在窗外沿脚与拼樘料脚部涂密封胶后再进行拼接, 以确保拼接处的水密性、 气密性。
6.09 所有现场角焊缝施工完毕, 应涂锌铝酸盐防锈漆二度;
